Інструмент магнітний пошуковий

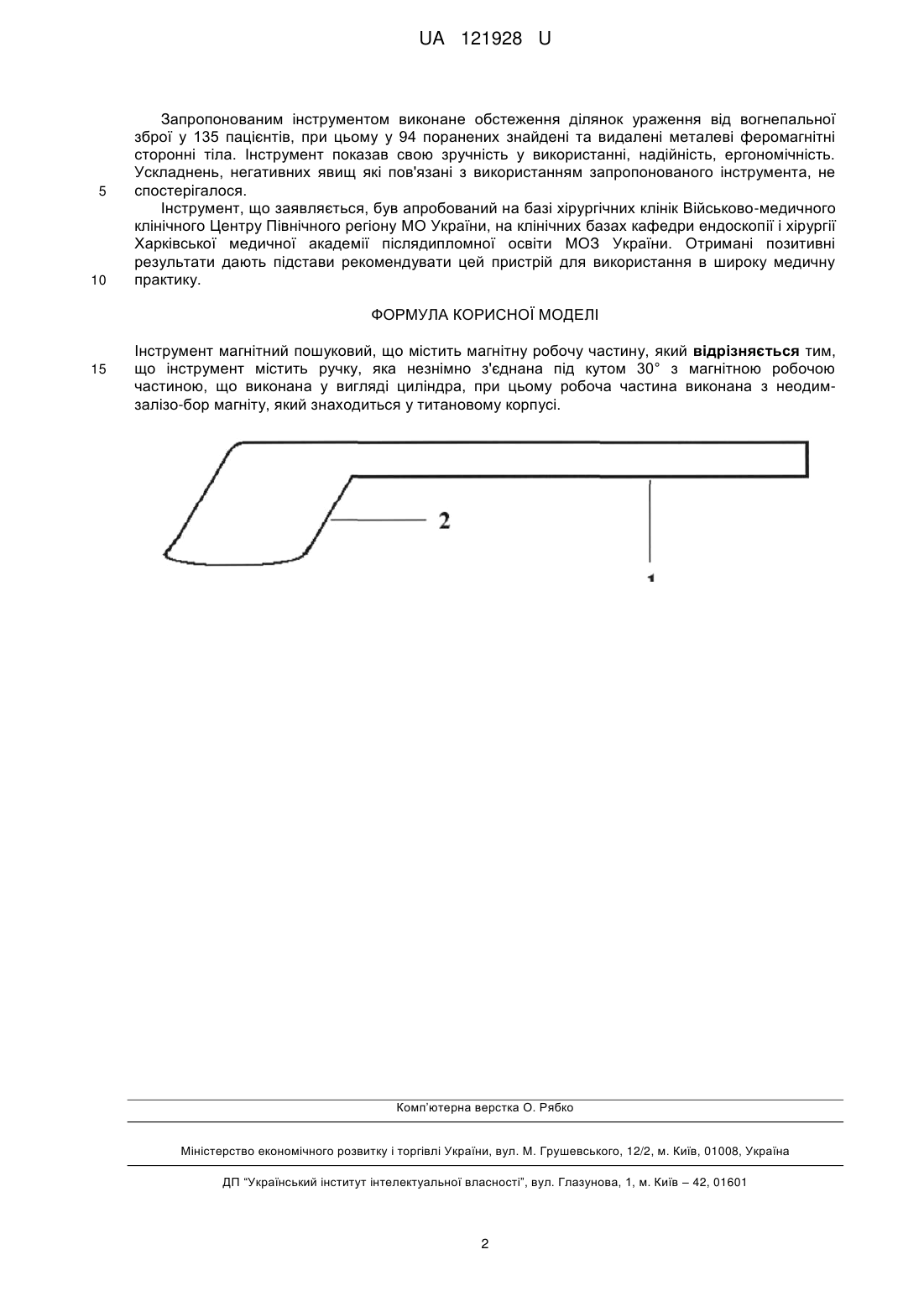

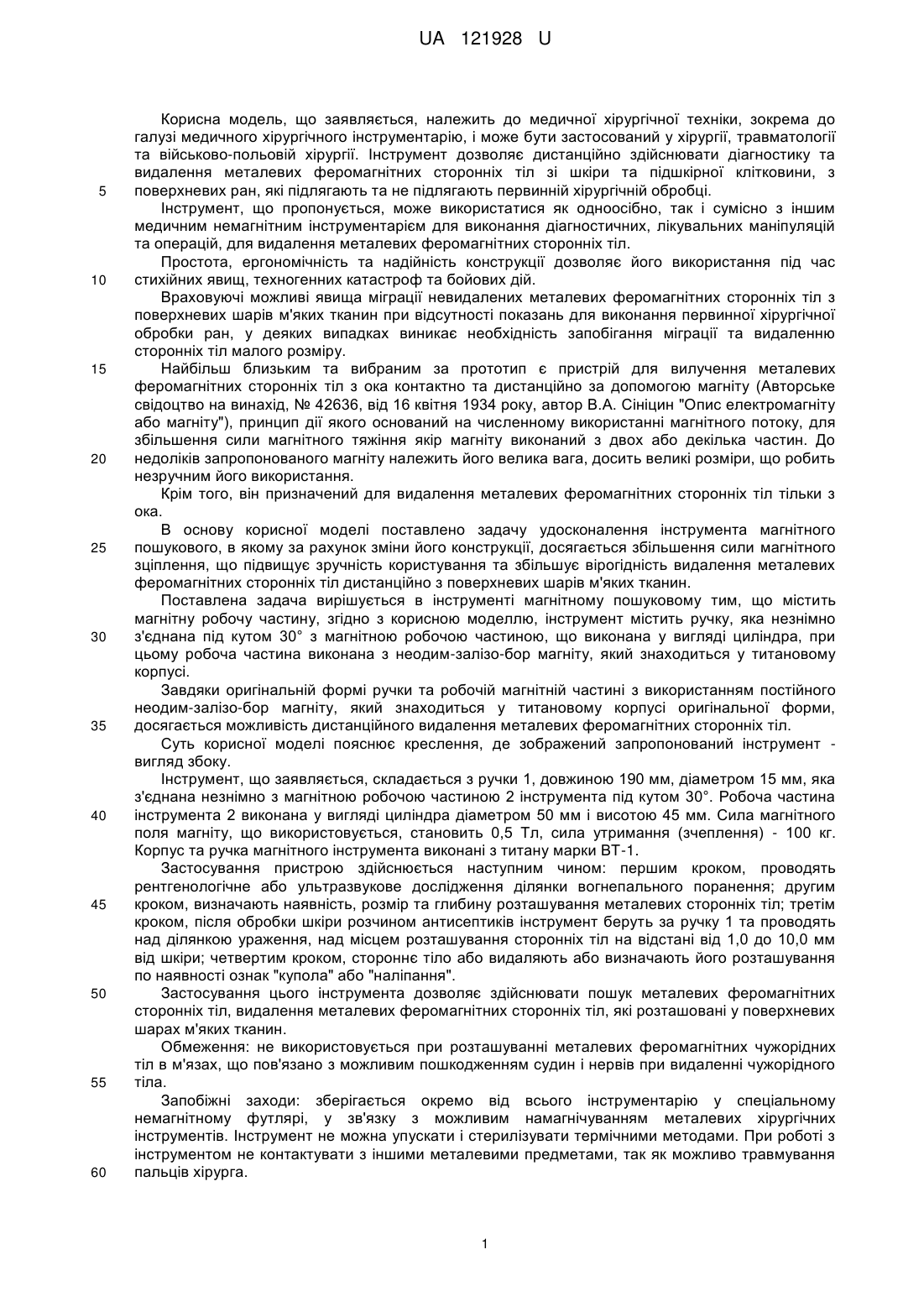

Реферат: Інструмент магнітний пошуковий містить магнітну робочу частину. Інструмент містить ручку, яка незнімно з'єднана під кутом 30° з магнітною робочою частиною, що виконана у вигляді циліндра, при цьому робоча частина виконана з неодим-залізо-бор магніту, який знаходиться у титановому корпусі. UA 121928 U (54) ІНСТРУМЕНТ МАГНІТНИЙ ПОШУКОВИЙ UA 121928 U UA 121928 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до медичної хірургічної техніки, зокрема до галузі медичного хірургічного інструментарію, і може бути застосований у хірургії, травматології та військово-польовій хірургії. Інструмент дозволяє дистанційно здійснювати діагностику та видалення металевих феромагнітних сторонніх тіл зі шкіри та підшкірної клітковини, з поверхневих ран, які підлягають та не підлягають первинній хірургічній обробці. Інструмент, що пропонується, може використатися як одноосібно, так і сумісно з іншим медичним немагнітним інструментарієм для виконання діагностичних, лікувальних маніпуляцій та операцій, для видалення металевих феромагнітних сторонніх тіл. Простота, ергономічність та надійність конструкції дозволяє його використання під час стихійних явищ, техногенних катастроф та бойових дій. Враховуючі можливі явища міграції невидалених металевих феромагнітних сторонніх тіл з поверхневих шарів м'яких тканин при відсутності показань для виконання первинної хірургічної обробки ран, у деяких випадках виникає необхідність запобігання міграції та видаленню сторонніх тіл малого розміру. Найбільш близьким та вибраним за прототип є пристрій для вилучення металевих феромагнітних сторонніх тіл з ока контактно та дистанційно за допомогою магніту (Авторське свідоцтво на винахід, № 42636, від 16 квітня 1934 року, автор В.А. Сініцин "Опис електромагніту або магніту"), принцип дії якого оснований на численному використанні магнітного потоку, для збільшення сили магнітного тяжіння якір магніту виконаний з двох або декілька частин. До недоліків запропонованого магніту належить його велика вага, досить великі розміри, що робить незручним його використання. Крім того, він призначений для видалення металевих феромагнітних сторонніх тіл тільки з ока. В основу корисної моделі поставлено задачу удосконалення інструмента магнітного пошукового, в якому за рахунок зміни його конструкції, досягається збільшення сили магнітного зціплення, що підвищує зручність користування та збільшує вірогідність видалення металевих феромагнітних сторонніх тіл дистанційно з поверхневих шарів м'яких тканин. Поставлена задача вирішується в інструменті магнітному пошуковому тим, що містить магнітну робочу частину, згідно з корисною моделлю, інструмент містить ручку, яка незнімно з'єднана під кутом 30° з магнітною робочою частиною, що виконана у вигляді циліндра, при цьому робоча частина виконана з неодим-залізо-бор магніту, який знаходиться у титановому корпусі. Завдяки оригінальній формі ручки та робочій магнітній частині з використанням постійного неодим-залізо-бор магніту, який знаходиться у титановому корпусі оригінальної форми, досягається можливість дистанційного видалення металевих феромагнітних сторонніх тіл. Суть корисної моделі пояснює креслення, де зображений запропонований інструмент вигляд збоку. Інструмент, що заявляється, складається з ручки 1, довжиною 190 мм, діаметром 15 мм, яка з'єднана незнімно з магнітною робочою частиною 2 інструмента під кутом 30°. Робоча частина інструмента 2 виконана у вигляді циліндра діаметром 50 мм і висотою 45 мм. Сила магнітного поля магніту, що використовується, становить 0,5 Тл, сила утримання (зчеплення) - 100 кг. Корпус та ручка магнітного інструмента виконані з титану марки ВТ-1. Застосування пристрою здійснюється наступним чином: першим кроком, проводять рентгенологічне або ультразвукове дослідження ділянки вогнепального поранення; другим кроком, визначають наявність, розмір та глибину розташування металевих сторонніх тіл; третім кроком, після обробки шкіри розчином антисептиків інструмент беруть за ручку 1 та проводять над ділянкою ураження, над місцем розташування сторонніх тіл на відстані від 1,0 до 10,0 мм від шкіри; четвертим кроком, стороннє тіло або видаляють або визначають його розташування по наявності ознак "купола" або "наліпання". Застосування цього інструмента дозволяє здійснювати пошук металевих феромагнітних сторонніх тіл, видалення металевих феромагнітних сторонніх тіл, які розташовані у поверхневих шарах м'яких тканин. Обмеження: не використовується при розташуванні металевих феромагнітних чужорідних тіл в м'язах, що пов'язано з можливим пошкодженням судин і нервів при видаленні чужорідного тіла. Запобіжні заходи: зберігається окремо від всього інструментарію у спеціальному немагнітному футлярі, у зв'язку з можливим намагнічуванням металевих хірургічних інструментів. Інструмент не можна упускати і стерилізувати термічними методами. При роботі з інструментом не контактувати з іншими металевими предметами, так як можливо травмування пальців хірурга. 1 UA 121928 U 5 10 Запропонованим інструментом виконане обстеження ділянок ураження від вогнепальної зброї у 135 пацієнтів, при цьому у 94 поранених знайдені та видалені металеві феромагнітні сторонні тіла. Інструмент показав свою зручність у використанні, надійність, ергономічність. Ускладнень, негативних явищ які пов'язані з використанням запропонованого інструмента, не спостерігалося. Інструмент, що заявляється, був апробований на базі хірургічних клінік Військово-медичного клінічного Центру Північного регіону МО України, на клінічних базах кафедри ендоскопії і хірургії Харківської медичної академії післядипломної освіти МОЗ України. Отримані позитивні результати дають підстави рекомендувати цей пристрій для використання в широку медичну практику. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Інструмент магнітний пошуковий, що містить магнітну робочу частину, який відрізняється тим, що інструмент містить ручку, яка незнімно з'єднана під кутом 30° з магнітною робочою частиною, що виконана у вигляді циліндра, при цьому робоча частина виконана з неодимзалізо-бор магніту, який знаходиться у титановому корпусі. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
