Вітроустановка з похилою віссю обертання

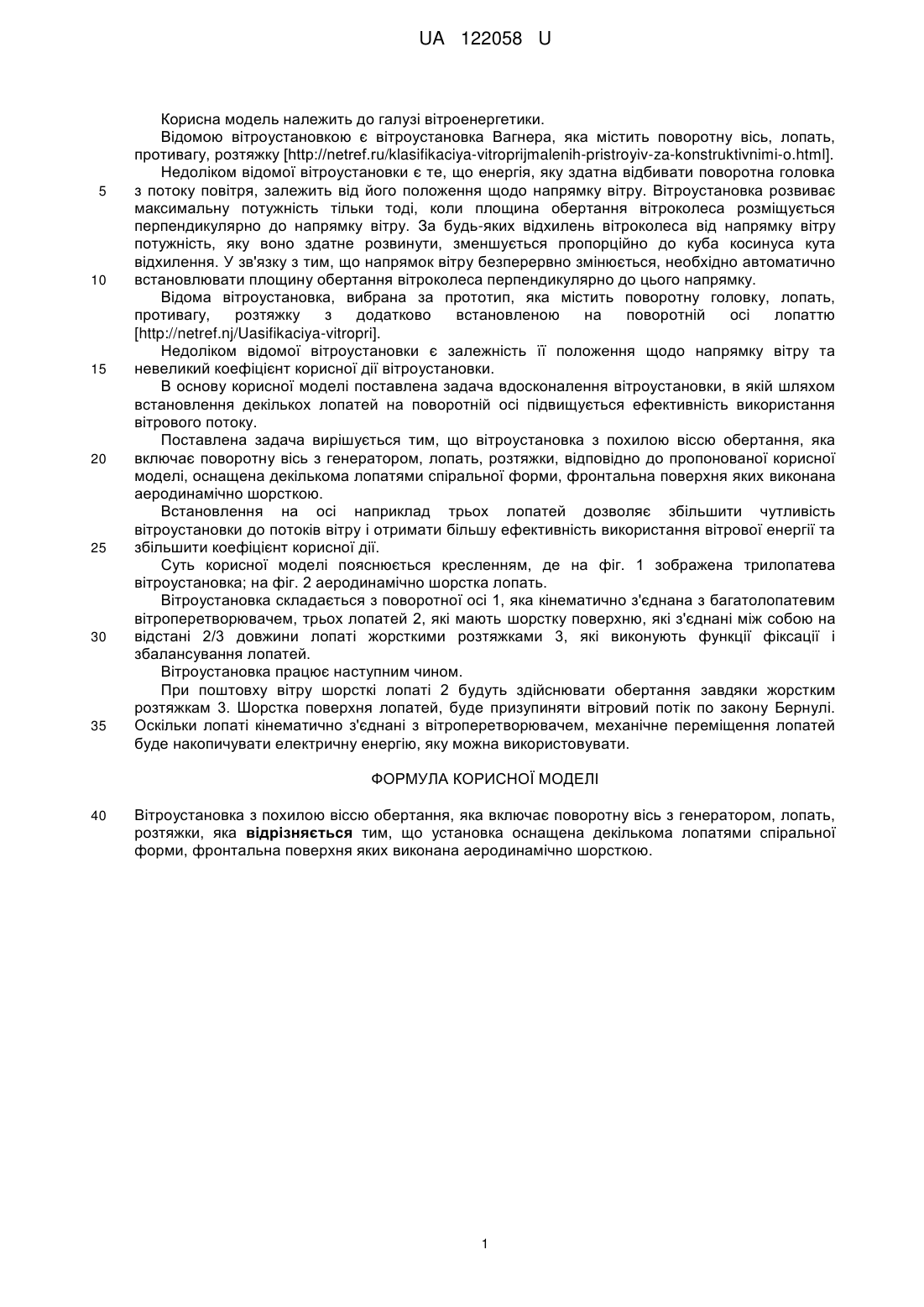

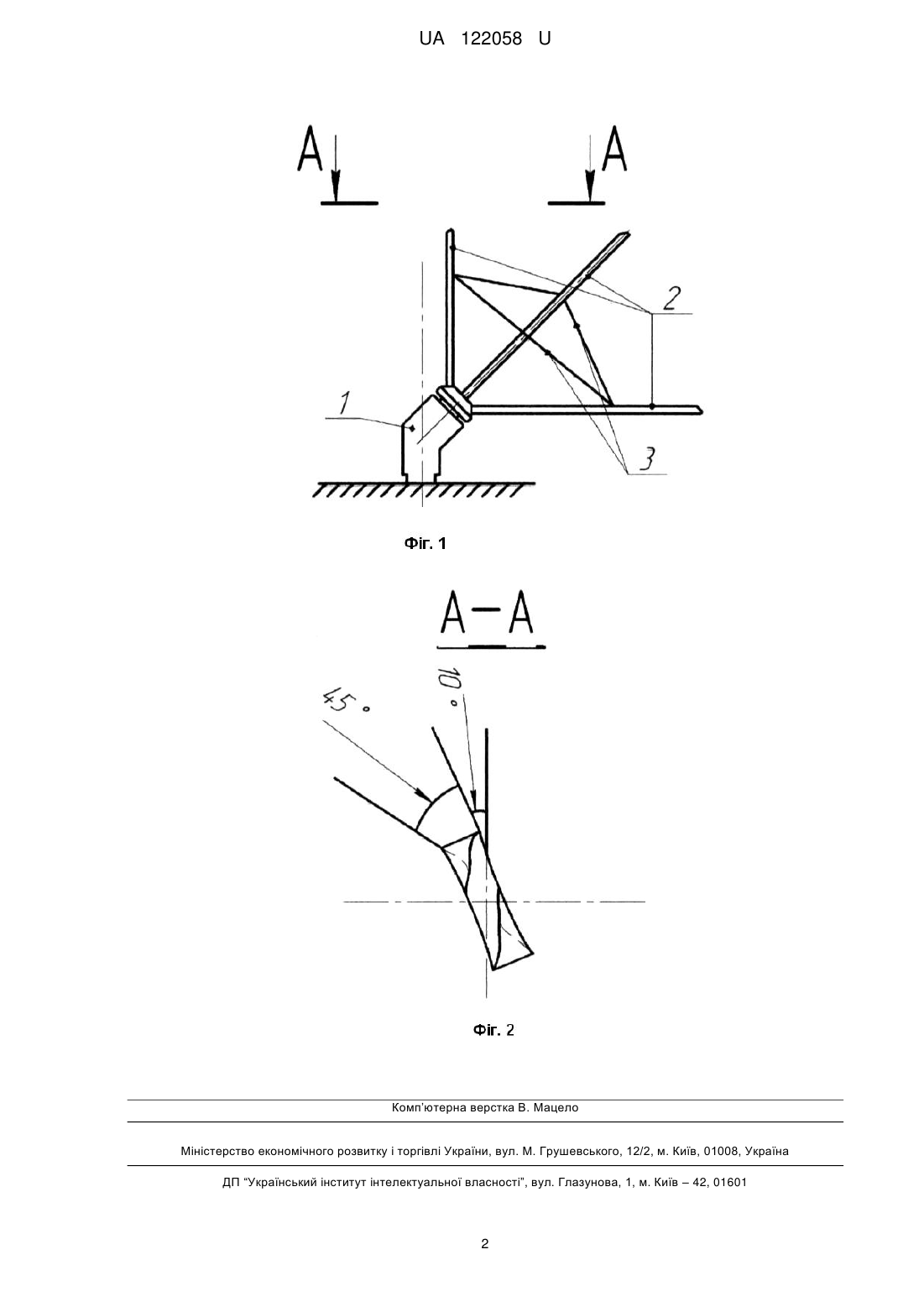

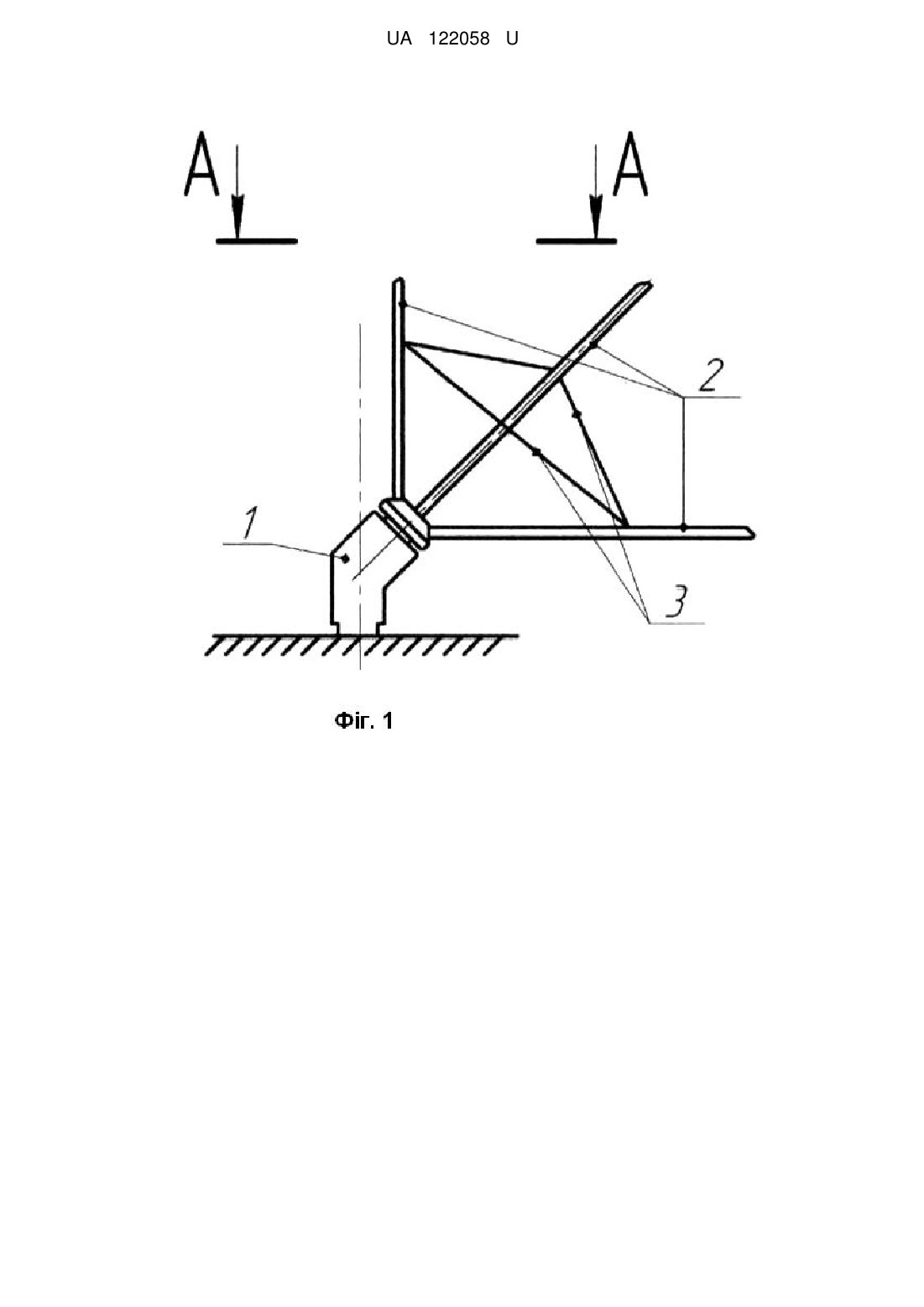

Реферат: Вітроустановка з похилою віссю обертання включає поворотну вісь з генератором, лопать, розтяжки. Установка оснащена декількома лопатями спіральної форми, фронтальна поверхня яких виконана аеродинамічно шорсткою. UA 122058 U (54) ВІТРОУСТАНОВКА З ПОХИЛОЮ ВІССЮ ОБЕРТАННЯ UA 122058 U UA 122058 U 5 10 15 20 25 30 35 Корисна модель належить до галузі вітроенергетики. Відомою вітроустановкою є вітроустановка Вагнера, яка містить поворотну вісь, лопать, противагу, розтяжку [http://netref.ru/klasifikaciya-vitroprijmalenih-pristroyiv-za-konstruktivnimi-o.html]. Недоліком відомої вітроустановки є те, що енергія, яку здатна відбивати поворотна головка з потоку повітря, залежить від його положення щодо напрямку вітру. Вітроустановка розвиває максимальну потужність тільки тоді, коли площина обертання вітроколеса розміщується перпендикулярно до напрямку вітру. За будь-яких відхилень вітроколеса від напрямку вітру потужність, яку воно здатне розвинути, зменшується пропорційно до куба косинуса кута відхилення. У зв'язку з тим, що напрямок вітру безперервно змінюється, необхідно автоматично встановлювати площину обертання вітроколеса перпендикулярно до цього напрямку. Відома вітроустановка, вибрана за прототип, яка містить поворотну головку, лопать, противагу, розтяжку з додатково встановленою на поворотній осі лопаттю [http://netref.nj/Uasifikaciya-vitropri]. Недоліком відомої вітроустановки є залежність її положення щодо напрямку вітру та невеликий коефіцієнт корисної дії вітроустановки. В основу корисної моделі поставлена задача вдосконалення вітроустановки, в якій шляхом встановлення декількох лопатей на поворотній осі підвищується ефективність використання вітрового потоку. Поставлена задача вирішується тим, що вітроустановка з похилою віссю обертання, яка включає поворотну вісь з генератором, лопать, розтяжки, відповідно до пропонованої корисної моделі, оснащена декількома лопатями спіральної форми, фронтальна поверхня яких виконана аеродинамічно шорсткою. Встановлення на осі наприклад трьох лопатей дозволяє збільшити чутливість вітроустановки до потоків вітру і отримати більшу ефективність використання вітрової енергії та збільшити коефіцієнт корисної дії. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена трилопатева вітроустановка; на фіг. 2 аеродинамічно шорстка лопать. Вітроустановка складається з поворотної осі 1, яка кінематично з'єднана з багатолопатевим вітроперетворювачем, трьох лопатей 2, які мають шорстку поверхню, які з'єднані між собою на відстані 2/3 довжини лопаті жорсткими розтяжками 3, які виконують функції фіксації і збалансування лопатей. Вітроустановка працює наступним чином. При поштовху вітру шорсткі лопаті 2 будуть здійснювати обертання завдяки жорстким розтяжкам 3. Шорстка поверхня лопатей, буде призупиняти вітровий потік по закону Бернулі. Оскільки лопаті кінематично з'єднані з вітроперетворювачем, механічне переміщення лопатей буде накопичувати електричну енергію, яку можна використовувати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вітроустановка з похилою віссю обертання, яка включає поворотну вісь з генератором, лопать, розтяжки, яка відрізняється тим, що установка оснащена декількома лопатями спіральної форми, фронтальна поверхня яких виконана аеродинамічно шорсткою. 1 UA 122058 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
