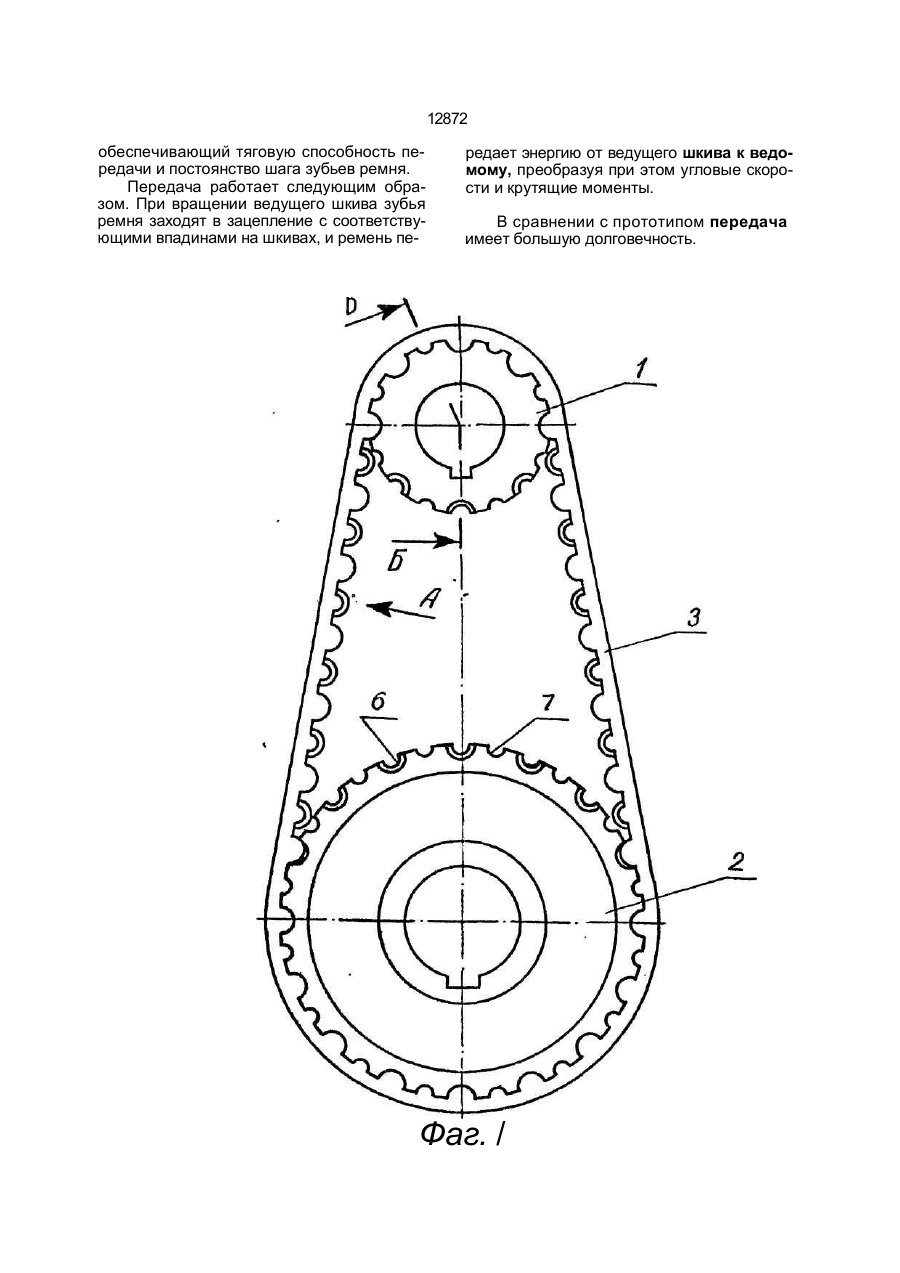

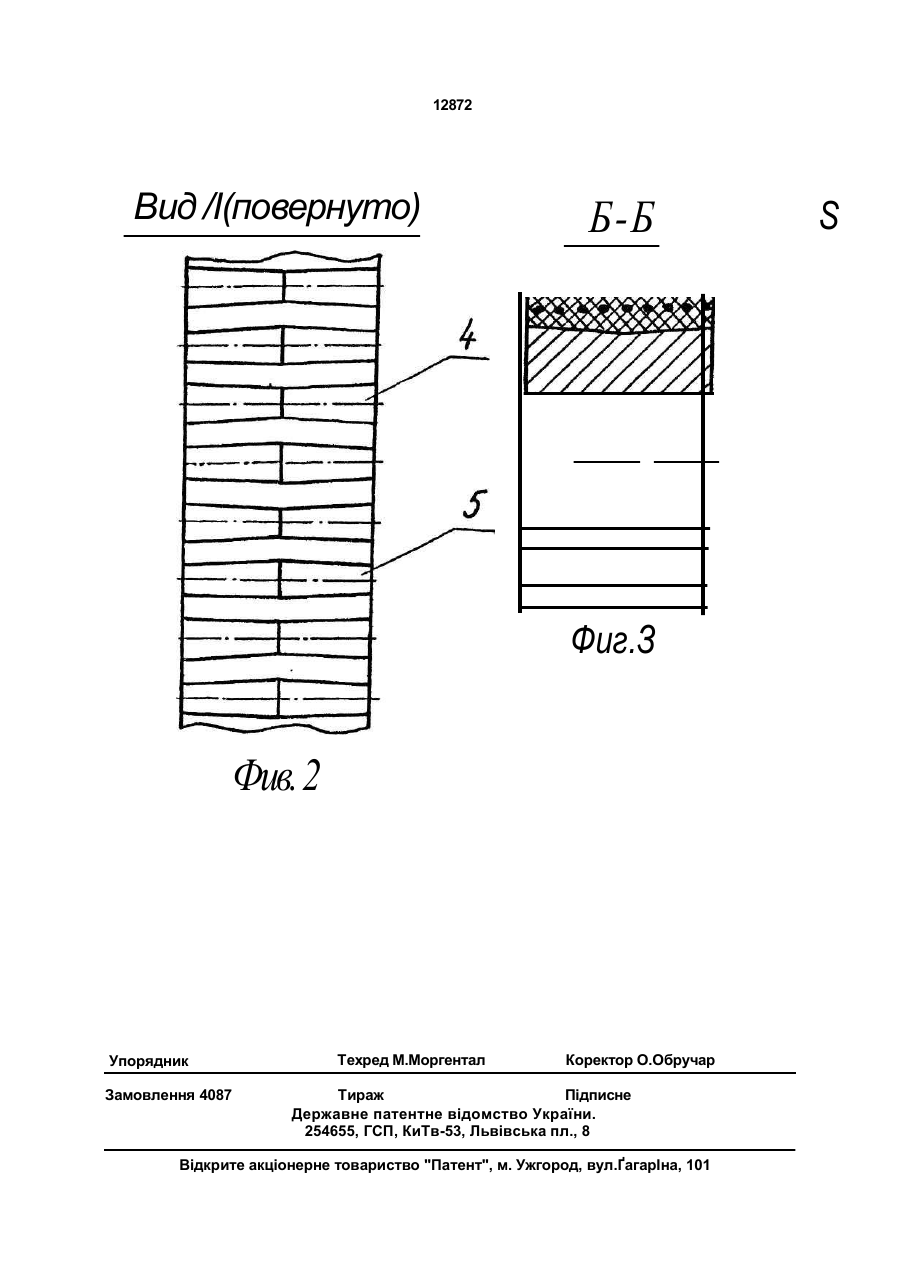

УКРАЇНА (19) UA«» 12872 (13) СІ (5DS F 16 Н 7/02 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПАСОВА ЗУБЧАСТА ПЕРЕДАЧА 1 (20)94322147.29.06.93 (21)4942909/SU (22)05.06.91 (24)28.02.97 (46) 28.02.97. Бюл. N* 1 (56) 1. Авторское свидетельство СССР № 1232882, кл. F 16 Н 7/02, 1986. 2. Патент ФРГ № 1051579. кл. F 16 Н 7/02, 1959 ( прототип). (72) Турменко Анатолій Іванович (73) Турменко Анатолій Іванович (UA) Изобретение относится к различным областям машиностроения и приборостроению и служит для преобразования угловых скоростей и крутящих моментов. Известна зубчатоременная передача с чередующимися на ремне косыми зубьями правого и левого направлений [1]. Наряду с известными достоинствами эта передача имеет и недостаток. В отличие от шевронных и круговых зубьев зубья этой передачи при вхождении в зацепление имеют несимметричную нагрузку. А это повышает износ рабочей поверхности их. Наиболее близкой по технической сущности к дайной передаче является передача с зубьями переменного поперечного сечения, сужающимися и краям [2]. Ремень, содержащий такие зубья, при работе будет иметь неравномерную нагрузку по площади поперечного сечения, что снижает циклическую долговечность его. Целью данного изобретения является повышение долговечности передачи. (57) Ременная зубчатая передача, содержащая ведущий и ведомый шкивы с впадинами иа рабочей поверхности и взаимодействующий со шкивами бесконечный зубчатый ремень с имеющими переменное поперечное сечение зубьями, соответствующими впадинам шкивов, о т л и ч а ю щ а я с я тем. что поверхность каждого зуба ремня образована частью поверхностей двух равных усеченных конусов, примыкающих друг к другу одинаковыми основаниями и обращенных к торцам ремня чередующимися большими и меньшими основаниями. Поставленная цель достигается тем, что ремень передачи содержит зубья, каждый из которых очерчен поверхностями двух усеченных конусов. Для выравнивания нагрузки в поперечном сечении ремня его зубья очерчены конусами, обращенными поочередно большими и меньшими основаниями к торцам ремня. На фиг.1 показана данная передача. Она содержит ведущий и ведомый зубчатые шкивы 1 и 2, бесконечный самоцентрирующийся ремень 3 с сужающимися к средине зубьями 4 и расширяющимися к средине зубьями 5. каждый из которых очерчен поверхностями двух усеченных конусов. Позицией 6 показана впадина на шкиве, соответствующая зубу 4. Позицией 7 показана впадина на шкиве, соответствующая зубу 5. На фиг.2 показан вид на рабочую поверхность ремня. На фиг.З показано по* перечное сечение Б-Б ведущего шкива. Позицией 8 обозначен металлотрос, С > го со N3 О 12872 обеспечивающий тяговую способность передачи и постоянство шага зубьев ремня. Передача работает следующим образом. При вращении ведущего шкива зубья ремня заходят в зацепление с соответствующими впадинами на шкивах, и ремень пе редает энергию от ведущего шкива к ведомому, преобразуя при этом угловые скорости и крутящие моменты. В сравнении с прототипом передача имеет большую долговечность. Фаг. / 12872 Вид /І(повернуто) Б-Б Фиг.З Фив. 2 Упорядник Замовлення 4087 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство України. 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ҐагарІна, 101 S
