Обертова піч

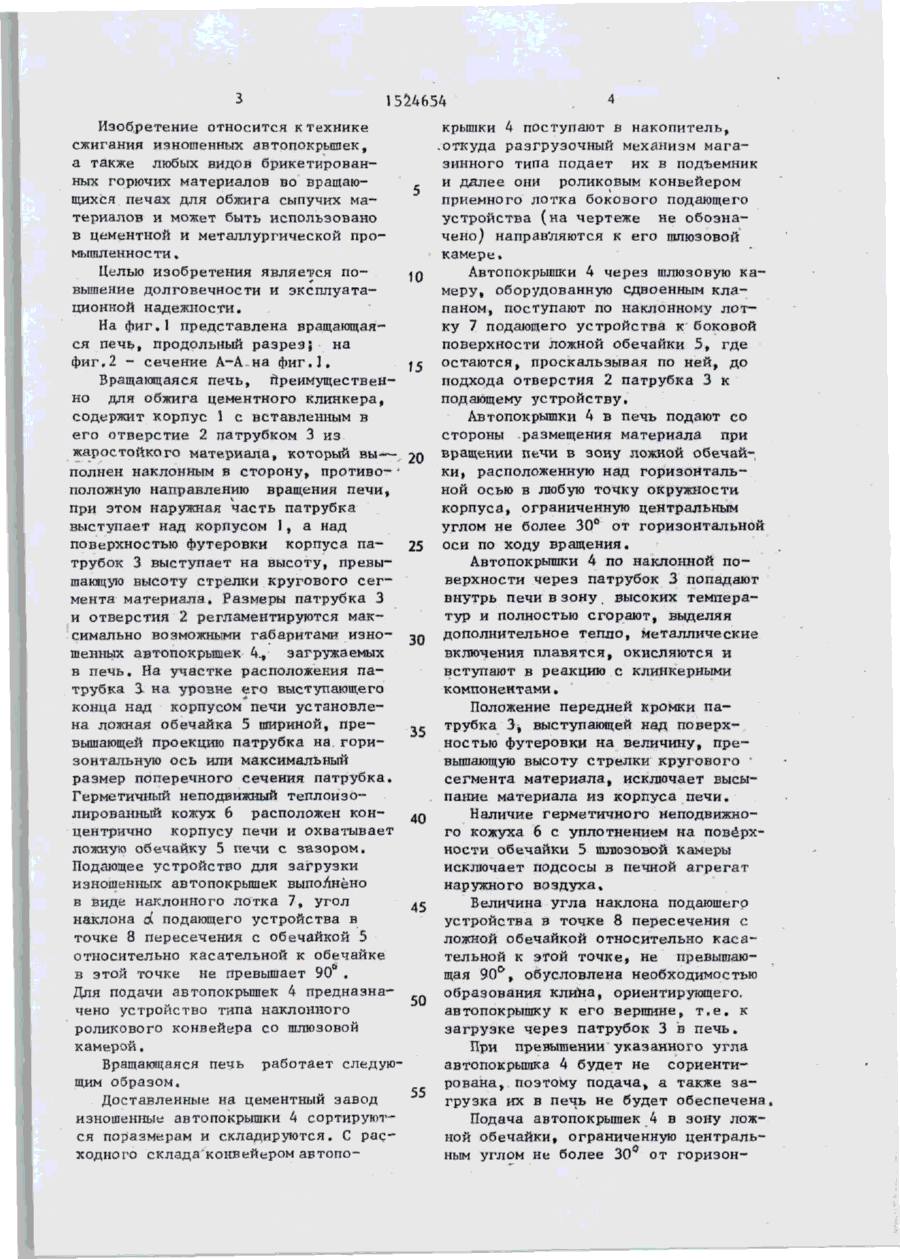

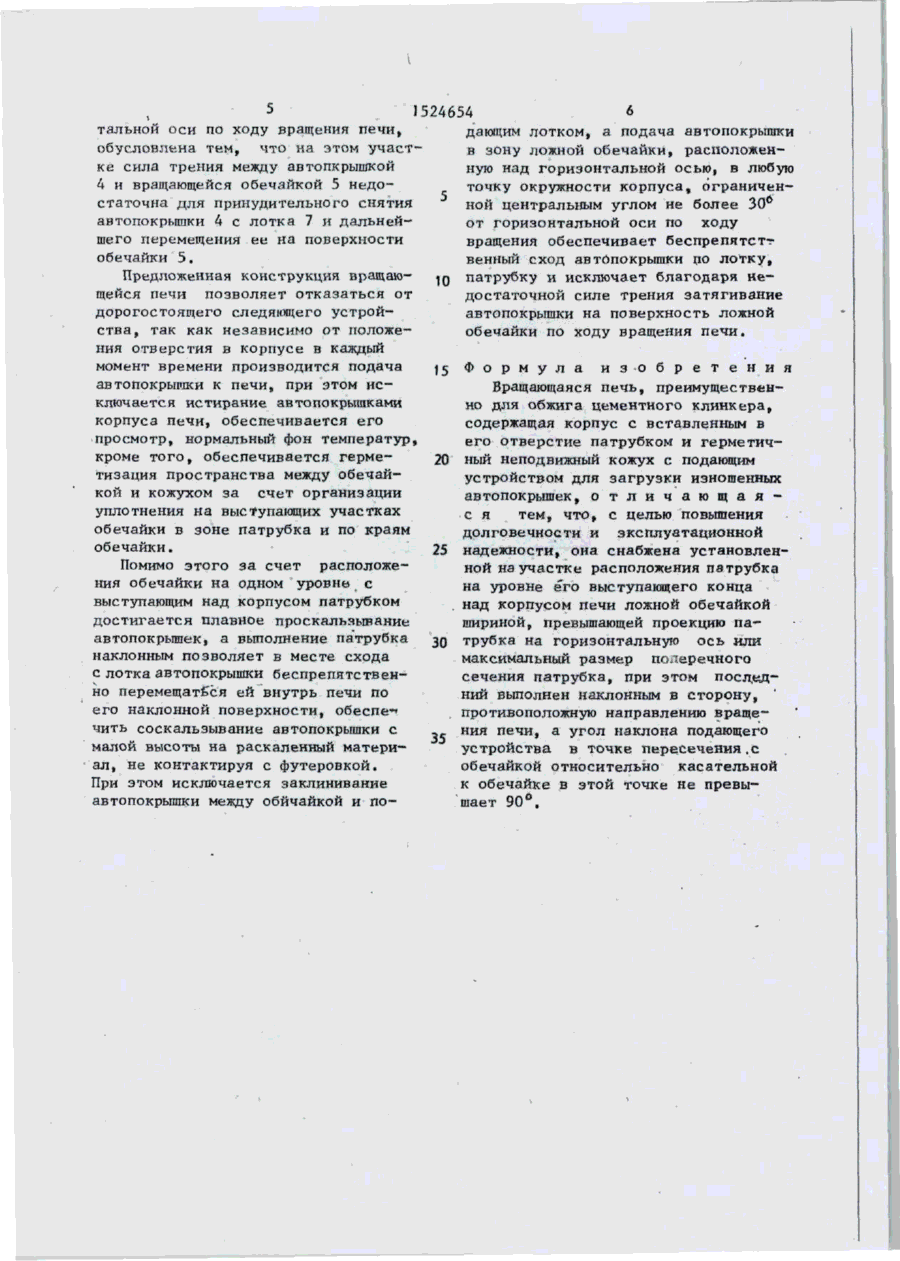

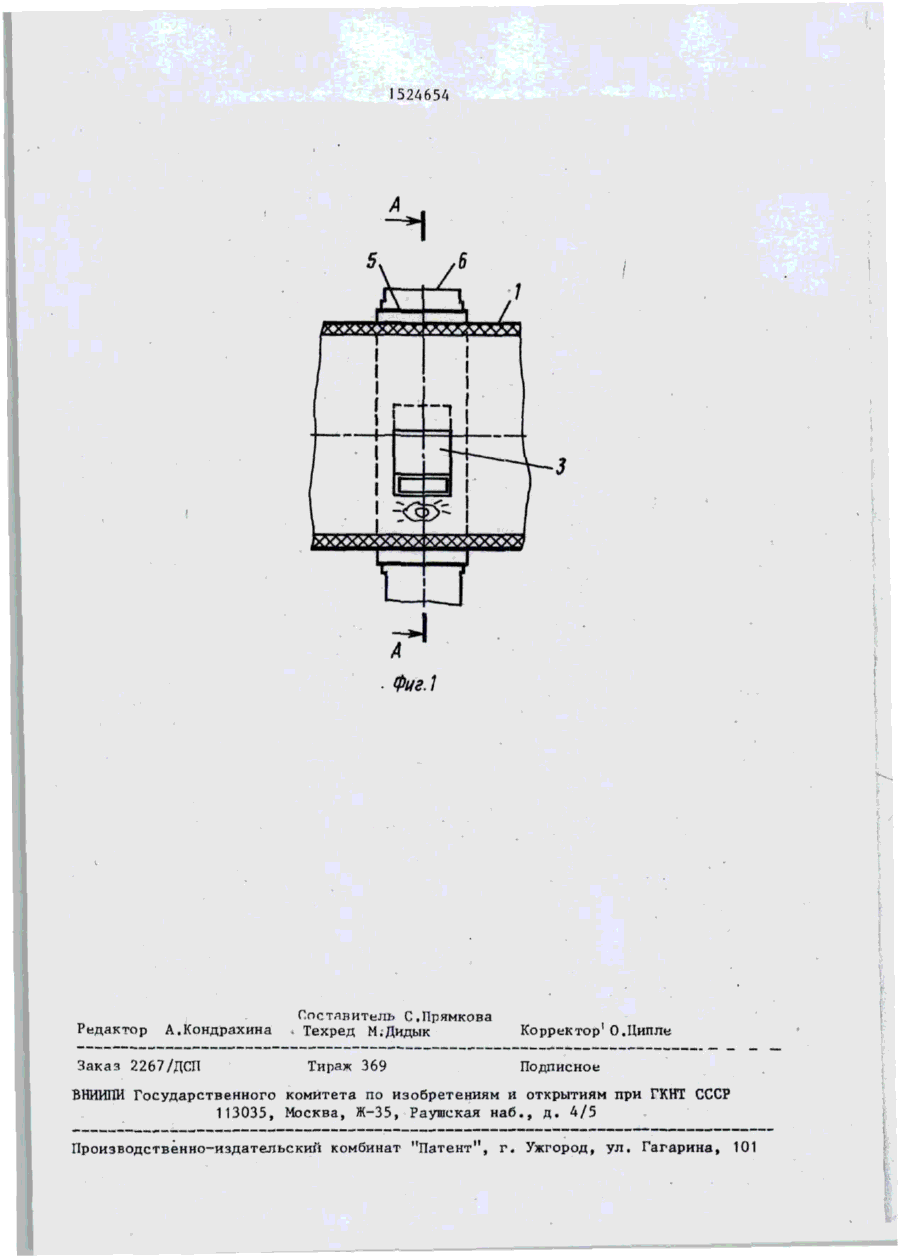

Изобретение относится к технике сжигания изношенных автопокрышек, а также любых видов брикетированных материалов во вращающихся печах для обжига сыпучих материалов и может быть использовано в цементной и металлругической- отраслях промышлен ности. Целью изобретения является повышение долговечности и экслуатационной надежности. Для этого на участке расположения вставленного в отверстие 2 корпуса 1 печи патрубка 3, выполненного наклонным в сторону, противоположную направлению вращения печи, и наружной частью выступающим над корпусом, установлена ложная обечайка 5 на уровне выступающего над корпусом конца патрубка 3, ширина-ложной обечайки превышает проекцию па vy^Ka на горизонтальную ось или максимальный размер поперечного сечения патрубка, При этом угол наклона подающего устройства в виде наклонного лотка 7 в точке 8 пересечения с обечайкой 5 относительно касательной к обечайке в этой точке не превышает 90°. 2 ил. Oi 4 3-89 1524654 Изобретение относится к технике сжигания изношенных автопокрышек, а также любых видов брикетированных горючих материалов во вращающихся печах для обжига сыпучих материалов и может быть использовано в цементной и металлургической промышленности. Целью изобретения является по10 вышение долговечности и эксплуатационной надежности. На фиг.1 представлена вращающаяся печь, продольный разрез; на фиг.2 - сечение А-А на фиг.1. Вращающаяся печь, преимущественно для обжига цементного клинкера, содержит корпус 1 с вставленным в его отверстие 2 патрубком 3 из жаростойкого материала, который в ы 20 полнен наклонным в сторону, противо- положную направлению вращения печи, при этом наружная часть патрубка выступает над корпусом 1, а над поверхностью футеровки корпуса па25 трубок 3 выступает на высоту, превышающую высоту стрелки кругового сегмента материала. Размеры патрубка 3 и отверстия 2 регламентируются максимально возможными габаритами изно30 шенных автопокрышек 4., загружаемых в печь. На участке расположения патрубка 3. на уровне его выступающего конца над корпусом печи установлена ложная обечайка 5 шириной, превышающей проекцию патрубка на гори35 зонтальную ось или максимальный размер поперечного сечения патрубка. Герметичный неподвижный теплоизолированный кожух 6 расположен концентрично корпусу печи и охватывает 40 ложную обечайку 5 печи с зазором. Подающее устройство для загрузки изношенных автопокрышек выполнено в виде наклонного лотка 7, угол наклона d подающего устройства в 45 точке 8 пересечения с обечайкой 5 относительно касательной к обечайке в этой точке не превышает 90 . Для подачи автопокрышек 4 предназначено устройство типа наклонного 50 роликового конвейера со шлюзовой камерой. Вращающаяся печь работает следующим образом. 55 Доставленные на цементный завод изношенные автопокрышки 4 сортируются поразмерам и складируются. С расходного склада конвейером автопо крышки 4 поступают в накопитель, .откуда разгрузочный механизм магазинного типа подает их в подъемник и ддлее они роликовым конвейером приемного лотка бокового подающего устройства (на чертеже не обозначено) направляются к его шлюзовой камере. Автопокрышки 4 через шлюзовую камеру, оборудованную сдвоенным клапаном, поступают по наклонному лотку 7 подающего устройства к боковой поверхности ложной обечайки 5, где остаются, проскальзывая по ней, до подхода отверстия 2 патрубка 3 к подающему устройству. Автопокрышки 4 в печь подают со стороны размещения материала при вращении печи в зону ложной обечайки» расположенную над горизонтальной осью в любую точку окружности корпуса, ограниченную центральным углом не более 30° от горизонтальной оси по ходу вращения. Автопокрышки 4 по наклонной поверхности через патрубок 3 попадают внутрь печи в зону , высоких температур и полностью сгорают, выделяя дополнительное тепло, металлические включения плавятся, окисляются и вступают в реакцию с клинкерными компонентами. Положение передней кромки патрубка 3, выступающей над поверхностью футеровки на величину, превышающую высоту стрелки кругового сегмента материала, исключает высыпание материала из корпуса печи. Наличие герметичного неподвижного кожуха 6 с уплотнением на поверхности обечайки 5 шлюзовой камеры исключает подсосы в печной агрегат наружного воздуха. Величина угла наклона подаюшегр устройства в точке 8 пересечения с ложной обечайкой относительно касательной к этой точке» не превышающая 90°, обусловлена необходимостью образования клина, ориентирующего, автопокрышку к его вершине, т.е. к загрузке через патрубок 3 в печь. При превышении указанного угла автопокрышка 4 будет не сориентирована, поэтому подача, а также загрузка их в Печь не будет обеспечена Подача автопокрышек 4 в зону ложной обечайки, ограниченную центральным углом не более 30° от горизон 5 ]524654 6 тальной оси по ходу вращения печи, дающим лотком, а подача автопокрышки обусловлена тем, что на этом участв зону ложной обечайки, расположенке сила трения между автопкрышкой ную над горизонтальной осью, в любую 4 и вращающейся обечайкой 5 недоточку окружности корпуса, ограниченстаточна для принудительного снятия ной центральным углом не более 30° автопокрышки 4 с лотка 7 и дальнейот горизонтальной оси по ходу шего перемещения ее на поверхности вращения обеспечивает беспрепятетт обечайки 5. венный сход автопокрышки по лотку, Предложенная конструкция вращающейся печи позволяет отказаться от дорогое тояп^его следяющего устройства, так как независимо от положения отверстия в корпусе в каждый момент времени производится подача автопокрышки к печи, при этом исключается истирание автопокрышками корпуса печи, обеспечивается его просмотр, нормальный фон температур, кроме того, обеспечивается герметизация пространства между обечайкой и кожухом за счет организации уплотнения на выступающих участках обечайки в зоне патрубка и по краям обечайки. Помимо этого за счет расположения обечайки на одном уровне с выступающим над корпусом патрубком достигается плавное проскальзывание автопокрышек, а выполнение патрубка наклонным позволяет в месте схода с лотка автопокрышки беспрепятственно перемещаться ей внутрь печи по его наклонной поверхности, обесле-* чить соскальзывание автопокрышки с малой высоты на раскаленный материал, не контактируя с футеровкой. При этом исключается заклинивание автопокрышки между обйчайкой и по Ю патрубку и исключает благодаря недостаточной силе трения затягивание автопокрышки на поверхность ложной обечайки по ходу вращения печи. Ї5 Ф о р м у л а и з о б р е т е н и я Вращающаяся печь, преимущественно для обжига цементного клинкера, содержащая корпус с вставленным в его отверстие патрубком и герметичный неподвижный кожух с подающим устройством для загрузки изношенных автопокрышек, о т л и ч а ю щ а я с я тем, что, с целью повышения долговечности и эксплуатационной надежности, она снабжена установленной на участке расположения патрубка на уровне его выступающего конца над корпусом печи ложной обечайкой шириной, превышающей проекцию патрубка на горизонтальную ось или максимальный размер подеречного сечения патрубка, при этом п о с л а ний выполнен наклонным в сторону, противоположную направлению вращения печи, а угол наклона подающего устройства в точке пересечения.с обечайкой относительно касательной к обечайке в этой точке не превышает 90°. 20 25 30 35 524654 Редактор А.Кондрахина Заказ 2267/ДСП Составитель С.Прямкова . Техред М.Дидык Тираж 369 Корректор1 О.Ципле Подписное ВНИИГШ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
