Пристрій для дообрізування головок корнеплодів

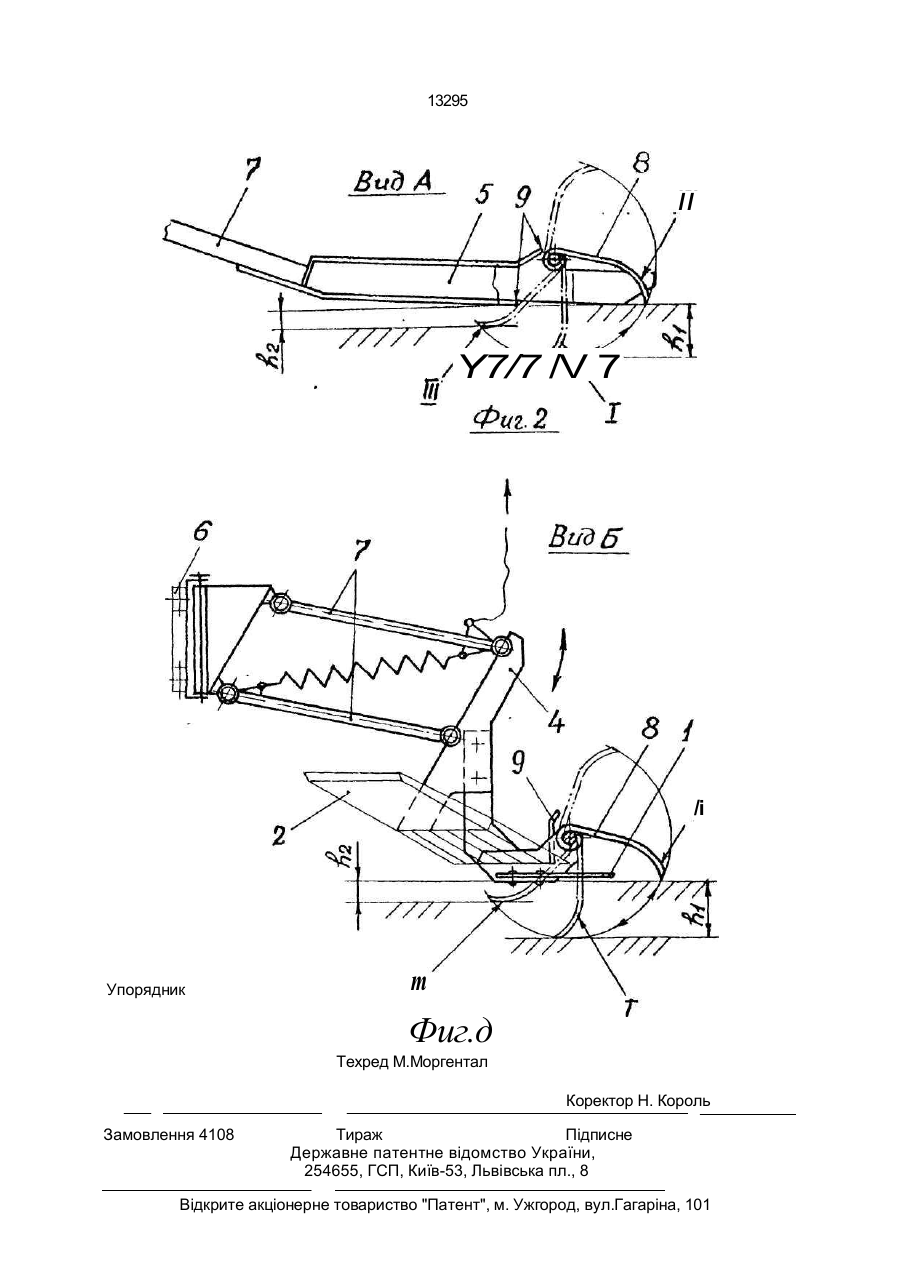

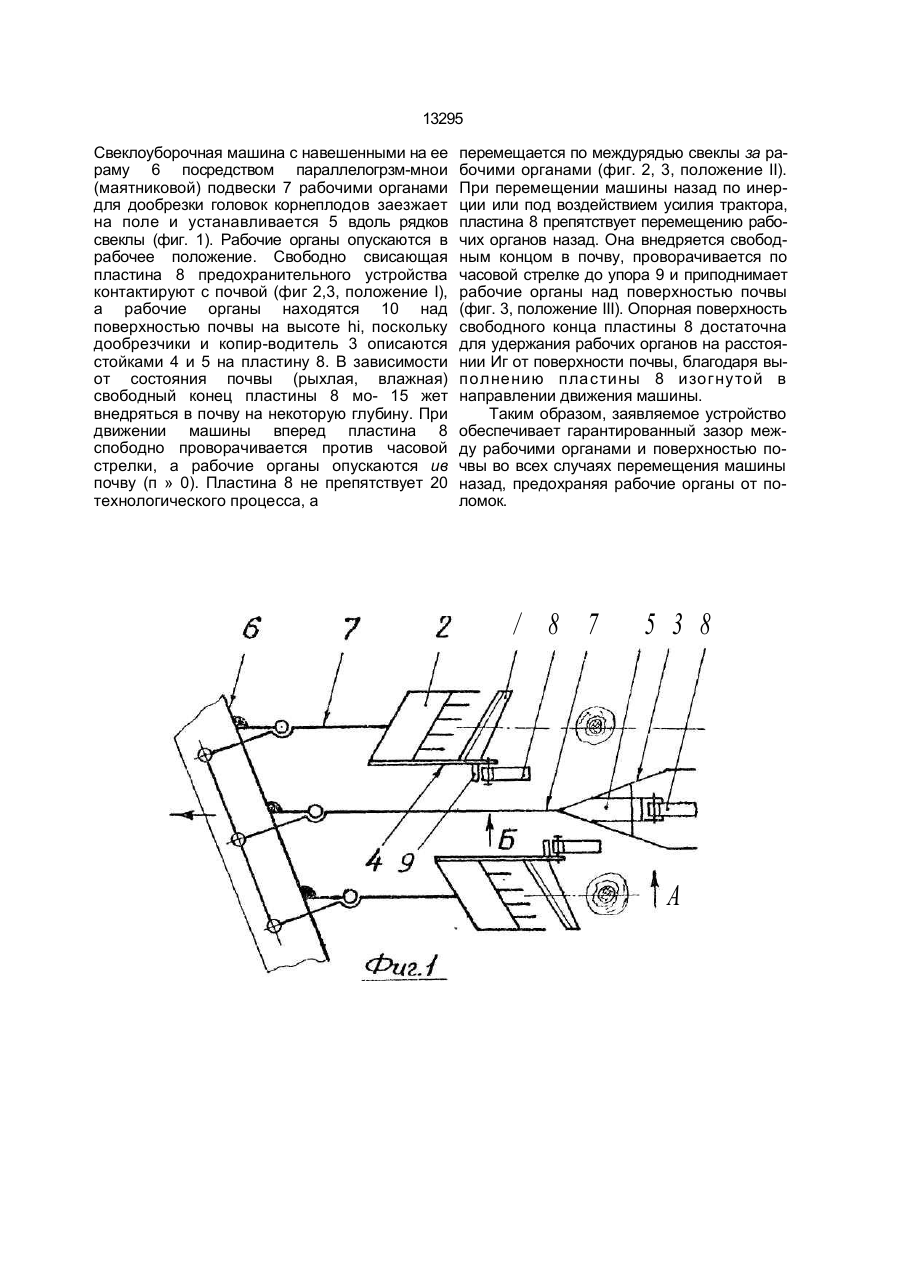

1. Устройство для дообрезки головок корнеплодов, содержащее пару дообрезчиков и размещенный между ними копир-водитель, смонтированные на заднем звене, выполненном в виде стойки параллелограммной подвески, установленной на раме, о т л и чающееся тем, что на стойке параллелограммной подвески непосредственно за каждым дообрезчиком и копир-водителем установлено устройство для предохранения рабочего органа от поломок, выполненное в виде пластины, один конец которой установлен шарнирно, а другой выполнен изогнутым в направлении движения машины. 2. Устройство по п. 1, отличающеес я тем, что оно снабжено упорами, расположенными под пластинами. Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам свеклоуборочных машин, предназначенных для дообрезки головок корней сахарной свеклы. Цель изобретения - повышение эксплуатационной надежности путем создания гарантированного зазора между рабочим органом, находящимся в рабочем положении, и почвой при движении машины назад. На фиг. 1 изображено устройство для дообрезки головок корнеплодов, вид сверху; на фиг. 2 - то же, вид А на фиг. 1; на фиг. 3 - то же, вид Б на фиг. 1. Устройство для дообрезки головок корнеплодов, содержит пару дообрезчиков, каждый из которых состоит из ножа 1 и копира 2; между дообрезчиками размещен копир-водитель 3. Дообрезчики и копир-во дитель жестко закреплены на стойках 4 и 5 и связаны с рамой 6 параллелограммной (маятниковой) подвеской 7. Непосредственно за каждым ножом 1 и копир-водителем 3 в нижней части их стоек 4 и 5 расположено предохранительное устройство, выполненное в виде опорной пластины 8 и упоров 9. Один конец опорной пластины 8 установлен шарнир, а другой ее свободный конец выполнен изогнутым в направлении движения машины. Упоры 9 расположены на стойках 4 и 5 под пластинами 8. Они ограничивают поворот пластины 8 (при движении машины назад, и вместе с пластинами 8 обеспечивают гарантированный зазор Иг между рабочими органами и почвой (фиг. 2, 3, положение III). Устройство для дообрезки головок корнеплодов работает следующим образом: С > со ю о ел О 13295 Свеклоуборочная машина с навешенными на ее раму 6 посредством параллелогрзм-мнои (маятниковой) подвески 7 рабочими органами для дообрезки головок корнеплодов заезжает на поле и устанавливается 5 вдоль рядков свеклы (фиг. 1). Рабочие органы опускаются в рабочее положение. Свободно свисающая пластина 8 предохранительного устройства контактируют с почвой (фиг 2,3, положение I), а рабочие органы находятся 10 над поверхностью почвы на высоте hi, поскольку дообрезчики и копир-водитель 3 описаются стойками 4 и 5 на пластину 8. В зависимости от состояния почвы (рыхлая, влажная) свободный конец пластины 8 мо- 15 жет внедряться в почву на некоторую глубину. При движении машины вперед пластина 8 спободно проворачивается против часовой стрелки, а рабочие органы опускаются ив почву (п » 0). Пластина 8 не препятствует 20 технологического процесса, а перемещается по междурядью свеклы за рабочими органами (фиг. 2, 3, положение II). При перемещении машины назад по инерции или под воздействием усилия трактора, пластина 8 препятствует перемещению рабочих органов назад. Она внедряется свободным концом в почву, проворачивается по часовой стрелке до упора 9 и приподнимает рабочие органы над поверхностью почвы (фиг. 3, положение III). Опорная поверхность свободного конца пластины 8 достаточна для удержания рабочих органов на расстоянии Иг от поверхности почвы, благодаря выполнению пластины 8 изогнутой в направлении движения машины. Таким образом, заявляемое устройство обеспечивает гарантированный зазор между рабочими органами и поверхностью почвы во всех случаях перемещения машины назад, предохраняя рабочие органы от поломок. / 8 7 5 3 8 А 13295 її Y7/7 /V 7 /і Упорядник m Фиг.д Техред М.Моргентал Коректор Н. Король Замовлення 4108 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
