Пристрій допускового контролю напруги

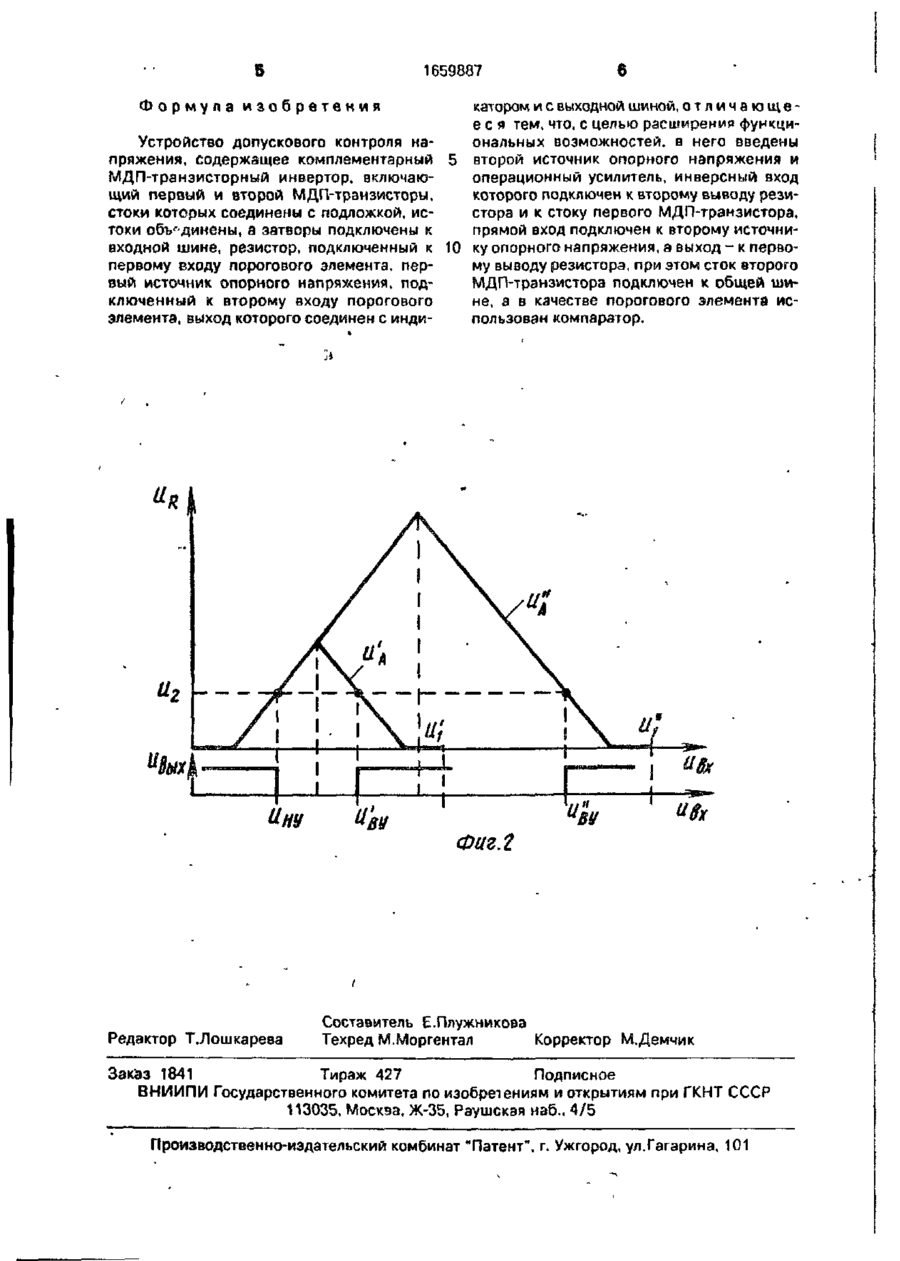

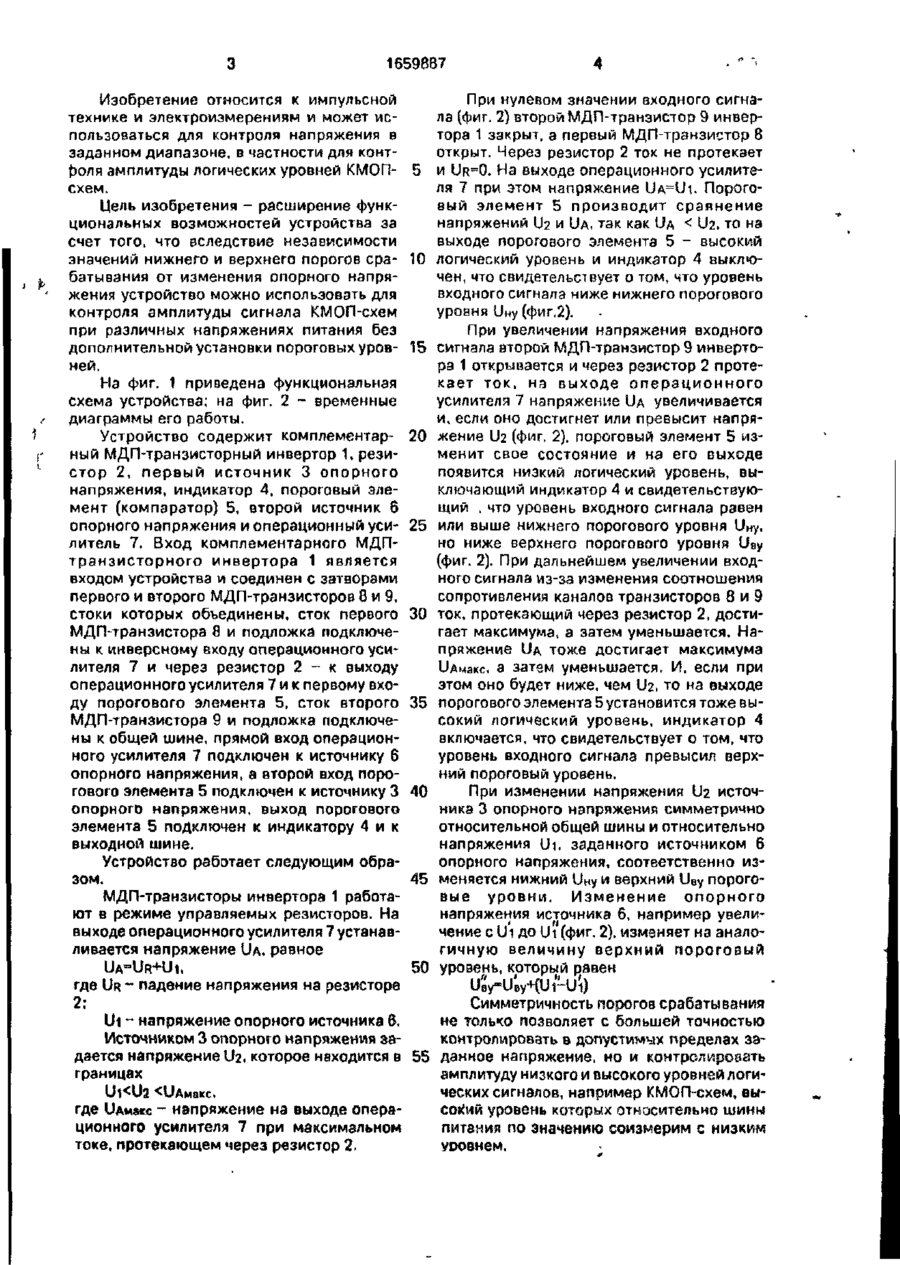

Изобретение относится к импульсной техникеи может быть использовано для контроля напряжения в заданном диапазоне. Цель изобретения - расширение функцио нальных возможностей за счет того, что вследствие независимости значений нижнего и верхнего порогов срабатывания от изменения опорного напряжения устройство можно использовать для контроля амплитуды сигнала КМОП-схем при различных напряжениях питания без дополнительной установки пороговых уровней - достигается введением второго источника 6 опорного напряжения и операционного усилителя 7. Устройство также содержит комплементарный МДП-транзисторный инвертор 1, резистор 2, первый источник 3 опорного напряжения, индикатор 4, пороговый элемент (компаратор) 5. 2 ил. ел о 00 00 Вход Фиг.1 1659887 Изобретение относится к импульсной технике и электроизмерениям и может использоваться для контроля напряжения в заданном диапазоне, в частности для контроля амплитуды логических уровней ШОПсхем. Цель изобретения - расширение функциональных возможностей устройства за счет того, что вследствие независимости значений нижнего и верхнего порогов срабатывания от изменения опорного напряжения устройство можно использовать для контроля амплитуды сигнала КМОП-схем при различных напряжениях питания без дополнительной установки пороговых уровней. На фиг. 1 приведена функциональная схема устройства; на фиг. 2 - временные диаграммы его работы. Устройство содержит комплементарный МДП-транзисторный инвертор 1, резистор 2, первый источник 3 опорного напряжения, индикатор 4, пороговый элемент (компаратор) 5, второй источник 6 опорного напряжения и операционный усилитель 7. Вход комплементарного МДПтранзисторного инвертора 1 является входом устройства и соединен с затворами первого и второго МДП-транзисторов 8 и 9, стоки которых объединены, сток первого МДГЬтранзистора 8 и подложка подключены к инверсному входу операционного усилителя 7 и через резистор 2 - к выходу операционного усилителя 7 и к первому входу порогового элемента 5, сток второго МДП-транзистора 9 и подложка подключены к общей шине, прямой вход операционного усилителя 7 подключен к источнику 6 опорного напряжения, а второй вход порогового элемента 5 подключен к источнику 3 опорного напряжения, выход порогового элемента 5 подключен к индикатору 4 и к выходной шине. 5 10 15 20 25 30 35 40 Устройство работает следующим образом. 45 МДП-транзисторы инвертора 1 работают в режиме управляемых резисторов. На выходе операционного усилителя 7 устанавливается напряжение UA, равное UA-UR+UI, 50 где U R - падение напряжения на резисторе 2; Ui - напряжение опорного источника 6. Источником 3 опорного напряжения задается напряжение U2, которое находится в 55 границах Ui
