Пристрій для розкалібрування радіодеталей з осьовими виводами за електричними параметрами

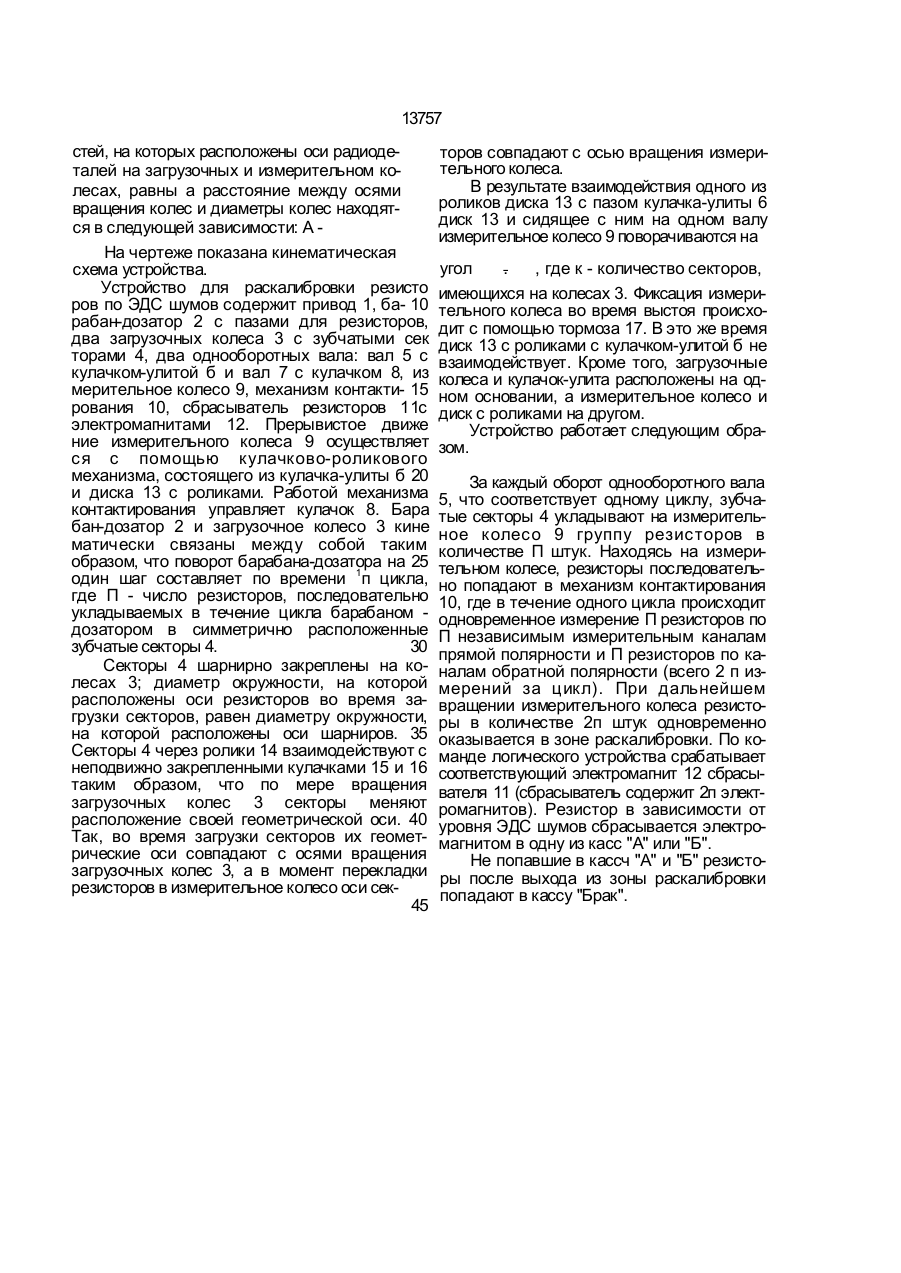

Устройство для раскалибровки радио деталей с осевыми выводами по электриче ским параметрам, содержащее расположенные на основании загрузочные и измерительные рейки, механизм прерыви стого движения измерительной рейки, меха низм контактирования, о т л и ч а ю щ е е с я тем, что оно снабжено дополнительным основанием с установленными на нем изме рительной рейкой и механизмом контактирования, причем измерительные рейки выполнены в виде зубчатого колеса, а загрузочные рейки выполнены в виде колес с шарнирно закрепленными между ниМи на осях зубчатыми секторами, установленными с возможностью поворота вокруг этих осей до совпадения с зубьями измерительного колеса в момент его остановки и групповой перегрузки деталей, причем расстояние между осями вращения загрузочных и измерительного колес выбираются в соответствии с зависимостью А = пя-(мм), где D -диаметр окружности, центр которой совпадает с геометрическим центром окружности расположения осей закрепления зубчатых секторов, при этом механизм прерывистого движения зубчатого колеса выполнен в виде кулачка-улиты, расположенного на одном основании с загрузочными колесами, и диска с роликами, установленного на одном валу с измерительным колесом на дополнительном основании. С > сл Предполагаемое изобретение относится к области производства и контроля радиодеталей с осевыми выводами и может быть использовано в контрольно-измерительных приборах для измерения ЭДС шумов резисторов. Целью изобретения является повышение производительности устройства и повышение н адежнос ти измерений. Это достигается тем, что предлагаемое устройство снабжено равномерно вращающимися загрузочными колесами с шарнирно установленными на них зубчатыми секторами для отдельных групп радиодеталей и кинематически связанным с ним измерительным колесом, периодически транспортирующим группы радиодеталей к измерительным контактам с возможностью их группового измерения и отбраковки. При этом происходит плавная перекладка группы радиодеталей из загрузочных колес непосредственно в измерительное, причем диаметры окружно О 13757 стей, на которых расположены оси радиодеталей на загрузочных и измерительном колесах, равны а расстояние между осями вращения колес и диаметры колес находятся в следующей зависимости: А На чертеже показана кинематическая схема устройства. Устройство для раскалибровки резисто ров по ЭДС шумов содержит привод 1, ба- 10 рабан-дозатор 2 с пазами для резисторов, два загрузочных колеса 3 с зубчатыми сек торами 4, два однооборотных вала: вал 5 с кулачком-улитой б и вал 7 с кулачком 8, из мерительное колесо 9, механизм контакти- 15 рования 10, сбрасыватель резисторов 11с электромагнитами 12. Прерывистое движе ние измерительного колеса 9 осуществляет ся с помощью кулачково-роликового механизма, состоящего из кулачка-улиты б 20 и диска 13 с роликами. Работой механизма контактирования управляет кулачок 8. Бара бан-дозатор 2 и загрузочное колесо 3 кине матически связаны между собой таким образом, что поворот барабана-дозатора на 25 один шаг составляет по времени 1п цикла, где П - число резисторов, последовательно укладываемых в течение цикла барабаном дозатором в симметрично расположенные зубчатые секторы 4. 30 Секторы 4 шарнирно закреплены на колесах 3; диаметр окружности, на которой расположены оси резисторов во время загрузки секторов, равен диаметру окружности, на которой расположены оси шарниров. 35 Секторы 4 через ролики 14 взаимодействуют с неподвижно закрепленными кулачками 15 и 16 таким образом, что по мере вращения загрузочных колес 3 секторы меняют расположение своей геометрической оси. 40 Так, во время загрузки секторов их геометрические оси совпадают с осями вращения загрузочных колес 3, а в момент перекладки резисторов в измерительное колесо оси сек45 торов совпадают с осью вращения измерительного колеса. В результате взаимодействия одного из роликов диска 13 с пазом кулачка-улиты 6 диск 13 и сидящее с ним на одном валу измерительное колесо 9 поворачиваются на угол . , где к - количество секторов, имеющихся на колесах 3. Фиксация измерительного колеса во время выстоя происходит с помощью тормоза 17. В это же время диск 13 с роликами с кулачком-улитой б не взаимодействует. Кроме того, загрузочные колеса и кулачок-улита расположены на одном основании, а измерительное колесо и диск с роликами на другом. Устройство работает следующим образом. За каждый оборот однооборотного вала 5, что соответствует одному циклу, зубчатые секторы 4 укладывают на измерительное колесо 9 группу резисторов в количестве П штук. Находясь на измерительном колесе, резисторы последовательно попадают в механизм контактирования 10, где в течение одного цикла происходит одновременное измерение П резисторов по П независимым измерительным каналам прямой полярности и П резисторов по каналам обратной полярности (всего 2 п измерений за цикл). При дальнейшем вращении измерительного колеса резисторы в количестве 2п штук одновременно оказывается в зоне раскалибровки. По команде логического устройства срабатывает соответствующий электромагнит 12 сбрасывателя 11 (сбрасыватель содержит 2п электромагнитов). Резистор в зависимости от уровня ЭДС шумов сбрасывается электромагнитом в одну из касс "А" или "Б". Не попавшие в кассч "А" и "Б" резисторы после выхода из зоны раскалибровки попадают в кассу "Брак". 13757 Упорядник Замовлення 4122 Техред М.Моргентал Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
