Валковий вузол
Формула / Реферат
Валковый/узел, содержащий рабочие валки и упорные подшипники, расположенные по обеим сторонам узла, отличающийся тем, что, с целью повышения качества прокатываемых полос и снижения энергосиловых параметров прокатки путем сообщения валкам продольных колебаний, один из рабочих валков снабжен буртами, выполненными на концевых частях бочки под равными углами одного направления так, что каждый бурт своей торцовой поверхностью контактирует со смежным торцом другого валка, образуя закрытый калибр, а упорные подшипники за габаритом калибра оперты в торцы буртов.
Текст

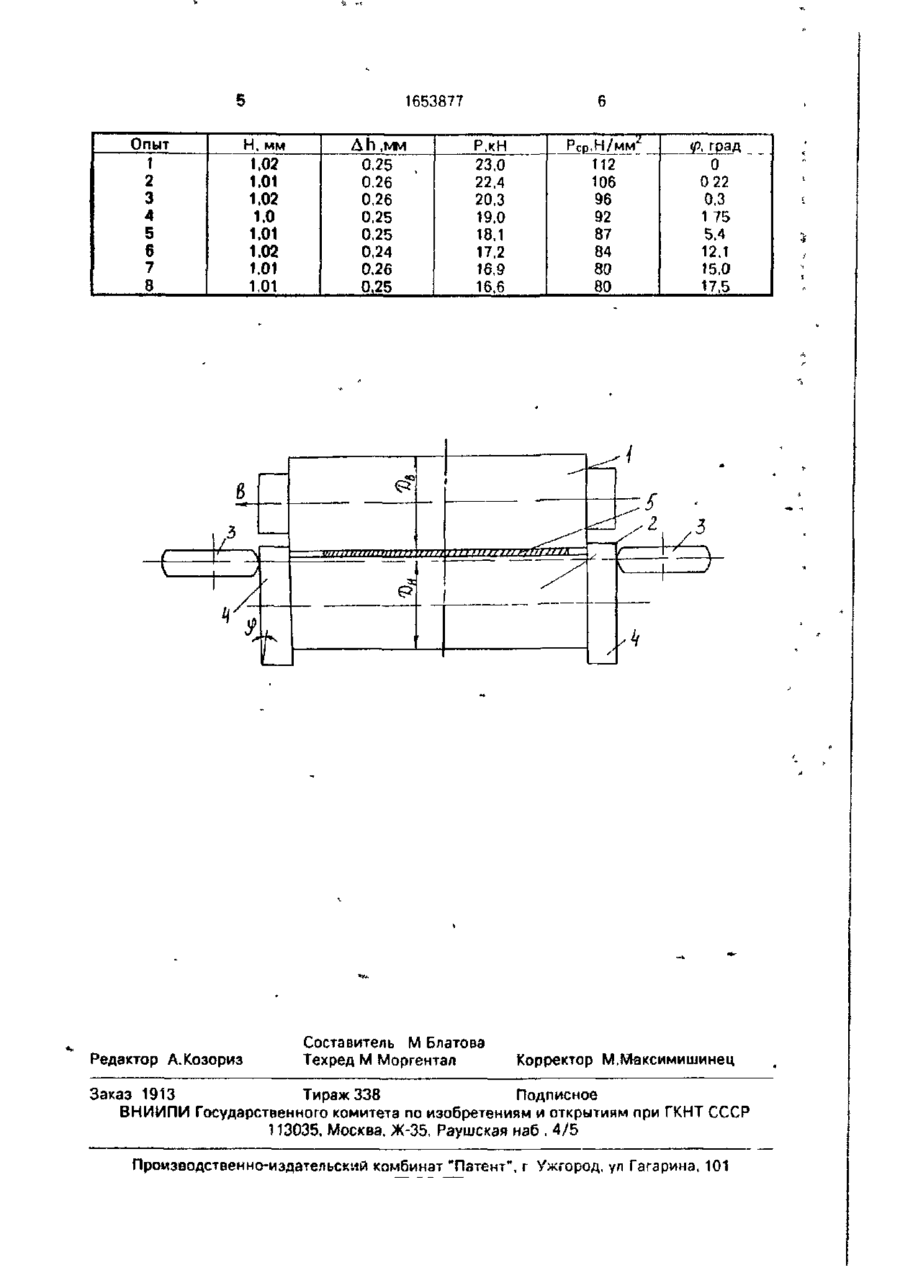

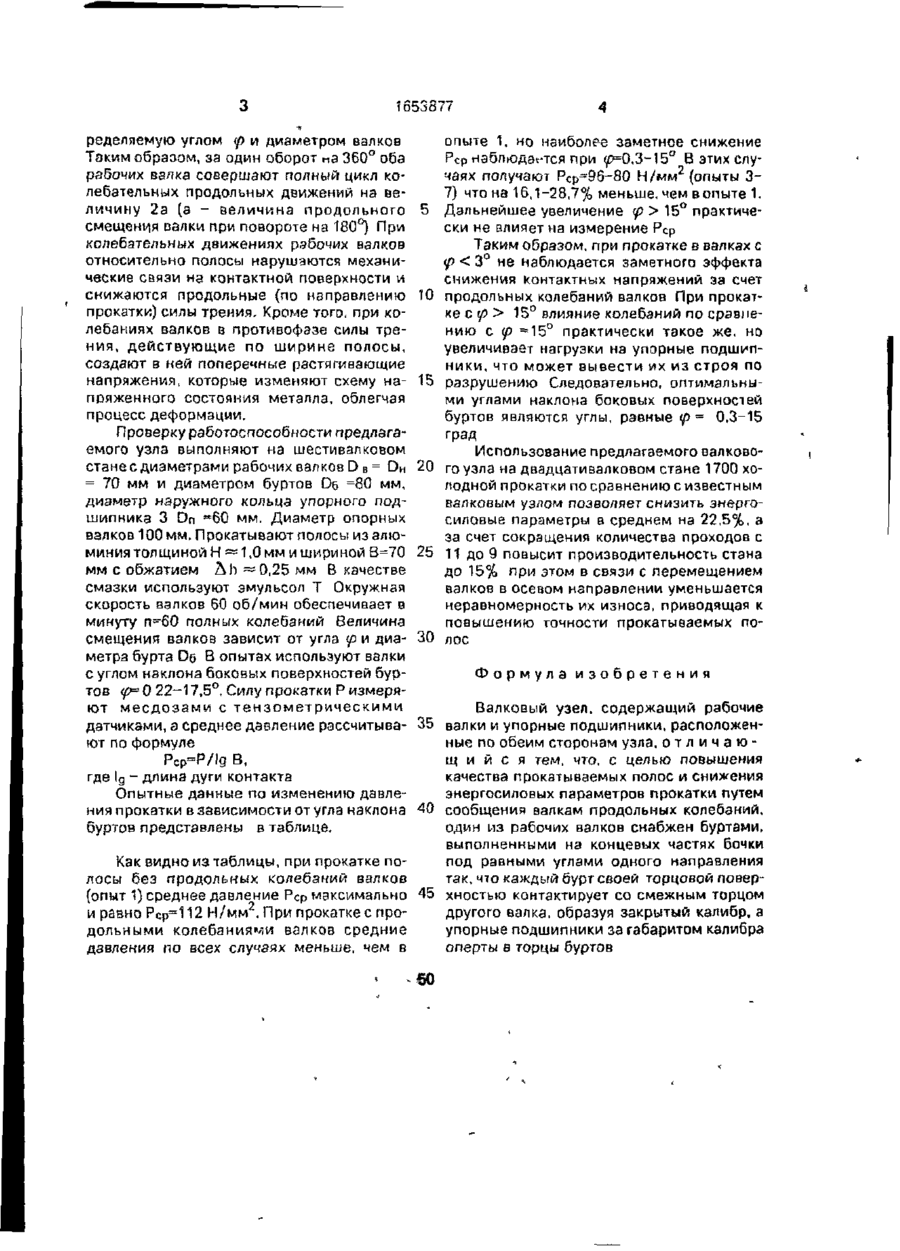

Изобретение относится к прокатному производству, а именно к конструкциям валковых систем для листовых станов. Цель изобретения - повышение качества прока тываемых полос и снижение энергосиловых параметров прокатки путем сообщения валкам продольных колебаний. Валковый узеп" состоит из двух валков, один из которых имеет наклонные в одном направлении под углом 0.3 15° бургы, взаимодействующие с противоположными торцами другого валка, получающие при вращении валков продольные колебания. Использование такого комплекта позволяет в среднем снизить энергосиловые параметры на 22,5%, что приводит к повышению производительности стана до 15%, а за счет выравнивания износа валков по длине их бочек улучшаются точность и профиль прокатываемых полос. 1 ил., 1 табл. . , Изобретение относится к прокатному производству, а именно к конструкциям валковых систем для листовых станов. Цель изобретения - повышение качества прокатываемых полос и снижение энергосиловых параметров прокатки путем сообщения валкам продольных колебаний. На чертеже изображен валковый узел, общий вид. Цель изобретения достигается тем, что а валковом узле, содержащем рабочие валки и упорные подшипники, один из рабочих валков выполнен с наклонными буртами, каждый из которых контактирует со смежным торцом другого валка, образуя закрытый калибр, и упорные подшипники за габаритом калибра оперты в торцы буртом. Валковый узел содержит верхний 1 и нижний 2 рабочие валки, упорные подшипники 3. Бурты 4 нижнего рабочего валка 2 выполнены с наклоном в одном направлении при угле у>0,3-15 о . Валковый узел работает следующим образом. После установки валков в клеть начинают прокатку полосы 5. При вращении рабочих валков их положение относительно оси постоянно меняется, При положении В нижний рабочий валок 2 сдвинут в сторону правого упорного подшипника 3. а верхний валок 1 - в сторону левого упорного подшипника 3. При повороте нижнего рабочего валка 2 на 180° благодаря наличию наклонных боковых поверхностей буртов нижний валок 2 сдвигается влево, а верхний рабочий валок 1 - вправо, т.е. в направлении, противоположном направлению смещения В, Поворот нижнего валка еще на 180° приводит к- продольному смещению рабочих валков в противофазе на величину, on (22)20.02.89 1653877 ределлемую углом
ДивитисяДодаткова інформація
Назва патенту англійськоюRoll unit
Автори англійськоюNikolaiev Viktor Oleksandrovych
Назва патенту російськоюВалковый узел
Автори російськоюНиколаев Виктор Александрович
МПК / Мітки
МПК: B21B 27/02
