Комплект для закріплення ліхтаря верхнього світла

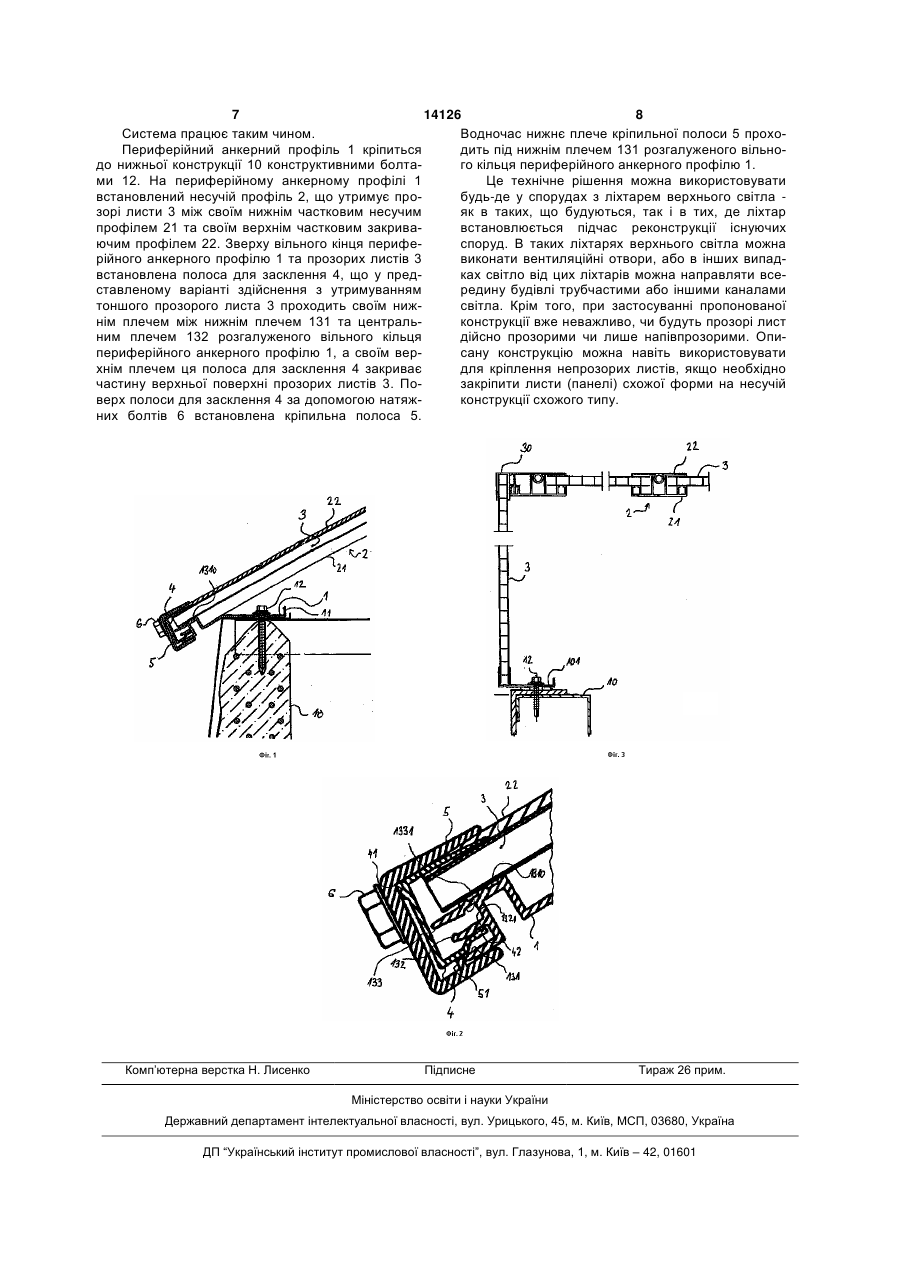

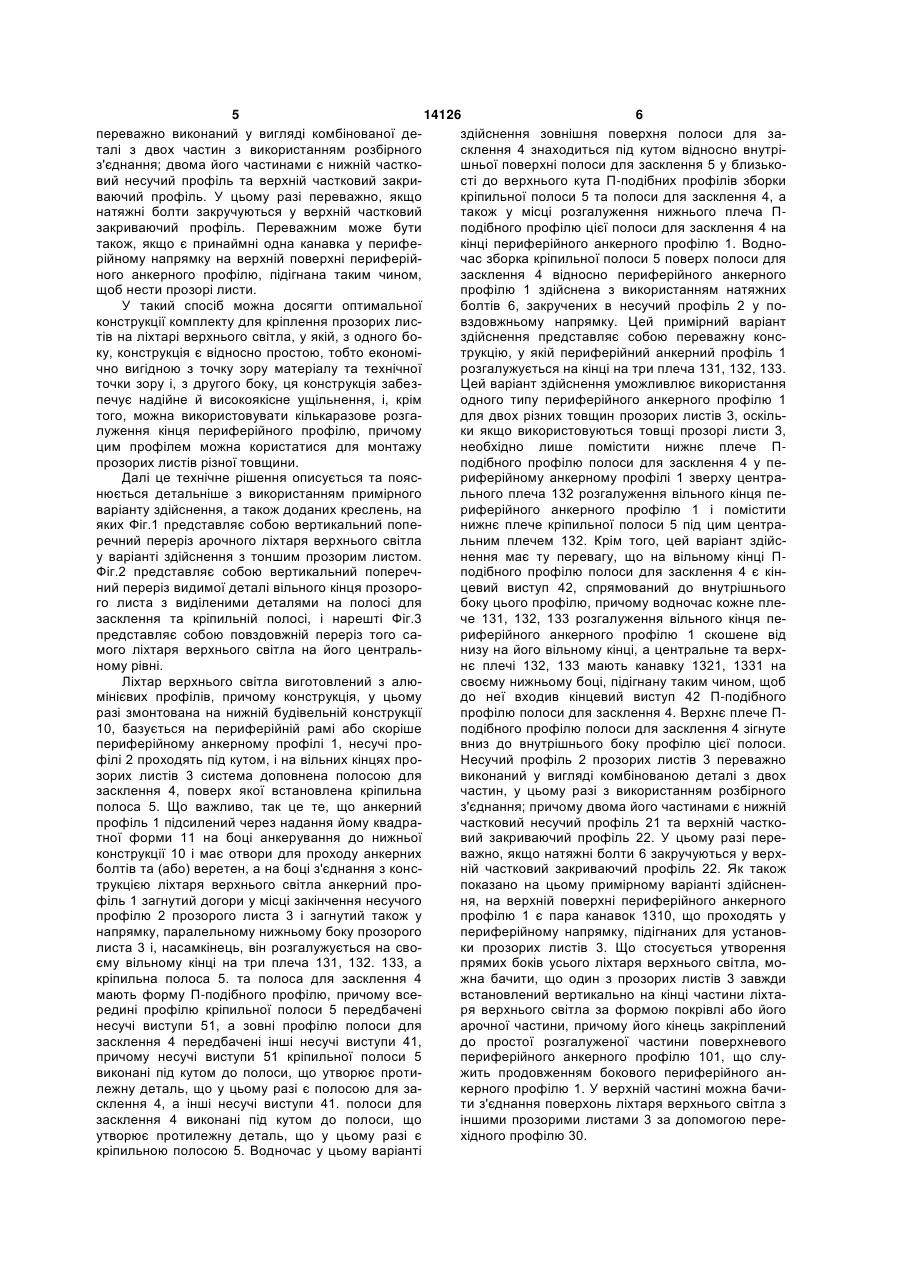

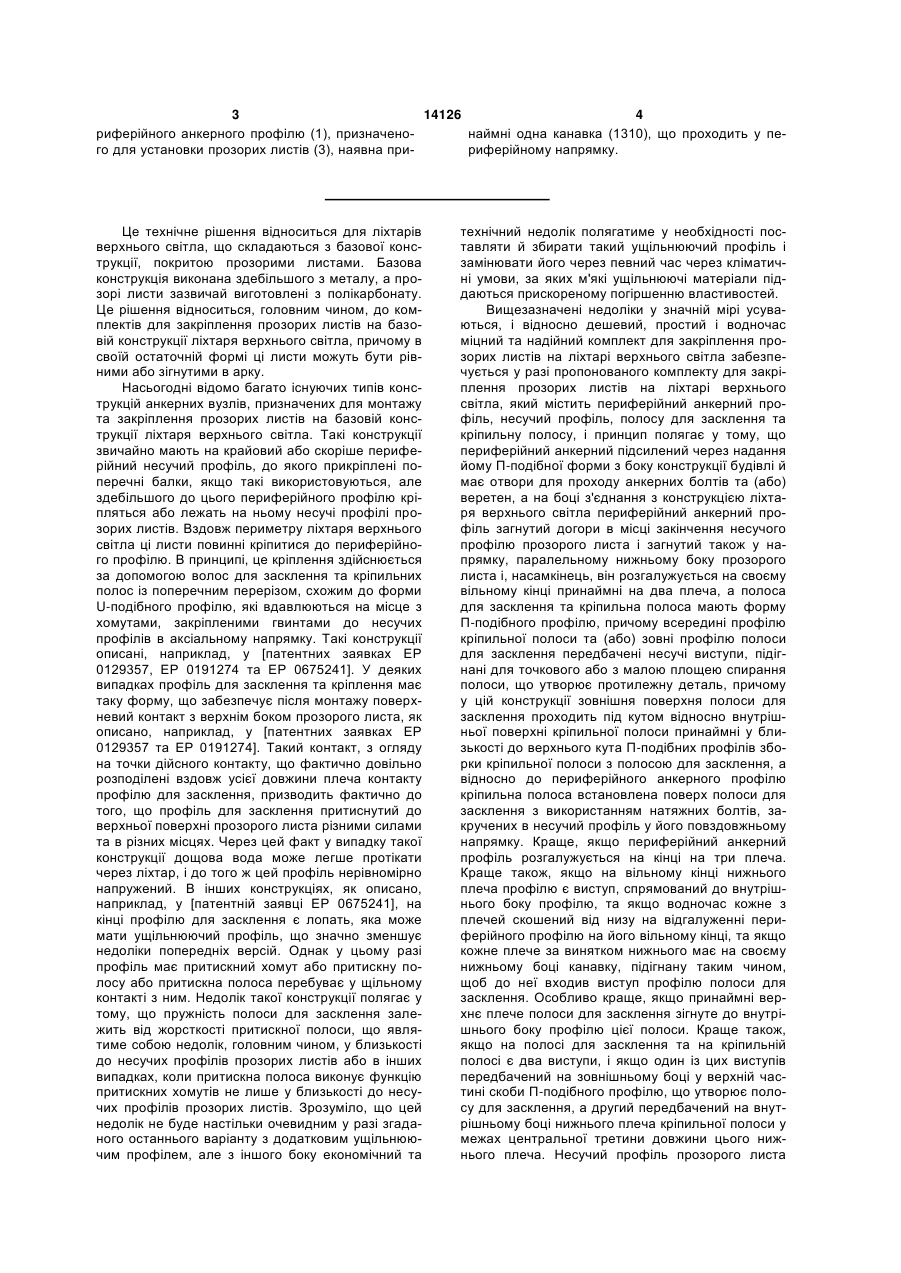

1. Комплект для закріплення прозорих листів на ліхтарі верхнього світла, який складається з периферійного анкерного профілю, полоси для засклення та кріпильної полоси, який відрізняється тим, що периферійний анкерний профіль (1) підсилений через надання йому П-подібної форми (11) на боці анкерування до нижньої конструкції (10) і має отвори для проходу конструктивних анкерних болтів (12) та (або) веретен, а на боці з'єднання з конструкцією ліхтаря верхнього світла анкерний профіль (1) загнутий догори у місці закінчення несучого профілю (2) прозорого листа і також загнутий в напрямку, паралельному нижньому боку прозорого листа і, насамкінець, розгалужується на кінці принаймні на два плеча, а кріпильна полоса (5) та полоса для засклення (4) мають форму П-подібного профілю, причому всередині профілю кріпильної полоси (5) та зовні профілю полоси для засклення (4) передбачені несучі виступи (51, 41), підігнані для точкового контакту або контакту з малою площею з полосою, що утворює протилежну деталь, причому у цьому варіанті здійснення зовнішня поверхня полоси для засклення (4) проходить під кутом відносно внутрішньої поверхні кріпильної полоси (5) принаймні поблизу верхнього кута П-подібних профілів збірки кріпильної полоси (5) з полосою для засклення (4), причому збірка кріпильної полоси (5) поверх полоси для засклення (4) відносно периферійного анкерного профілю (1) здійснена з використанням натяжних болтів (6), закручених в несучий профіль (2) в повздовжньому напрямку. 2. Комплект для закріплення прозорих листів на ліхтарі верхнього світла за п. 1, який відрізняється тим, що периферійний анкерний профіль (1) розгалужується на кінці на три плеча (131, 2 (19) 1 3 14126 4 риферійного анкерного профілю (1), призначенонаймні одна канавка (1310), що проходить у пего для установки прозорих листів (3), наявна пририферійному напрямку. Це технічне рішення відноситься для ліхтарів верхнього світла, що складаються з базової конструкції, покритою прозорими листами. Базова конструкція виконана здебільшого з металу, а прозорі листи зазвичай виготовлені з полікарбонату. Це рішення відноситься, головним чином, до комплектів для закріплення прозорих листів на базовій конструкції ліхтаря верхнього світла, причому в своїй остаточній формі ці листи можуть бути рівними або зігнутими в арку. Насьогодні відомо багато існуючих типів конструкцій анкерних вузлів, призначених для монтажу та закріплення прозорих листів на базовій конструкції ліхтаря верхнього світла. Такі конструкції звичайно мають на крайовий або скоріше периферійний несучий профіль, до якого прикріплені поперечні балки, якщо такі використовуються, але здебільшого до цього периферійного профілю кріпляться або лежать на ньому несучі профілі прозорих листів. Вздовж периметру ліхтаря верхнього світла ці листи повинні кріпитися до периферійного профілю. В принципі, це кріплення здійснюється за допомогою волос для засклення та кріпильних полос із поперечним перерізом, схожим до форми U-подібного профілю, які вдавлюються на місце з хомутами, закріпленими гвинтами до несучих профілів в аксіальному напрямку. Такі конструкції описані, наприклад, у [патентних заявках ЕР 0129357, ЕР 0191274 та ЕР 0675241]. У деяких випадках профіль для засклення та кріплення має таку форму, що забезпечує після монтажу поверхневий контакт з верхнім боком прозорого листа, як описано, наприклад, у [патентних заявках ЕР 0129357 та ЕР 0191274]. Такий контакт, з огляду на точки дійсного контакту, що фактично довільно розподілені вздовж усієї довжини плеча контакту профілю для засклення, призводить фактично до того, що профіль для засклення притиснутий до верхньої поверхні прозорого листа різними силами та в різних місцях. Через цей факт у випадку такої конструкції дощова вода може легше протікати через ліхтар, і до того ж цей профіль нерівномірно напружений. В інших конструкціях, як описано, наприклад, у [патентній заявці ЕР 0675241], на кінці профілю для засклення є лопать, яка може мати ущільнюючий профіль, що значно зменшує недоліки попередніх версій. Однак у цьому разі профіль має притискний хомут або притискну полосу або притискна полоса перебуває у щільному контакті з ним. Недолік такої конструкції полягає у тому, що пружність полоси для засклення залежить від жорсткості притискної полоси, що являтиме собою недолік, головним чином, у близькості до несучих профілів прозорих листів або в інших випадках, коли притискна полоса виконує функцію притискних хомутів не лише у близькості до несучих профілів прозорих листів. Зрозуміло, що цей недолік не буде настільки очевидним у разі згаданого останнього варіанту з додатковим ущільнюючим профілем, але з іншого боку економічний та технічний недолік полягатиме у необхідності поставляти й збирати такий ущільнюючий профіль і замінювати його через певний час через кліматичні умови, за яких м'які ущільнюючі матеріали піддаються прискореному погіршенню властивостей. Вищезазначені недоліки у значній мірі усуваються, і відносно дешевий, простий і водночас міцний та надійний комплект для закріплення прозорих листів на ліхтарі верхнього світла забезпечується у разі пропонованого комплекту для закріплення прозорих листів на ліхтарі верхнього світла, який містить периферійний анкерний профіль, несучий профіль, полосу для засклення та кріпильну полосу, і принцип полягає у тому, що периферійний анкерний підсилений через надання йому П-подібної форми з боку конструкції будівлі й має отвори для проходу анкерних болтів та (або) веретен, а на боці з'єднання з конструкцією ліхтаря верхнього світла периферійний анкерний профіль загнутий догори в місці закінчення несучого профілю прозорого листа і загнутий також у напрямку, паралельному нижньому боку прозорого листа і, насамкінець, він розгалужується на своєму вільному кінці принаймні на два плеча, а полоса для засклення та кріпильна полоса мають форму П-подібного профілю, причому всередині профілю кріпильної полоси та (або) зовні профілю полоси для засклення передбачені несучі виступи, підігнані для точкового або з малою площею спирання полоси, що утворює протилежну деталь, причому у цій конструкції зовнішня поверхня полоси для засклення проходить під кутом відносно внутрішньої поверхні кріпильної полоси принаймні у близькості до верхнього кута П-подібних профілів зборки кріпильної полоси з полосою для засклення, а відносно до периферійного анкерного профілю кріпильна полоса встановлена поверх полоси для засклення з використанням натяжних болтів, закручених в несучий профіль у його повздовжньому напрямку. Краще, якщо периферійний анкерний профіль розгалужується на кінці на три плеча. Краще також, якщо на вільному кінці нижнього плеча профілю є виступ, спрямований до внутрішнього боку профілю, та якщо водночас кожне з плечей скошений від низу на відгалуженні периферійного профілю на його вільному кінці, та якщо кожне плече за винятком нижнього має на своєму нижньому боці канавку, підігнану таким чином, щоб до неї входив виступ профілю полоси для засклення. Особливо краще, якщо принаймні верхнє плече полоси для засклення зігнуте до внутрішнього боку профілю цієї полоси. Краще також, якщо на полосі для засклення та на кріпильній полосі є два виступи, і якщо один із цих виступів передбачений на зовнішньому боці у верхній частині скоби П-подібного профілю, що утворює полосу для засклення, а другий передбачений на внутрішньому боці нижнього плеча кріпильної полоси у межах центральної третини довжини цього нижнього плеча. Несучий профіль прозорого листа 5 14126 6 переважно виконаний у вигляді комбінованої дездійснення зовнішня поверхня полоси для заталі з двох частин з використанням розбірного склення 4 знаходиться під кутом відносно внутріз'єднання; двома його частинами є нижній часткошньої поверхні полоси для засклення 5 у близьковий несучий профіль та верхній частковий закристі до верхнього кута П-подібних профілів зборки ваючий профіль. У цьому разі переважно, якщо кріпильної полоси 5 та полоси для засклення 4, а натяжні болти закручуються у верхній частковий також у місці розгалуження нижнього плеча Пзакриваючий профіль. Переважним може бути подібного профілю цієї полоси для засклення 4 на також, якщо є принаймні одна канавка у перифекінці периферійного анкерного профілю 1. Воднорійному напрямку на верхній поверхні периферійчас зборка кріпильної полоси 5 поверх полоси для ного анкерного профілю, підігнана таким чином, засклення 4 відносно периферійного анкерного щоб нести прозорі листи. профілю 1 здійснена з використанням натяжних У такий спосіб можна досягти оптимальної болтів 6, закручених в несучий профіль 2 у поконструкції комплекту для кріплення прозорих лисвздовжньому напрямку. Цей примірний варіант тів на ліхтарі верхнього світла, у якій, з одного боздійснення представляє собою переважну конску, конструкція є відносно простою, тобто економітрукцію, у якій периферійний анкерний профіль 1 чно вигідною з точку зору матеріалу та технічної розгалужується на кінці на три плеча 131, 132, 133. точки зору і, з другого боку, ця конструкція забезЦей варіант здійснення уможливлює використання печує надійне й високоякісне ущільнення, і, крім одного типу периферійного анкерного профілю 1 того, можна використовувати кількаразове розгадля двох різних товщин прозорих листів 3, оскільлуження кінця периферійного профілю, причому ки якщо використовуються товщі прозорі листи 3, цим профілем можна користатися для монтажу необхідно лише помістити нижнє плече Ппрозорих листів різної товщини. подібного профілю полоси для засклення 4 у пеДалі це технічне рішення описується та поясриферійному анкерному профілі 1 зверху центранюється детальніше з використанням примірного льного плеча 132 розгалуження вільного кінця певаріанту здійснення, а також доданих креслень, на риферійного анкерного профілю 1 і помістити яких Фіг.1 представляє собою вертикальний попенижнє плече кріпильної полоси 5 під цим центраречний переріз арочного ліхтаря верхнього світла льним плечем 132. Крім того, цей варіант здійсу варіанті здійснення з тоншим прозорим листом. нення має ту перевагу, що на вільному кінці ПФіг.2 представляє собою вертикальний поперечподібного профілю полоси для засклення 4 є кінний переріз видимої деталі вільного кінця прозороцевий виступ 42, спрямований до внутрішнього го листа з виділеними деталями на полосі для боку цього профілю, причому водночас кожне плезасклення та кріпильній полосі, і нарешті Фіг.3 че 131, 132, 133 розгалуження вільного кінця пепредставляє собою повздовжній переріз того сариферійного анкерного профілю 1 скошене від мого ліхтаря верхнього світла на його центральнизу на його вільному кінці, а центральне та верхному рівні. нє плечі 132, 133 мають канавку 1321, 1331 на Ліхтар верхнього світла виготовлений з алюсвоєму нижньому боці, підігнану таким чином, щоб мінієвих профілів, причому конструкція, у цьому до неї входив кінцевий виступ 42 П-подібного разі змонтована на нижній будівельній конструкції профілю полоси для засклення 4. Верхнє плече П10, базується на периферійній рамі або скоріше подібного профілю полоси для засклення 4 зігнуте периферійному анкерному профілі 1, несучі провниз до внутрішнього боку профілю цієї полоси. філі 2 проходять під кутом, і на вільних кінцях проНесучий профіль 2 прозорих листів 3 переважно зорих листів 3 система доповнена полосою для виконаний у вигляді комбінованою деталі з двох засклення 4, поверх якої встановлена кріпильна частин, у цьому разі з використанням розбірного полоса 5. Що важливо, так це те, що анкерний з'єднання; причому двома його частинами є нижній профіль 1 підсилений через надання йому квадрачастковий несучий профіль 21 та верхній часткотної форми 11 на боці анкерування до нижньої вий закриваючий профіль 22. У цьому разі переконструкції 10 і має отвори для проходу анкерних важно, якщо натяжні болти 6 закручуються у верхболтів та (або) веретен, а на боці з'єднання з консній частковий закриваючий профіль 22. Як також трукцією ліхтаря верхнього світла анкерний пропоказано на цьому примірному варіанті здійсненфіль 1 загнутий догори у місці закінчення несучого ня, на верхній поверхні периферійного анкерного профілю 2 прозорого листа 3 і загнутий також у профілю 1 є пара канавок 1310, що проходять у напрямку, паралельному нижньому боку прозорого периферійному напрямку, підігнаних для установлиста 3 і, насамкінець, він розгалужується на своки прозорих листів 3. Що стосується утворення єму вільному кінці на три плеча 131, 132. 133, а прямих боків усього ліхтаря верхнього світла, мокріпильна полоса 5. та полоса для засклення 4 жна бачити, що один з прозорих листів 3 завжди мають форму П-подібного профілю, причому всевстановлений вертикально на кінці частини ліхтаредині профілю кріпильної полоси 5 передбачені ря верхнього світла за формою покрівлі або його несучі виступи 51, а зовні профілю полоси для арочної частини, причому його кінець закріплений засклення 4 передбачені інші несучі виступи 41, до простої розгалуженої частини поверхневого причому несучі виступи 51 кріпильної полоси 5 периферійного анкерного профілю 101, що слувиконані під кутом до полоси, що утворює протижить продовженням бокового периферійного анлежну деталь, що у цьому разі є полосою для закерного профілю 1. У верхній частині можна бачисклення 4, а інші несучі виступи 41. полоси для ти з'єднання поверхонь ліхтаря верхнього світла з засклення 4 виконані під кутом до полоси, що іншими прозорими листами 3 за допомогою переутворює протилежну деталь, що у цьому разі є хідного профілю 30. кріпильною полосою 5. Водночас у цьому варіанті 7 14126 8 Система працює таким чином. Водночас нижнє плече кріпильної полоси 5 прохоПериферійний анкерний профіль 1 кріпиться дить під нижнім плечем 131 розгалуженого вільнодо нижньої конструкції 10 конструктивними болтаго кільця периферійного анкерного профілю 1. ми 12. На периферійному анкерному профілі 1 Це технічне рішення можна використовувати встановлений несучій профіль 2, що утримує пробудь-де у спорудах з ліхтарем верхнього світла зорі листи 3 між своїм нижнім частковим несучим як в таких, що будуються, так і в тих, де ліхтар профілем 21 та своїм верхнім частковим закривавстановлюється підчас реконструкції існуючих ючим профілем 22. Зверху вільного кінця перифеспоруд. В таких ліхтарях верхнього світла можна рійного анкерного профілю 1 та прозорих листів 3 виконати вентиляційні отвори, або в інших випадвстановлена полоса для засклення 4, що у предках світло від цих ліхтарів можна направляти всеставленому варіанті здійснення з утримуванням редину будівлі трубчастими або іншими каналами тоншого прозорого листа 3 проходить своїм нижсвітла. Крім того, при застосуванні пропонованої нім плечем між нижнім плечем 131 та центральконструкції вже неважливо, чи будуть прозорі лист ним плечем 132 розгалуженого вільного кільця дійсно прозорими чи лише напівпрозорими. Опипериферійного анкерного профілю 1, а своїм версану конструкцію можна навіть використовувати хнім плечем ця полоса для засклення 4 закриває для кріплення непрозорих листів, якщо необхідно частину верхньої поверхні прозорих листів 3. Позакріпити листи (панелі) схожої форми на несучій верх полоси для засклення 4 за допомогою натяжконструкції схожого типу. них болтів 6 встановлена кріпильна полоса 5. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
