Рейкове стикове ізолююче з’єднання

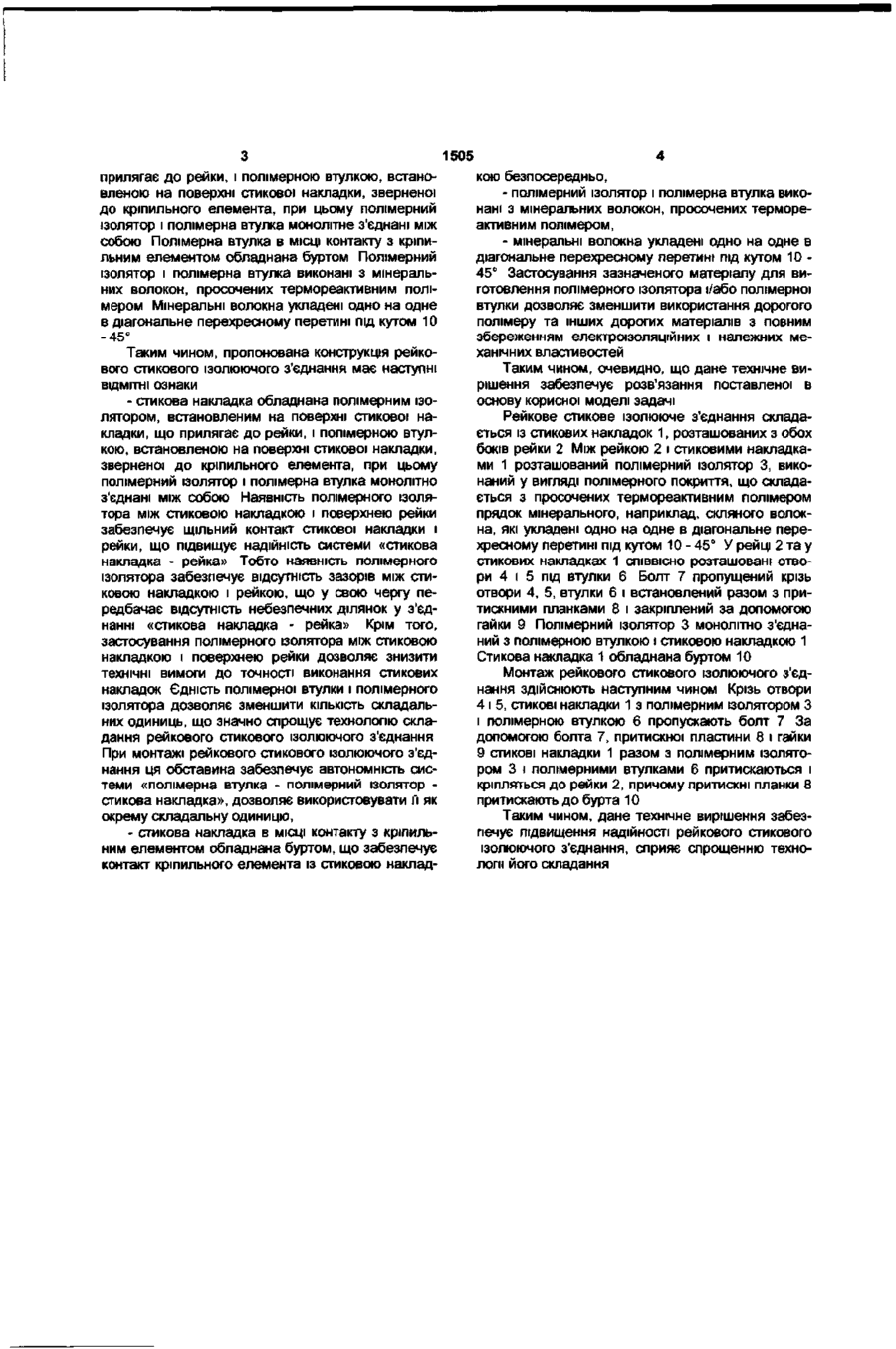

1 Рейкове стикове ізолююче з'єднання, що містить стикові накладки, стягнуті між собою через рейку кріпильними елементами, що включають притискну пластину, болт і гайку, пропущеними крізь СПІВВІСНІ отвори, виконані у рейках та у стикових накладках, і притискні планки, надіті на кріпильні елементи, яке відрізняється тим, що стикова накладка обладнана полімерним ізолятором, встановленим на поверхні стикової накладки, що прилягає до рейки, і полімерною втулкою, встановленою на поверхні стикової накладки, зверненої до кріпильного елемента, при цьому полімерний ізолятор і полімерна втулка монолітно з'єднані між собою 2 Рейкове стикове ізолююче з'єднання за п 1, яке відрізняється тим, що полімерна втулка обладнана буртом 3 Рейкове стикове ізолююче з'єднання за пп 1-2, яке відрізняється тим, що полімерний ізолятор і полімерна втулка виконані з мінеральних волокон, просочених термореактивним полімером 4 Рейкове стикове ізолююче з'єднання за п 3, яке відрізняється тим, що мінеральні волокна укладені одно на одне в діагонально перехресному перетині під кутом 10-45° Корисна модель стосується верхньої будови залізничної коли, а саме конструкцій рейкових ізолюючих стиків Відоме рейкове стикове ізолююче з'єднання, що прийняте як аналог пропонованої корисної моделі, яке містить стикові накладки з композиційного матеріалу, стягнуті між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані в рейках та в накладках, і притискні планки з металу, надіті на кріпильні елементи [див патент РФ № 2040622, 1995 Е01В11/54] Відоме рейкове стикове ізолююче з'єднання має недолік, а саме монтаж стику є досить складним і трудомістким Відоме електрично ізолююче рейкове стикове з'єднання, що складається із стикових накладок, виготовлених з композиційного матеріалу, стягнуті між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані у шийках рейок і накладках, притискні планки, надіті на кріпильні елементи У СПІВВІСНИХ отворах встановлена втулка, на торцях якої виконані шлі ци Дане електрично ізолююче рейкове стикове з'єднання має ряд недоліків, а саме недостатньо високою є надійність з'єднання через нерівномірний розподіл навантажень у стикових накладках, а також те, що монтаж даного стикового з'єднання є складним і трудомістким В основу корисної моделі поставлена задача підвищення надійності рейкового стикового ізолюючого з'єднання, а також спрощення технології складання рейкового стикового ізолюючого з'єднання шляхом забезпечення рівномірного розподілу навантажень у стикових накладках за рахунок удосконалення конструкції стикової накладки Поставлена задача вирішується тим, що у рейковому стиковому ізолюючому з'єднанні, що містить стикові накладки, стягнуті між собою через рейку кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори, виконані у рейках та у стикових накладках, і притискні планки, надіті на кріпильні елементи, ВІДПОВІДНО до корисної моделі, стикова накладка обладнана полімерним ізолятором, встановленим на поверхні стикової накладки, що ю о ю 1505 прилягає до рейки, і полімерною втулкою, встановленою на поверхні стикової накладки, зверненої до кріпильного елемента, при цьому полімерний ізолятор і полімерна втулка монолітне з'єднані між собою Полімерна втулка в МІСЦІ контакту з кріпильним елементом обладнана буртом Полімерний ізолятор і полімерна втулка виконані з мінеральних волокон, просочених термореактивним полімером Мінеральні волокна укладені одно на одне в діагональне перехресному перетині під кутом 10 -45° Таким чином, пропонована конструкція рейкового стикового ізолюючого з'єднання має наступні ВІДМІТНІ ознаки - стикова накладка обладнана полімерним ізолятором, встановленим на поверхні стикової накладки, що прилягає до рейки, і полімерною втулкою, встановленою на поверхні стикової накладки, зверненої до кріпильного елемента, при цьому полімерний ізолятор і полімерна втулка монолітно з'єднані між собою Наявність полімерного ізолятора між стиковою накладкою і поверхнею рейки забезпечує щільний контакт стикової накладки і рейки, що підвищує надійність системи «стикова накладка - рейка» Тобто наявність полімерного ізолятора забезпечує відсутність зазорів між стиковою накладкою і рейкою, що у свою чергу передбачає відсутність небезпечних ділянок у з'єднанні «стикова накладка - рейка» Крім того, застосування полімерного ізолятора між стиковою накладкою і поверхнею рейки дозволяє знизити технічні вимоги до точності виконання стикових накладок Єдність полімерної втулки і полімерного ізолятора дозволяє зменшити КІЛЬКІСТЬ складальних одиниць, що значно спрощує технологію складання рейкового стикового ізолюючого з'єднання При монтажі рейкового стикового ізолюючого з'єднання ця обставина забезпечує автономність системи «полімерна втулка - полімерний ізолятор стикова накладка», дозволяє використовувати її як окрему складальну одиницю, - стикова накладка в МІСЦІ контакту з кріпильним елементом обладнана буртом, що забезпечує контакт кріпильного елемента із стиковою наклад кою безпосередньо, - полімерний ізолятор і полімерна втулка виконані з мінеральних волокон, просочених термореактивним полімером, - мінеральні волокна укладені одно на одне в діагональне перехресному перетині під кутом 10 45° Застосування зазначеного матеріалу для виготовлення полімерного ізолятора і/або полімерної втулки дозволяє зменшити використання дорогого полімеру та інших дорогих матеріалів з повним збереженням електроізоляційних і належних механічних властивостей Таким чином, очевидно, що дане технічне вирішення забезпечує розв'язання поставленої в основу корисної моделі задачі Рейкове стикове ізолююче з'єднання складається із стикових накладок 1, розташованих з обох боків рейки 2 Між рейкою 2 і стиковими накладками 1 розташований полімерний ізолятор 3, виконаний у вигляді полімерного покриття, що складається з просочених термореактивним полімером прядок мінерального, наприклад, скляного волокна, які укладені одно на одне в діагональне перехресному перетині під кутом 10 - 45° У рейці 2 та у стикових накладках 1 співвісно розташовані отвори 4 і 5 під втулки 6 Болт 7 пропущений крізь отвори 4, 5, втулки 6 і встановлений разом з притискними планками 8 і закріплений за допомогою гайки 9 Полімерний ізолятор 3 монолітно з'єднаний з полімерною втулкою і стиковою накладкою 1 Стикова накладка 1 обладнана буртом 10 Монтаж рейкового стикового ізолюючого з'єднання здійснюють наступним чином Крізь отвори 4 і 5, стикові накладки 1 з полімерним ізолятором З і полімерною втулкою 6 пропускають болт 7 За допомогою болта 7, притискної пластини 8 і гайки 9 стикові накладки 1 разом з полімерним ізолятором 3 і полімерними втулками 6 притискаються і кріпляться до рейки 2, причому притискні планки 8 притискають до бурта 10 Таким чином, дане технічне вирішення забезпечує підвищення надійності рейкового стикового ізолюючого з'єднання, сприяє спрощенню технологи його складання 1505 є ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
