Рульова поверхня літального апарату

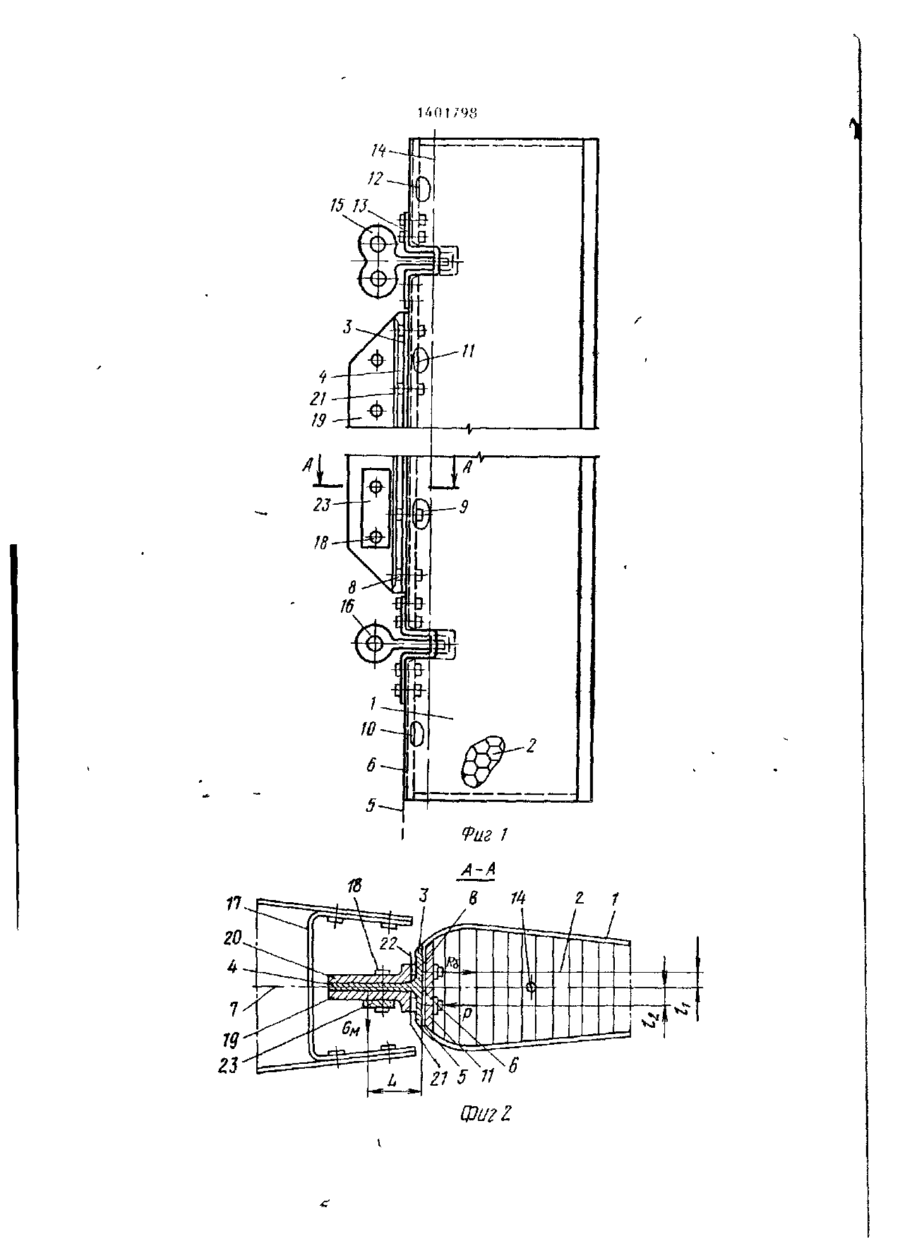

On. & u! .08AHJ ля і ч%*мди m І І О ; І Ь ^ І » \ Ш І Я ЖЗ Б И l СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУВЛИН SUni, 1401798 A2 В 64 С 9/30 4 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТЕНИЯ К (61) (21) (22) (72) (53) 1330903 4089829/40-23 14,07.86 В.Н. Кулик 629.7.025.32(088.8) Цель изобретения - улучшение эксплуатационной технологичности путем повышения надежности закрепления балансировочного груза.Цель достигается тем,что рулевая поверхность снабжена балансирами 19 и 20, закрепленными с обеих сторон ребра 4, выполненными с опорными площадками 21 и 22, взаимодействующими с гайками болтов 8 крепежа лонжерона таврового сечения с основанием 3 и ребром 4, 3 ил. (56) Авторское свидетельство СССР № 1330903, кл. В 64 С 9/30, 1985. (54) РУЛЕВАЯ ПОВЕРХНОСТЬ ЛЕТАТЕЛЬНОГО АППАРАТА (57) Изобретение относится к авиации, в частности к рулевым поверхностям. Я J 5 21-88 п г г* 7 00 1 1401798 Изобретение относится к авиации, в частности к рулевым поверхностям, и является дополнительным изобретением к основному авт.св. № 1330903. с Целью изобретения является улучшение эксплуатационной технологичности путем повышения надежности закрепления балансировочного груза. На фиг.1 изображена рулевая по(О верхность летательного аппарата; на фиг.2 - сечение А-А на фиг.1 (нейтральное положение); на фиг.З - сечение А-А на фиг.1 (крайнее отклоненное положение). 15 Рулевая поверхность летательного аппарата содержит обшивку 1, склеенную с сотовым заполнителем 2, и балансировочный груз, выполненный в виде лонжерона - профиля таврового се- 20 чения с основанием 3 и ребром 4,причем основание 3 закреплено впереди передней кромки 5 обшивки 1 на ее посадочной поверхности 6, плоскость которой выполнена перпендикулярно плоскости 25 7 хорд рулевой поверхности, при помощи болтов 8 и анкерных гаек 9, установленных на пластинах 10,11,12, склеенных с обшивкой 1 и сотовым заполнителем 2, и соединенных по осям 30 навески рулевой поверхности силовыми элементами-кницами 13, гаарнирно соединенными по оси вращения 14 рулевой поверхности с кронштейнами навески 15 и 16, закрепленными на аэродинами-35 ческой поверхности 17. На ребре 4 лонжерона, с обеих его сторон, закреплены заклепками 18 балансиры 19 и 20, выполненные с опорными площадками 21 и 22, установленными с упором 40 в головки болтов 8 крепежа балансировочного груза. При необходимости добалансировки рулевой поверхности на ребре 4 могут быть закреплены заклепками 18 грузы 23. 45 Аэродинамические нагрузки, действующие на рулевую поверхность, передаются через обшивку, сотовый запол нитель на лонжероны, воспринимающий изгибающие моменты, возникающие от действия аэродинамических нагрузок. Одновременно лонжерон, являясь балансировочным грузом, защищает рулевую поверхность от флаттера. При вибрациях рулевой поверхности инерционно-массовые силы С.м от веса ребра 4, балансиров 19 и 20 моментом G M -L стремятся развернуть лонжерон, который удерживается моментом Rg'11 + Р. 1„ из условия G M -L = Pl . 2 Отсюда видно, что сила Rg- ~ сила отрыва верхних болтов 8 будет примерно (1, - lt) в 2 раза меньше, чем в основном изобретении, так как часть 1 противодействующего момента Rj 1, создается при взаимодействии опорной площадки 22 балансира 19 с головками нижних болтов 8 крепежа балансировочного груза.Таким образом,предрасположенность к отворачиванию гораздо меньше у болтов 8, чем в основном изобретении. Однако болты 8 как верхние, так и нижние при изменении направления действия сил G w , не смогут отвернуться так как при отвороте они упираются в опорные площадки 21 и 22 соответственно и надежность закрепления балансировочного груза существенно увеличивается . Ф о р м у л а и з о б р е т е н и я Рулевая поверхность летательного аппарата по авт.св. № 1330903, о тл и ч а ю щ а я с я тем, что, с целью улучшения эксплуатационной технологичности путем повышения надежности закрепления балансировочного груза, она дополнительно снабжена балансирами, закрепленными с обеих сторон ребра, выполненными с опорными площадками, взаимодействующими с головками крепежа лонжерона. 1 ЛОЇ 7 9 8 01 7 93 Редактор Л. Волкова Составитель Л. Мишина Техред А.Кравчук Корректор-А. Тяско Заказ 490/ДСП Тираж 237 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 • Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
