Спосіб герметизації контейнерів при хіміко-термічній обробці

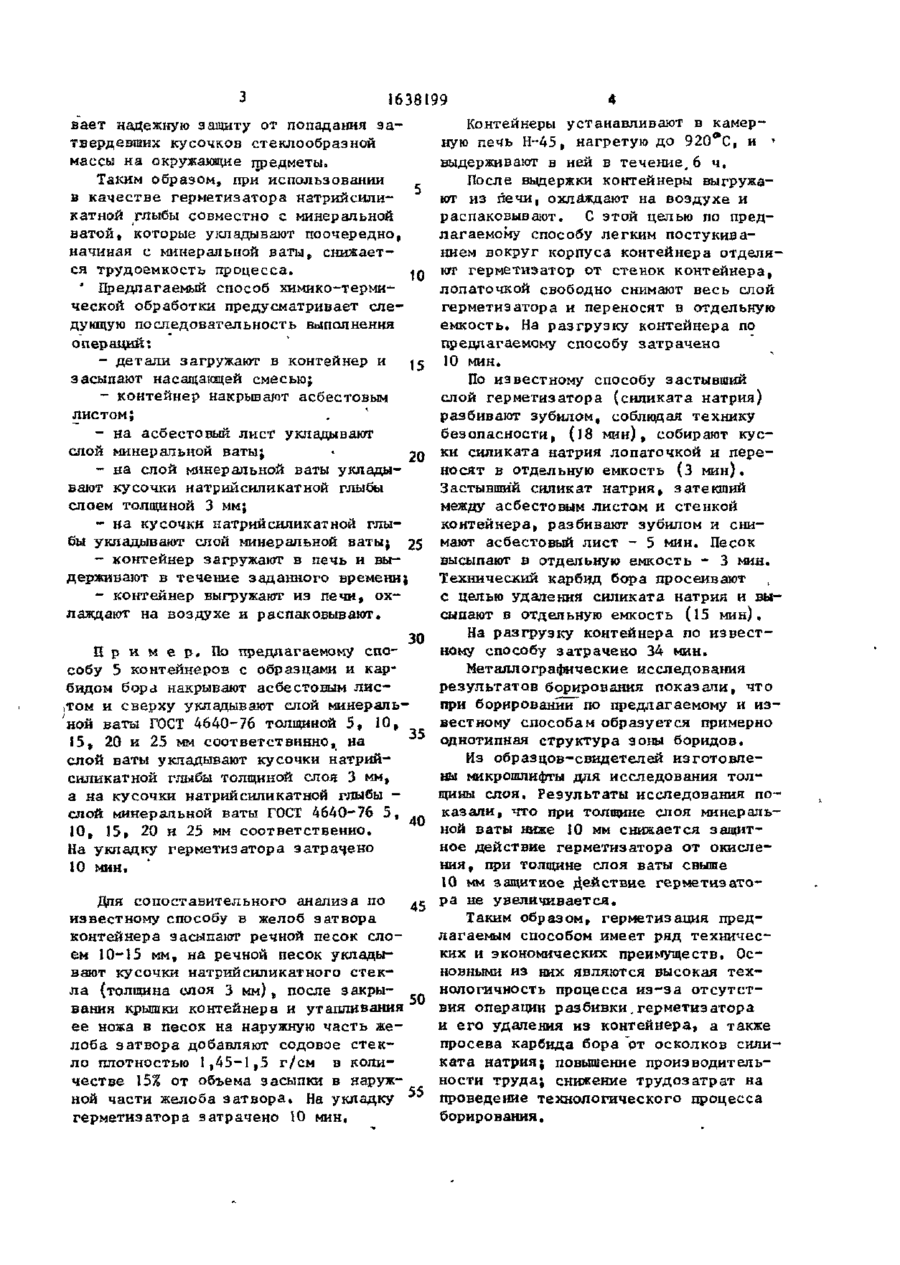

СПОСОБ ГЕРМЕТИЗАЦИИ КОНТЕЙНЕРОВ ПРИ ХИМИКО-ТЕРМИЧЕСКОЙ ОБРАБОТКЕ, включающий укладку на поверхность смеси листа асбеста и размещение на нем герметизатора с последующим н а г ревом до полунения плавкого затвора, о т л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости и повышения надежности, в качестве герметизатора используют натрийсиликатную глыбу и минеральную в а т у , которые укладыв ают по слойно, начиная с минер альной ваты. 'лоизолирукщими свойствами. Минеральная вата обладает микропористой струк турой, причем при 600 С поры закрываются. Вследствие этого образуется сплошной непроницаемый для воздуха защитный верхний слой, предохраняющий насыщающую смесь от окисления при нагреве контейнера с деталями до температуры расплавления стекла. При 800°С натриисиликатное стекло расплав ляется и затекает между волокнами нижнего слоя ваты, который является хорошей границей раздела плавкого затвора и реакционного пространства контейнера. При разгерметизации контейнера облегчается разбивка контейнера за счет наличия, во-первых, волокон ваты между затвердевшей стеклообразной массой> делающей ее менее прочной и бол е е хрупкой, и, во-вторых, наличия верхнего слоя ваты, который обеспечи І638І99 вает надежную защиту от попадания затвердевших кусочков стеклообразной массы на окружакшще предметы* Таким образом, при использовании в качестве герметизатора натрийсиликатной глыбы совместно с минеральной ватой, которые укладывают поочередно, начиная с минер ал ьной в аты, снижается трудоемкость процесса. JQ ' Предлагаемый способ химико-термической обработки предусматривает следующую последовательность выполнения операций; - детали загружают в контейнер и ^ засыпают насащающей смесью; - контейнер накрывают асбестовым листом; - на асбестовый лист укладывают слой минеральной ваты; * 20 - на слой минеральной ваты укладывают кусочки натрийсиликатной глыбы слоем толщиной 3 мм; - на кусочки натрийсиликатной глыбы укладывашт слой минеральной ваты; 25 - контейнер загружают в печь и выдерживают в течение заданного времени; - контейнер выгружают из печи, охлаждают на воздухе и распаковывают. 30 П р и м е р . По предлагаемому способу 5 контейнеров с образцами и карбидом бора накрывают асбестовым лиспом и сверху укладывают слой минеральной ваты ГОСТ 4640-76 толщиной 5, 10, 35 15, 20 и 25 мм соответствшгао, на слой ваты укладывают кусочки натрийсиликатной глыбы толщиной слоя 3 мм, а на кусочки натрийсиликатной глыбы слой минеральной ваты ГОСТ 4640-76 5, 40 10, 15, 20 и 25 мм соответственно. На укладку герметизатора затрачено 10 мин* Для сопоставительного анализа по 45 известному способу в желоб затвора контейнера засыпают речной песок слоем 10-15 мм, на речной песок укладывают кусочки натрийсиликатного стекла (толщина слоя 3 мм), после закрывания крышки контейнера и утапливания 50 ее ножа в песок на наружную часть желоба затвора добавляют содовое стекло плотностью 1,45-1,5 г/см в количестве 15% от объема засыпки в наружной части желоба затвора. На укладку 55 герметизатора затрачено 10 мин. Контейнеры устанавливают в камерную печь Н-45, нагретую до 920 С, и ' выдерживают в ней в течение,6 ч. После выдержки контейнеры выгружают из печи, охлаждают на воздухе и распаковывают, С этой целью по предлагаемому способу легким постукиванием вокруг корпуса контейнера отделяют герметизатор от стенок контейнера, лопаточкой свободно снимают весь слой герметизатора и переносят в отдельную емкость. На разгрузку контейнера по предлагаемому способу затрачено 10 мин. По известному способу застывший слой герметизатора (силиката натрия) разбивают зубилом, соблюдая технику безопасности, (18 мин), собирают куски силиката натрия лопаточкой и переносят в отдельную емкость (3 мин). Застывший силикат натрия, затекший между асбестовым листам и стенкой контейнера, разбивают зубилом и снимают асбестовый лист - 5 мин. Песок высыпают в отдельную емкость - 3 мин. Технический карбид бора просеивают с целью удаления силиката натрия и высыпают в отдельную емкость (15 мин). На разгрузку контейнера по известному способу затрачено 34 мин. Металлографические исследования результатов борирования показали, что при борированиїГ по предлагаемому и известному способам образуется примерно однотипная структура зоны боридов. Из образцов-свидетелей изготовлены микропшифты для исследования толщины слоя. Результаты исследования показали, что при толщине слоя минеральной ваты ниже 10 мм снижается защитное действие герметизатора от окисления, при толщине слоя ваты свыше 10 мм защитное Действие герметизатора не увеличивается. Таким образом, герметизация предлагаемым способом имеет ряд технических и экономических преимуществ. Основными из них являются высокая технологичность процесса из-за отсутствия операции разбивки.герметизатора и его удаления из контейнера, а также просева карбида бора от осколков силиката натрия; повышение производительности труда; снижение трудозатрат на проведение технологического процесса борирования. 1638199 Редактор А.Маковская Составитель Л.Бурлинова Техред М.Дидык Корректор С.Черни Заказ 903 Тираж 568 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
