Hасосhа устаhовка

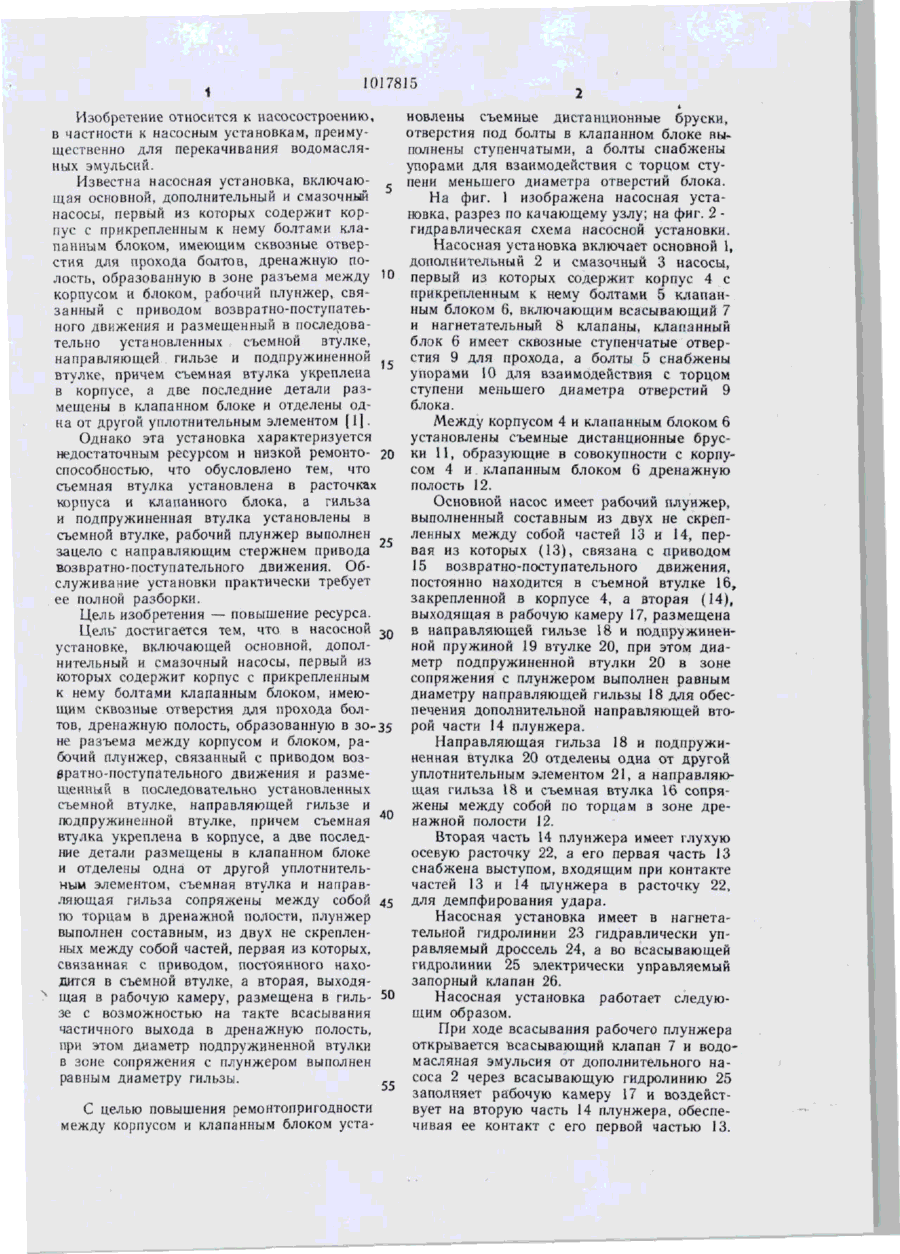

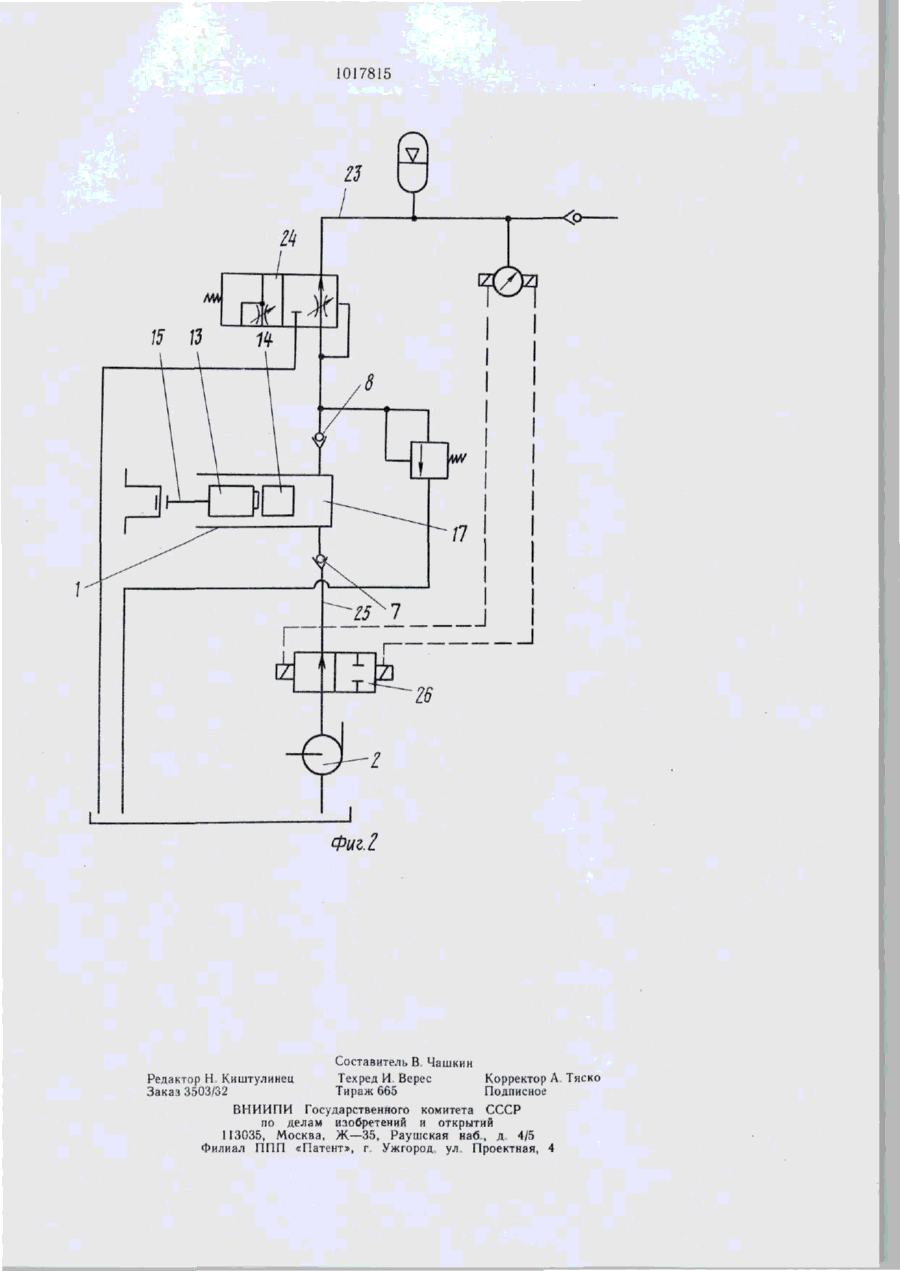

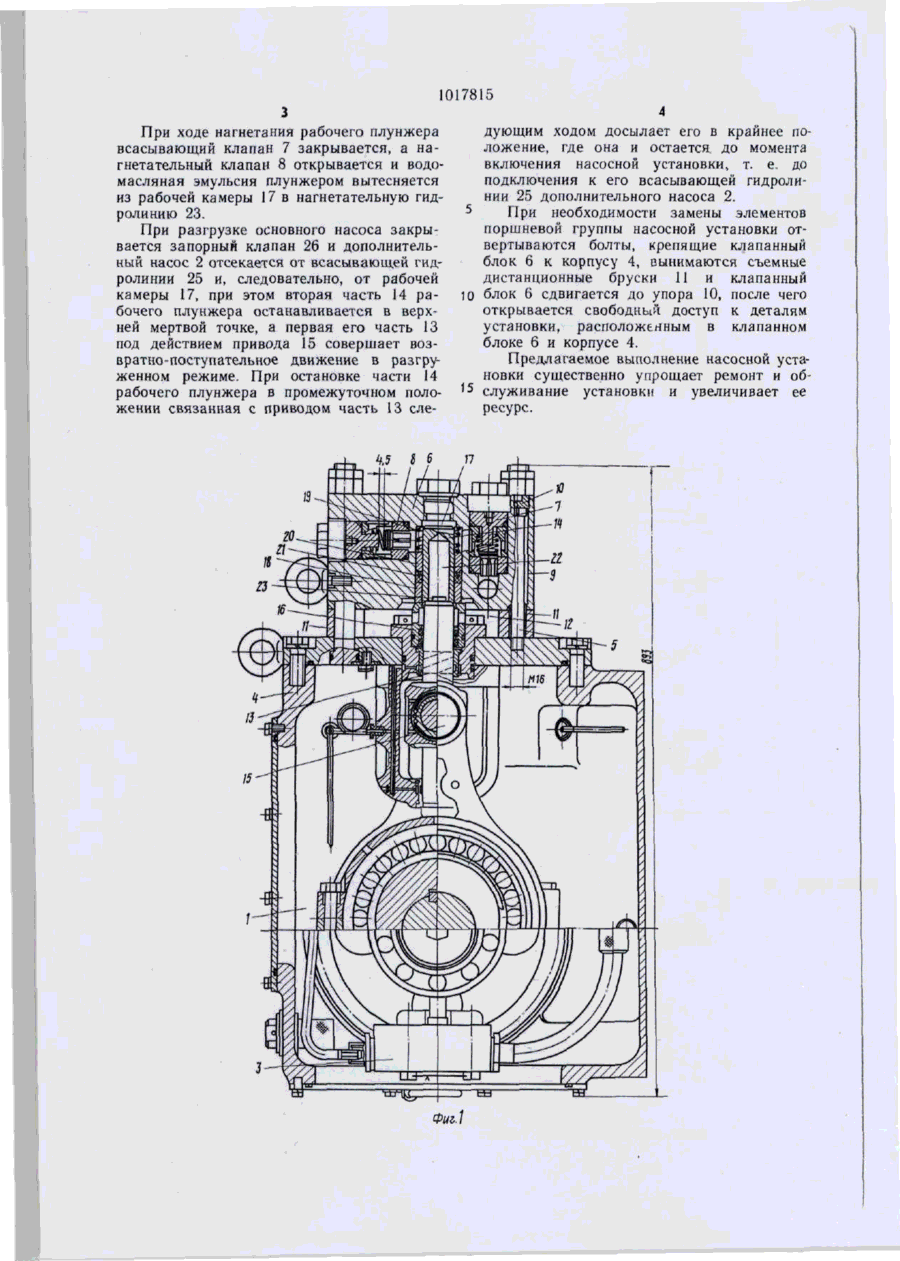

1. НАСОСНАЯ УСТАНОВКА, включающая основной, дополнительный и смазочный насосы, первый из которых содержит корпус с прикрепленным к нему болтами клапанным блоком, имеющим сквозные отверстия для прохода болтов, дренажную полость, образованную в зоне разъема между корпусом и блоком, рабочий плунжер, связанный с приводом возвратно-поступательного движения и размещенный в последовательно установленных съемной втулке направляющей гильзе и подпружиненной втулке, причем съемная втулка укреплена в корпусе, а две последние детали размещены в клапанном блоке и отделены одна от другой уплотнительным элементом, отличающаяся тем, что, с целью повышения ресурса, съемная втулка и направляющая гильза сопряжены между собой по торцам в дренажной полости, плунжер выполнен составным, из двух не скрепленных между собой частей, первая из которых, связанная с приводом, постоянно находится в съемной втулке, а вторая, выходящая в рабочую камеру, размещена в гильзе с возможностью на такте всасывания частичного выхода в дренажную полость, при этом диаметр подпружиненной втулки в зоне сопряжения с плунжером выполнен равным диаметру гильзы. 2. Установка по п. 1, отличающаяся тем, что, с целью повышения ремонтопригодности, между корпусом и клапанным блоком установлены съемные дистанционные бруски, отверстия под болты в клапанном блоке внполнены ступенчатыми, а болты снабжены упорами для взаимодействия с торцом ступени меньшего диаметра отверстий блока. Р 9 00 О! 10178І5 Изобретение относится к насосостроению, в частности к насосным установкам, преимущественно для перекачивания водомасляных эмульсий. Известна насосная установка, включающая основной, дополнительный и смазочный насосы, первый из которых содержит корпус с прикрепленным к нему болтами клапанным блоком, имеющим сквозные отверстия для прохода болтов, дренажную полость, образованную в зоне разъема между корпусом и блоком, рабочий плунжер, связанный с приводом возвратно-поступатеьного движения и размещенный в последовательно установленных съемной втулке, направляющей гильзе и подпружиненной втулке, причем съемная втулка укреплена в корпусе, а две последние детали размещены в клапанном блоке и отделены одна от другой уплотнительным элементом [1]. Однако эта установка характеризуется недостаточным ресурсом и низкой ремонто- 20 способностью, что обусловлено тем, что съемная втулка установлена в расточках корпуса и клапанного блока, а гильза и подпружиненная втулка установлены в съемной втулке, рабочий плунжер выполнен зацело с направляющим стержнем привода 25 возвратно-поступательного движения. Обслуживание установки практически требует ее полной разборки. Цель изобретения — повышение ресурса. Цель" достигается тем, что в насосной 3 0 установке, включающей основной, дополнительный и смазочный насосы, первый из которых содержит корпус с прикрепленным к нему болтами клапанным блоком, имеющим сквозные отверстия для прохода болтов, дренажную полость, образованную в зо-35 не разъема между корпусом и блоком, рабочий плунжер, связанный с приводом возератно-поступательного движения и размещенный в последовательно установленных съемной втулке, направляющей гильзе и подпружиненной втулке, причем съемная 40 втулка укреплена в корпусе, а две последние детали размещены в клапанном блоке и отделены одна от другой уплотнительным элементом, съемная втулка и направляющая гильза сопряжены между собой 45 по торцам в дренажной полости, плунжер выполнен составным, из двух не скрепленных между собой частей, первая из которых, связанная с приводом, постоянного находится в съемной втулке, а вторая, выходя1 щая в рабочую камеру, размещена в гиль- 50 зе с возможностью на такте всасывания частичного выхода в дренажную полость, при этом диаметр подпружиненной втулки в зоне сопряжения с плунжером выполнен равным диаметру гильзы. С целью повышения ремонтопригодности между корпусом и клапанным блоком уста новлены съемные дистанционные бруски, отверстия под болты в клапанном блоке выполнены ступенчатыми, а болты снабжены упорами для взаимодействия с торцом ступени меньшего диаметра отверстий блока. На фиг. 1 изображена насосная установка, разрез по качающему узлу; на фиг. 2 гидравлическая схема насосной установки. Насосная установка включает основной 1, дополнительный 2 и смазочный 3 насосы, первый из которых содержит корпус 4 с прикрепленным к нему болтами 5 клапанным блоком 6, включающим всасывающий 7 и нагнетательный 8 клапаны, клапанный блок 6 имеет сквозные ступенчатые отверстия 9 для прохода, а болты 5 снабжены упорами 10 для взаимодействия с торцом ступени меньшего диаметра отверстий 9 блока. Между корпусом 4 и клапанным блоком 6 установлены съемные дистанционные бруски 11, образующие в совокупности с корпусом 4 и клапанным блоком 6 дренажную полость 12. Основной насос имеет рабочий плунжер, выполненный составным из двух не скрепленных между собой частей 13 и 14, первая из которых (13), связана с приводом 15 возвратно-поступательного движения, постоянно находится в съемной втулке 16, закрепленной в корпусе 4, а вторая (14), выходящая в рабочую камеру 17, размещена в направляющей гильзе 18 и подпружиненной пружиной 19 втулке 20, при этом диаметр подпружиненной втулки 20 в зоне сопряжения с плунжером выполнен равным диаметру направляющей гильзы 18 для обеспечения дополнительной направляющей втоР°й части 14 плунжера. Направляющая гильза 18 и подпружиненная втулка 20 отделены одна от другой уплотнительным элементом 21, а направляющая гильза 18 и съемная втулка 16 сопряжены между собой по торцам в зоне дренажной полости 12. Вторая часть 14 плунжера имеет глухую осевую расточку 22, а его первая часть 13 снабжена выступом, входящим при контакте частей 13 и 14 плунжера в расточку 22, п ля • - демпфирования удара. Насосная установка имеет в нагнетательной гидролинии 23 гидравлически управляемый дроссель 24, а во всасывающей гидролинии 25 электрически управляемый запорный клапан 26. Насосная установка работает следующим образом. При ходе всасывания рабочего плунжера открывается всасывающий клапан 7 и водомасляная эмульсия от дополнительного насоса 2 через всасывающую гидролинию 25 заполняет рабочую камеру 17 и воздействует на вторую часть 14 плунжера, обеспечивая ее контакт с его первой частью 13. 1017815 При ходе нагнетания рабочего плунжера всасывающий клапан 7 закрывается, а нагнетательный клапан 8 открывается и водомасляная эмульсия плунжером вытесняется из рабочей камеры 17 в нагнетательную гидролинию 23. При разгрузке основного насоса закрывается запорный клапан 26 и дополнительный насос 2 отсекается от всасывающей гидролинии 25 и, следовательно, от рабочей камеры 17, при этом вторая часть 14 рабочего плунжера останавливается в верхней мертвой точке, а первая его часть 13 под действием привода 15 совершает возвратно-поступательное движение в разгруженном режиме. При остановке части 14 рабочего плунжера в промежуточном положении связанная с приводом часть 13 сле дующим ходом досылает его в крайнее положение, где она и остается до момента включения насосной установки, т. е. до подключения к его всасывающей гидролинии 25 дополнительного насоса 2. 5 При необходимости замены элементов поршневой группы насосной установки отвертываются болты, крепящие клапанный блок 6 к корпусу 4, вынимаются съемные дистанционные бруски 11 и клапанный 10 блок 6 сдвигается до упора 10, после чего открывается свободный доступ к деталям установки, расположенным в клапанном блоке 6 и корпусе 4. Предлагаемое выполнение насосной установки существенно упрощает ремонт и об15 служивание установки и увеличивает ее ресурс. Фиг.1 1017815 Фиг. 2 Составитель В Чашкнн РедакторН Кнштулинец Техред И Верес Корректор А Тяско Заказ 3503/32 Тираж 665 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужіород ул Проектная, 4
