Поворотна колонка гідравлічного колісного екскаватора

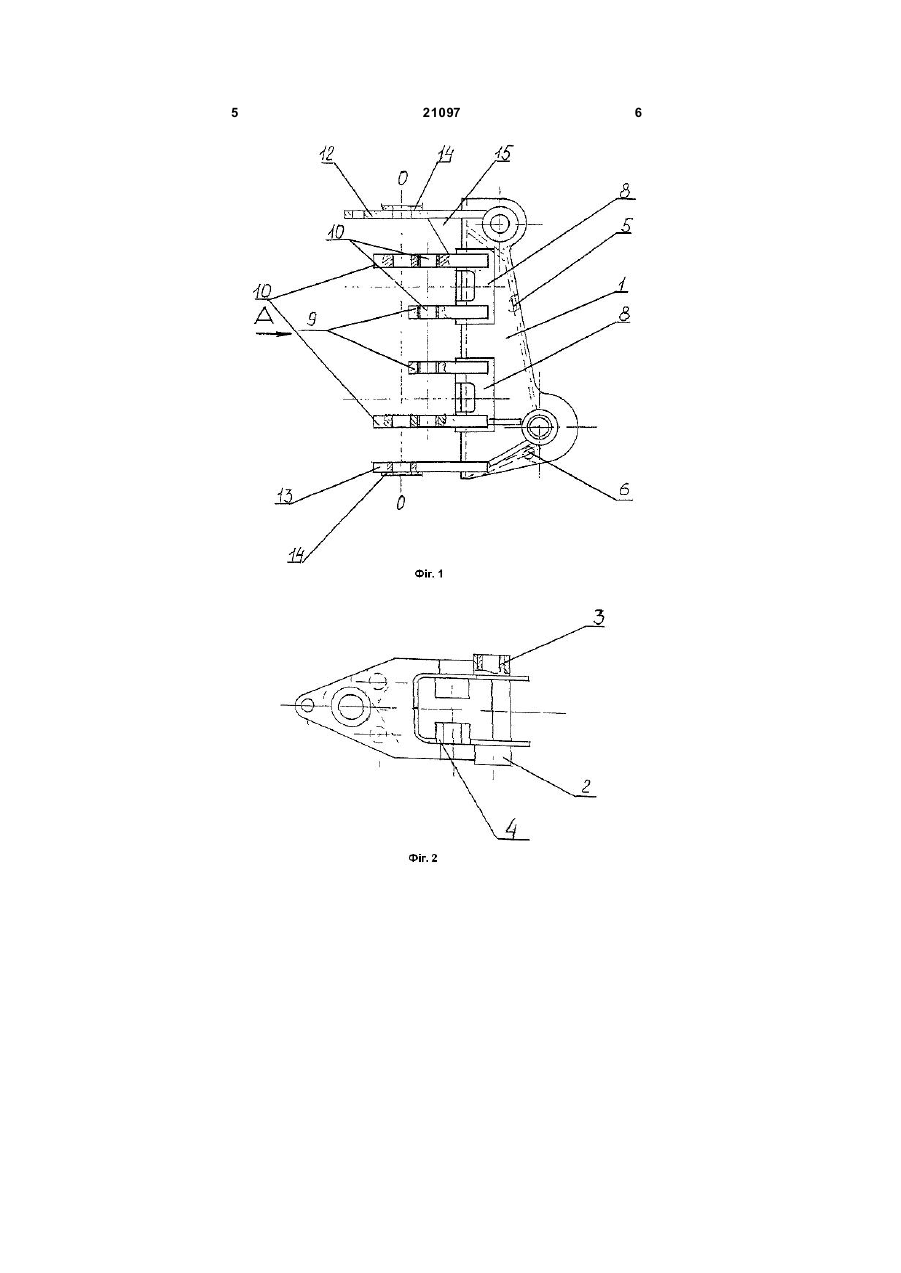

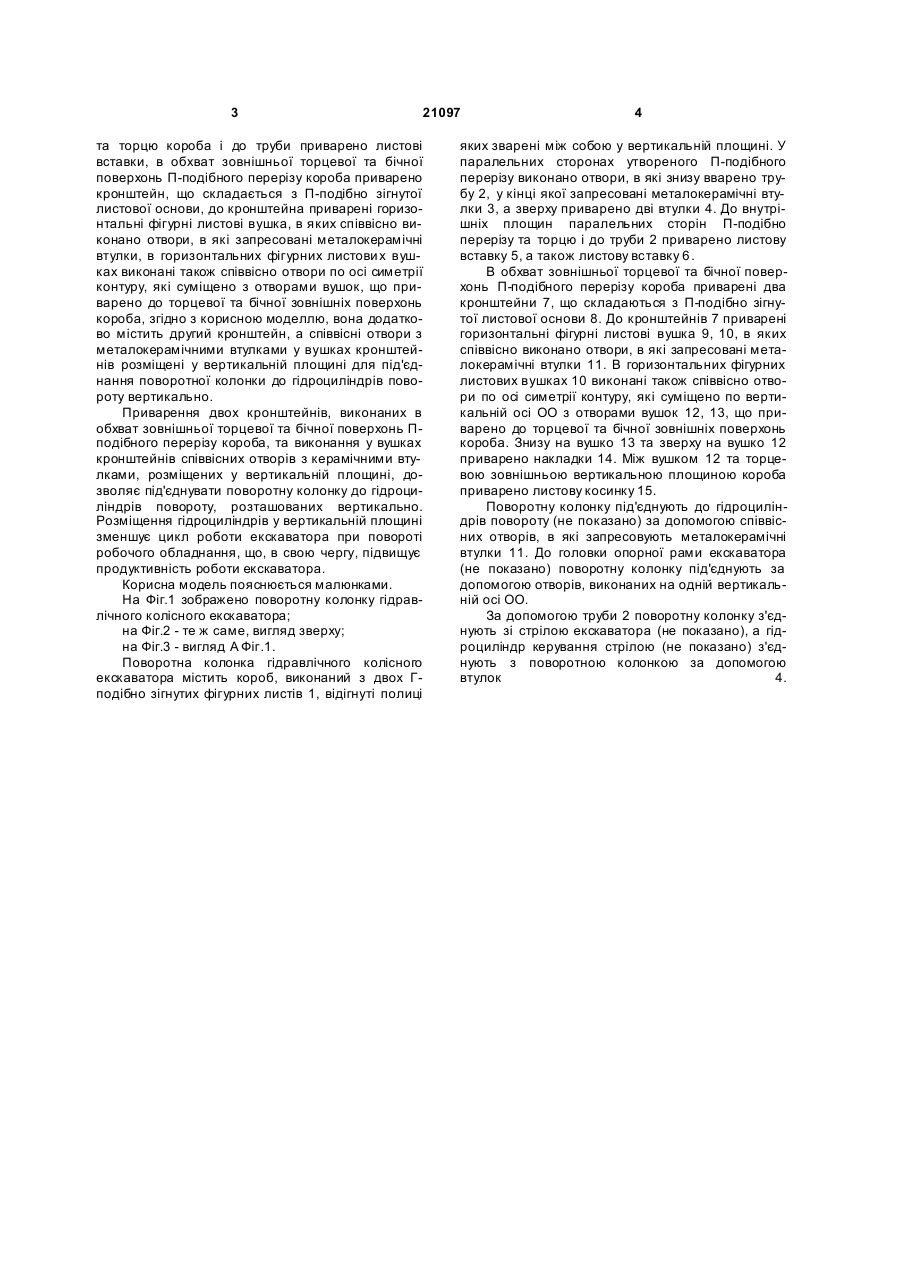

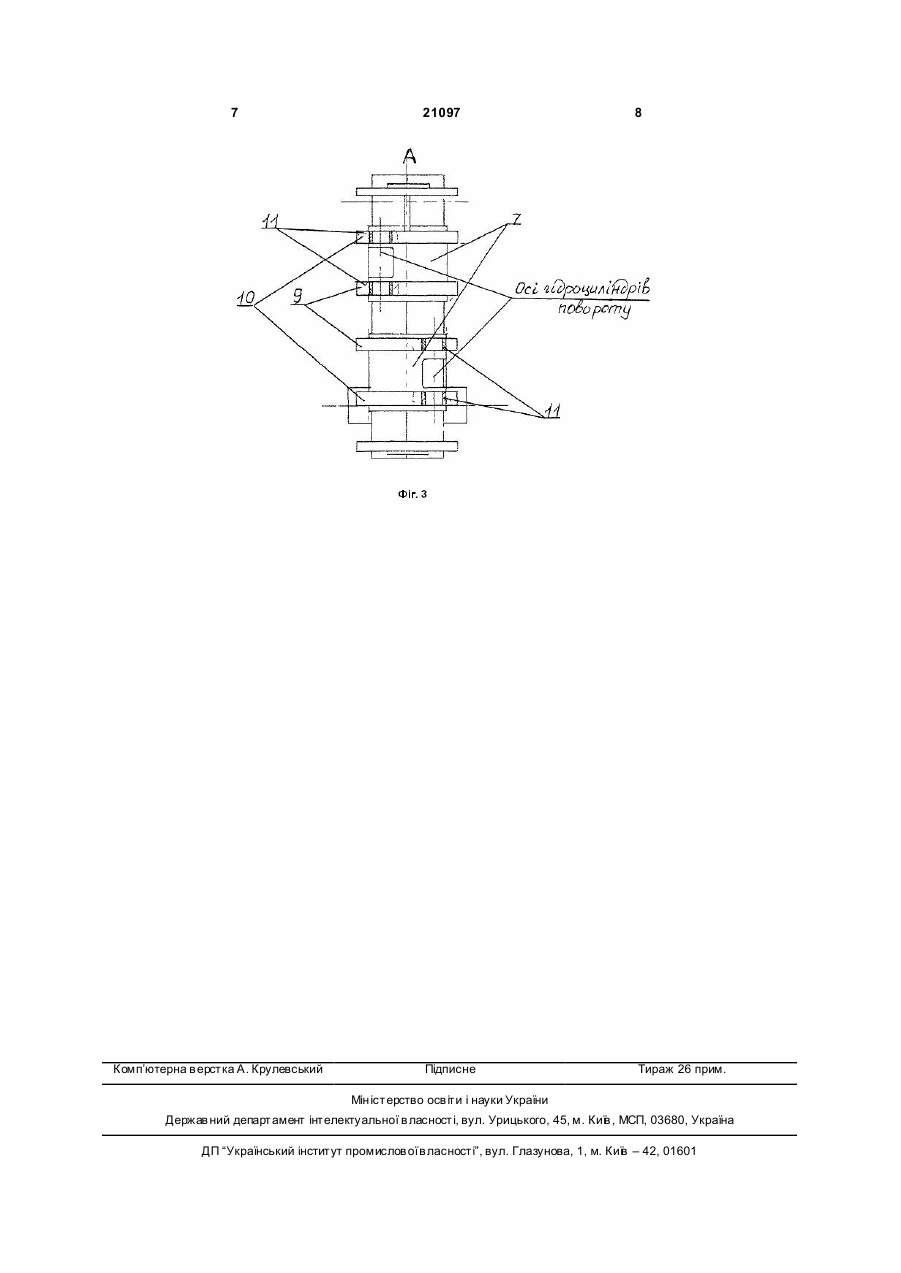

Поворотна колонка гідравлічного колісного екскаватора, що містить короб, виконаний з двох Г-подібно зігнути х фігурних листів, відігнуті полиці яких зварені між собою у вертикальній площині, у паралельних сторонах утвореного П-подібного перерізу короба виконано отвори, в які знизу вварено трубу, у кінці якої запресовані металокерамічні втулки, а зверху приварено дві втулки, до внутрішніх площин паралельних сторін П-подібно 3 21097 та торцю короба і до труби приварено листові вставки, в обхват зовнішньої торцевої та бічної поверхонь П-подібного перерізу короба приварено кронштейн, що складається з П-подібно зігнутої листової основи, до кронштейна приварені горизонтальні фігурні листові вушка, в яких співвісно виконано отвори, в які запресовані металокерамічні втулки, в горизонтальних фігурних листови х вушках виконані також співвісно отвори по осі симетрії контуру, які суміщено з отворами вушок, що приварено до торцевої та бічної зовнішніх поверхонь короба, згідно з корисною моделлю, вона додатково містить другий кронштейн, а співвісні отвори з металокерамічними втулками у вушках кронштейнів розміщені у вертикальній площині для під'єднання поворотної колонки до гідроциліндрів повороту вертикально. Приварення двох кронштейнів, виконаних в обхват зовнішньої торцевої та бічної поверхонь Пподібного перерізу короба, та виконання у вушках кронштейнів співвісних отворів з керамічними втулками, розміщених у вертикальній площині, дозволяє під'єднувати поворотну колонку до гідроциліндрів повороту, розташованих вертикально. Розміщення гідроциліндрів у вертикальній площині зменшує цикл роботи екскаватора при повороті робочого обладнання, що, в свою чергу, підвищує продуктивність роботи екскаватора. Корисна модель пояснюється малюнками. На Фіг.1 зображено поворотну колонку гідравлічного колісного екскаватора; на Фіг.2 - те ж саме, вигляд зверху; на Фіг.3 - вигляд А Фіг.1. Поворотна колонка гідравлічного колісного екскаватора містить короб, виконаний з двох Гподібно зігнутих фігурних листів 1, відігнуті полиці 4 яких зварені між собою у вертикальній площині. У паралельних сторонах утвореного П-подібного перерізу виконано отвори, в які знизу вварено трубу 2, у кінці якої запресовані металокерамічні втулки 3, а зверху приварено дві втулки 4. До внутрішніх площин паралельних сторін П-подібно перерізу та торцю і до труби 2 приварено листову вставку 5, а також листову вставку 6 . В обхват зовнішньої торцевої та бічної поверхонь П-подібного перерізу короба приварені два кронштейни 7, що складаються з П-подібно зігнутої листової основи 8. До кронштейнів 7 приварені горизонтальні фігурні листові вушка 9, 10, в яких співвісно виконано отвори, в які запресовані металокерамічні втулки 11. В горизонтальних фігурних листових вушках 10 виконані також співвісно отвори по осі симетрії контуру, які суміщено по вертикальній осі ОО з отворами вушок 12, 13, що приварено до торцевої та бічної зовнішніх поверхонь короба. Знизу на вушко 13 та зверху на вушко 12 приварено накладки 14. Між вушком 12 та торцевою зовнішньою вертикальною площиною короба приварено листову косинку 15. Поворотну колонку під'єднують до гідроциліндрів повороту (не показано) за допомогою співвісних отворів, в які запресовують металокерамічні втулки 11. До головки опорної рами екскаватора (не показано) поворотну колонку під'єднують за допомогою отворів, виконаних на одній вертикальній осі ОО. За допомогою труби 2 поворотну колонку з'єднують зі стрілою екскаватора (не показано), а гідроциліндр керування стрілою (не показано) з'єднують з поворотною колонкою за допомогою втулок 4. 5 21097 6 7 Комп’ютерна в ерстка А. Крулевський 21097 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
