Електронно-променева гармата

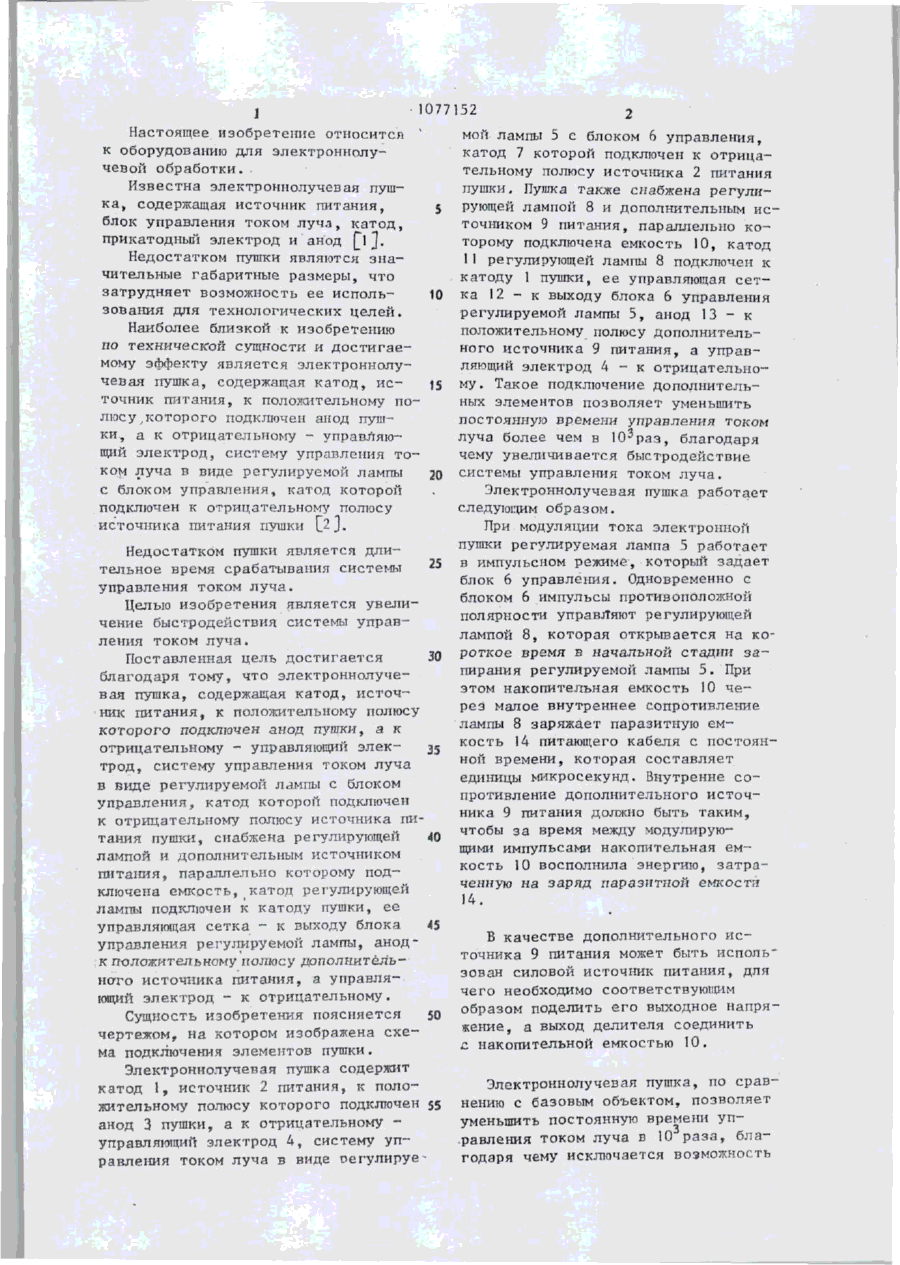

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. W * О І З З СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1077152 3(51) А В 23 К 15/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) (22) 3473773/25-27 14.06.82 подключен анод пушки, а к отриггательному - управляющий электрод, систему управления током луча в виде регулируемой лампы с блоком управления, катод которой подключен к отрицательному полюсу источника питания пушки, о т л и ч а ю щ а я - с я тем, что, с целью увеличения быстродействия системы управления током луча, она снабжена регулирующей лампой и дополнительным источником питания, параллельно которому подключена емкость, катод р е гулирующей лампы подключен к к а тоду пушки, ее управляющая сетка к выходу блока управления регулируемой лампы, анод - к положительному полюсу дополнительного источника питания, а управляющий трод - к отрицательному. .(72) В.И.Ташлай, В.В.Галушка, O.K.Назаренко и В.Е.Локшин (71) Ордена Ленина и ордена Трудового Красного Знамени институт электросварки им, Е.О.Патона (53) 621 .791,72.03(088.8) (56) 1, Г.С.Крыштаб и Л.А.Кравчук. "Электроннолучевая установка для микросварки и микрообработки с энергией электродов до 50 к э в " , "Автоматическая сварка", № 8, 1968. 2. В.Е.Локшин и д р . "Электроннолучевая аппаратура Э А 60/60 мощноЛ стью 60 кВ", "Автоматическая сварк а " , № 6, 1980 (прототип). (54)(57) ЭЛЕКТРОННОЛУЧЕВАЯ П Ш А У К, содержащая катод, источник питания, к положительному полюсу которого о 5 Ю 5 ел J-V v 1 1077152 Настоящее изобретение относится ' к оборудованию для электроннолучевой обработки. Известна электроннолучевая пушк а , содержащая источник питания, блок управления током луча, катод, прикатодный электрод и анод £] ] . Недостатком пушки являются значительные габаритные размеры, что затрудняет возможность ее использования для технологических целей. Наиболее близкой к изобретению по технической сущности и достигаемому эффекту является электроннолучевая пушка, содержащая катод, и с точник питания, к положительному полюсу ..которого подключен апод пушки, а к отрицательному - управляющий электрод, систему управления т о ком луча в виде регулируемой лампы с блоком управления, катод которой подключен к отрицательному полюсу источника питания пушки [2J. 5 10 J5 20 Недостатком пушки является длительное время срабатывания системы " управления током луча. Целью изобретения является увеличение быстродействия системы управления током луча. Поставленная цель достигается 30 благодаря тому, что электроннолучевая пушка, содержащая катод, источник питания, к положительному полюсу которого подключен анод путкиу а к отрицательному - управляющей элек35 трод, систему управления током луча в виде регулируемой лампы с блоком управления, катод которой подключен к отрицательному полюсу источника питания пушки, снабжена регулирующей 40 лампой и дополнительным источником питания, параллельно которому подключена емкость, катод регулирующей лампы подключен к катоду пушки, ее управляющая сетка - к выходу блока 45 управления регулируемой лампы, анодк положительному полюсу дополнительного источника питания, а управляющий электрод - к отрицательному. Сущность изобретения поясняется 50 чертежом, на котором изображена с х е ма подключения элементов пушки. Электроннолучевая пушка содержит катод 1, источник 2 питания, к положительному полюсу которого подключен 55 анод 3 пушки, а к отрицательному управляющий электрод 4, систему управления током луча в виде регулируем мой лампы 5 с блоком 6 управления, катод 7 которой подключен к отрицательному полюсу источника 2 питания пушки. Пушка также снабжена регулирующей лампой 8 и дополнительным источником 9 питания, параллельно которому подключена емкость 10, катод І 1 регулирующей лампы 8 подключен к катоду 1 пушки, ее управляющая сетка 12 - к выходу блока 6 управления регулируемой лампы 5, анод 13 - к положительному полюсу дополнительного источника 9 питания, а управляющий электрод 4 - к отрицательному. Такое подключение дополнительных элементов позволяет уменьшить постоянную времени управления током луча более чем в Ю^раз, благодаря чему увеличивается быстродействие системы управления током луча. Электроннолучевая пушка работает следующим образом. При модуляции тока электронной пушки регулируемая лампа 5 работает в импульсном режиме, который задает блок 6 управления. Одновременно с блоком 6 импульсы противоположной полярности управляют регулирующей лампой 8, которая открывается на короткое время в начальной стадии запирания регулируемой лампы 5. При этом накопительная емкость 10 через малое внутреннее сопротивление лампы 8 заряжает паразитную емкость 14 питающего кабеля с постоянной времени, которая составляет единицы микросекунд. Внутренне сопротивление дополнительного источника 9 питания должно быть таким, чтобы за время между модулирующими импупьсами накопительная емкость 10 восполнила энергию, затраченную на заряд паразитной емкости 14. Б качестве дополнительного источника 9 питания может быть исполь" зован силовой источник питания, для чего необходимо соответствующим образом поделить его выходное напряжение, а выход делителя соединить с накопительной емкостью 30. Электроннолучевая пушка, по сравнению с базовым объектом, позволяет уменьшить постоянную времени управления током луча в 10 раза, благодаря чему исключается возможность З 1077152 4 появления дефектов в сварном соедиисключения пропадания сигнала обнении и увеличивается надежность ратной связи из-за оплавления кросистемы слежения за стыком,-за счет мок стыка. Составитель В.Мельников Редактор А.Улыбина Техред Ж.Кастелевич Корректор 0.Луговая Заказ 4744/ДСП Тираж 760 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул,Проектная, 4
