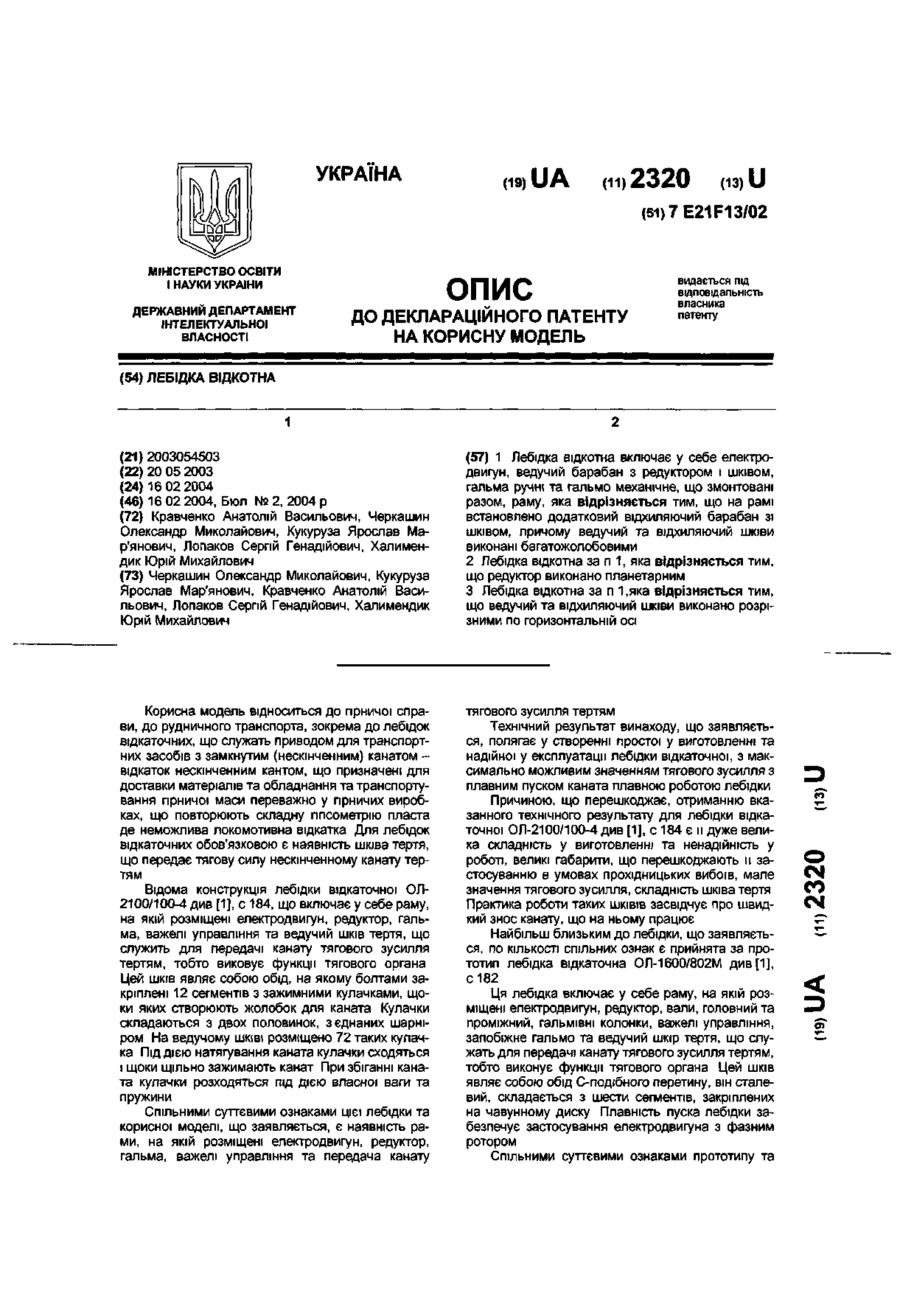

Лебідка відкотна

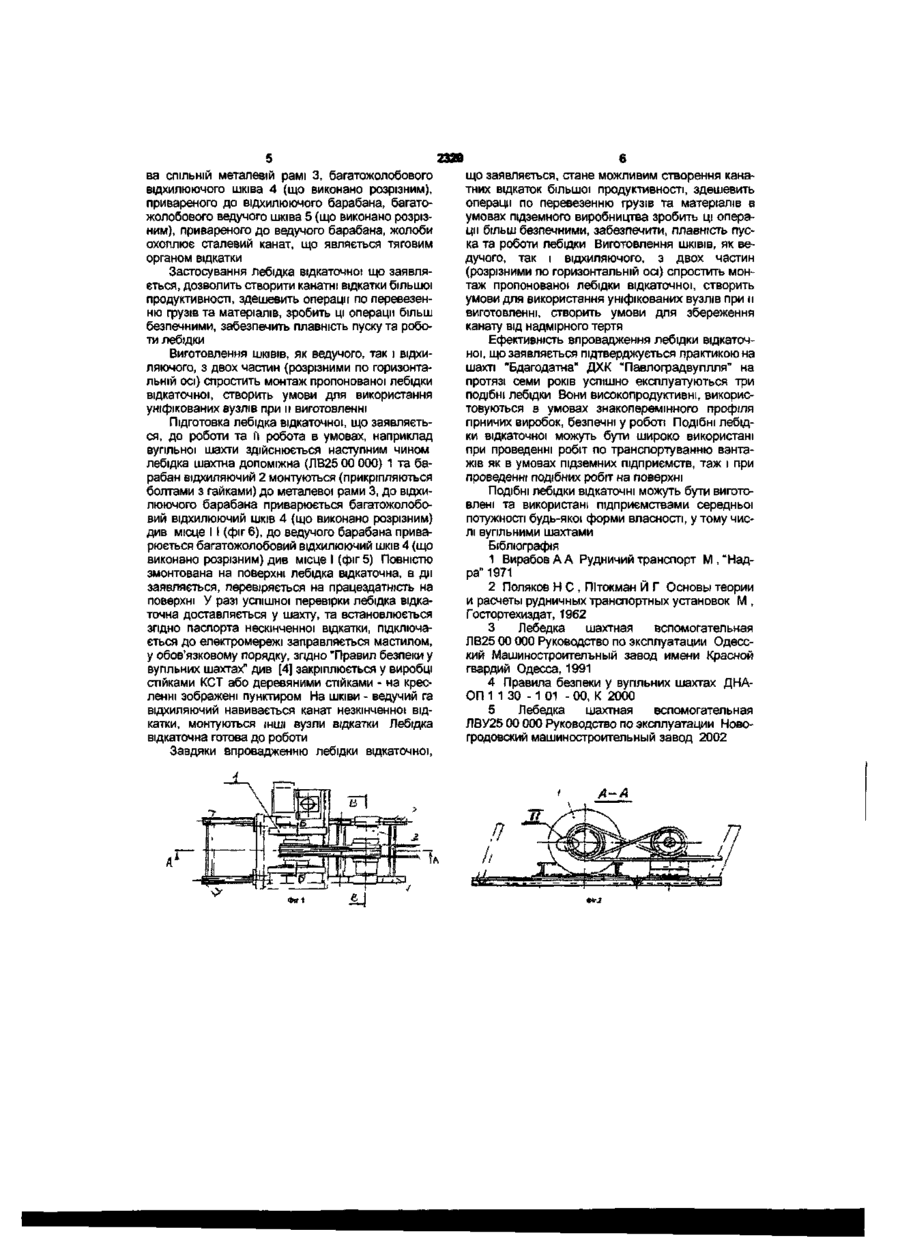

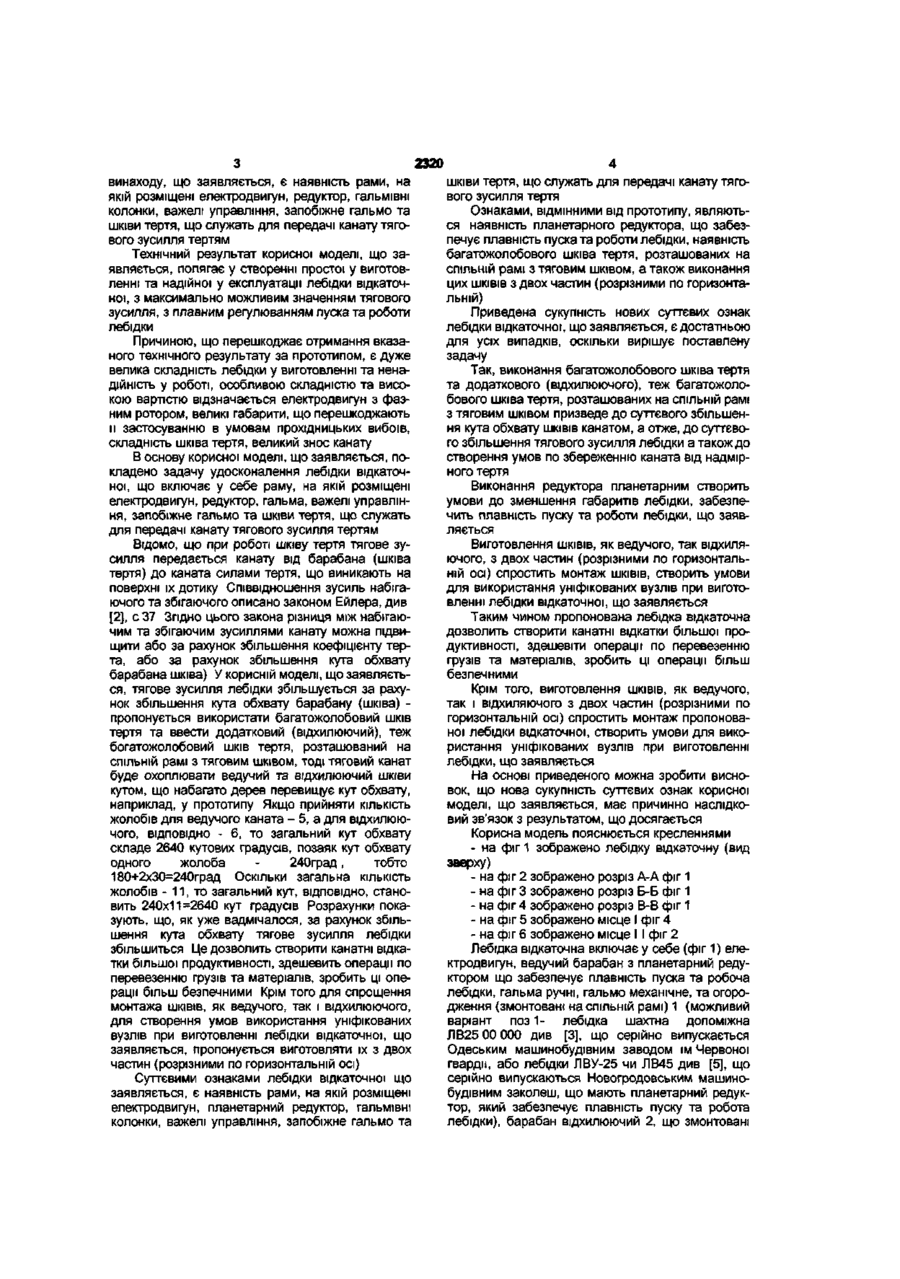

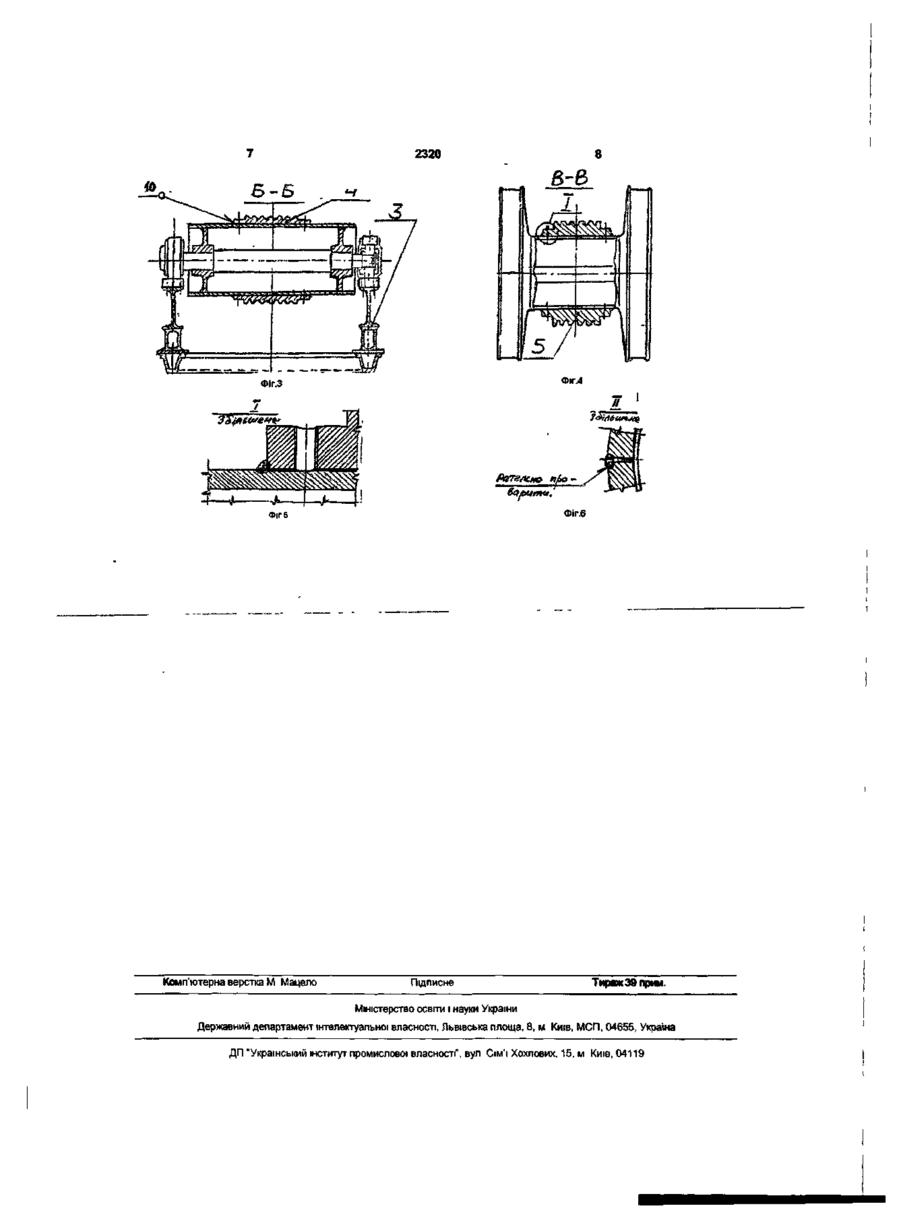

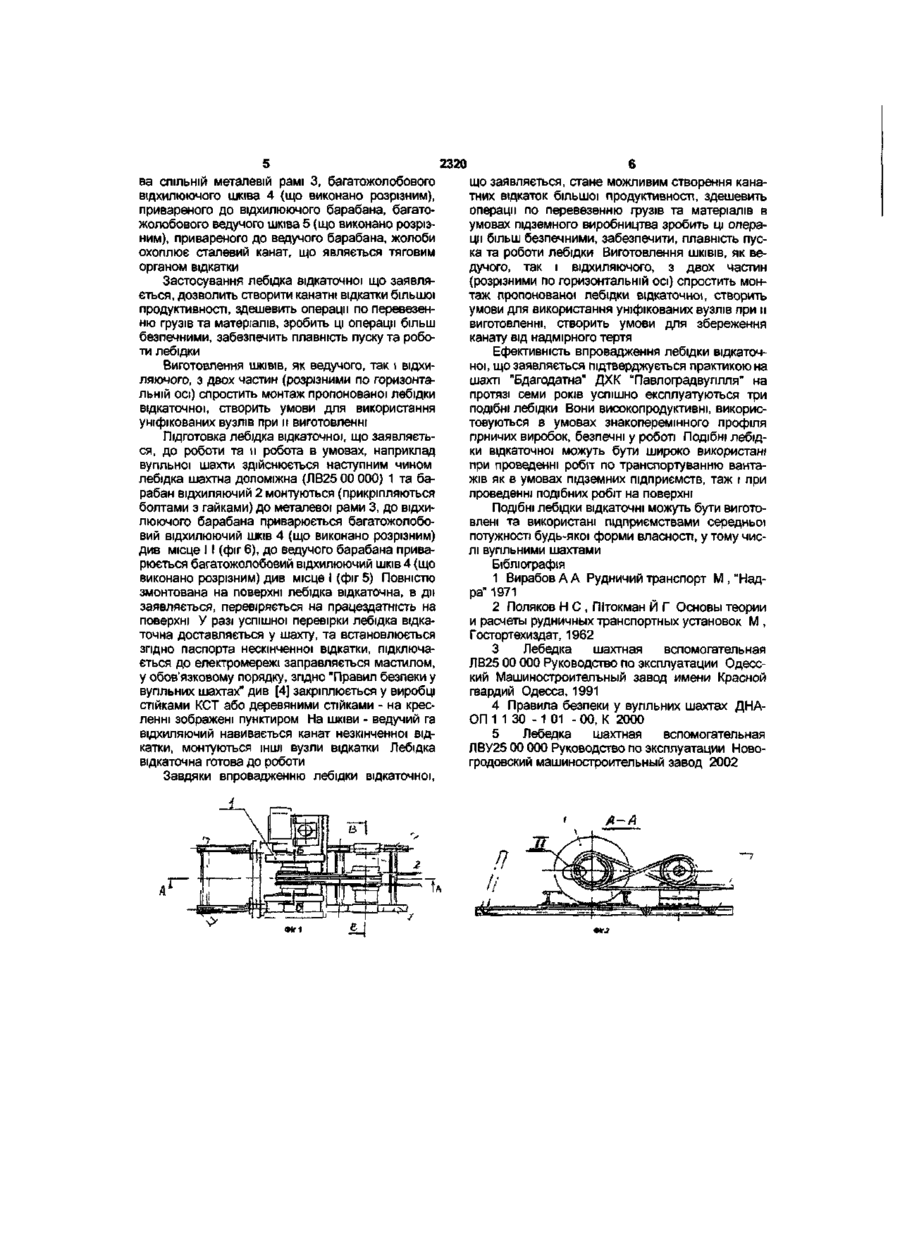

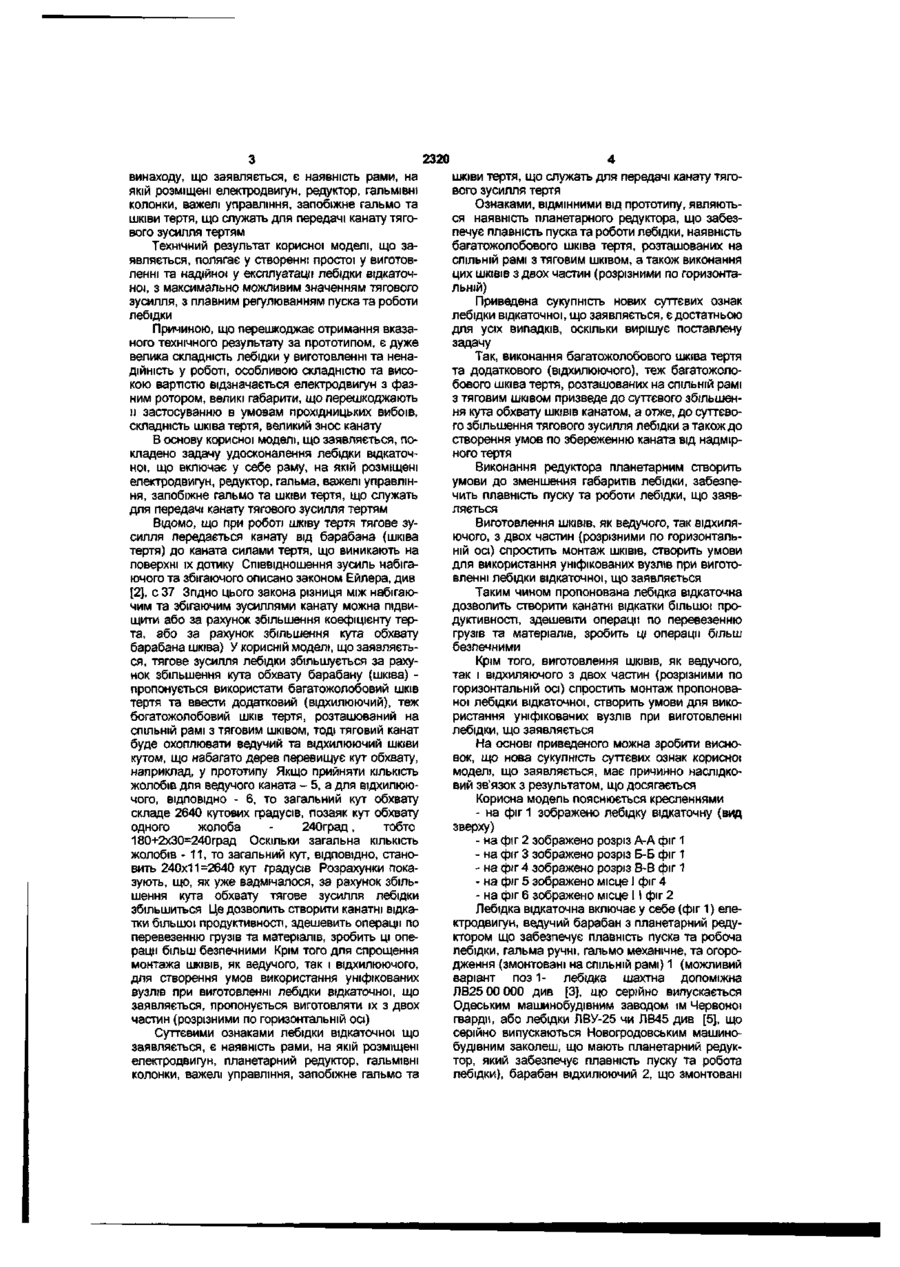

1 Лебідка вщкотна включає у себе електродвигун, ведучий барабан з редуктором і шківом, гальма ручні та гальмо механічне, що змонтовані разом, раму, яка відрізняється тим, що на рамі встановлено додатковий відхиляючий барабан зі шківом, причому ведучий та відхиляючий шківи виконані багатожолобовими 2 Лебідка вщкотна за п 1, яка відрізняється тим, що редуктор виконано планетарним 3 Лебідка вщкотна за п 1,яка відрізняється тим, що ведучий та відхиляючий шківи виконано розрізними по горизонтальній осі Корисна модель відноситься до гірничої справи, до рудничного транспорта, зокрема до лебідок відкаточних, що служать приводом для транспортних засобів з замкнутим (нескінченним) канатом відкаток нескінченним кантом, що призначені для доставки матеріалів та обладнання та транспортування гірничої маси переважно у гірничих виробках, що повторюють складну гіпсометрію пласта де неможлива локомотивна відкатка Для лебідок відкаточних обов'язковою є наявність шківа тертя, що передає тягову силу нескінченному канату тертям Відома конструкція лебідки відкаточної ОЛ2100/100-4 див [1], с 184, що включає у себе раму, на якій розміщені електродвигун, редуктор, гальма, важелі управління та ведучий шків тертя, що служить для передачі канату тягового зусилля тертям, тобто виковує функції тягового органа Цей шків являє собою обід, на якому болтами закріплені 12 сегментів з зажимними кулачками, щоки яких створюють жолобок для каната Кулачки складаються з двох половинок, з єднаних шарніром На ведучому ШКІВІ розміщено 72 таких кулачка Під ДІЄЮ натягування каната кулачки сходяться і щоки щільно зажимають канат При збіганні каната кулачки розходяться під дією власної ваги та пружини Спільними суттєвими ознаками цієї лебідки та корисної моделі, що заявляється, є наявність рами, на якій розміщені електродвигун, редуктор, гальма, важелі управління та передача канату тягового зусилля тертям Технічний результат винаходу, що заявляється, полягає у створенні простої у виготовленні та надійної у експлуатації лебідки відкаточної, з максимально можливим значенням тягового зусилля з плавним пуском каната плавною роботою лебідки Причиною, що перешкоджає, отриманню вказанного технічного результату для лебідки відкаточної ОЛ-2100/100-4 див [1], с 184 є и дуже велика складність у виготовленні та ненадійність у роботі, великі габарити, що перешкоджають и застосуванню в умовах прохідницьких вибоїв, мале значення тягового зусилля, складність шківа тертя Практика роботи таких ШКІВІВ засвідчує про швидкий знос канату, що на ньому працює Найбільш близьким до лебідки, що заявляється, по КІЛЬКОСТІ спільних ознак є прийнята за прототип лебідка відкаточна ОЛ-1600/802М див[1], с 182 Ця лебідка включає у себе раму, на якій розміщені електродвигун, редуктор, вали, головний та проміжний, гальмівні колонки, важелі управління, запобіжне гальмо та ведучий шкір тертя, що служать для передачі канату тягового зусилля тертям, тобто виконує функції тягового органа Цей шків являє собою обід С-подібного перетину, він сталевий, складається з шести сегментів, закріплених на чавунному диску Плавність пуска лебідки забезпечує застосування електродвигуна з фазним ротором Спільними суттєвими ознаками прототипу та CM со CM 2320 винаходу, що заявляється, є наявність рами, на якій розміщені електродвигун, редуктор, гальмівні колонки, важелі управління, запобіжне гальмо та шківи тертя, що служать для передачі канату тягового зусилля тертям Технічний результат корисної моделі, що заявляється, полягає у створенні простої у виготовленні та надійної у експлуатації лебідки відкаточної, з максимально можливим значенням тягового зусилля, з плавним регулюванням пуска та роботи лебідки Причиною, що перешкоджає отримання вказаного технічного результату за прототипом, є дуже велика складність лебідки у виготовленні та ненадійність у роботі, особливою складністю та високою вартістю відзначається електродвигун з фазним ротором, великі габарити, що перешкоджають и застосуванню в умовам прохідницьких вибоїв, складність шківа тертя, великий знос канату В основу корисної моделі, що заявляється, покладено задачу удосконалення лебідки відкаточної, що включає у себе раму, на якій розміщені електродвигун, редуктор, гальма, важелі управління, запобіжне гальмо та шківи тертя, що служать для передачі канату тягового зусилля тертям Відомо, ЩО при роботі шківу тертя тягове зусилля передається канату від барабана (шківа тертя) до каната силами тертя, що виникають на поверхні їх дотику Співвідношення зусиль набігаючого та збігаючого описано законом Ейлера, див [2], с 37 Згідно ЦЬОГО закона різниця між набігаючим та збігаючим зусиллями канату можна підвищити або за рахунок збільшення коефіцієнту терта, або за рахунок збільшення кута обхвату барабана шківа) У корисній моделі, що заявляється, тягове зусилля лебідки збільшується за рахунок збільшення кута обхвату барабану (шківа) пропонується використати багатожолобовий шків тертя та ввести додатковий (відхилюючий), теж богатожолобовий шків тертя, розташований на СПІЛЬНІЙ рамі з тяговим шківом, тоді тяговий канат буде охоплювати ведучий та відхилюючий шківи кутом, що набагато дерев перевищує кут обхвату, наприклад, у прототипу Якщо прийняти КІЛЬКІСТЬ жолобів для ведучого каната - 5, а для відхилюючого, ВІДПОВІДНО - 6, то загальний кут обхвату складе 2640 кутових градусів, позаяк кут обхвату одного жолоба 240град, тобто 180+2х30=240град Оскільки загальна КІЛЬКІСТЬ жолобів - 11, то загальний кут, ВІДПОВІДНО, становить 240x11=2640 кут градусів Розрахунки показують, що, як уже вадмічалося, за рахунок збільшення кута обхвату тягове зусилля лебідки збільшиться Це дозволить створити канатні відкатки більшої продуктивності, здешевить операції по перевезенню грузів та матеріалів, зробить ці операції більш безпечними Крім того для спрощення монтажа ШКІВІВ, ЯК ведучого, так і відхилюючого, для створення умов використання уніфікованих вузлів при виготовленні лебідки відкаточної, що заявляється, пропонується виготовляти їх з двох частин (розрізними по горизонтальній осі) Суттєвими ознаками лебідки відкаточної що заявляється, є наявність рами, на якій розміщені електродвигун, планетарний редуктор, гальмівні колонки, важелі управління, запобіжне гальмо та шківи тертя, що служать для передачі канату тягового зусилля тертя Ознаками, ВІДМІННИМИ ВІД прототипу, являються наявність планетарного редуктора, що забезпечує плавність пуска та роботи лебідки, наявність багатожолобового шківа тертя, розташованих на СПІЛЬНІЙ рамі з тяговим шківом, а також виконання цих ШКІВІВ з двох частин (розрізними по горизонтальній) Приведена сукупність нових суттєвих ознак лебідки відкаточної, що заявляється, є достатньою для усіх випадків, оскільки вирішує поставлену задачу Так, виконання багатожолобового шківа тертя та додаткового (відхилюючого), теж багатожолобового шківа тертя, розташованих на СПІЛЬНІЙ рамі з тяговим шківом призведе до суттєвого збільшення кута обхвату ШКІВІВ канатом, а отже, до суттєвого збільшення тягового зусилля лебідки а також до створення умов по збереженню каната від надмірного тертя Виконання редуктора планетарним створить умови до зменшення габаритів лебідки, забезпечить плавність пуску та роботи лебідки, що заявляється Виготовлення ШКІВІВ, як ведучого, так відхиляючого, з двох частин (розрізними по горизонтальній осі) спростить монтаж ШКІВІВ, створить умови для використання уніфікованих вузлів при виготовленні лебідки відкаточної, що заявляється Таким чином пропонована лебідка відкаточна дозволить створити канатні відкатки більшої продуктивності, здешевіти операції по перевезенню грузів та матеріалів, зробить ці операції більш безпечними Крім того, виготовлення ШКІВІВ, як ведучого, так і відхиляючого з двох частин (розрізними по горизонтальній осі) спростить монтаж пропонованої лебідки відкаточної, створить умови для використання уніфікованих вузлів при виготовленні лебідки, що заявляється На основі приведеного можна зробити висновок, що нова сукупність суттєвих ознак корисної моделі, що заявляється, має причинно наслідковий зв'язок з результатом, що досягається Корисна модель пояснюється кресленнями - на фіг 1 зображено лебідку відкаточну (вид зверху) - на фіг 2 зображено розріз А-А фіг 1 - на фіг 3 зображено розріз Б-Б фіг 1 - на фіг 4 зображено розріз В-В фіг 1 - на фіг 5 зображено місце І фіг 4 - на фіг 6 зображено місце І І фіг 2 Лебідка відкаточна включає у себе (фіг 1) електродвигун, ведучий барабан з планетарний редуктором що забезпечує плавність пуска та робоча лебідки, гальма ручні, гальмо механічне, та огородження (змонтовані на СПІЛЬНІЙ рамі) 1 (можливий варіант поз 1- лебідка шахтна допоміжна ЛВ25 00 000 див [3], що серійно випускається Одеським машинобудівним заводом їм Червоної гвардії, або лебідки ЛВУ-25 чи ЛВ45 див [5], що серійно випускаються Новогродовським машинобудівним заколеш, що мають планетарний редуктор, який забезпечує плавність пуску та робота лебідки), барабан відхилюючий 2, що змонтовані 2320 ва СПІЛЬНІЙ металевій рамі 3, багатожолобового що заявляється, стане можливим створення канавідхилюючого шківа 4 (що виконано розрізним), тних відкаток більшої продуктивності, здешевить привареного до відхилюючого барабана, багатооперації по перевезенню грузів та матеріалів в жолобового ведучого шківа 5 (що виконано розрізумовах підземного виробництва зробить ці операним), привареного до ведучого барабана, жолоби ції більш безпечними, забезпечити, плавність пусохоплює сталевий канат, що являється тяговим ка та роботи лебідки Виготовлення ШКІВІВ, ЯК веорганом відкатки дучого, так і відхиляючого, з двох частин (розрізними по горизонтальній осі) спростить монЗастосування лебідка відкаточної що заявлятаж пропонованої лебідки відкаточної, створить ється, дозволить створити канатні відкатки більшої умови для використання уніфікованих вузлів при и продуктивності, здешевить операції по перевезенвиготовленні, створить умови для збереження ню грузів та матеріалів, зробить ці операції більш канату від надмірного тертя безпечними, забезпечить плавність пуску та роботи лебідки Ефективність впровадження лебідки відкаточВиготовлення ШКІВІВ, як ведучого, так і відхиної, що заявляється підтверджується практикою на ляючого, з двох частин (розрізними по горизонташахті "Бдагодатна" ДХК "Павлоградвуплля" на льній осі) спростить монтаж пропонованої лебідки протязі семи років успішно експлуатуються три відкаточної, створить умови для використання подібні лебідки Вони високопродуктивні, викорисуніфікованих вузлів при п виготовленні товуються в умовах знакоперемінного профіля гірничих виробок, безпечні у роботі Подібні лебідПідготовка лебідка відкаточної, що заявляєтьки відкаточної можуть бути широко використані ся, до роботи та п робота в умовах, наприклад при проведенні робіт по транспортуванню вантавугільної шахти здійснюється наступним чином жів як в умовах підземних підприємств, таж і при лебідка шахтна допоміжна (ЛВ25 00 000) 1 та бапроведенні подібних робіт на поверхні рабан відхиляючий 2 монтуються (прикріпляються болтами з гайками) до металевої рами 3, до відхиПодібні лебідки відкаточні можуть бути виготолюючого барабана приварюється багатожолобовлені та використані підприємствами середньої вий відхилюючий шків 4 (що виконано розрізним) потужності будь-якої форми власності, у тому чисдив місце І І (фіг 6), до ведучого барабана привалі вугільними шахтами рюється багатожолобовий відхилюючий шків 4 (що Бібліографія виконано розрізним) див місце І (фіг 5) Повністю 1 ВирабовАА Рудничий транспорт М , "Надзмонтована на поверхні лебідка відкаточна, в дії ра" 1971 заявляється, перевіряється на працездатність на 2 Поляков Н С , ПІтокман Й Г Основы теории поверхні У разі успішної перевірки лебідка відкаи расчеты рудничных транспортных установок М , точна доставляється у шахту, та встановлюється Гостортехиздат, 1962 згідно паспорта нескінченної відкатки, підключа3 Лебедка шахтная вспомогательная ється до електромережі заправляється мастилом, ЛВ25 00 000 Руководство по эксплуатации Одессу обов'язковому порядку, згідно "Правил безпеки у кий Машиностроительный завод имени Красной вугільних шахтах" див [4] закріплюється у виробці гвардий Одесса, 1991 стійками КСТ або деревяними стійками - на крес4 Правила безпеки у вугільних шахтах ДНАленні зображені пунктиром На шківи - ведучий га ОП 1 1 30 -1 01 - 00, К 2000 відхиляючий навивається канат незкінченної від5 Лебедка шахтная вспомогательная катки, монтуються ІНШІ вузли відкатки Лебідка ЛВУ25 00 000 Руководство по эксплуатации Нововідкаточна готова до роботи гродовский машиностроительный завод 2002 Завдяки впровадженню лебідки відкаточної, 2320 Б-& Фіг.4 Фіг.3 ФІГ.6 Фіг.6 Комп'ютерна верстка М. Мацело Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
