Спосіб виготовлення конструкційного матеріалу
Номер патенту: 25456
Опубліковано: 30.10.1998
Автори: Чистяков Валерій Васильович, Підлісна Олена Анатоліівна
Формула / Реферат
Способ изготовления конструкционного материала, заключающийся в подготовке смеси, содержащей вяжущее, вододиспергирующий полимер, воду, формование материала с последующей выдержкой при повышенной температуре, отличающийся тем, что затворяют водой предварительно гомогенизированную смесь минерального вяжущего и вододиспергирующего полимера, затем формуют материал прессованием при температуре 50 - 200°C и давлении 5 - 200МПа, причем скорость подъема температуры поддерживают 5 - 15°C/мин, изотермическую выдержку производят при максимальной температуре в течение времени, не превышающего 90мин, при этом компоненты вводят в количестве, мас.%:
Минеральные вяжущие вещества
64 - 85,3
Вододиспергирующий полимер (в пересчете на безводное вещество)
1,7 - 16
Вода
Остальное
Текст

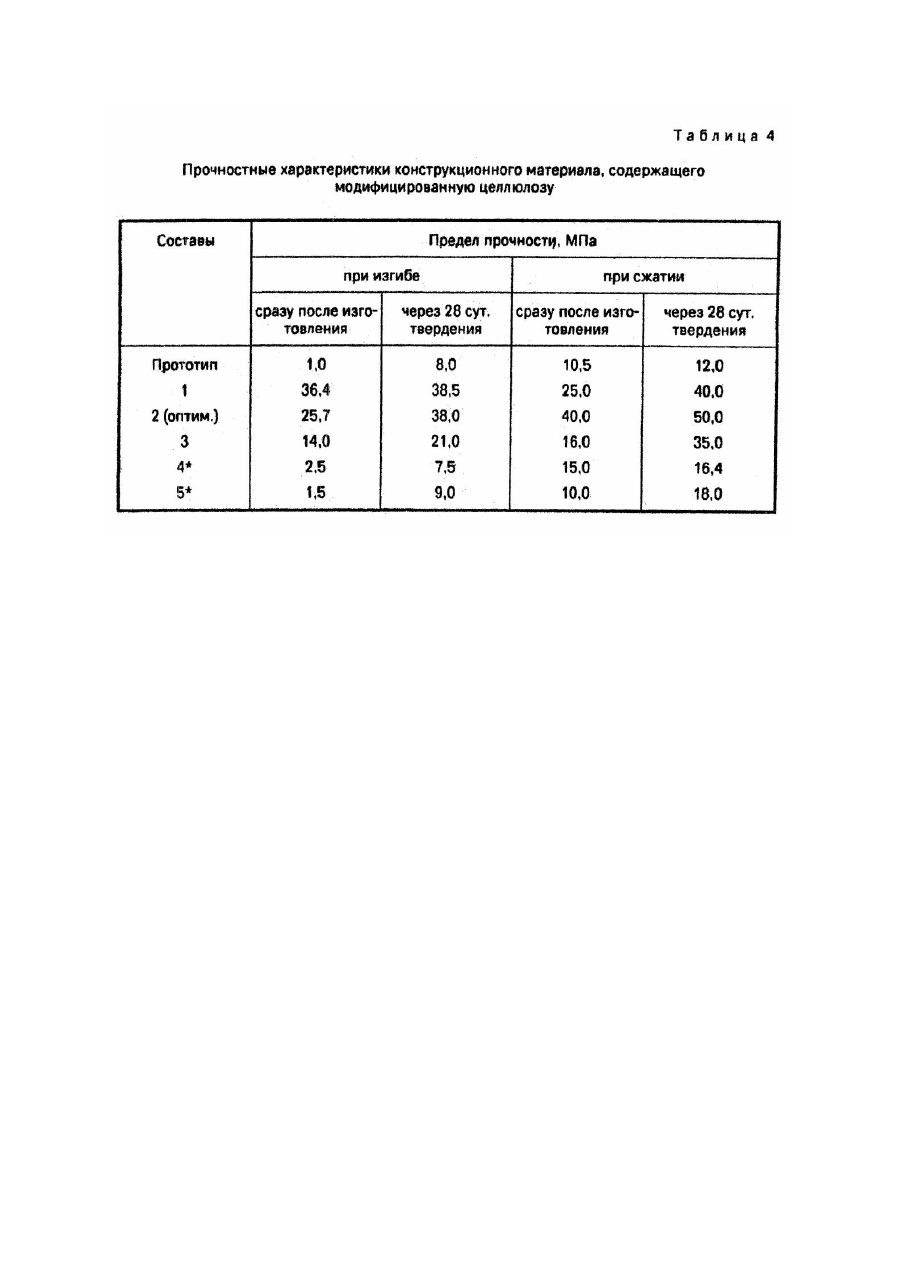

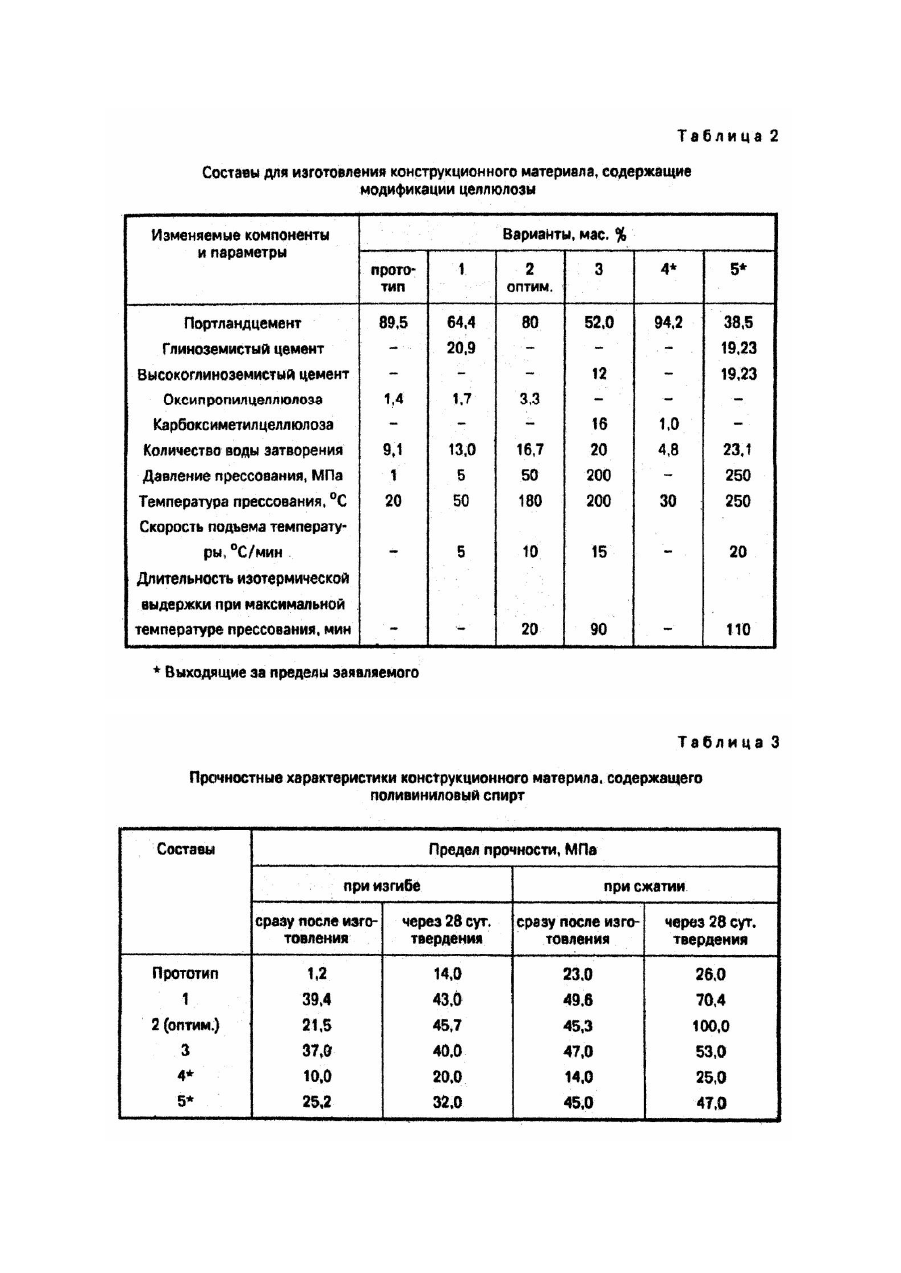

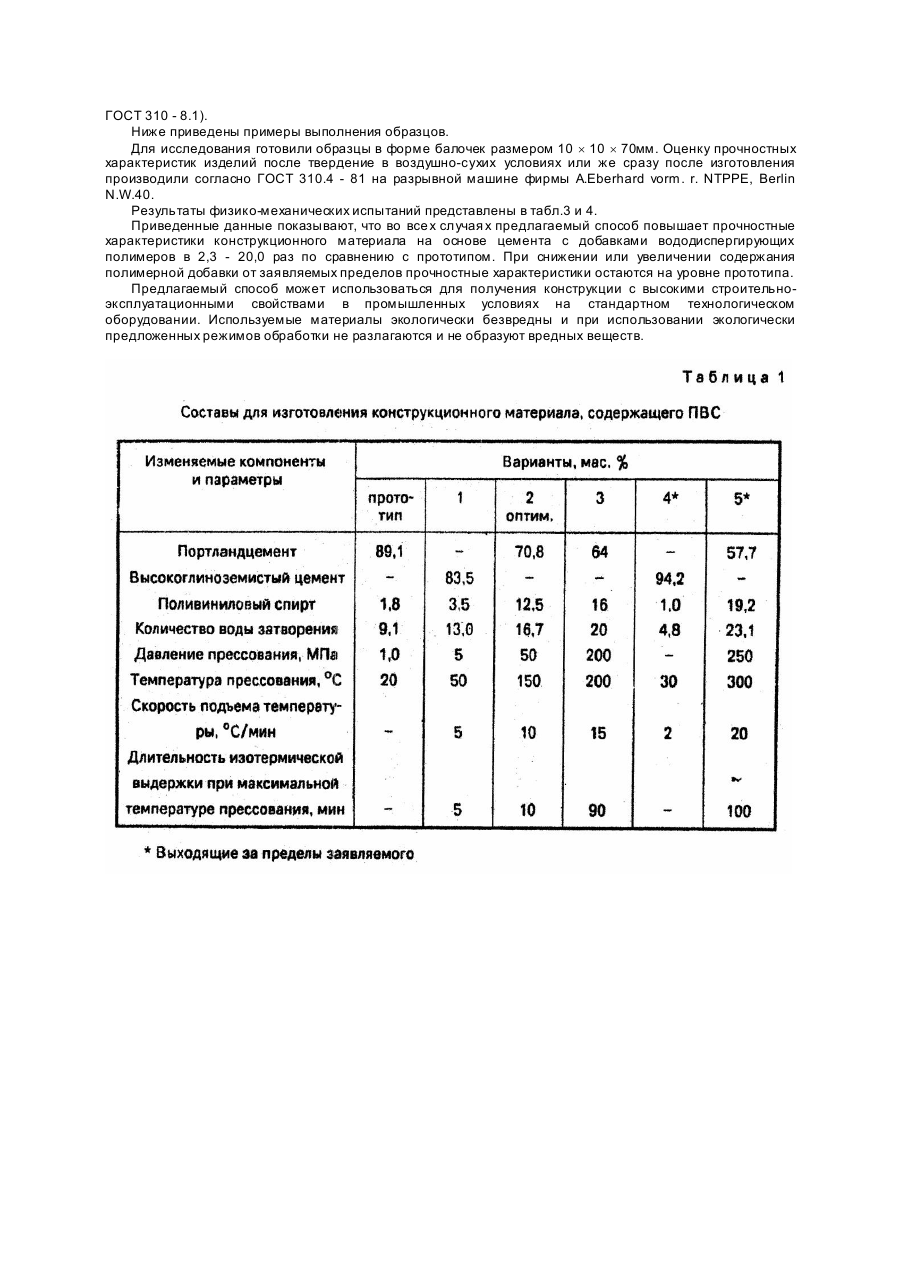

Изобретение относится к области строительных материалов и может быть использовано для получения термо-, влаго-, коррозионностойких изделий с высокими прочностными свойствами, например, плит аэродромных покрытий, строительных конструкций. Используемый для этих целей портландцементный камень характеризуется высоким пределом прочности при сжатии, но низким при изгибе растяжении, что требует упрочнения портландцементного камня, например, с помощью добавок полимеров. Это позволит повысить прочность, водостойкость цементного камня. Известен способ изготовления высокопрочного неорганического изделия с использованием цементов и полиакриламидной смолы в количествах 85 - 50% и ³1%, соответственно (Заявка Японии №61 - 151055, кл. C04B24/26). Недостатком этого способа является необходимость использования цементов с размером зерен
ДивитисяДодаткова інформація
Автори англійськоюChystiakov Valerii Vasyliovych
Автори російськоюЧистяков Валерий Васильевич
МПК / Мітки
МПК: C04B 24/24, C04B 28/00, C04B 40/00
Мітки: виготовлення, конструкційного, спосіб, матеріалу
Код посилання
<a href="https://ua.patents.su/4-25456-sposib-vigotovlennya-konstrukcijjnogo-materialu.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення конструкційного матеріалу</a>
Спосіб одержання конструкційного матеріалу
Номер патенту: 16910
Опубліковано: 29.08.1997
Автори: Соколов Олександр Миколайович, Шевченко Анатолій Дмитрович, Шульженко Олександр Олександрович
Мітки: спосіб, матеріалу, одержання, конструкційного
Формула / Реферат:
Способ получения конструкционного материала никель-титан, включающий подготовку исходных компонентов, спекание под давлением, отличающийся тем, что, с целью повышения демпфирующей способности при сокращении высокой механической прочности, подготовку исходных компонентов осуществляют их сплавлением с получением однофазного интерметаллида - никелида титана с последующим диспергированием, распекание осуществляют под давлением 1-10 ГПа.
Спосіб виготовлення керамічного матеріалу
Номер патенту: 2975
Опубліковано: 26.12.1994
Автори: Пейчев Віктор Георгієвич, Лашнева Валентина Василівна, Верещак Віктор Григорович, Плінер Сергій Юрьєвич
МПК: C04B 35/48, C04B 35/64
Мітки: спосіб, виготовлення, матеріалу, керамічного
Формула / Реферат:
Способ изготовления керамического материала, включающий смешение тетрагонального диоксида циркония с добавками оксидов алюминия и хрома, формование и обжиг в засыпке из крипто-ла, отличающийся тем, что, с целью повышения трещиностойкости, после обжига изделия подвергают газостати-ческой обработке при температуре 1460—1480 °C с давлением 180—200 МПа.
Спосіб виготовлення заправочного матеріалу
Номер патенту: 18395
Опубліковано: 25.12.1997
Автори: Шенцов Миколай Іларіонович, Щербенко Геноріета Микитівна, Антонов Георгій Іванович, Ільченко Ніна Володимирівна
МПК: C04B 35/06, C04B 35/04
Мітки: заправочного, спосіб, виготовлення, матеріалу
Формула / Реферат:
Способ изготовления заправочного материала, включающий дробление доломита, рассев, обжиг, отличающийся тем, что доломит предварительно смешивают с дунитом в количестве 0,5 - 15вес.%, а обжиг осуществляют при 1400 - 1450°C.
Спосіб виготовлення фільтрівного матеріалу
Номер патенту: 15055
Опубліковано: 30.06.1997
Автори: Сизевич Тетяна Іванівна, Цебренко Марія Василівна, Березненко Сергій Миколайович, Резанова Наталія Михайлівна
МПК: D01F 8/00
Мітки: матеріалу, спосіб, фільтрівного, виготовлення
Формула / Реферат:
Способ изготовления фильтрующего материала на основе ультратонких синтетических волокон путем смешения гранул волокнообразующего и матричного полимеров, формования композиционной пленки из расплава смеси полимеров и экстракции из нее матричного полимера, отличающийся тем, что в смесь волокнообразующего и матричного полимеров дополнительно вводят на стадии смешения в количестве 0,5-5,0% от массы матричного полимера второй...
Спосіб виготовлення рулонного матеріалу
Номер патенту: 11004
Опубліковано: 25.12.1996
Автори: Малашонок Борис Іванович, Бойко Володимир Васильович, Шевчук Іван Миколайович
МПК: D06N 5/00
Мітки: спосіб, матеріалу, рулонного, виготовлення
Формула / Реферат:
1. Способ изготовления рулонного материала, предусматривающий нанесение при повышенной температуре на волокнистую основу покровного слоя битумной композиции, посыпку, охлаждение и намотку в рулон, причем посыпку, охлаждение и намотку в рулон проводят в принудительно взвешенной водной суспензии посыпки, отличающийся тем, что в водную суспензию посыпки вводят поверхностно-активное вещество в количестве 0,5-1 %.2. Способ по п. 1,...
Попередній патент: Спосіб концентрування та розділення компонентів сольової суміші
Наступний патент: Змішувач для полімерних матеріалів
Випадковий патент: Стіл
