Саджалка

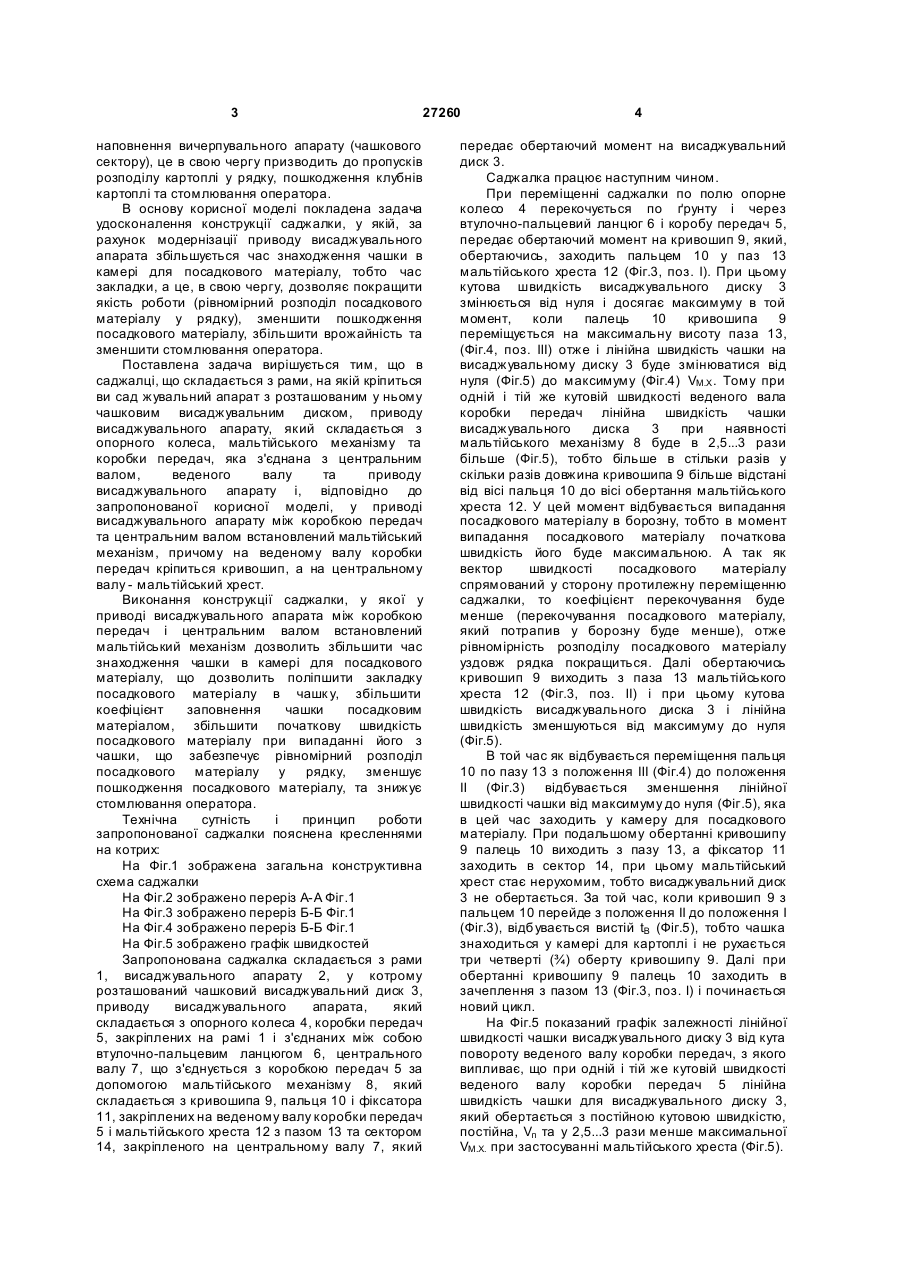

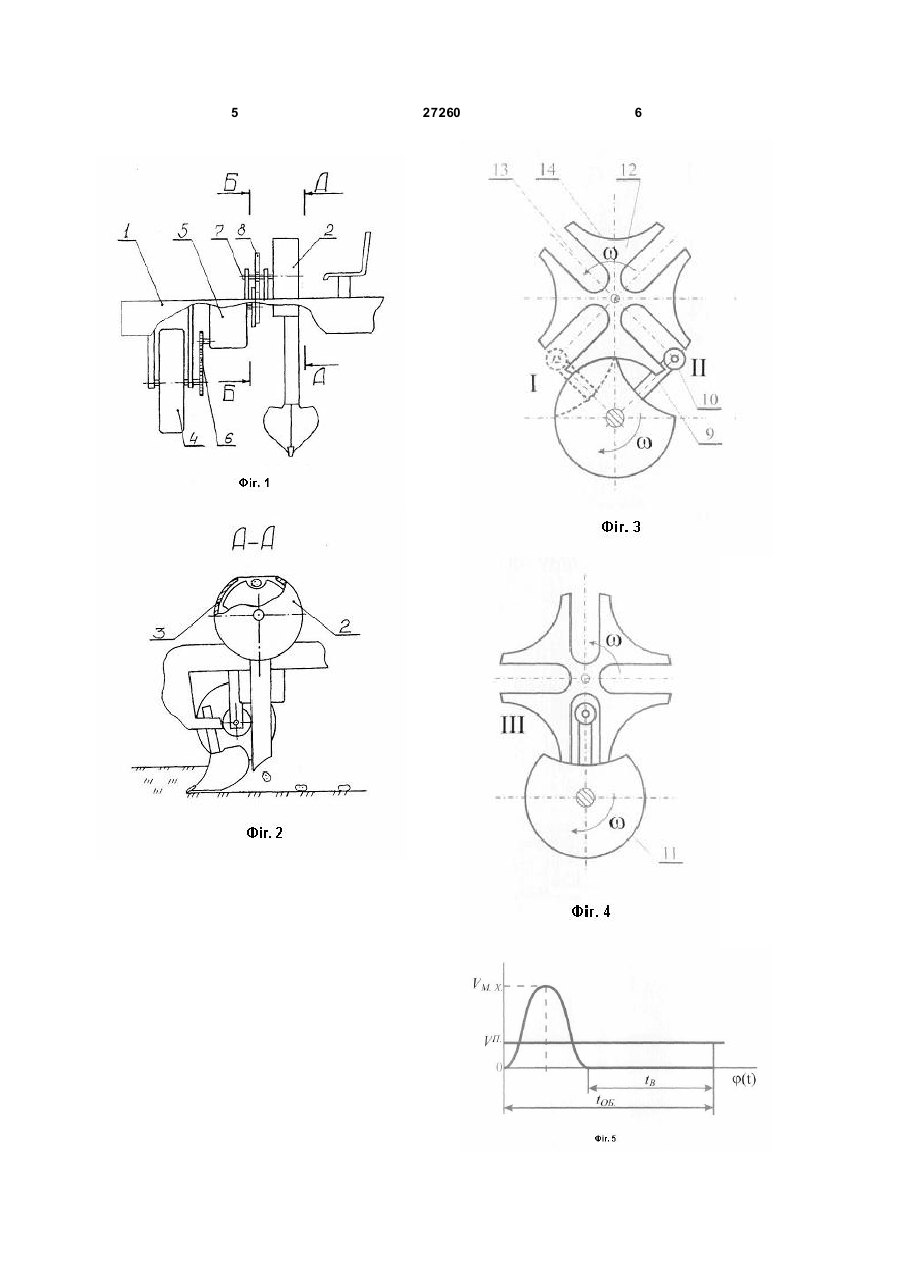

Саджалка, що містить раму, на якій кріпиться висаджувальний апарат з розташованим у ньому чашковим висаджувальним диском, привід 3 27260 наповнення вичерпувального апарату (чашкового сектору), це в свою чергу призводить до пропусків розподілу картоплі у рядку, пошкодження клубнів картоплі та стомлювання оператора. В основу корисної моделі покладена задача удосконалення конструкції саджалки, у якій, за рахунок модернізації приводу висаджувального апарата збільшується час знаходження чашки в камері для посадкового матеріалу, тобто час закладки, а це, в свою чергу, дозволяє покращити якість роботи (рівномірний розподіл посадкового матеріалу у рядку), зменшити пошкодження посадкового матеріалу, збільшити врожайність та зменшити стомлювання оператора. Поставлена задача вирішується тим, що в саджалці, що складається з рами, на якій кріпиться ви сад жувальний апарат з розташованим у ньому чашковим висаджувальним диском, приводу висаджувального апарату, який складається з опорного колеса, мальтійського механізму та коробки передач, яка з'єднана з центральним валом, веденого валу та приводу висаджувального апарату і, відповідно до запропонованої корисної моделі, у приводі висаджувального апарату між коробкою передач та центральним валом встановлений мальтійський механізм, причому на веденому валу коробки передач кріпиться кривошип, а на центральному валу - мальтійський хрест. Виконання конструкції саджалки, у якої у приводі висаджувального апарата між коробкою передач і центральним валом встановлений мальтійський механізм дозволить збільшити час знаходження чашки в камері для посадкового матеріалу, що дозволить поліпшити закладку посадкового матеріалу в чашк у, збільшити коефіцієнт заповнення чашки посадковим матеріалом, збільшити початкову швидкість посадкового матеріалу при випаданні його з чашки, що забезпечує рівномірний розподіл посадкового матеріалу у рядку, зменшує пошкодження посадкового матеріалу, та знижує стомлювання оператора. Технічна сутність і принцип роботи запропонованої саджалки пояснена кресленнями на котрих: На Фіг.1 зображена загальна конструктивна схема саджалки На Фіг.2 зображено переріз А-А Фіг.1 На Фіг.3 зображено переріз Б-Б Фіг.1 На Фіг.4 зображено переріз Б-Б Фіг.1 На Фіг.5 зображено графік швидкостей Запропонована саджалка складається з рами 1, висаджувального апарату 2, у котрому розташований чашковий висаджувальний диск 3, приводу висаджувального апарата, який складається з опорного колеса 4, коробки передач 5, закріплених на рамі 1 і з'єднаних між собою втулочно-пальцевим ланцюгом 6, центрального валу 7, що з'єднується з коробкою передач 5 за допомогою мальтійського механізму 8, який складається з кривошипа 9, пальця 10 і фіксатора 11, закріплених на веденому валу коробки передач 5 і мальтійського хреста 12 з пазом 13 та сектором 14, закріпленого на центральному валу 7, який 4 передає обертаючий момент на висаджувальний диск 3. Саджалка працює наступним чином. При переміщенні саджалки по полю опорне колесо 4 перекочується по ґрунту і через втулочно-пальцевий ланцюг 6 і коробу передач 5, передає обертаючий момент на кривошип 9, який, обертаючись, заходить пальцем 10 у паз 13 мальтійського хреста 12 (Фіг.3, поз. І). При цьому кутова швидкість висаджувального диску 3 змінюється від нуля і досягає максимуму в той момент, коли палець 10 кривошипа 9 переміщується на максимальну висоту паза 13, (Фіг.4, поз. III) отже і лінійна швидкість чашки на висаджувальному диску 3 буде змінюватися від нуля (Фіг.5) до максимуму (Фіг.4) VM.Х . Тому при одній і тій же кутовій швидкості веденого вала коробки передач лінійна швидкість чашки висаджувального диска 3 при наявності мальтійського механізму 8 буде в 2,5...3 рази більше (Фіг.5), тобто більше в стільки разів у скільки разів довжина кривошипа 9 більше відстані від вісі пальця 10 до вісі обертання мальтійського хреста 12. У цей момент відбувається випадання посадкового матеріалу в борозну, тобто в момент випадання посадкового матеріалу початкова швидкість його буде максимальною. А так як вектор швидкості посадкового матеріалу спрямований у сторону протилежну переміщенню саджалки, то коефіцієнт перекочування буде менше (перекочування посадкового матеріалу, який потрапив у борозну буде менше), отже рівномірність розподілу посадкового матеріалу уздовж рядка покращиться. Далі обертаючись кривошип 9 виходить з паза 13 мальтійського хреста 12 (Фіг.3, поз. II) і при цьому кутова швидкість висаджувального диска 3 і лінійна швидкість зменшуються від максимуму до нуля (Фіг.5). В той час як відбувається переміщення пальця 10 по пазу 13 з положення III (Фіг.4) до положення II (Фіг.3) відбувається зменшення лінійної швидкості чашки від максимуму до нуля (Фіг.5), яка в цей час заходить у камеру для посадкового матеріалу. При подальшому обертанні кривошипу 9 палець 10 виходить з пазу 13, а фіксатор 11 заходить в сектор 14, при цьому мальтійський хрест стає нерухомим, тобто висаджувальний диск 3 не обертається. За той час, коли кривошип 9 з пальцем 10 перейде з положення II до положення І (Фіг.3), відбувається вистій tB (Фіг.5), тобто чашка знаходиться у камері для картоплі і не рухається три четверті (¾) оберту кривошипу 9. Далі при обертанні кривошипу 9 палець 10 заходить в зачеплення з пазом 13 (Фіг.3, поз. І) і починається новий цикл. На Фіг.5 показаний графік залежності лінійної швидкості чашки висаджувального диску 3 від кута повороту веденого валу коробки передач, з якого випливає, що при одній і тій же кутовій швидкості веденого валу коробки передач 5 лінійна швидкість чашки для висаджувального диску 3, який обертається з постійною кутовою швидкістю, постійна, Vп та у 2,5...3 рази менше максимальної VM.Х. при застосуванні мальтійського хреста (Фіг.5). 5 27260 6 7 27260 8
