Світлочутлива композиція для позитивного способу копіювання

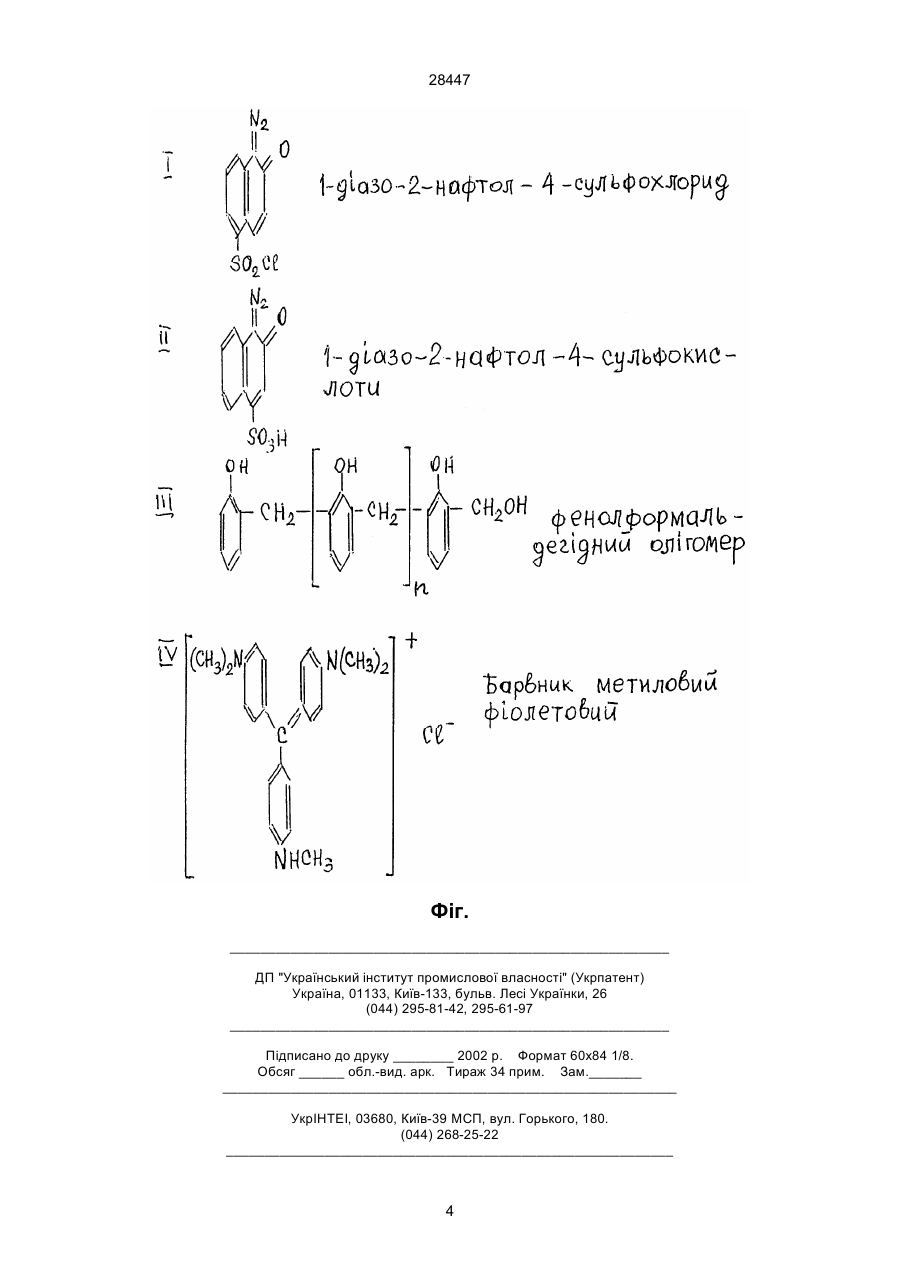

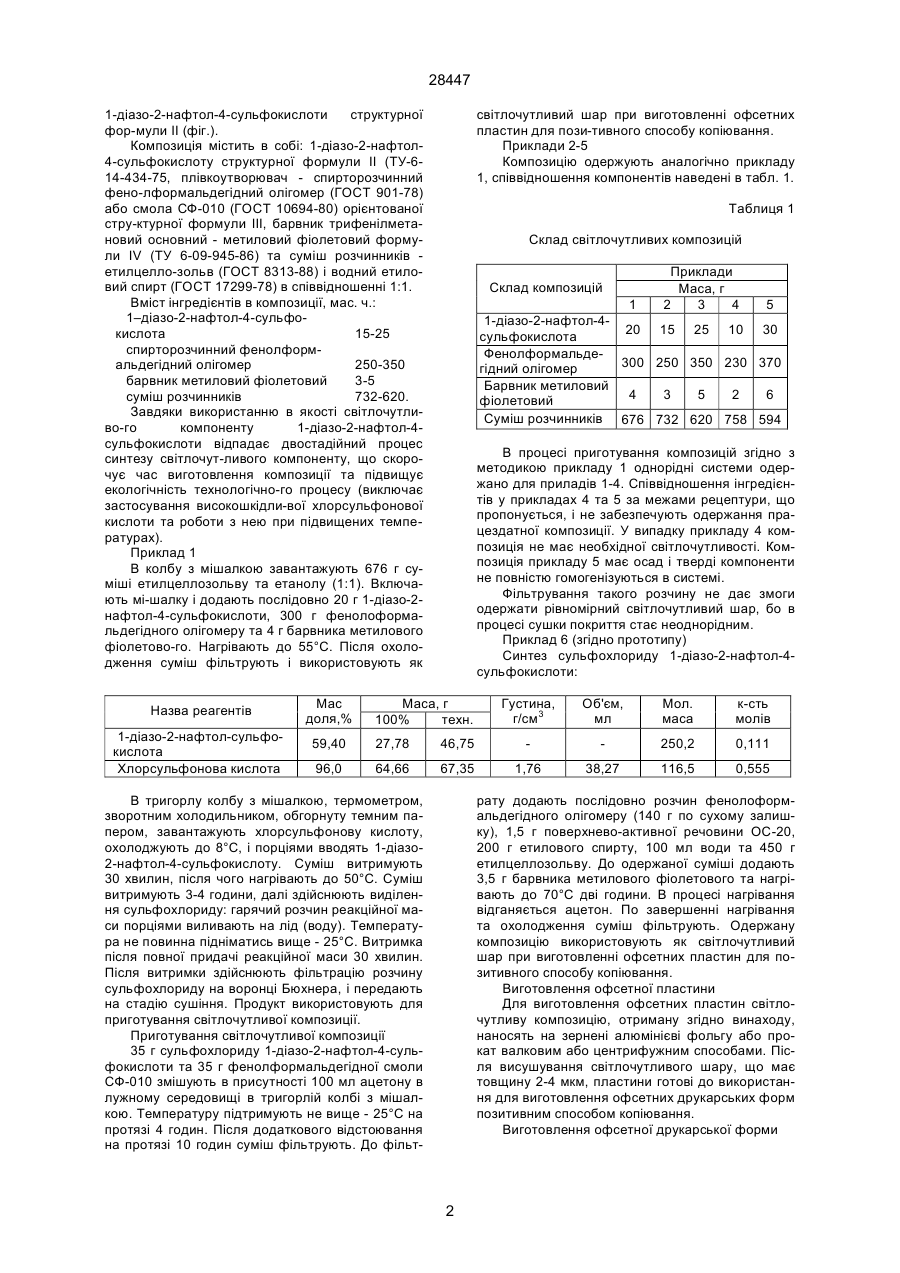

Світлочутлива композиція для позитивного способу копіювання, що містить в собі світлочут 28447 1-діазо-2-нафтол-4-сульфокислоти структурної фор-мули II (фіг.). Композиція містить в собі: 1-діазо-2-нафтол4-сульфокислоту структурної формули II (ТУ-614-434-75, плівкоутворювач - спирторозчинний фено-лформальдегідний олігомер (ГОСТ 901-78) або смола СФ-010 (ГОСТ 10694-80) орієнтованої стру-ктурної формули III, барвник трифенілметановий основний - метиловий фіолетовий формули ІV (ТУ 6-09-945-86) та суміш розчинників етилцелло-зольв (ГОСТ 8313-88) і водний етиловий спирт (ГОСТ 17299-78) в співвідношенні 1:1. Вміст інгредієнтів в композиції, мас. ч.: 1–діазо-2-нафтол-4-сульфокислота 15-25 спирторозчинний фенолформальдегідний олігомер 250-350 барвник метиловий фіолетовий 3-5 суміш розчинників 732-620. Завдяки використанню в якості світлочутливо-го компоненту 1-діазо-2-нафтол-4сульфокислоти відпадає двостадійний процес синтезу світлочут-ливого компоненту, що скорочує час виготовлення композиції та підвищує екологічність технологічно-го процесу (виключає застосування високошкідли-вої хлорсульфонової кислоти та роботи з нею при підвищених температурах). Приклад 1 В колбу з мішалкою завантажують 676 г суміші етилцеллозольву та етанолу (1:1). Включають мі-шалку і додають послідовно 20 г 1-діазо-2нафтол-4-сульфокислоти, 300 г фенолоформальдегідного олігомеру та 4 г барвника метилового фіолетово-го. Нагрівають до 55°С. Після охолодження суміш фільтрують і використовують як Назва реагентів 1-діазо-2-нафтол-сульфокислота Хлорсульфонова кислота Мас доля,% світлочутливий шар при виготовленні офсетних пластин для пози-тивного способу копіювання. Приклади 2-5 Композицію одержують аналогічно прикладу 1, співвідношення компонентів наведені в табл. 1. Таблиця 1 Склад світлочутливих композицій Склад композицій Приклади Маса, г 2 3 4 1 5 1-діазо-2-нафтол-420 15 25 10 30 сульфокислота Фенолформальде300 250 350 230 370 гідний олігомер Барвник метиловий 4 3 5 2 6 фіолетовий Суміш розчинників 676 732 620 758 594 В процесі приготування композицій згідно з методикою прикладу 1 однорідні системи одержано для приладів 1-4. Співвідношення інгредієнтів у прикладах 4 та 5 за межами рецептури, що пропонується, і не забезпечують одержання працездатної композиції. У випадку прикладу 4 композиція не має необхідної світлочутливості. Композиція прикладу 5 має осад і тверді компоненти не повністю гомогенізуються в системі. Фільтрування такого розчину не дає змоги одержати рівномірний світлочутливий шар, бо в процесі сушки покриття стає неоднорідним. Приклад 6 (згідно прототипу) Синтез сульфохлориду 1-діазо-2-нафтол-4сульфокислоти: Маса, г 100% техн. Густина, г/см3 Об'єм, мл Мол. маса к-сть молів 59,40 27,78 46,75 250,2 0,111 96,0 64,66 67,35 1,76 38,27 116,5 0,555 В тригорлу колбу з мішалкою, термометром, зворотним холодильником, обгорнуту темним папером, завантажують хлорсульфонову кислоту, охолоджують до 8°С, і порціями вводять 1-діазо2-нафтол-4-сульфокислоту. Суміш витримують 30 хвилин, після чого нагрівають до 50°С. Суміш витримують 3-4 години, далі здійснюють виділення сульфохлориду: гарячий розчин реакційної маси порціями виливають на лід (воду). Температура не повинна підніматись вище - 25°С. Витримка після повної придачі реакційної маси 30 хвилин. Після витримки здійснюють фільтрацію розчину сульфохлориду на воронці Бюхнера, і передають на стадію сушіння. Продукт використовують для приготування світлочутливої композиції. Приготування світлочутливої композиції 35 г сульфохлориду 1-діазо-2-нафтол-4-сульфокислоти та 35 г фенолформальдегідної смоли СФ-010 змішують в присутності 100 мл ацетону в лужному середовищі в тригорлій колбі з мішалкою. Температуру підтримують не вище - 25°С на протязі 4 годин. Після додаткового відстоювання на протязі 10 годин суміш фільтрують. До фільт рату додають послідовно розчин фенолоформальдегідного олігомеру (140 г по сухому залишку), 1,5 г поверхнево-активної речовини ОС-20, 200 г етилового спирту, 100 мл води та 450 г етилцеллозольву. До одержаної суміші додають 3,5 г барвника метилового фіолетового та нагрівають до 70°С дві години. В процесі нагрівання відганяється ацетон. По завершенні нагрівання та охолодження суміш фільтрують. Одержану композицію використовують як світлочутливий шар при виготовленні офсетних пластин для позитивного способу копіювання. Виготовлення офсетної пластини Для виготовлення офсетних пластин світлочутливу композицію, отриману згідно винаходу, наносять на зернені алюмінієві фольгу або прокат валковим або центрифужним способами. Після висушування світлочутливого шару, що має товщину 2-4 мкм, пластини готові до використання для виготовлення офсетних друкарських форм позитивним способом копіювання. Виготовлення офсетної друкарської форми 2 28447 На офсетну пластину, покриту світлочутливим шаром, накладають фотоформу (позитив), виготовлену на галогеносрібній або безсрібній світлочутливих плівках, або за допомогою лазерного прінтера (шар до шару) і експонують в копіювальній рамі з ультрафіолетовим джерелом світла в діапазоні 320-400 нм (лампи ЛУФ, ЛУФТ, металогалоїдні) протягом 2,5-5 хв. Відекспоновані пластини проявляють в лужному розчині при 20-25°С протягом 1-2 хв, промивають водою і висушують. Офсетні друкарські форми застосовують для друкування поліграфічної продукції. В табл. 2 наведені технологічні характеристики світлочутливого шару, отриманого при використанні композицій, виготовлених згідно з прикладами 1-6 і нанесених в ідентичних умовах, та технологічні параметри виготовлення офсетних друкарських форм з використанням таких композицій. Таблиця 2 Технологічні характеристики світлочутливого шару Найменування показників Характер покриття Товщина світлочутливого шару, мкм Час експонування, хв Час проявлення, хв Характеристика якості друкарської форми 1 Лакове блискуче Номери прикладів 3 4 2 Лакове блискуче Лакове блискуче Лакове 5 6 (прототип) Лакове неоднорідне Лакове (забрудблискуче нене) 2,9 2,5 3,0 2,5 2,9 3,0 1,5 3,0 1,5 3,5 1,0 15,0 5,0 2,8 8,0 5,0 3,0 2,0 Зберігаються всі Елементи Зображендрукарські зображення Зберігаються всі друкарські еленя проявелементи, менти, поверхня пробільних дільниць спотворені ляється не поверхня агрегатами чиста рівномірно пробільних осаду дільниць чиста Джерела інформації 1. Технологические инструкции по процессам офсетной печати. - М.: Книга, 1970. - C. 453. 2. М.С. Динабург. Светочувствительные диазосоединения и их применение. - М.-Л.: Химия, 1964. - C. 194. 3. Заявка № 95114828 від 09.11.1995 на видачу патенту України на винахід. Як видно з наведених прикладів використання в складі композиції як світлочутливого компоненту 1-діазо-2-нафтол-4-сульфокислоти забезпечує значне скорочення технологічного процесу виготовлення світлочутливої композиції при збереженні якісних характеристик як копіювального шару так і друкарських форм, виготовлених з його використанням. 3 28447 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
