Схват маніпулятора
Номер патенту: 35903
Опубліковано: 16.04.2001
Формула / Реферат
Схват маніпулятора, який містить корпус, присмоктувані, упор та коромисло з'єднане з упором відрізняється тим, що присмоктувані приєднані до повзунів, які нерухомо закріплені на пружному коромислі з можливістю зміни їх положення і розташовані на штангах що жорстко приєднані до корпусу, а жорсткий упор встановлено на пружному коромислі з можливістю зміни його висоти і положення, і оснащено плоскою площиною розташованою паралельно повзунам з присмоктувачами але завжди нижче від них, при цьому штанги встановлені з можливістю вільного переміщення по них повзунів.
Текст

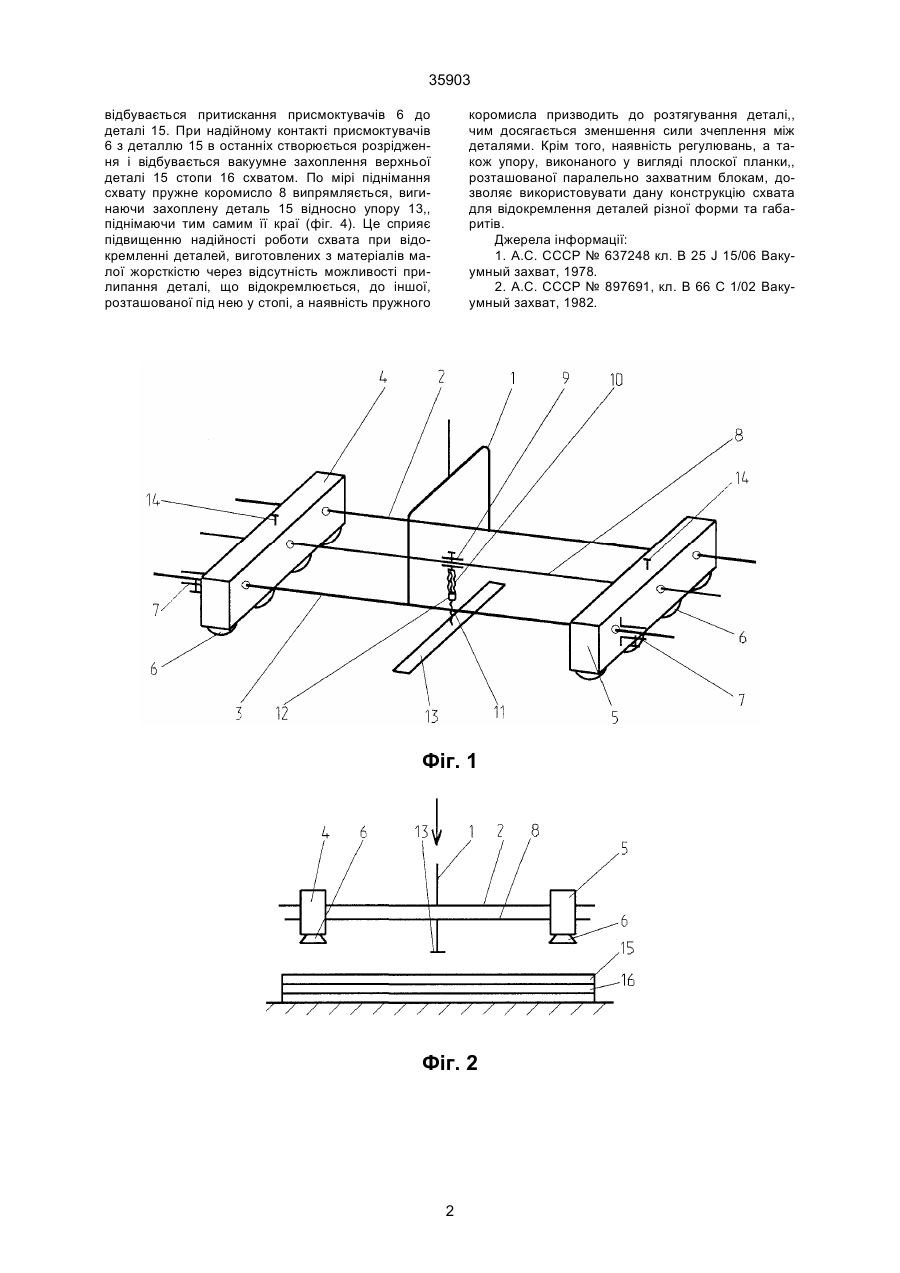

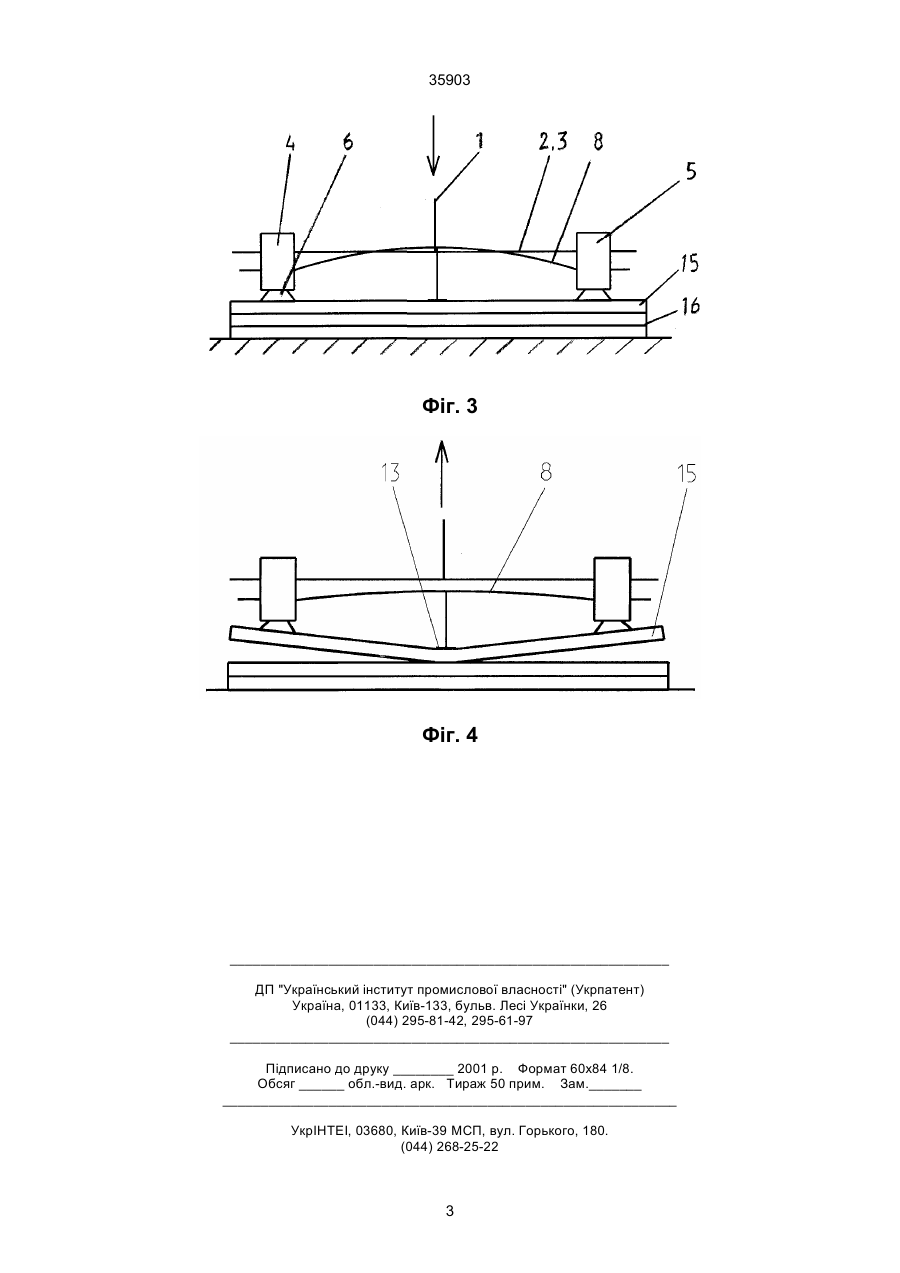

Схват маніпулятора, який містить корпус, присмоктувачі, упор та коромисло, з'єднане з упором, відрізняється тим, що присмоктувачі приєднані 35903 відбувається притискання присмоктувачів 6 до деталі 15. При надійному контакті присмоктувачів 6 з деталлю 15 в останніх створюється розрідження і відбувається вакуумне захоплення верхньої деталі 15 стопи 16 схватом. По мірі піднімання схвату пружне коромисло 8 випрямляється, вигинаючи захоплену деталь 15 відносно упору 13,, піднімаючи тим самим її краї (фіг. 4). Це сприяє підвищенню надійності роботи схвата при відокремленні деталей, виготовлених з матеріалів малої жорсткістю через відсутність можливості прилипання деталі, що відокремлюється, до іншої, розташованої під нею у стопі, а наявність пружного коромисла призводить до розтягування деталі,, чим досягається зменшення сили зчеплення між деталями. Крім того, наявність регулювань, а також упору, виконаного у вигляді плоскої планки,, розташованої паралельно захватним блокам, дозволяє використовувати дану конструкцію схвата для відокремлення деталей різної форми та габаритів. Джерела інформації: 1. А.С. СССР № 637248 кл. В 25 J 15/06 Вакуумный захват, 1978. 2. А.С. СССР № 897691, кл. В 66 С 1/02 Вакуумный захват, 1982. Фіг. 1 Фіг. 2 2 35903 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 3 35903 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюGrip of manipulator
Автори англійськоюDrapak Heorhii Mefodiiovych, Romanets Taras Petrovych
Назва патенту російськоюЗахват манипулятора
Автори російськоюДрапак Георгий Мефодьевич, Романец Тарас Петрович
МПК / Мітки
МПК: B25J 15/06
Мітки: схват, маніпулятора
