Багатоцільовий коток

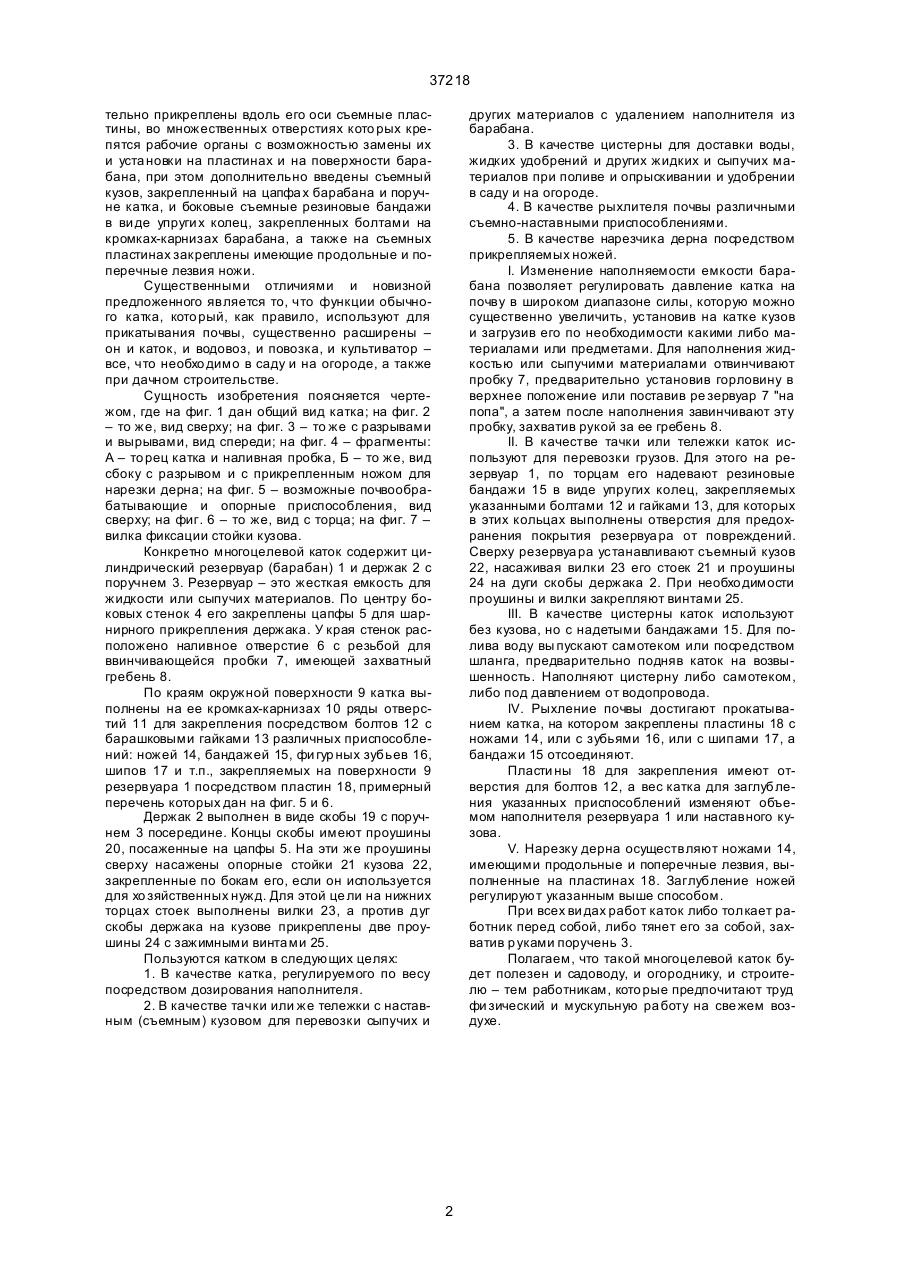

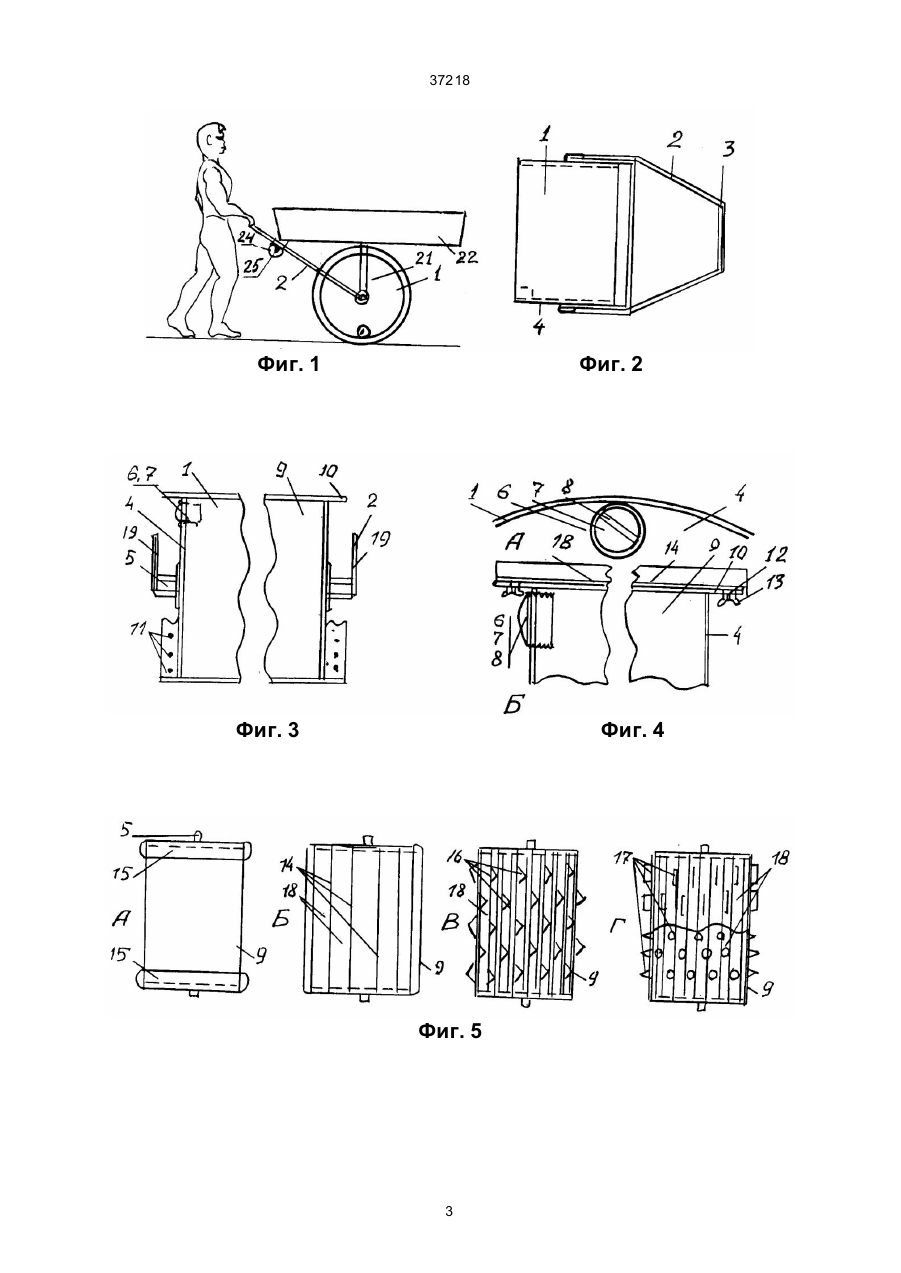

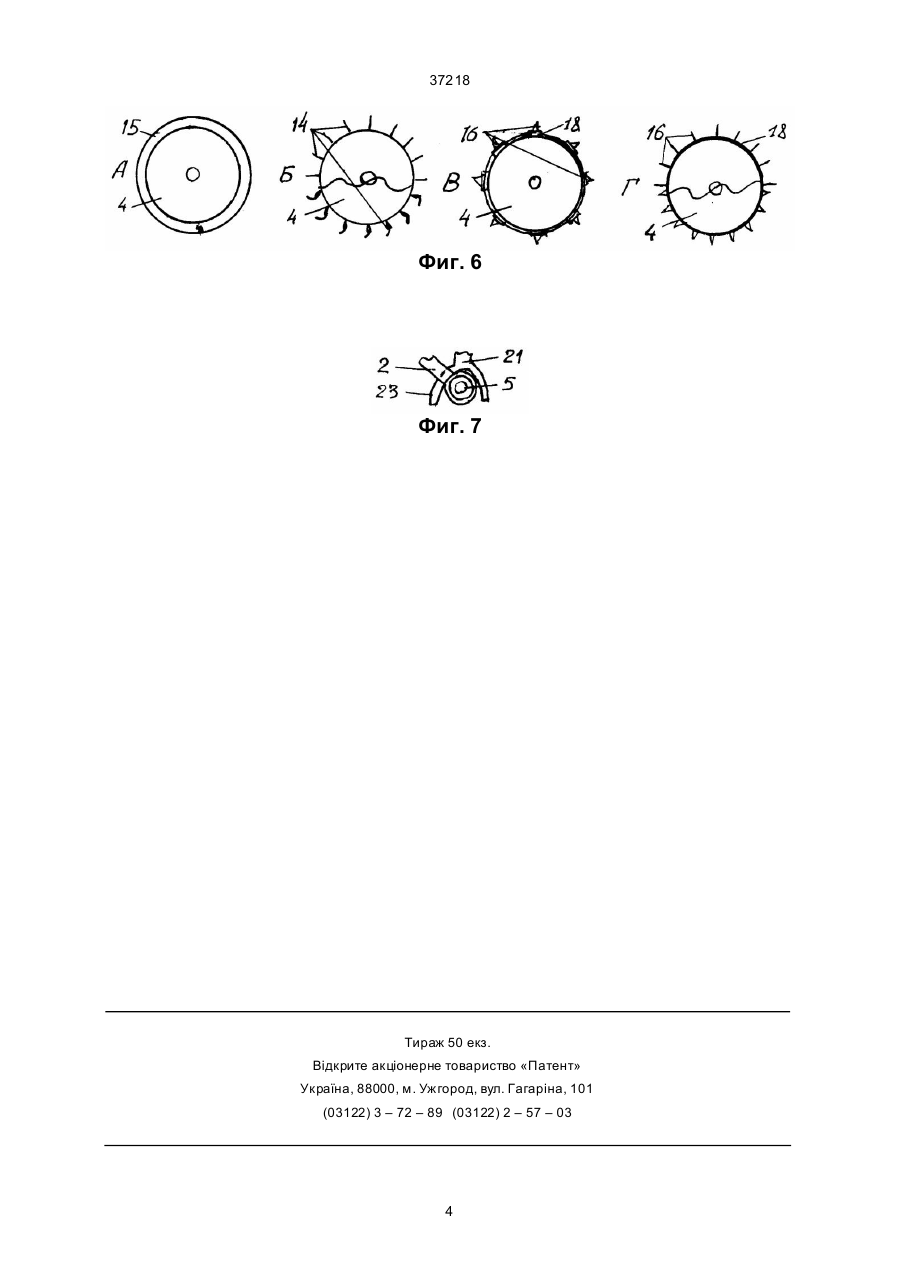

Многоцелевой каток, содержащий ба рабан, на оси которого шарнирно закреплено средство управления в ви де поручня, а на поверхности барабана уста новлены посредством средства фиксации съемные рабочие органы, отличающийся тем, что барабан имеет боковые кромки – карнизы с рядами отверстий, в которые посредством болтов избирательно прикреплены вдоль его оси съемные пласти ны, во множественных отверстиях которых закреплены рабочие органы с возмож ностью замены их и установки на пластинах и на поверхности барабана, при этом дополнительно введены съемный кузов, закрепленный на цапфах барабана и поручне катка, и боковые съемные резиновые бандажи в виде упругих колец, закрепленных болта ми на кромках – карнизах барабана, а также на съемных пластинах закреплены имеющие продольные и поперечные лезвия ножи. Ю (13) 37218 (11) UA его полости и смонтированных на оси внешнего барабана, и закрепленные на концах оси диска, связанные между со бой рабочие элементы [3]. Недостаток этого орудия тоже в его уз кой направленности. В качестве прототипа принят почвообрабатывающий каток, содержащий ось и расположенные на ней соединенные между собой шипы, соединенные между со бой посредством кольца и зажимов [4]. Недостаток прото типа в том, что этот каток тоже узкой направленности – только прикатывание почвы, а ведь в саду и на огороде всегда имеется множество других работ и по обработке почвы, и для удовлетворения других нужд. Задачей изобрете ния является расширение функций катка для выполнения более широкого круга всевозможных операций по обработке почвы. Поставленная задача решается тем, что во многоцелевом катке, содержащем барабан, на оси которого шарнирно закреплено средство уп равления в виде поручня, а на поверхности барабана установлены посредством средства фиксации съемные рабочие органы, согласно изобретению барабан имеет боковые кромки-карнизы с рядами отверстий, в которые посредством болтов избира (19) Изобретение относится к сельскохо зяйственному машиностроению, в частности, к приспособлениям для обработки почвы. Известен почвообрабатывающий каток, включающий последовательно установленные на раме со смеще нием в поперечном направлении передние и задние барабаны, каждый из которых снабжен волнообразными планками с одинаковым шагом впадин и выступов и уста новленными по многозаходной спирали с противоположным направлением навивок на передних и задних ба рабанах [1]. Недостаток этого катка в том, что он не может быть применен из-за дорого визны, сложности и необхо димости иметь для него тягач. Известно орудие для прикаты вания почвы, включающее установленные на раме два гладких катка, основание каждого из которых вы полнено сфе рическим в виде усеченых конусов с вогнутыми боками [2]. Недостаток этого катка тот же – потребность в тя гаче и узкая специализация – только прикатывание почвы. Известно почвообрабатывающее орудие, содержащее наружный барабан, который выполнен в виде ножевых пластин, соединенных между собой крепежными элементами и размещенных в C2 ______________________________ 37218 тельно прикреплены вдоль его оси съемные пластины, во множественных отверстиях кото рых крепятся рабочие органы с возможностью замены их и уста новки на пластинах и на поверхности барабана, при этом дополнительно введены съемный кузов, закрепленный на цапфа х барабана и поручне катка, и боковые съемные резиновые бандажи в ви де упруги х колец, закрепленных болтами на кромках-карнизах барабана, а также на съемных пластинах закреплены имеющие продольные и поперечные лезвия ножи. Существенными отличиями и новизной предложенного является то, что функции обычного катка, кото рый, как правило, используют для прикатывания почвы, существенно расширены – он и каток, и водовоз, и повозка, и культиватор – все, что необхо димо в саду и на огороде, а также при дачном строительстве. Сущность изобретения поясняется чертежом, где на фиг. 1 дан общий вид катка; на фиг. 2 – то же, вид сверху; на фиг. 3 – то же с разрывами и вырывами, вид спереди; на фиг. 4 – фрагменты: А – то рец катка и наливная пробка, Б – то же, вид сбоку с разрывом и с прикрепленным ножом для нарезки дерна; на фиг. 5 – возможные почвообрабатывающие и опорные приспособления, вид сверху; на фиг. 6 – то же, вид с торца; на фиг. 7 – вилка фиксации стойки кузова. Конкретно многоцелевой каток содержит цилиндрический резервуар (барабан) 1 и держак 2 с поручнем 3. Резервуар – это жесткая емкость для жидкости или сыпучих материалов. По центру боковых стенок 4 его закреплены цапфы 5 дляшарнирного прикрепления держака. У края стенок расположено наливное отверстие 6 с резьбой для ввинчивающейся пробки 7, имеющей захватный гребень 8. По краям окружной поверхности 9 катка выполнены на ее кромках-карнизах 10 ряды отверстий 11 для закрепления посредством болтов 12 с барашковыми гайками 13 различных приспособлений: ножей 14, бандажей 15, фи гур ных зубьев 16, шипов 17 и т.п., закрепляемых на поверхности 9 резервуара 1 посредством пластин 18, примерный перечень которых дан на фиг. 5 и 6. Держак 2 выполнен в виде скобы 19 с поручнем 3 посередине. Концы скобы имеют проушины 20, посаженные на цапфы 5. На эти же проушины сверху насажены опорные стойки 21 кузова 22, закрепленные по бокам его, если он используется для хо зяйственных нужд. Для этой це ли на нижних торцах стоек выполнены вилки 23, а против дуг скобы держака на кузове прикреплены две проушины 24 с зажимными винтами 25. Пользуются катком в следующих целях: 1. В качестве катка, регулируемого по весу посредством дозирования наполнителя. 2. В качестве тачки или же тележки с наставным (съемным) кузовом для перевозки сыпучих и других материалов с удалением наполнителя из барабана. 3. В качестве цистерны для доставки воды, жидких удобрений и других жидких и сыпучих материалов при поливе и опрыскивании и удобрении в саду и на огороде. 4. В качестве рыхлителя почвы различными съемно-наставными приспособлениями. 5. В качестве нарезчика дерна посредством прикрепляемых ножей. I. Изменение наполняемости емкости барабана позволяет регулировать давление катка на почву в широком диапазоне силы, которую можно существенно увеличить, установив на катке кузов и загрузив его по необходимости какими либо материалами или предметами. Для наполнения жидкостью или сыпучими материалами отвинчивают пробку 7, предварительно установив горловину в верхнее положение или поставив ре зервуар 7 "на попа", а затем после наполнения завинчивают эту пробку, захватив рукой за ее гребень 8. II. В качестве тачки или тележки каток используют для перевозки грузов. Для этого на резервуар 1, по торцам его надевают резиновые бандажи 15 в виде упругих колец, закрепляемых указанными болтами 12 и гайками 13, для которых в этих кольцах выполнены отверстия для предохранения покрытия резервуа ра от повреждений. Сверху резервуа ра устанавливают съемный кузов 22, насаживая вилки 23 его стоек 21 и проушины 24 на дуги скобы держака 2. При необхо димости проушины и вилки закрепляют винтами 25. III. В качестве цистерны каток используют без кузова, но с надетыми бандажами 15. Для полива воду вы пускают самотеком или посредством шланга, предварительно подняв каток на возвышенность. Наполняют цистерну либо самотеком, либо под давлением от водопровода. IV. Рыхление почвы достигают прокатыванием катка, на котором закреплены пластины 18 с ножами 14, или с зубьями 16, или с шипами 17, а бандажи 15 отсоединяют. Пласти ны 18 для закрепления имеют отверстия для болтов 12, а вес катка для заглубления указанных приспособлений изменяют объемом наполнителя резервуара 1 или наставного кузова. V. Нарезку дерна осуществляют ножами 14, имеющими продольные и поперечные лезвия, выполненные на пластинах 18. Заглубление ножей регулируют указанным выше способом. При всех ви дах работ каток либо толкает работник перед собой, либо тянет его за собой, захватив р уками поручень 3. Полагаем, что такой многоцелевой каток будет полезен и садоводу, и огороднику, и строителю – тем работникам, кото рые предпочитают труд фи зический и мускульную ра боту на све жем воздухе. 2 37218 Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 5 3 37218 Фиг. 6 Фиг. 7 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4
