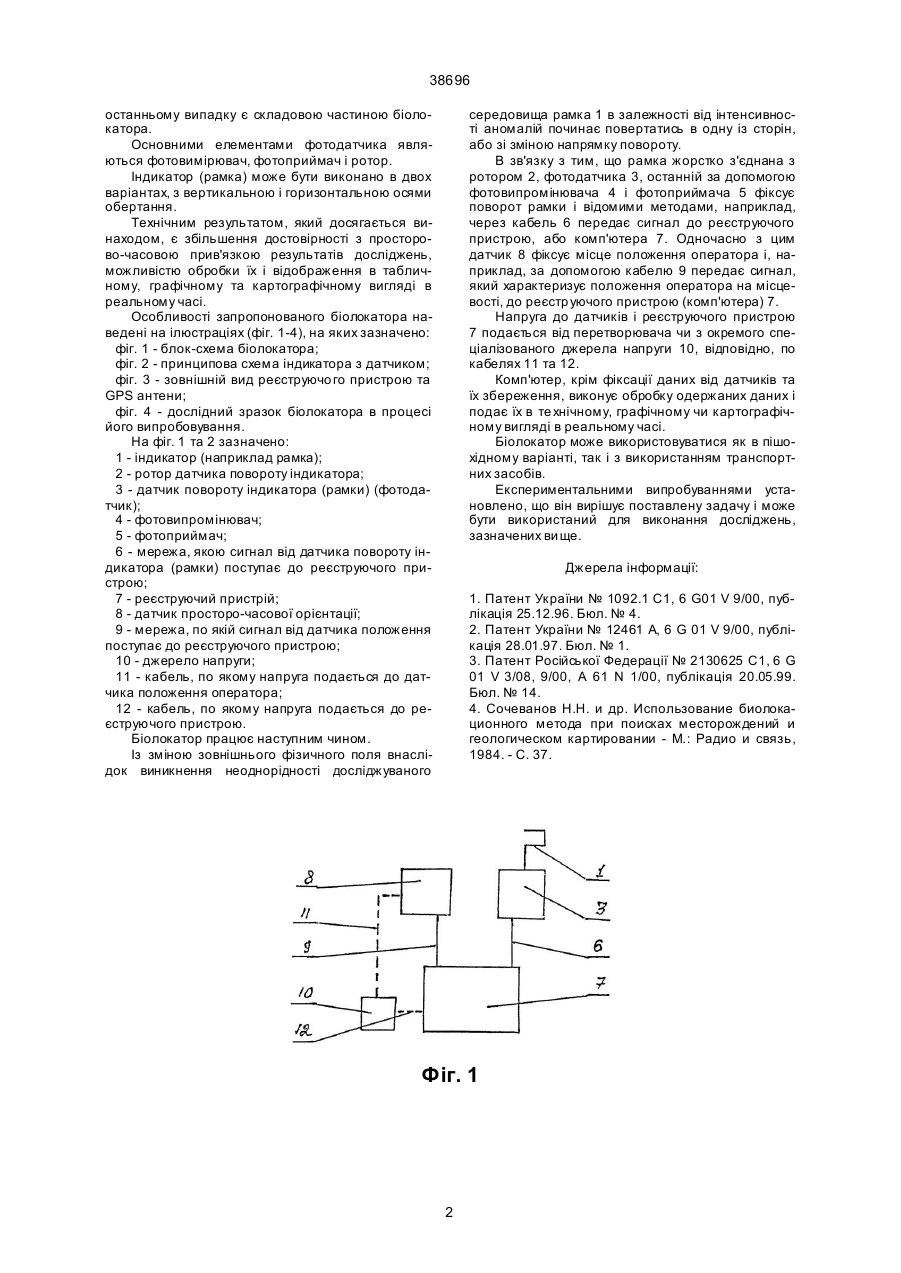

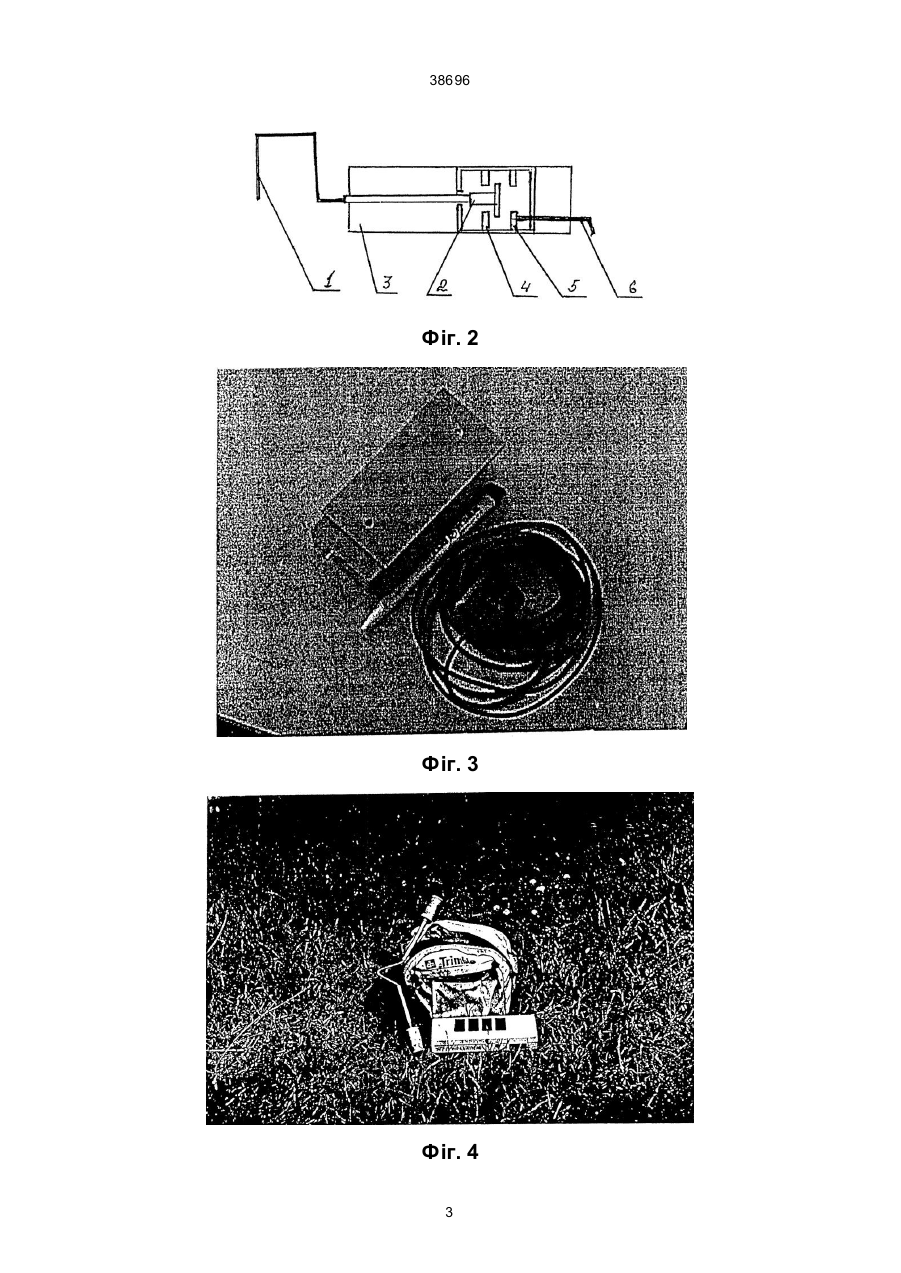

1. Біолокатор, який містить індикатор, наприклад, у вигляді рамки, і відрізняється тим, що його оснащено з'єднаним з індикатором датчиком кількості та швидкості обертів чи коливань індикатора, а також з'єднаними з джерелом напруги дат 38696 останньому випадку є складовою частиною біолокатора. Основними елементами фотодатчика являються фотовимірювач, фотоприймач і ротор. Індикатор (рамка) може бути виконано в двох варіантах, з вертикальною і горизонтальною осями обертання. Технічним результатом, який досягається винаходом, є збільшення достовірності з просторово-часовою прив'язкою результатів досліджень, можливістю обробки їх і відображення в табличному, графічному та картографічному вигляді в реальному часі. Особливості запропонованого біолокатора наведені на ілюстраціях (фіг. 1-4), на яких зазначено: фіг. 1 - блок-схема біолокатора; фіг. 2 - принципова схема індикатора з датчиком; фіг. 3 - зовнішній вид реєструючо го пристрою та GРS антени; фіг. 4 - дослідний зразок біолокатора в процесі його випробовування. На фіг. 1 та 2 зазначено: 1 - індикатор (наприклад рамка); 2 - ротор датчика повороту індикатора; 3 - датчик повороту індикатора (рамки) (фотодатчик); 4 - фотовипромінювач; 5 - фотоприймач; 6 - мережа, якою сигнал від датчика повороту індикатора (рамки) поступає до реєструючого пристрою; 7 - реєструючий пристрій; 8 - датчик просторо-часової орієнтації; 9 - мережа, по якій сигнал від датчика положення поступає до реєструючого пристрою; 10 - джерело напруги; 11 - кабель, по якому напруга подається до датчика положення оператора; 12 - кабель, по якому напруга подається до реєструючого пристрою. Біолокатор працює наступним чином. Із зміною зовнішнього фізичного поля внаслідок виникнення неоднорідності досліджуваного середовища рамка 1 в залежності від інтенсивності аномалій починає повертатись в одну із сторін, або зі зміною напрямку повороту. В зв'язку з тим, що рамка жорстко з'єднана з ротором 2, фотодатчика 3, останній за допомогою фотовипромінювача 4 і фотоприймача 5 фіксує поворот рамки і відомими методами, наприклад, через кабель 6 передає сигнал до реєструючого пристрою, або комп'ютера 7. Одночасно з цим датчик 8 фіксує місце положення оператора і, наприклад, за допомогою кабелю 9 передає сигнал, який характеризує положення оператора на місцевості, до реєстр уючого пристрою (комп'ютера) 7. Напруга до датчиків і реєструючого пристрою 7 подається від перетворювача чи з окремого спеціалізованого джерела напруги 10, відповідно, по кабелях 11 та 12. Комп'ютер, крім фіксації даних від датчиків та їх збереження, виконує обробку одержаних даних і подає їх в те хнічному, графічному чи картографічному вигляді в реальному часі. Біолокатор може використовуватися як в пішохідному варіанті, так і з використанням транспортних засобів. Експериментальними випробуваннями установлено, що він вирішує поставлену задачу і може бути використаний для виконання досліджень, зазначених ви ще. Джерела інформації: 1. Патент України № 1092.1 С1, 6 G01 V 9/00, публікація 25.12.96. Бюл. № 4. 2. Патент України № 12461 А, 6 G 01 V 9/00, публікація 28.01.97. Бюл. № 1. 3. Патент Російської Федерації № 2130625 С1, 6 G 01 V 3/08, 9/00, А 61 N 1/00, публікація 20.05.99. Бюл. № 14. 4. Сочеванов Н.Н. и др. Использование биолокационного метода при поисках месторождений и геологическом картировании - М.: Радио и связь, 1984. - С. 37. Фіг. 1 2 38696 Фіг. 2 Фіг. 3 Фіг. 4 3 38696 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
