Спосіб виготовлення кільцевих деталей
Номер патенту: 38904
Опубліковано: 26.01.2009
Автори: Калюжний Володимир Леонідович, Куріхін Віктор Сергійович, Білан Олександр Миколайович
Формула / Реферат
1. Спосіб виготовлення кільцевих деталей, що включає попередній підгін кінців заготовки, розміщення заготовки у матриці та деформування її середньої частини пуансоном, який відрізняється тим, що кожний кінець заготовки підгинають на частину її кола, а іншу частину заготовки деформують до утворення кільця.
2. Спосіб за п. 1, який відрізняється тим, що деформацію до утворення кільця проводять на матриці, виконаній у вигляді роликів, що обертаються.
3. Спосіб за пп. 1, 2, який відрізняється тим, що деформація пуансоном до утворення кільця проводиться на глибину, що перевищує радіус кільця.
Текст

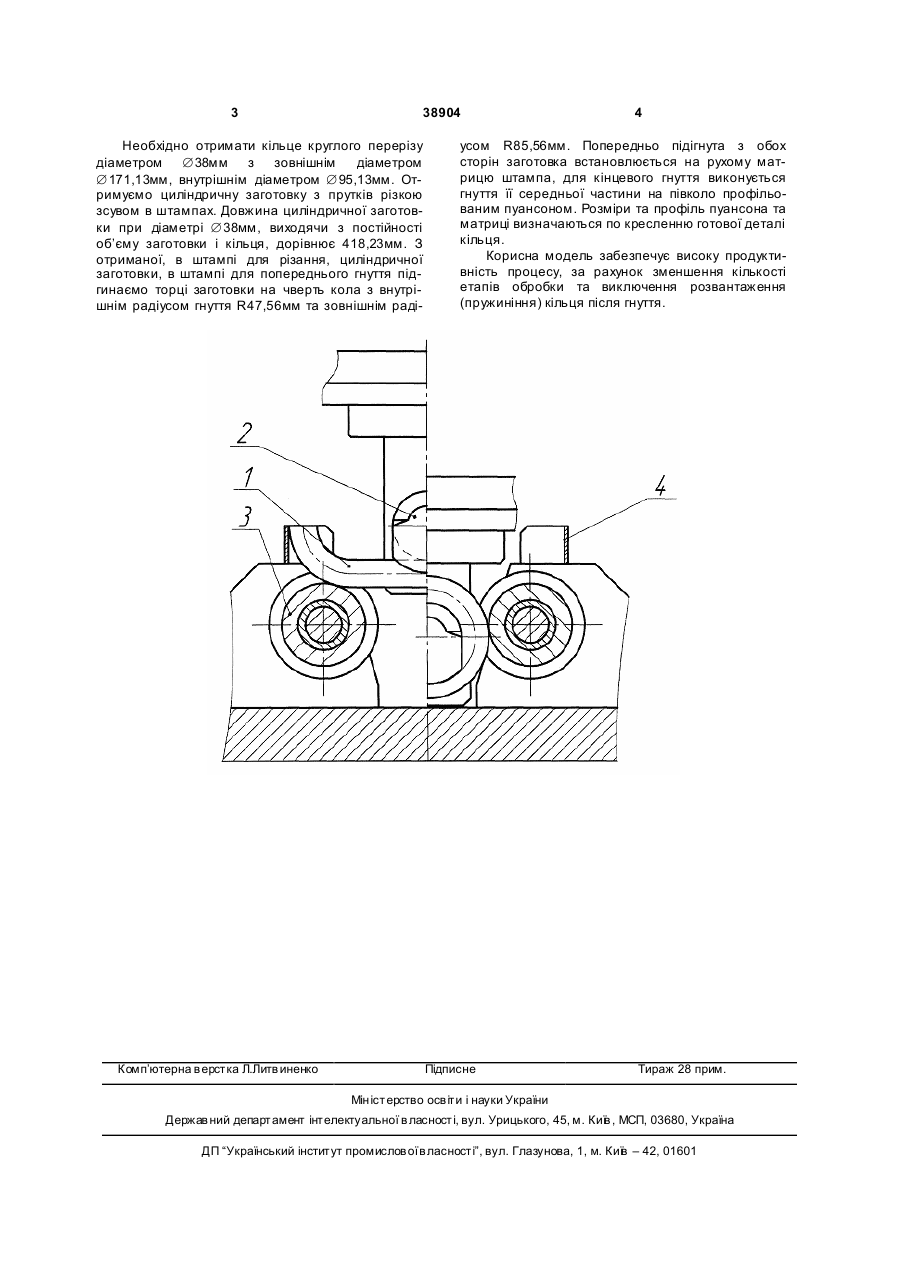

1. Спосіб виготовлення кільцевих деталей, що включає попередній підгін кінців заготовки, розмі 3 38904 Необхідно отримати кільце круглого перерізу діаметром Æ38мм з зовнішнім діаметром Æ171,13мм, внутрішнім діаметром Æ95,13мм. Отримуємо циліндричну заготовку з прутків різкою зсувом в штампах. Довжина циліндричної заготовки при діаметрі Æ38мм, виходячи з постійності об’єму заготовки і кільця, дорівнює 418,23мм. З отриманої, в штампі для різання, циліндричної заготовки, в штампі для попереднього гнуття підгинаємо торці заготовки на чверть кола з внутрішнім радіусом гнуття R47,56мм та зовнішнім раді Комп’ютерна в ерстка Л.Литв иненко 4 усом R85,56мм. Попередньо підігнута з обох сторін заготовка встановлюється на рухому матрицю штампа, для кінцевого гнуття виконується гнуття її середньої частини на півколо профільованим пуансоном. Розміри та профіль пуансона та матриці визначаються по кресленню готової деталі кільця. Корисна модель забезпечує високу продуктивність процесу, за рахунок зменшення кількості етапів обробки та виключення розвантаження (пружиніння) кільця після гнуття. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing annular components
Автори англійськоюKaliuzhnyi Volodymyr Leonidovych, Kurikhin Viktor Serhiiovych, Bilan Oleksandr Mykolaiovych
Назва патенту російськоюСпособ изготовления кольцевых деталей
Автори російськоюКалюжный Владимир Леонидович, Курихин Виктор Сергеевич, Билан Александр Николаевич
МПК / Мітки
МПК: B21D 7/00
Мітки: деталей, спосіб, кільцевих, виготовлення
