Контейнер для зберігання і транспортування медичних виробів

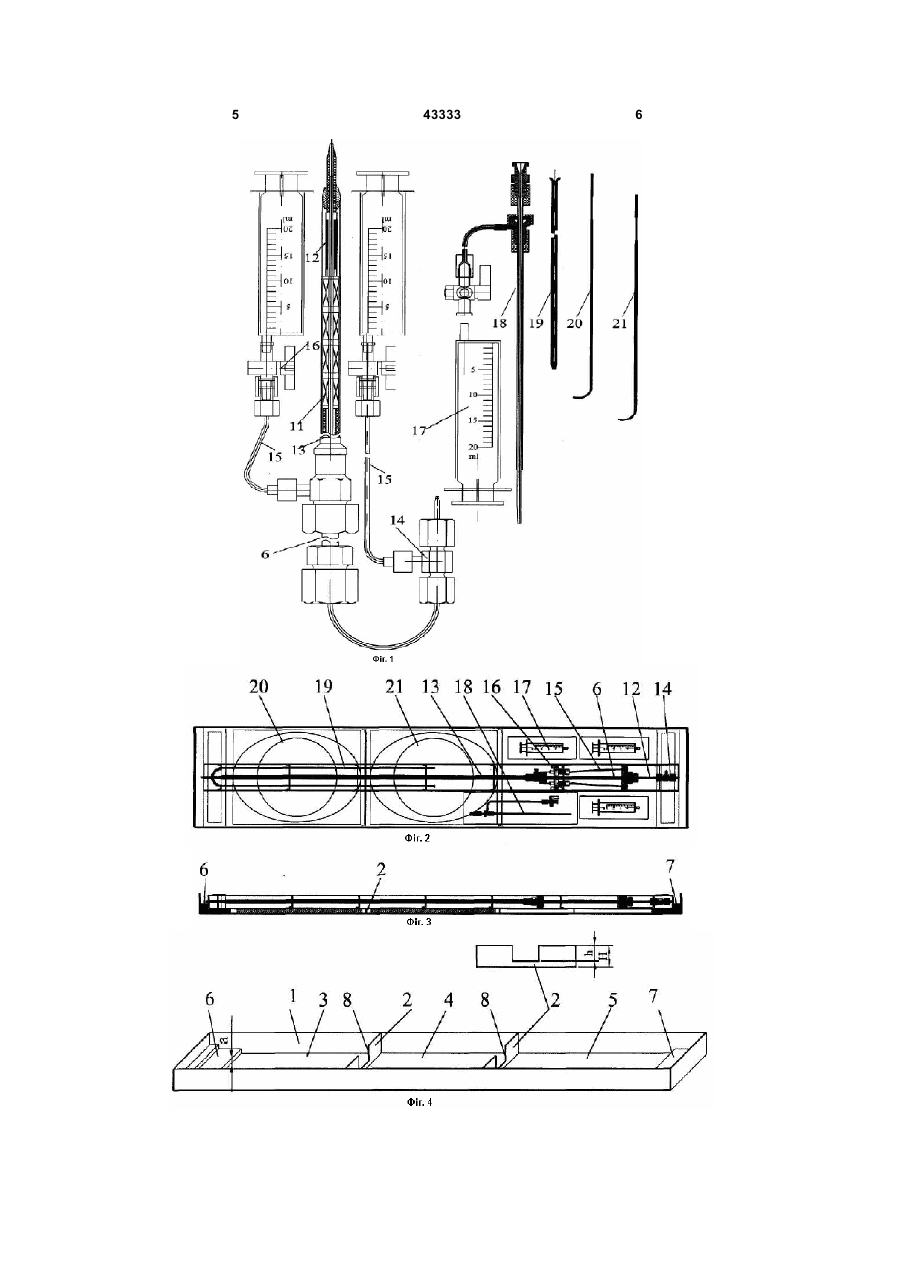

Контейнер для зберігання і транспортування медичних виробів, що містить корпус коробчастої форми, розділений поперечними перегородками 3 робів, а також захисну кришку, згідно з корисною моделлю він має додатково дві опорні подушки, закріплені на днищі корпуса з обох його кінців, а на поперечних перегородках виконані вертикальні пази з глибиною, що задовольняє співвідношенню: h = (Н-а), де h - глибина паза в перегородці; Н висота перегородки; а - висота подушки, при цьому захисна кришка виконана у вигляді футляра прямокутної форми з язичковим клапаном. Постачання контейнера двома опорними подушками, закріпленими на днищі корпуса з обох його кінців, а також виконання вертикальних пазів на поперечних перегородках з глибиною паза, що задовольняє вищезазначеному співвідношенню, дає можливість утворювати другий ярус розташування в корпусі виробів, переважно довгомірних, і дозволяє, таким чином, здійснювати зберігання різноманітних виробів одного призначення в одному контейнері, що підвищує функціональні можливості останнього. Виконання захисної кришки у вигляді футляра прямокутної форми з язичковим клапаном підвищує жорсткість контейнера, що робить її придатним для використання у контейнерах для зберігання і транспортування різноманітних виробів одного призначення. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що технічне рішення, що пропонується, є новим і клінічно та промислово придатним. Корисна модель пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд медичного виробу - складу комплекту пристроїв для дистанційного ендопротезування аорти і магістральних артерій; на Фіг.2 - контейнер для зберігання і транспортування медичних виробів, вигляд в плані; на Фіг.3 - теж саме - вигляд збоку, бічна стінка корпусу знята; на фіг.4 - корпус; на Фіг.5 - футляр. Контейнер містить корпус 1 коробчастої форми, розділений поперечними перегородками 2 на декілька відсіків 3, 4, 5, кожний із яких має фіксатори 6 виробів. В відсіках 3 і 5 корпусу до його днища закріплені опорні подушки 6 і 7. На поперечних перегородках 2 виконані вертикальні пази 8 з глибиною, що задовольняє співвідношенню: h = (Н-а), де: h - глибина паза в перегородці; Н - висота перегородки; 43333 4 а - висота подушки Контейнер також має захисну кришку 9 у вигляді футляра прямокутної форми з язичковим клапаном 10. Комплект містить судинний самофіксивний ендопротез 11, балонний катетер 12, транспортну трубку 13, штовхач 13 ендопротеза, трійник 14 для перфузії, два подовжувача 15, три трьохходові крани 16, три шприці 17, інтрад'юсер 18, катетер ангіографічний 19, провідник м'який 20 і провідник напівжорсткий 21. Усі зазначені елементи комплекту 11-21 мають різні, що відрізняються один від одного, розміри (довжину, діаметр) і конфігурацію. Днище корпуса 1 утворює перший ярус контейнера, на якому розташовані упаковані в споживчу тару в відповідних відсіках згорнуті в кільце провідник м'який 20 і провідник напівжорсткий 21, а також шприці 17, інтрод'юсер 18, два подовжувача 15, трьохходові крани 16. Опорні подушки 6 і 7, а також поперечні перегородки 2 з вертикальними пазами 8 утворюють другий ярус, в пазах перегородок якого укладені упаковані в споживчу тару довгомірні вироби транспортну трубку 13, ендопротез 11, балонний катетер 12, катетер ангіографічний 19. Кінці зазначених довгомірних виробів спираються на опорні подушки 6 і 7. Постачання контейнера двома опорними подушками 6 і 7, закріпленими на днищі корпуса з обох його кінців, а також виконання вертикальних пазів на поперечних перегородках 2 з глибиною h паза, що задовольняє співвідношенню: h = (Н-а), дає можливість розташувати на другому ярусі довгомірні вироби і підвищити, таким чином, місткість контейнера. Це дозволяє здійснювати зберігання різноманітних виробів одного призначення в одному контейнері і підвищити, таким чином функціональні можливості останнього. Виконання захисної кришки 9, куди укладають корпус з виробами, у вигляді футляра прямокутної форми з язичковим клапаном 10 підвищує жорсткість контейнера і дозволяє використовувати його для різноманітних виробів одночасно, як довгомірних так і коротко мірних. Таким чином, контейнер, що пропонується, дозволяє використовувати його для зберігання і транспортування одночасно як довгомірних так і короткомірних медичних виробів і підвищувати, таким чином, його функціональні можливості. 5 43333 6 7 Комп’ютерна верстка Л. Купенко 43333 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
