Сушарка високовологого насіння овоче-баштанних культур

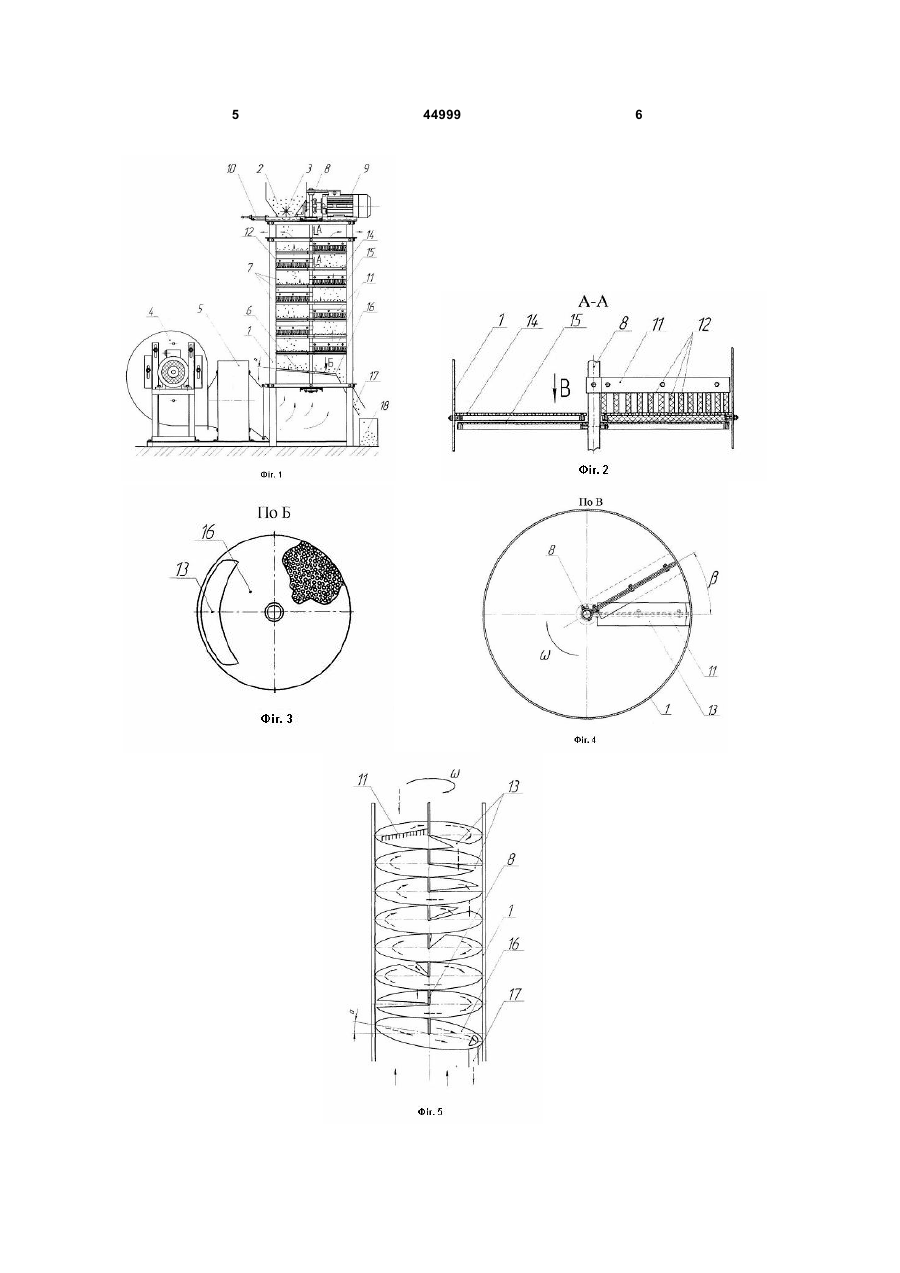

1. Сушарка високовологого насіння овочебаштанних культур, яка включає циліндричну шахту з завантажувальним бункером та розвантажувальним пристроєм, розділену по висоті на секції, кожна з яких є самостійною сушильною камерою безперервної дії, з вертикальним приводним валом, що проходить крізь робочі зони секції, на якому розташовані перегрібачі з гнучкими робочими елементами, яка відрізняється тим, що з метою забезпечення високої продуктивності, інтенсифікації тепломасообміну та зміни експозиції сушіння, сушарка додатково містить завантажувально-розвантажувальні вікна газорозподільного решета для пересипання насіння з секції на секцію, які розташовано одне від одного по висоті сушарки спірально. U 2 (19) 1 3 Особливістю сушарки є те, що теплоносій спочатку прямує в піддон нижнього барабана, утворюючи киплячий шар, а потім прямує до вібруючого газорозподільного решета [Сушилка семян: А.с. 1101643. СССР. МКИ F26 В11/06; F26 В17/26 / А. Ф. Анисимов, П.А. Габер, Н.М. Лысенко, В.П. Митерев, Г.Ф. Янчук - № 3599568/24-06; Заявл. 03.06.83; Опубл. 07.07.84, Бюл. № 25. - 4 с]. Конструкція прототипу має високу матеріаломісткість і складність в забезпеченні герметизації сушильних камер, крім того конструкція сушарки складна в обслуговуванні і експлуатації. В основу корисної моделі поставлено задача розробки сушарки високовологого насіння овочебаштанних культур, яка дозволить забезпечити високу продуктивність і інтенсифікацію тепломасообміну шляхом диференційованого підведення тепла до матеріалу, який потрібно висушити та зміни експозиції сушіння. Поставлена задача досягається тим, що сушарка високовологого насіння овоче-баштанних культур, яка включає циліндричну шахту з завантажувальним бункером та розвантажувальним пристроєм, розділену по висоті на секції, кожна з яких є самостійною сушильною камерою безперервної дії, з вертикальним приводним валом, що проходить крізь робочі зони секції на якому розташовані перегрібачі з гнучкими робочими елементами, згідно корисної моделі, сушарка додатково містить завантажувально-розвантажувальні вікна газорозподільного решета для пересипання насіння з секції на секцію, які розташовано один від одного по висоті сушарки спірально. При цьому з п.2 виходить, що завантажувально-розвантажувальні вікна секцій розташовані один над одним під кутом Р, що збільшує час перебування насіння в кожній секції. Крім того, із п.3 виходить, що з метою рівномірного розподілу теплоносія по всій поверхні газорозподільного решета кожна секція сушильної камери складається з рухомого і нерухомого решета, що дозволяє відкривати і закривати завантажувально-розвантажувальне вікно в заданий час. Також з п.4 виходить, що з метою рівномірного переміщення насіннєвого матеріалу по газорозподільному решету кількість зубів гнучких робочих елементів перегрібача збільшується від центру обертання до периферії. Також із п.5 виходить, що сушарка високовологого насіння овоче-баштанних культур має розвантажувальний пристрій, який має похиле газорозподільне решето з механізмом для зміни його кута нахилу. На фіг. 1 - зображена сушарка високовологого насіння овоче-баштанних культур, вигляд збоку; на фіг.2 - секція сушарки розріз А-А на фіг. 1; на фіг.3 - вигляд зверху похилого газорозподільного решета вивантажувального пристрою за стрілкою Б на фіг. 1; 44999 4 на фіг.4 - секція сушарки вигляд зверху за стрілкою В на фіг.2; на фіг.5 - схема руху насіння по секціях усередині сушарки. Запропонована сушарка високовологого насіння овоче-баштанних культур включає циліндричну раму 1, завантажувальний бункер 2, живильник насіння 3, вентилятор 4, калорифер 5, розвантажувальний пристрій 6 для вивантаження просушеного насіння, секції сушарки 7, вертикальний приводний вал 8, привод вертикального валу 9, натягач приводу 10, перегрібач 11 для перегрібання насіння в процесі сушіння, зуби гнучких робочих елементів прегрібача 12, завантажувальнорозвантажувальні вікна решета 13, нерухоме 14 і рухоме газорозподільне решето секції 15, похиле газорозподільне решето 16, розвантажувальний короб 17, мішкотара 18. Сушарка високовологого насіння овочебаштанних культур працює таким чином. Вологе насіння баштанних культур після промивання подається в завантажувальний бункер 2, прикріплений на циліндричній рамі 1, звідки живильником 3 насіння потрапляє на нерухоме газорозподільне решето 14 першої секції сушарки. Далі насіння по газорозподільному решету рівномірно розподіляється, ворушиться руйнуючи насіннєвий шар і переміщується за допомогою перегрібача 11 до завантажувально-розвантажувального вікна 13 решіт і продувається теплоносієм. Теплоносій нагнітається вентилятором 4 і нагрівшись в калорифері 5 проходить крізь усі секції сушарки з низу в гору. Таким чином, відбувається надходження теплоносія в секції попередньо просушеного насіння, що витримує вищу температуру сушильного агента, а потім при меншій температурі в секції з насінням високої вологості. Перегрібай 11 має гнучкі робочі елементи 12 кількість зубів, яких збільшується від центру обертання до периферії для рівномірного переміщення насіння усередині секції. Всі перегрібачі секцій закріплені на вертикальному приводному валі 8 і обертаються за допомогою приводу 9. Коли насіння, переміщуючись за допомогою перегрібача, підходить до завантажувальнорозвантажувального вікна 13 відбувається поєднання вікон нерухомого 14 і рухомого 15 газорозподільного решета секції. Потім у розвантажувальне вікно 13, яке утворилося при поєднанні вікон, частка насіння виштовхується зубами перегрібача 12 і під дією сил тяжіння насіння провалюється в нижню секцію сушарки. Таким чином, вологе насіння переміщується усередині сушарки з секції в секцію втрачаючи при цьому вологу. Далі висушене насіння прямує у розвантажувальний пристрій 6, де завдяки нахилу газорозподільного решета 16 і киплячого шару насіннєвого матеріалу, утвореного дією повітряного потоку, насіння переміщується у розвантажувальний короб 17, а потім в мішкотару 18. 5 44999 6 7 Комп’ютерна верстка І.Скворцова 44999 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
