Фільтр

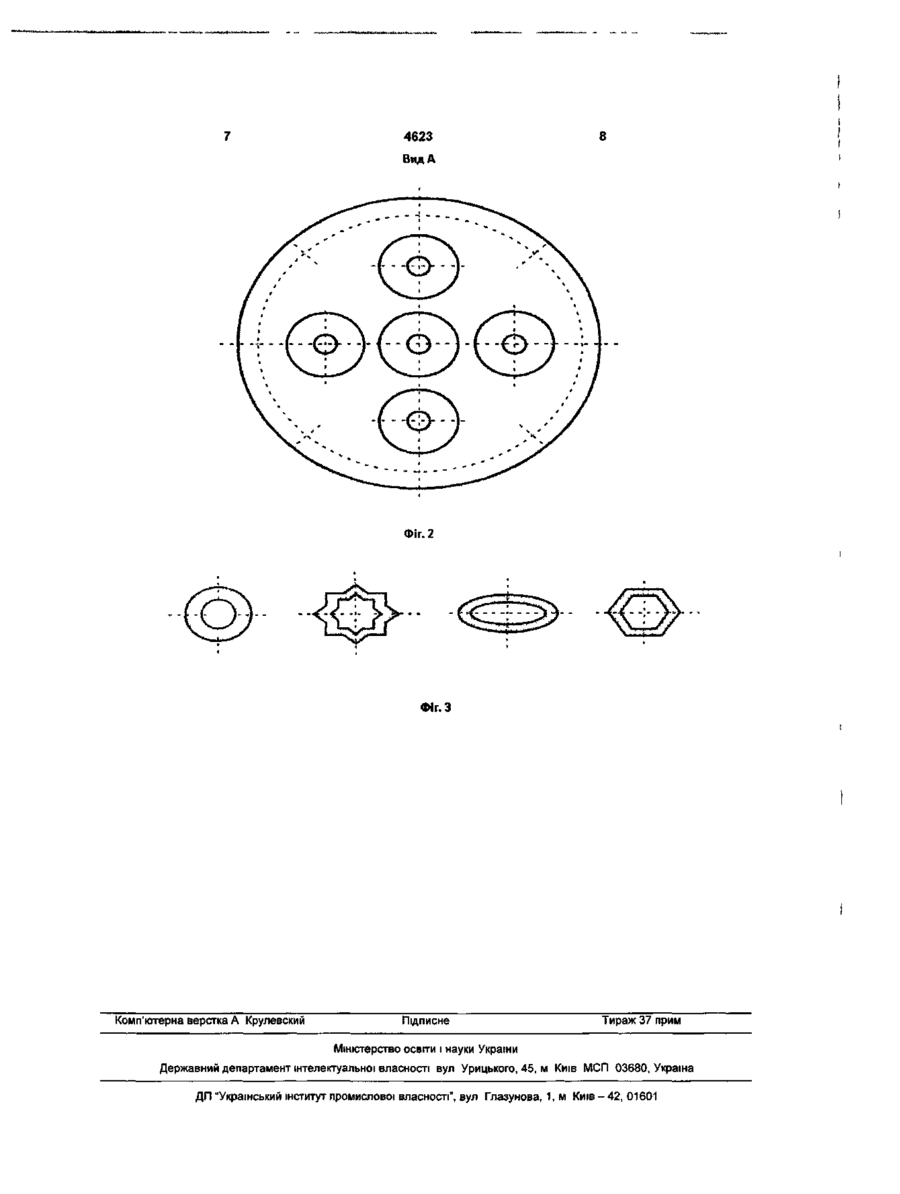

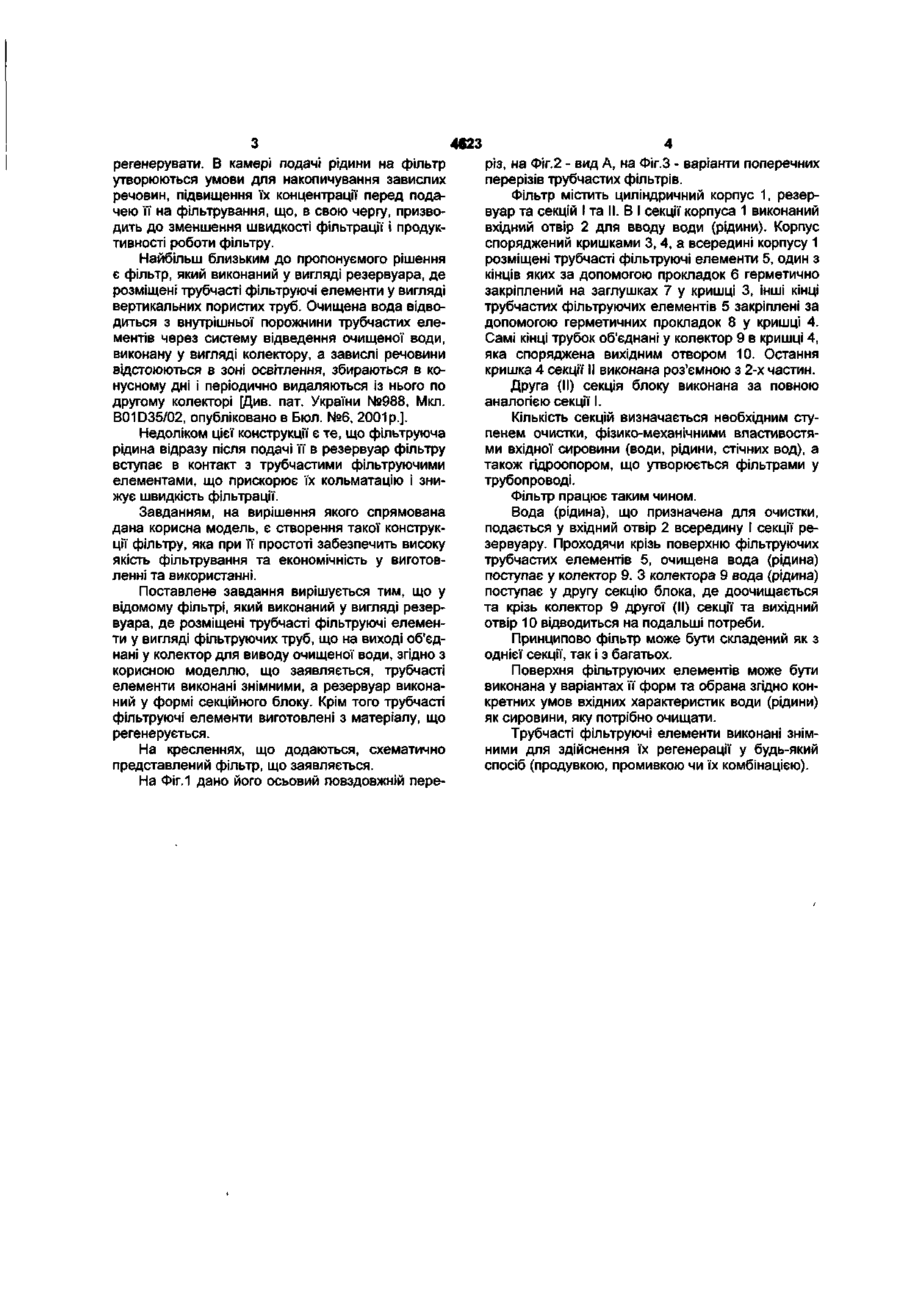

1. Фільтр, що виконаний у вигляді резервуара, в якому розміщені трубчасті фільтруючі елементи у вигляді пористих фільтруючих труб, що на виході об'єднані у колектор для відводу очищеної води, який відрізняється тим, що трубчасті фільтруючі елементи виконані знімними, а резервуар виконаний у формі секційного блока. 2. Фільтр за п. 1, який відрізняється тим, що трубчасті фільтруючі елементи виконані з матеріалу, що регенерується. 3. Фільтр за пп. 1, 2, який відрізняється тим, що форма трубок фільтруючих елементів за конфігурацією виконана циліндричною або гофрованою, або еліптичною, або багатогранною. Корисна модель належить до галузі машинобудування і може бути використана для очищення питної води, технічної рідини, стічних вод. Відомий фільтр для очищення рідин, який містить кернує у вигляді ділянки труби з отворами входу і виходу, а також під'єднані до корпусу фільтруючий елемент і гільзу [Див. пат. Японії №542411, Мкл. B01D35/02, 1979р.]. Недоліком такої конструкції є утрудненні умови обслуговування через особливості саме такої конструкції. Відома конструкція фільтра для очищення води, яка використовується майже на усіх станціях в Україні та інших державах. Суть цієї конструкції викладена в технічній літературі, в тому числі в книгах Н. Н. Абрамова "Водоснабжение", "Стройиздат", М., 1974; С. В. Яковлева "Каналізація", "Стройиздат", М., 1976 і інші. Вода в цих фільтрах подається на поверхню зернистого завантаження, проходить крізь шар цього завантаження, залишає в ньому завислі речовини, збирається і відводиться за допомогою дренажної системи із дірчастих труб, розміщених під фільтруючим шаром. Регенерація фільтруючих матеріалів здійснюється потоком води в протилежному напрямку фільтрації. До недоліків цієї конструкції відноситься те, що фільтр має незначну грязеємкість і тому ефективно працює лише при малих концентраціях механічних домішок, крім цього класифікація, укладка і регенерація працеємка, а неоднорідність фракції завантаження призводить до порушення гідравлічного режиму фільтрування і зниження якості очищеної води. Дренажна система в цих фільтрах складна, а для її ремонту потрібно видаляти все зернисте завантаження із ячеек фільтрів. Окрім цього, в фільтрах із зернистим фільтруючим завантаженням працюють в основному перші по напрямку фільтрування шари, які швидко кольматуються і не дають можливості використати гряземісткість всього шару фільтруючого матеріалу та скорочення фільтроциклу. Відома конструкція фільтра [Див. А.с. СРСР №1366179, опубліковано в Б.В. №2, 1998р.], у якій в якості фільтруючого завантаження пропонується волокнистий матеріал, що дає змогу покращити умови укладання і регенерації матеріалу, зменшити експлуатаційні витрати. Ця мета досягається за рахунок установки в фільтрі удаваного дна, знімних патрубків із соплами, а самі фільтруючі елементи виконуються у вигляді касет. Недоліками цієї конструкції є те, що в ній ускладнюються конструктивні елементи і умови експлуатації, що приводить до збільшення капітальних і експлуатаційних витрат. Окрім цього на цих фільтрах практично неможливо очищати рідину з великою концентрацією механічних домішок. Відома також конструкція фільтру по заявці Великої Британії №2238256, опублікованій 29.05.1991 року МПК B01D35/02. В цьому фільтрі передбачена установка циліндричного трубчастого фільтруючого елементу сумісного з отвором для відведення очищеної рідини, що повинно збільшити площу поверхні фільтрації. Недоліками такого фільтру є те, що при такому розміщенні фільтруючого елементу його важко со CM CD 4623 регенерувати. В камері подачі рідини на фільтр утворюються умови для накопичування завислих речовин, підвищення їх концентрації перед подачею її на фільтрування, що, в свою чергу, призводить до зменшення швидкості фільтрації і продуктивності роботи фільтру. Найбільш близьким до пропонуємого рішення є фільтр, який виконаний у вигляді резервуара, де розміщені трубчасті фільтруючі елементи у вигляді вертикальних пористих труб. Очищена вода відводиться з внутрішньої порожнини трубчастих елементів через систему відведення очищеної води, виконану у вигляді колектору, а завислі речовини відстоюються в зоні освітлення, збираються в конусному дні і періодично видаляються із нього по другому колекторі [Див. пат. України №988, Мкл. B01D35/02, опубліковано в Бюл. №6, 2001р.]. Недоліком цієї конструкції є те, що фільтруюча рідина відразу після подачі її в резервуар фільтру вступає в контакт з трубчастими фільтруючими елементами, що прискорює їх кольматацію і знижує швидкість фільтрації. Завданням, на вирішення якого спрямована дана корисна модель, є створення такої конструкції фільтру, яка при її простоті забезпечить високу якість фільтрування та економічність у виготовленні та використанні. Поставлене завдання вирішується тим, що у відомому фільтрі, який виконаний у вигляді резервуара, де розміщені трубчасті фільтруючі елементи у вигляді фільтруючих труб, що на виході об'єднані у колектор для виводу очищеної води, згідно з корисною моделлю, що заявляється, трубчасті елементи виконані знімними, а резервуар виконаний у формі секційного блоку. Крім того трубчасті фільтруючі елементи виготовлені з матеріалу, що регенерується. На кресленнях, що додаються, схематично представлений фільтр, що заявляється. На Фіг.1 дано його осьовий повздовжній пере різ, на Фіг.2 - вид А, на Фіг.З - варіанти поперечних перерізів трубчастих фільтрів. Фільтр містить циліндричний корпус 1, резервуар та секцій І та II. В І секції корпуса 1 виконаний вхідний отвір 2 для вводу води (рідини). Корпус споряджений кришками 3, 4, а всередині корпусу 1 розміщені трубчасті фільтруючі елементи 5, один з кінців яких за допомогою прокладок 6 герметично закріплений на заглушках 7 у кришці 3, інші кінці трубчастих фільтруючих елементів 5 закріплені за допомогою герметичних прокладок 8 у кришці 4. Самі кінці трубок об'єднані у колектор 9 в кришці 4, яка споряджена вихідним отвором 10. Остання кришка 4 секції II виконана роз'ємною з 2-х частин. Друга (II) секція блоку виконана за повною аналогією секції І. Кількість секцій визначається необхідним ступенем очистки, фізико-механічними властивостями вхідної сировини (води, рідини, стічних вод), а також гідроопором, що утворюється фільтрами у трубопроводі. Фільтр працює таким чином. Вода (рідина), що призначена для очистки, подається у вхідний отвір 2 всередину І секції резервуару. Проходячи крізь поверхню фільтруючих трубчастих елементів 5, очищена вода (рідина) поступає у колектор 9. З колектора 9 вода (рідина) поступає у другу секцію блока, де доочищається та крізь колектор 9 другої (II) секції та вихідний отвір 10 відводиться на подальші потреби. Принципово фільтр може бути складений як з однієї секції, так і з багатьох. Поверхня фільтруючих елементів може бути виконана у варіантах її форм та обрана згідно конкретних умов вхідних характеристик води (рідини) як сировини, яку потрібно очищати. Трубчасті фільтруючі елементи виконані знімними для здійснення їх регенерації у будь-який спосіб (продувкою, промивкою чи їх комбінацією). Г'ІФ 4623 ВидА Фіг. 2 Фіг. З Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ МСП 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
