Машина для очищення насіння

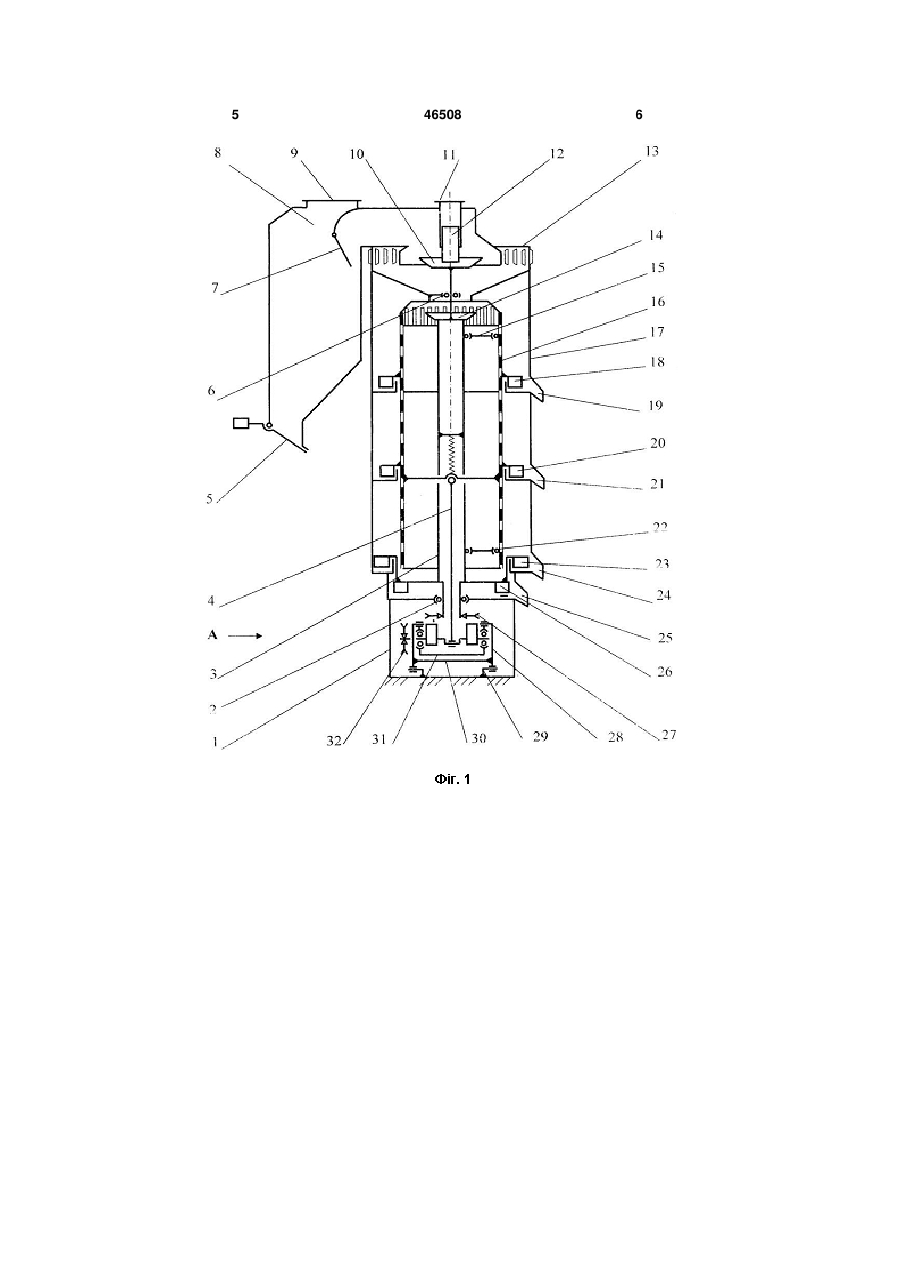

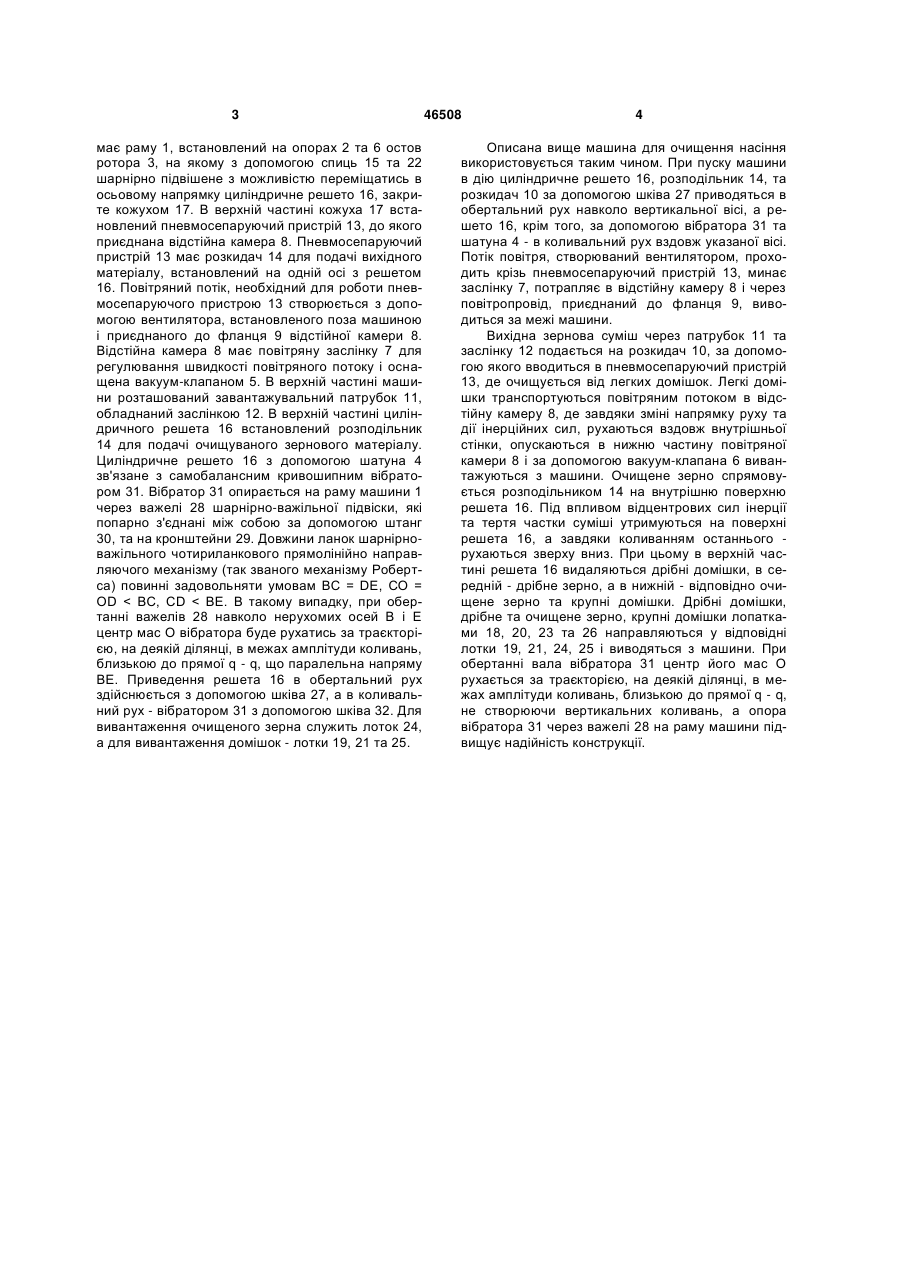

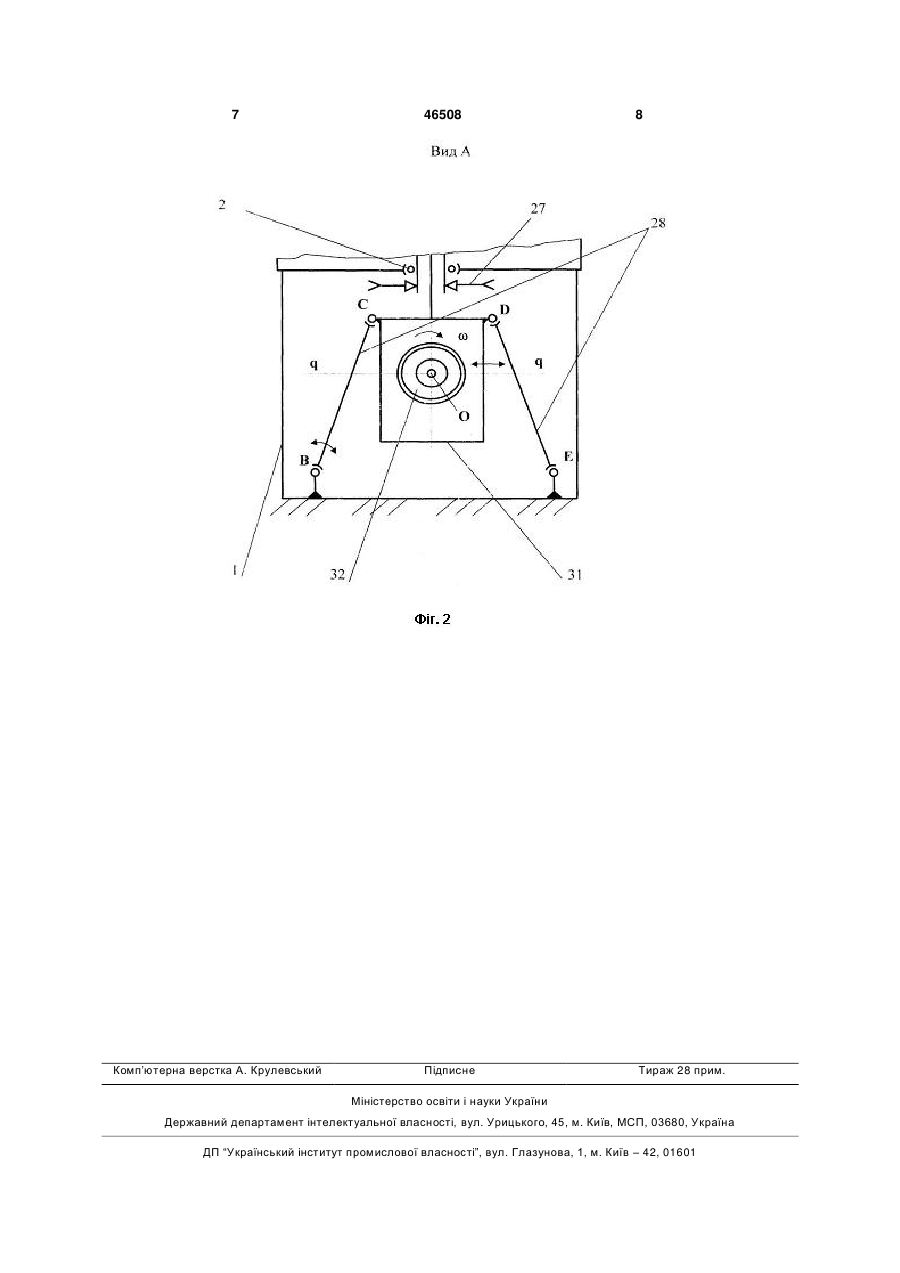

Машина для очищення насіння, що включає принаймні один очисний блок, закріплений нерухомою основою на рамі машини, кривошипний вібратор та приводи, яка відрізняється тим, що підвіска вібратора являє собою шарнірноважільний чотириланковий прямолінійно направляючий механізм. (19) (21) u200906847 (22) 30.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 має раму 1, встановлений на опорах 2 та 6 остов ротора 3, на якому з допомогою спиць 15 та 22 шарнірно підвішене з можливістю переміщатись в осьовому напрямку циліндричне решето 16, закрите кожухом 17. В верхній частині кожуха 17 встановлений пневмосепаруючий пристрій 13, до якого приєднана відстійна камера 8. Пневмосепаруючий пристрій 13 має розкидач 14 для подачі вихідного матеріалу, встановлений на одній осі з решетом 16. Повітряний потік, необхідний для роботи пневмосепаруючого пристрою 13 створюється з допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 9 відстійної камери 8. Відстійна камера 8 має повітряну заслінку 7 для регулювання швидкості повітряного потоку і оснащена вакуум-клапаном 5. В верхній частині машини розташований завантажувальний патрубок 11, обладнаний заслінкою 12. В верхній частині циліндричного решета 16 встановлений розподільник 14 для подачі очищуваного зернового матеріалу. Циліндричне решето 16 з допомогою шатуна 4 зв'язане з самобалансним кривошипним вібратором 31. Вібратор 31 опирається на раму машини 1 через важелі 28 шарнірно-важільної підвіски, які попарно з'єднані між собою за допомогою штанг 30, та на кронштейни 29. Довжини ланок шарнірноважільного чотириланкового прямолінійно направляючого механізму (так званого механізму Робертса) повинні задовольняти умовам ВС = DE, CO = OD < ВС, CD < BE. В такому випадку, при обертанні важелів 28 навколо нерухомих осей В і Е центр мас О вібратора буде рухатись за траєкторією, на деякій ділянці, в межах амплітуди коливань, близькою до прямої q - q, що паралельна напряму BE. Приведення решета 16 в обертальний рух здійснюється з допомогою шківа 27, а в коливальний рух - вібратором 31 з допомогою шківа 32. Для вивантаження очищеного зерна служить лоток 24, а для вивантаження домішок - лотки 19, 21 та 25. 46508 4 Описана вище машина для очищення насіння використовується таким чином. При пуску машини в дію циліндричне решето 16, розподільник 14, та розкидач 10 за допомогою шківа 27 приводяться в обертальний рух навколо вертикальної вісі, а решето 16, крім того, за допомогою вібратора 31 та шатуна 4 - в коливальний рух вздовж указаної вісі. Потік повітря, створюваний вентилятором, проходить крізь пневмосепаруючий пристрій 13, минає заслінку 7, потрапляє в відстійну камеру 8 і через повітропровід, приєднаний до фланця 9, виводиться за межі машини. Вихідна зернова суміш через патрубок 11 та заслінку 12 подається на розкидач 10, за допомогою якого вводиться в пневмосепаруючий пристрій 13, де очищується від легких домішок. Легкі домішки транспортуються повітряним потоком в відстійну камеру 8, де завдяки зміні напрямку руху та дії інерційних сил, рухаються вздовж внутрішньої стінки, опускаються в нижню частину повітряної камери 8 і за допомогою вакуум-клапана 6 вивантажуються з машини. Очищене зерно спрямовується розподільником 14 на внутрішню поверхню решета 16. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 16, а завдяки коливанням останнього рухаються зверху вниз. При цьому в верхній частині решета 16 видаляються дрібні домішки, в середній - дрібне зерно, а в нижній - відповідно очищене зерно та крупні домішки. Дрібні домішки, дрібне та очищене зерно, крупні домішки лопатками 18, 20, 23 та 26 направляються у відповідні лотки 19, 21, 24, 25 і виводяться з машини. При обертанні вала вібратора 31 центр його мас О рухається за траєкторією, на деякій ділянці, в межах амплітуди коливань, близькою до прямої q - q, не створюючи вертикальних коливань, а опора вібратора 31 через важелі 28 на раму машини підвищує надійність конструкції. 5 46508 6 7 Комп’ютерна верстка А. Крулевський 46508 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
