Пристрій для підтримання кінотелеапаратури

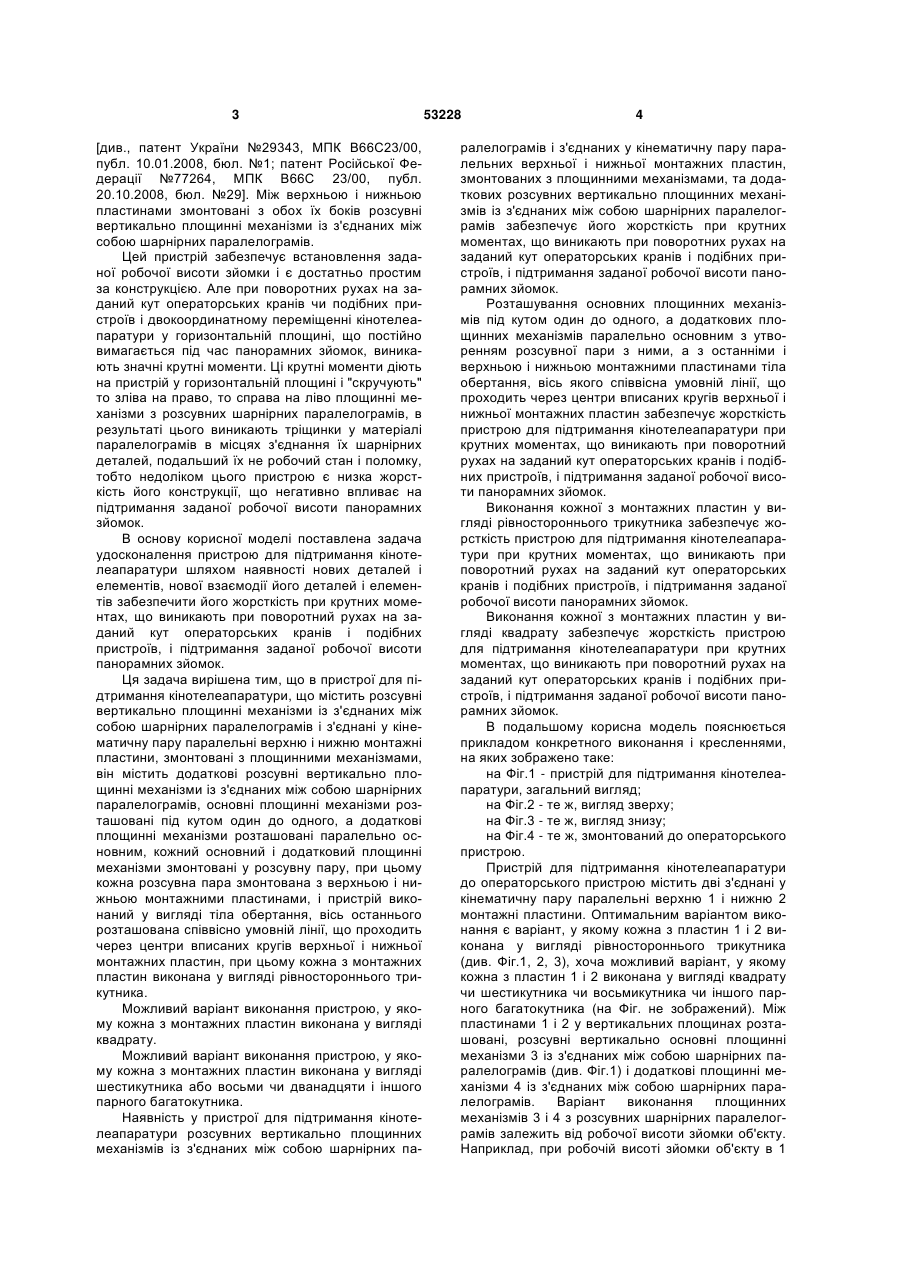

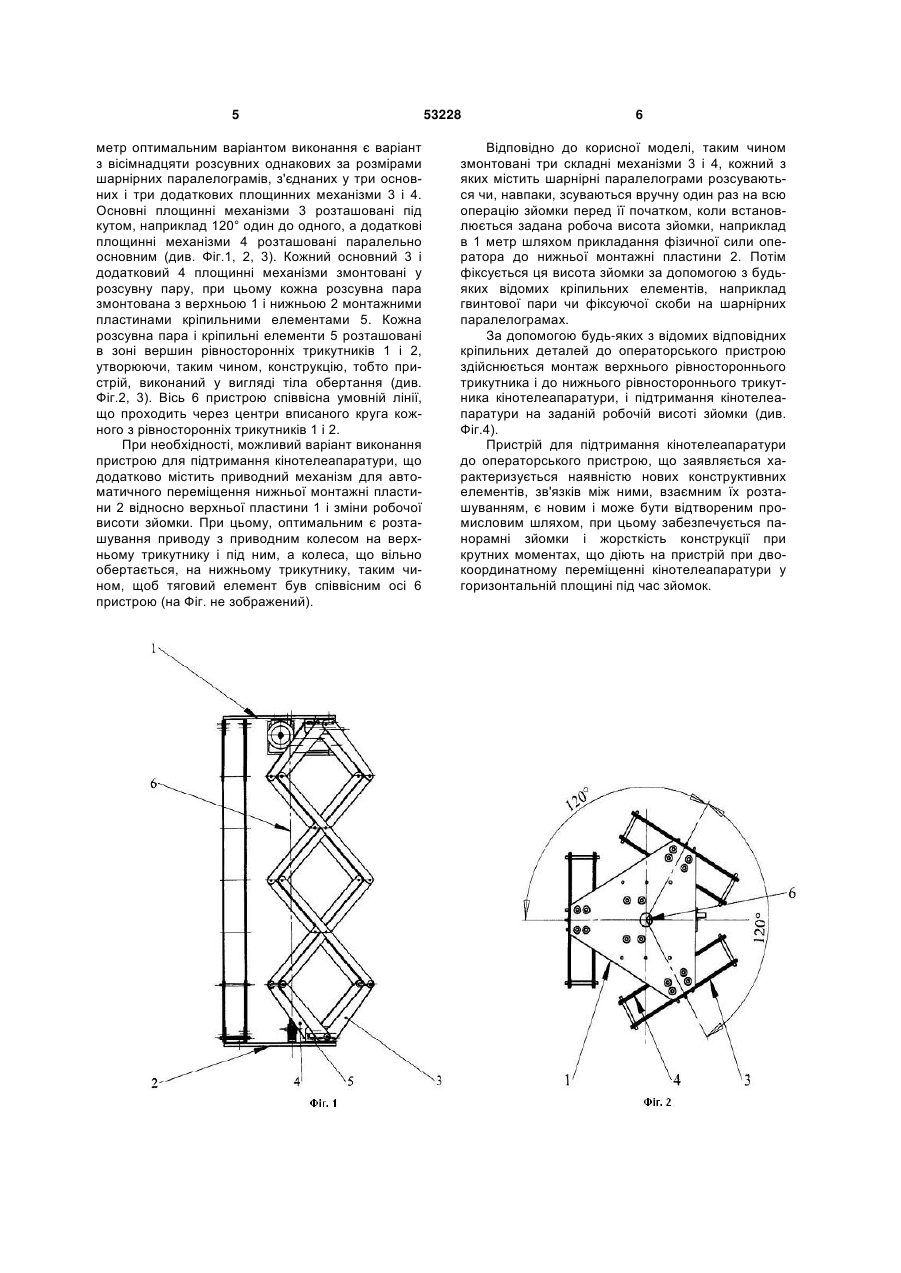

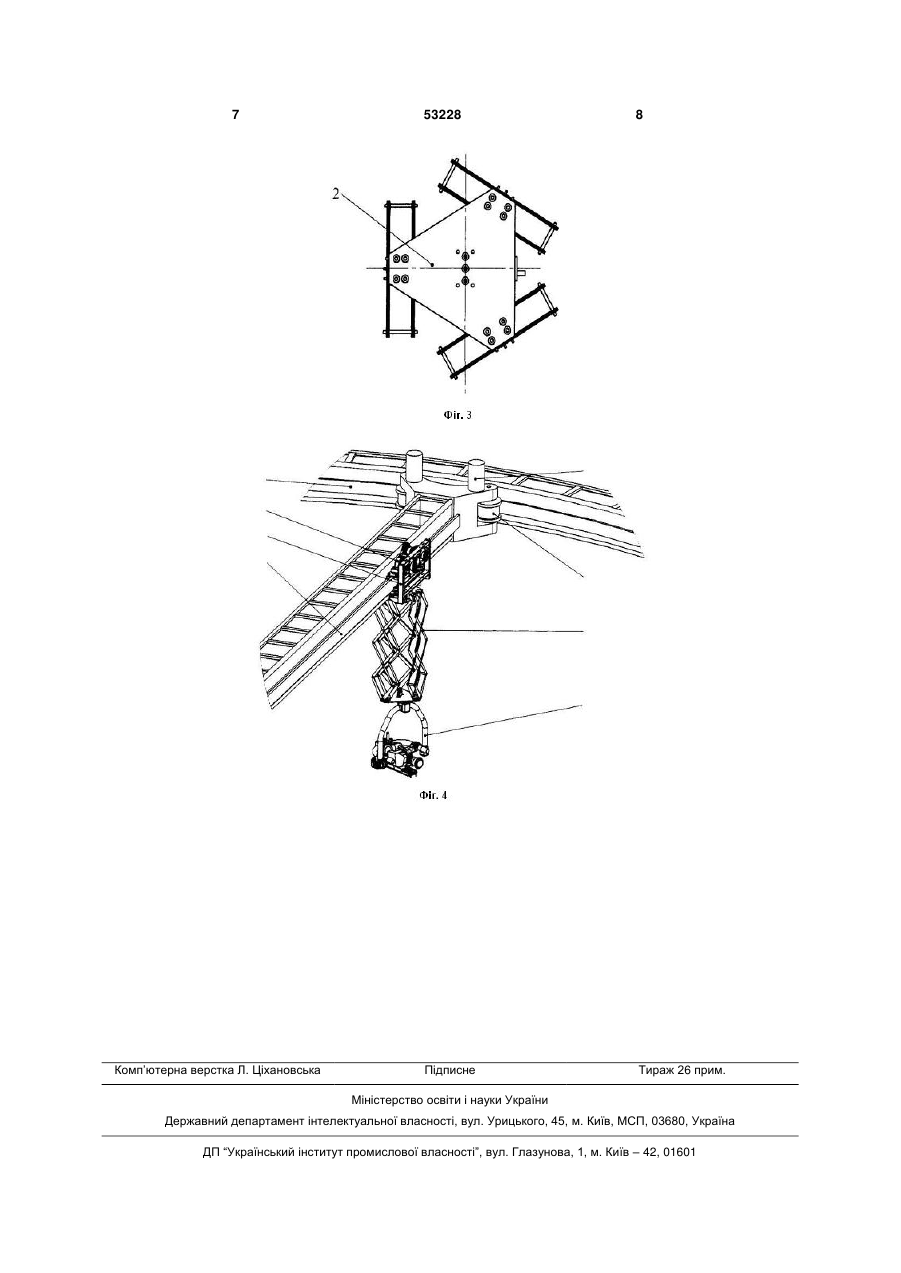

1. Пристрій для підтримання кінотелеапаратури, що містить розсувні вертикально площинні механізми із з'єднаних між собою шарнірних паралелограмів і з'єднані у кінематичну пару паралельні верхню і нижню монтажні пластини, змонтовані з площинними механізмами, який відрізняється тим, що він містить додаткові розсувні вертикально площинні механізми із з'єднаних між собою шарнірних паралелограмів, основні 3 [див., патент України №29343, МПК В66С23/00, публ. 10.01.2008, бюл. №1; патент Російської Федерації №77264, МПК В66С 23/00, публ. 20.10.2008, бюл. №29]. Між верхньою і нижньою пластинами змонтовані з обох їх боків розсувні вертикально площинні механізми із з'єднаних між собою шарнірних паралелограмів. Цей пристрій забезпечує встановлення заданої робочої висоти зйомки і є достатньо простим за конструкцією. Але при поворотних рухах на заданий кут операторських кранів чи подібних пристроїв і двокоординатному переміщенні кінотелеапаратури у горизонтальній площині, що постійно вимагається під час панорамних зйомок, виникають значні крутні моменти. Ці крутні моменти діють на пристрій у горизонтальній площині і "скручують" то зліва на право, то справа на ліво площинні механізми з розсувних шарнірних паралелограмів, в результаті цього виникають тріщинки у матеріалі паралелограмів в місцях з'єднання їх шарнірних деталей, подальший їх не робочий стан і поломку, тобто недоліком цього пристрою є низка жорсткість його конструкції, що негативно впливає на підтримання заданої робочої висоти панорамних зйомок. В основу корисної моделі поставлена задача удосконалення пристрою для підтримання кінотелеапаратури шляхом наявності нових деталей і елементів, нової взаємодії його деталей і елементів забезпечити його жорсткість при крутних моментах, що виникають при поворотний рухах на заданий кут операторських кранів і подібних пристроїв, і підтримання заданої робочої висоти панорамних зйомок. Ця задача вирішена тим, що в пристрої для підтримання кінотелеапаратури, що містить розсувні вертикально площинні механізми із з'єднаних між собою шарнірних паралелограмів і з'єднані у кінематичну пару паралельні верхню і нижню монтажні пластини, змонтовані з площинними механізмами, він містить додаткові розсувні вертикально площинні механізми із з'єднаних між собою шарнірних паралелограмів, основні площинні механізми розташовані під кутом один до одного, а додаткові площинні механізми розташовані паралельно основним, кожний основний і додатковий площинні механізми змонтовані у розсувну пару, при цьому кожна розсувна пара змонтована з верхньою і нижньою монтажними пластинами, і пристрій виконаний у вигляді тіла обертання, вісь останнього розташована співвісно умовній лінії, що проходить через центри вписаних кругів верхньої і нижньої монтажних пластин, при цьому кожна з монтажних пластин виконана у вигляді рівностороннього трикутника. Можливий варіант виконання пристрою, у якому кожна з монтажних пластин виконана у вигляді квадрату. Можливий варіант виконання пристрою, у якому кожна з монтажних пластин виконана у вигляді шестикутника або восьми чи дванадцяти і іншого парного багатокутника. Наявність у пристрої для підтримання кінотелеапаратури розсувних вертикально площинних механізмів із з'єднаних між собою шарнірних па 53228 4 ралелограмів і з'єднаних у кінематичну пару паралельних верхньої і нижньої монтажних пластин, змонтованих з площинними механізмами, та додаткових розсувних вертикально площинних механізмів із з'єднаних між собою шарнірних паралелограмів забезпечує його жорсткість при крутних моментах, що виникають при поворотних рухах на заданий кут операторських кранів і подібних пристроїв, і підтримання заданої робочої висоти панорамних зйомок. Розташування основних площинних механізмів під кутом один до одного, а додаткових площинних механізмів паралельно основним з утворенням розсувної пари з ними, а з останніми і верхньою і нижньою монтажними пластинами тіла обертання, вісь якого співвісна умовній лінії, що проходить через центри вписаних кругів верхньої і нижньої монтажних пластин забезпечує жорсткість пристрою для підтримання кінотелеапаратури при крутних моментах, що виникають при поворотний рухах на заданий кут операторських кранів і подібних пристроїв, і підтримання заданої робочої висоти панорамних зйомок. Виконання кожної з монтажних пластин у вигляді рівностороннього трикутника забезпечує жорсткість пристрою для підтримання кінотелеапаратури при крутних моментах, що виникають при поворотний рухах на заданий кут операторських кранів і подібних пристроїв, і підтримання заданої робочої висоти панорамних зйомок. Виконання кожної з монтажних пластин у вигляді квадрату забезпечує жорсткість пристрою для підтримання кінотелеапаратури при крутних моментах, що виникають при поворотний рухах на заданий кут операторських кранів і подібних пристроїв, і підтримання заданої робочої висоти панорамних зйомок. В подальшому корисна модель пояснюється прикладом конкретного виконання і кресленнями, на яких зображено таке: на Фіг.1 - пристрій для підтримання кінотелеапаратури, загальний вигляд; на Фіг.2 - те ж, вигляд зверху; на Фіг.3 - те ж, вигляд знизу; на Фіг.4 - те ж, змонтований до операторського пристрою. Пристрій для підтримання кінотелеапаратури до операторського пристрою містить дві з'єднані у кінематичну пару паралельні верхню 1 і нижню 2 монтажні пластини. Оптимальним варіантом виконання є варіант, у якому кожна з пластин 1 і 2 виконана у вигляді рівностороннього трикутника (див. Фіг.1, 2, 3), хоча можливий варіант, у якому кожна з пластин 1 і 2 виконана у вигляді квадрату чи шестикутника чи восьмикутника чи іншого парного багатокутника (на Фіг. не зображений). Між пластинами 1 і 2 у вертикальних площинах розташовані, розсувні вертикально основні площинні механізми 3 із з'єднаних між собою шарнірних паралелограмів (див. Фіг.1) і додаткові площинні механізми 4 із з'єднаних між собою шарнірних паралелограмів. Варіант виконання площинних механізмів 3 і 4 з розсувних шарнірних паралелограмів залежить від робочої висоти зйомки об'єкту. Наприклад, при робочій висоті зйомки об'єкту в 1 5 метр оптимальним варіантом виконання є варіант з вісімнадцяти розсувних однакових за розмірами шарнірних паралелограмів, з'єднаних у три основних і три додаткових площинних механізми 3 і 4. Основні площинні механізми 3 розташовані під кутом, наприклад 120° один до одного, а додаткові площинні механізми 4 розташовані паралельно основним (див. Фіг.1, 2, 3). Кожний основний 3 і додатковий 4 площинні механізми змонтовані у розсувну пару, при цьому кожна розсувна пара змонтована з верхньою 1 і нижньою 2 монтажними пластинами кріпильними елементами 5. Кожна розсувна пара і кріпильні елементи 5 розташовані в зоні вершин рівносторонніх трикутників 1 і 2, утворюючи, таким чином, конструкцію, тобто пристрій, виконаний у вигляді тіла обертання (див. Фіг.2, 3). Вісь 6 пристрою співвісна умовній лінії, що проходить через центри вписаного круга кожного з рівносторонніх трикутників 1 і 2. При необхідності, можливий варіант виконання пристрою для підтримання кінотелеапаратури, що додатково містить приводний механізм для автоматичного переміщення нижньої монтажні пластини 2 відносно верхньої пластини 1 і зміни робочої висоти зйомки. При цьому, оптимальним є розташування приводу з приводним колесом на верхньому трикутнику і під ним, а колеса, що вільно обертається, на нижньому трикутнику, таким чином, щоб тяговий елемент був співвісним осі 6 пристрою (на Фіг. не зображений). 53228 6 Відповідно до корисної моделі, таким чином змонтовані три складні механізми 3 і 4, кожний з яких містить шарнірні паралелограми розсуваються чи, навпаки, зсуваються вручну один раз на всю операцію зйомки перед її початком, коли встановлюється задана робоча висота зйомки, наприклад в 1 метр шляхом прикладання фізичної сили оператора до нижньої монтажні пластини 2. Потім фіксується ця висота зйомки за допомогою з будьяких відомих кріпильних елементів, наприклад гвинтової пари чи фіксуючої скоби на шарнірних паралелограмах. За допомогою будь-яких з відомих відповідних кріпильних деталей до операторського пристрою здійснюється монтаж верхнього рівностороннього трикутника і до нижнього рівностороннього трикутника кінотелеапаратури, і підтримання кінотелеапаратури на заданій робочій висоті зйомки (див. Фіг.4). Пристрій для підтримання кінотелеапаратури до операторського пристрою, що заявляється характеризується наявністю нових конструктивних елементів, зв'язків між ними, взаємним їх розташуванням, є новим і може бути відтвореним промисловим шляхом, при цьому забезпечується панорамні зйомки і жорсткість конструкції при крутних моментах, що діють на пристрій при двокоординатному переміщенні кінотелеапаратури у горизонтальній площині під час зйомок. 7 Комп’ютерна верстка Л. Ціхановська 53228 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
