Причіп для одноколійного транспортного засобу

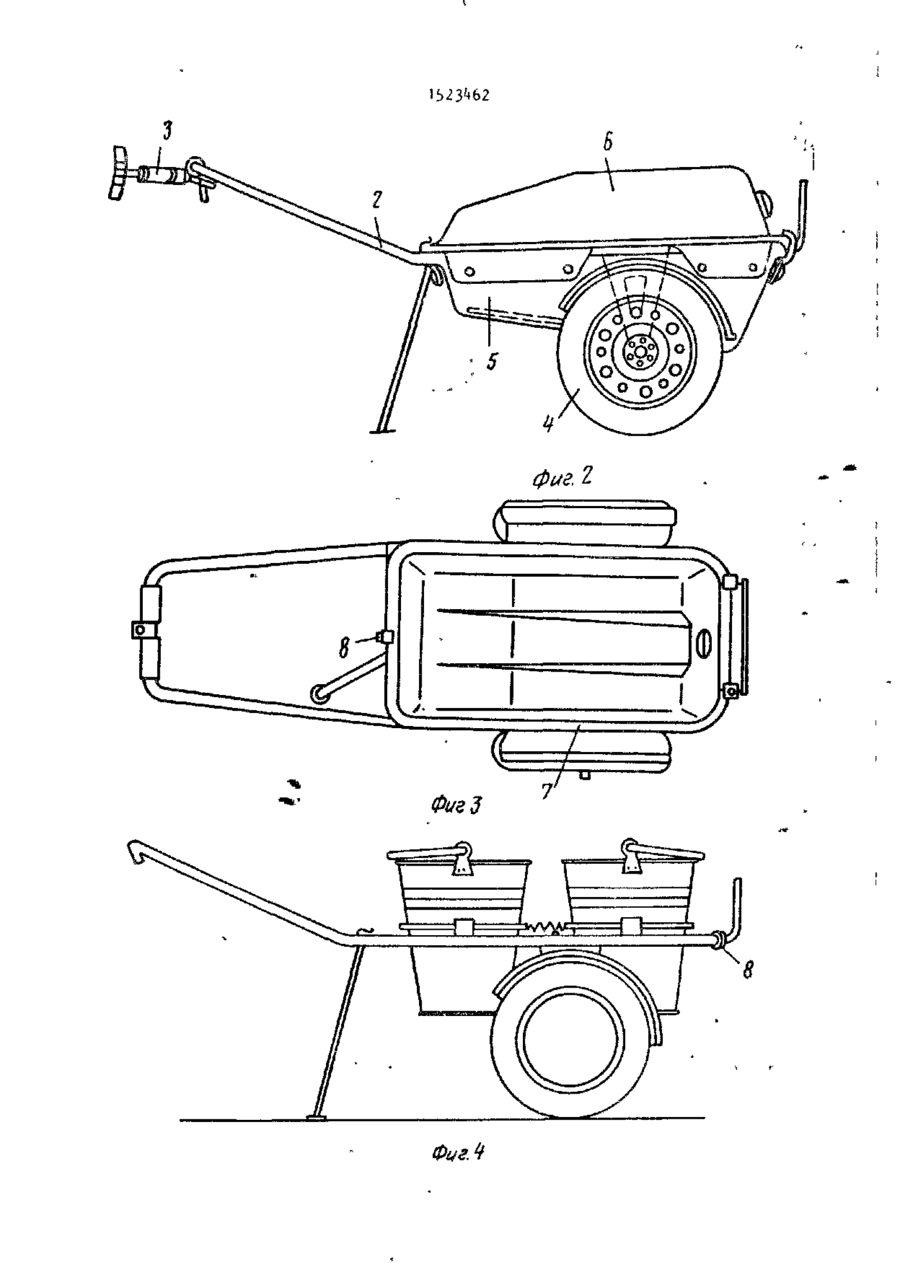

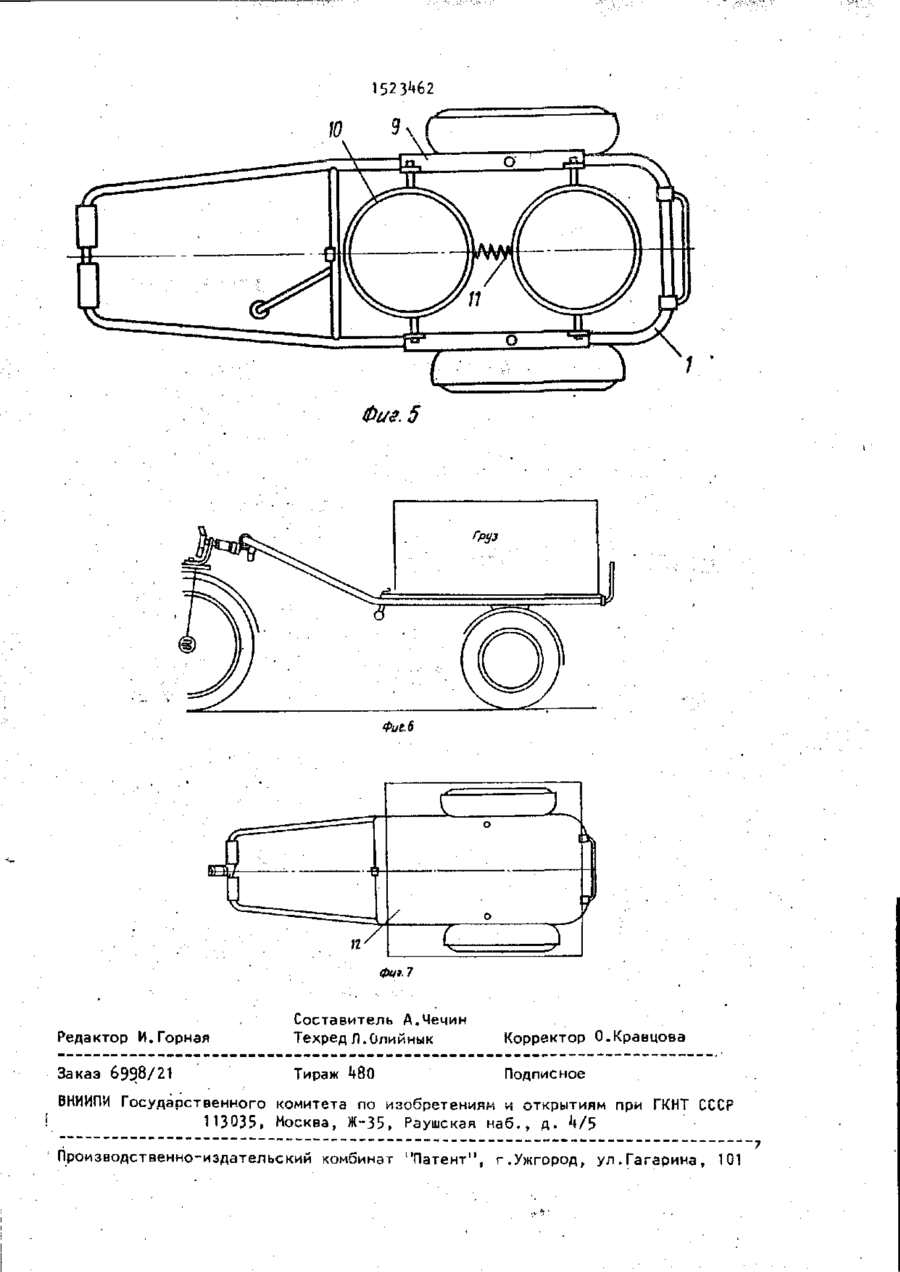

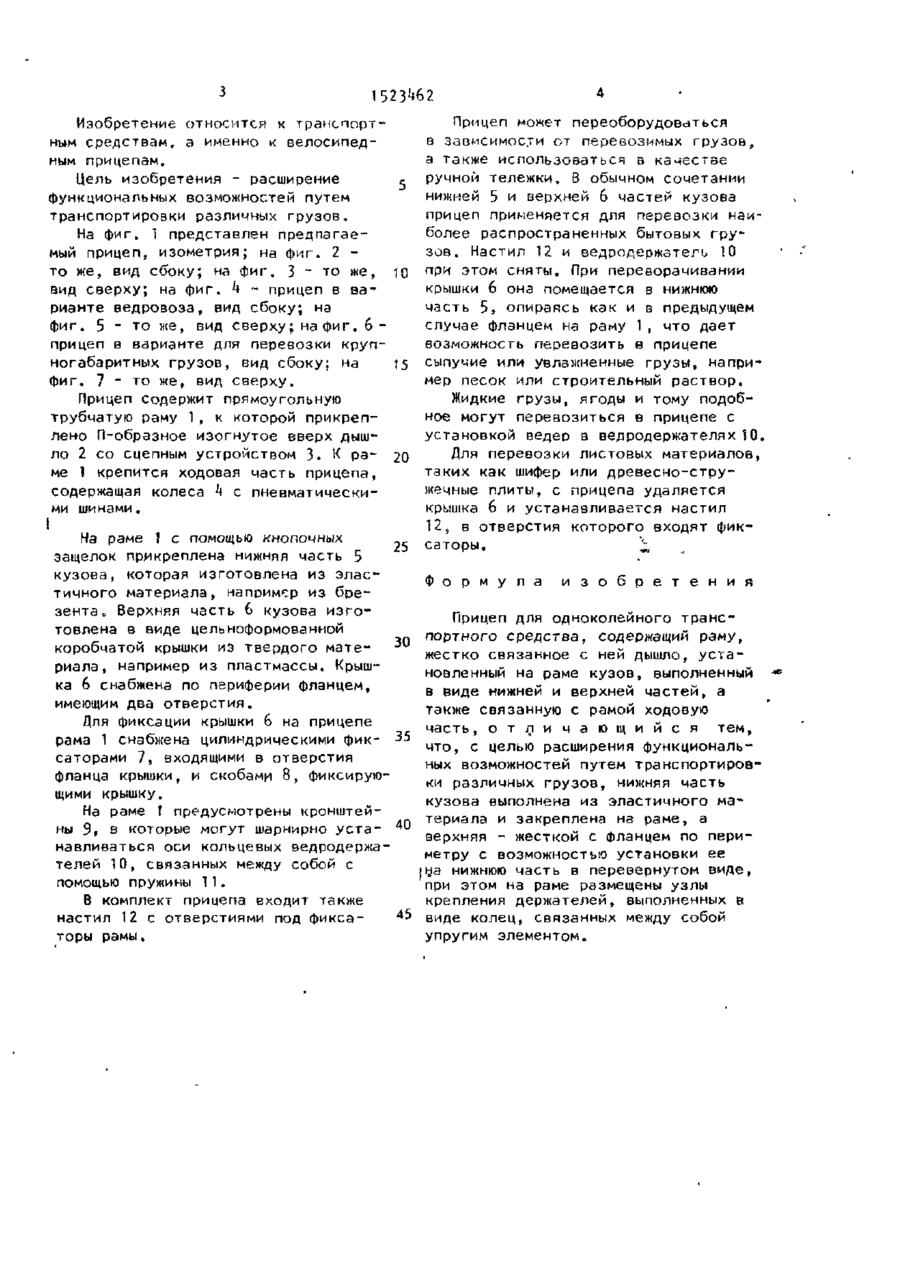

Изобретение относится к транспортным средствам, а именно к велосипедным прицепам. Цель - расширение функциональных возможностей путем транспортировки различных грузов. Прицеп содержит прямоугольную трубчатую раму 1 , к которой прикреплено П-образное изогнутое вверх дышло 2 со сцепным устройством 3. К раме крепится ходовая часть прицепа, содержащая колеса 4. Нижняя часть кузова 5 выполнена в виде навешенной на раму емкости из эластичного материала, а верхняя часть кузова 6 изготовлена как цельноформованная коробчатая крышка из твердого материала с фланцем по периметру, опирающимся на раму. Крышка 6 выполнена с возможностью переворачивания. На раме предусмотрены кронштейн 9 для шарнирной установки аедродержателей 10, связанных меж- с ? ду собой с помощью пружины 11. В © комплект прицепа входит также настил 12 с отверстиями под фиксаторы 8 рамы, применяемый при транспортировке листовых материалов„ 7 ил. С Риг Г to, Изобретение относится к транспортным средствам, а именно к велосипедным прицепам. Цель изобретения - расширение функциональных возможностей путем транспортировки различных грузов. На фиг. ] представлен предпагаемый прицеп, изометрия; на фиг. 2 то же, вид сбоку; на фиг. З ~ то же, вид сверху; на фиг. h - прицеп в варианте ведровоза, вид сбоку; на фиг„ 5 - то же, вид сверху; на фиг. 6 прицеп в варианте для перевозки крупногабаритных грузов, вид сбоку; на фиг. 7 - то же, вид сверху. Прицеп содержит прямоугольную трубчатую раму 1, к которой прикреплено П-образное изогнутое вверх дышло 2 со сцепным устройством 3. К раме 1 крепится ходовая часть прицепа, содержащая колеса k с пневматическими шинами. с ^0 J5 20 На раме Ї с помощью кнопочных 25 защелок прикреплена нижняя часть 5 кузова, которая изготовлена из эластичного материала, например из брезента о Верхняя часть 6 кузова изготовлена в виде цельноформованной 3Q коробчатой крышки из твердого материала, например из пластмассы. Крышка 6 снабжена по периферии фланцем, имеющим два отверстия. Прицеп монет переоборудоваться в зависимости от перевозимых грузов, а также использоваться Б качестве ручной тележки, S обычном сочетании нижней 5 и верхней 6 частей кузова прицеп применяется для перевозки наиболее распространенных бытовых грузов. Настил 12 и ведродержзтегь 10 при этом сняты. При переворачивании крышки 6 она помещается в нижнюю часть 5, опираясь как и в предыдущем случае фланцем на раму 1, что дает возможность перевозить в прицепе сыпучие или увлажненные грузы, например песок или строительный раствор. Жидкие грузы, ягоды и тому подобное могут перевозиться в прицепе с установкой ведер в ведродержателях 10. Для перевозки листовых материалов, таких как шифер или древесно-стружечные плиты, с прицепа удаляется крышка 6 и устанавливается настил 12, в отверстия которого входят фиксаторы. ^ Ф о р м у л а и з о б р е т е н и я Прицеп для одноколейного т р а н с портного средства, содержащий раму, жестко связанное с ней дышло, у с т а новленный на раме к у з о в , выполненный в виде нижней и верхней ч а с т е й , а также связанную с рамой ходовую Для фиксации крышки 6 на прицепе .,,. ч а с т ь , о т л и ч а ю щ и й с я тем, рама 1 снабжена цилиндрическими фикч т о , с целью расширения функциональсаторами 7, входящими в отверстия ных возможностей путем транспортировфланца крышки, и скобами 8, фиксируюки различных г р у з о в , нижняя часть щими крышку. кузова выполнена из эластичного ма~ На раме 1 предусмотрены кронштейдп териала и закреплена на раме, а ны 9, в которые могут шарнирно уставерхняя - жесткой с фланцем по перинавливаться оси кольцевых ведродержаметру с возможностью установки ее телей 10, связанных между собой с (на нижнюю часть в перевернутом виде, помощью пружины 11. при этом на раме размещены узлы крепления держателей, выполненных в В комплект прицепа входит также 45 виде колец, связанных между собой настил 12 с отверстиями под фиксаторы рамы. упругим элементом. 1323^62 фиг. 2 Фиг З 1523^62 Фиг. 5 Фиг. б П Фиг-7 Редактор И.Горная Составитель А.Чечин Техред Л.Олийнык Корректор 0.Кравцова Заказ 6998/21 Тираж 480 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул.Гагарина, 101
