Пісковловлювач для очищення вапняного молока

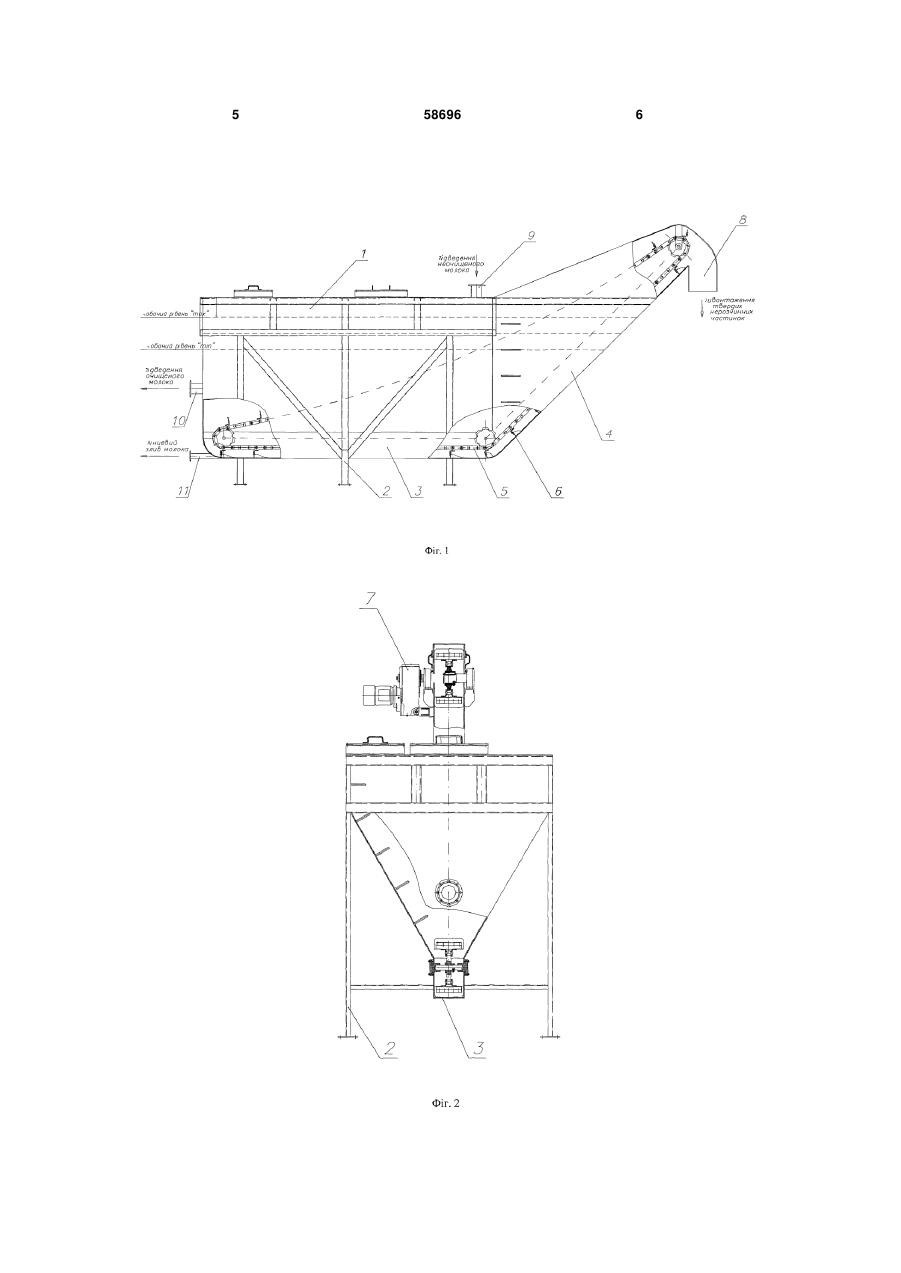

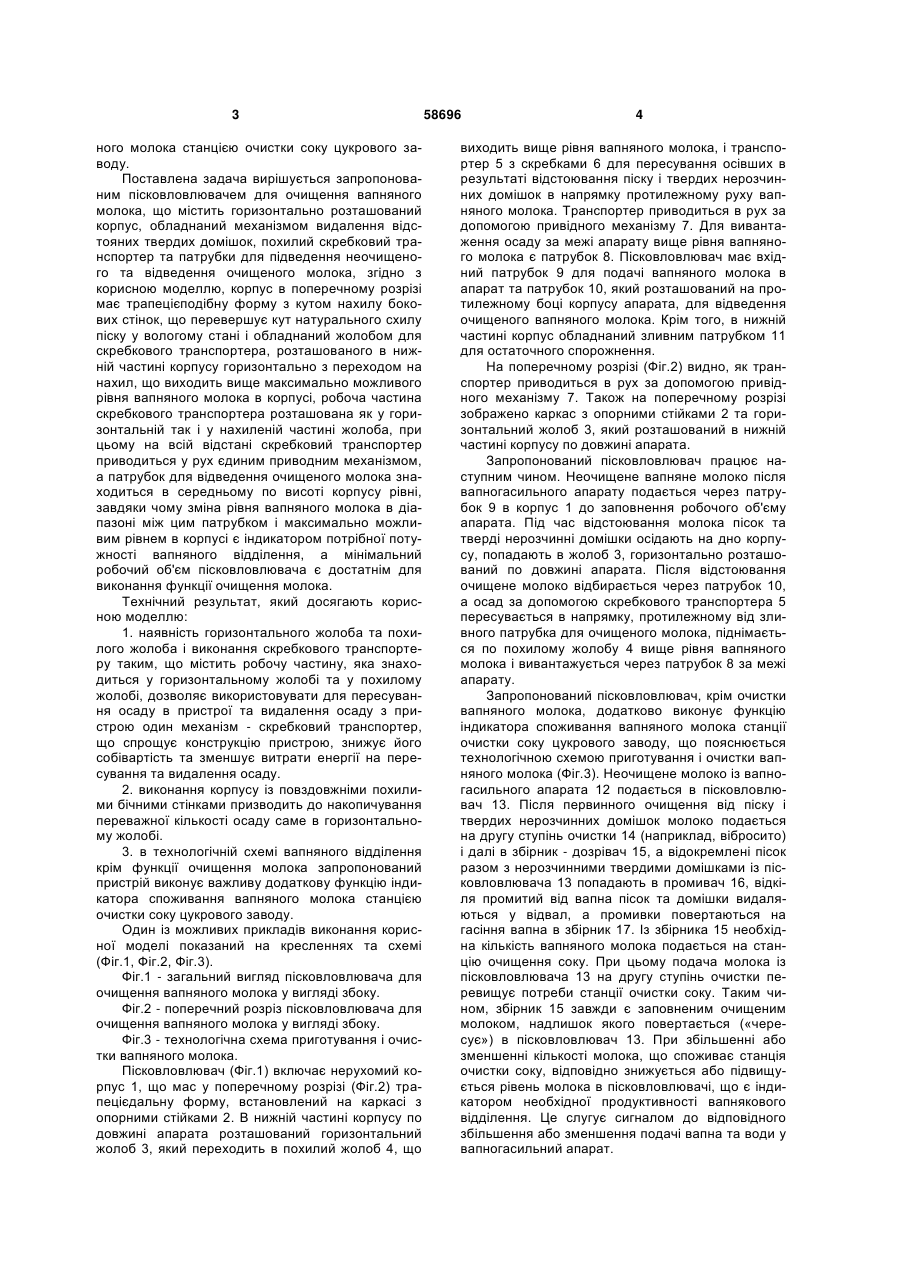

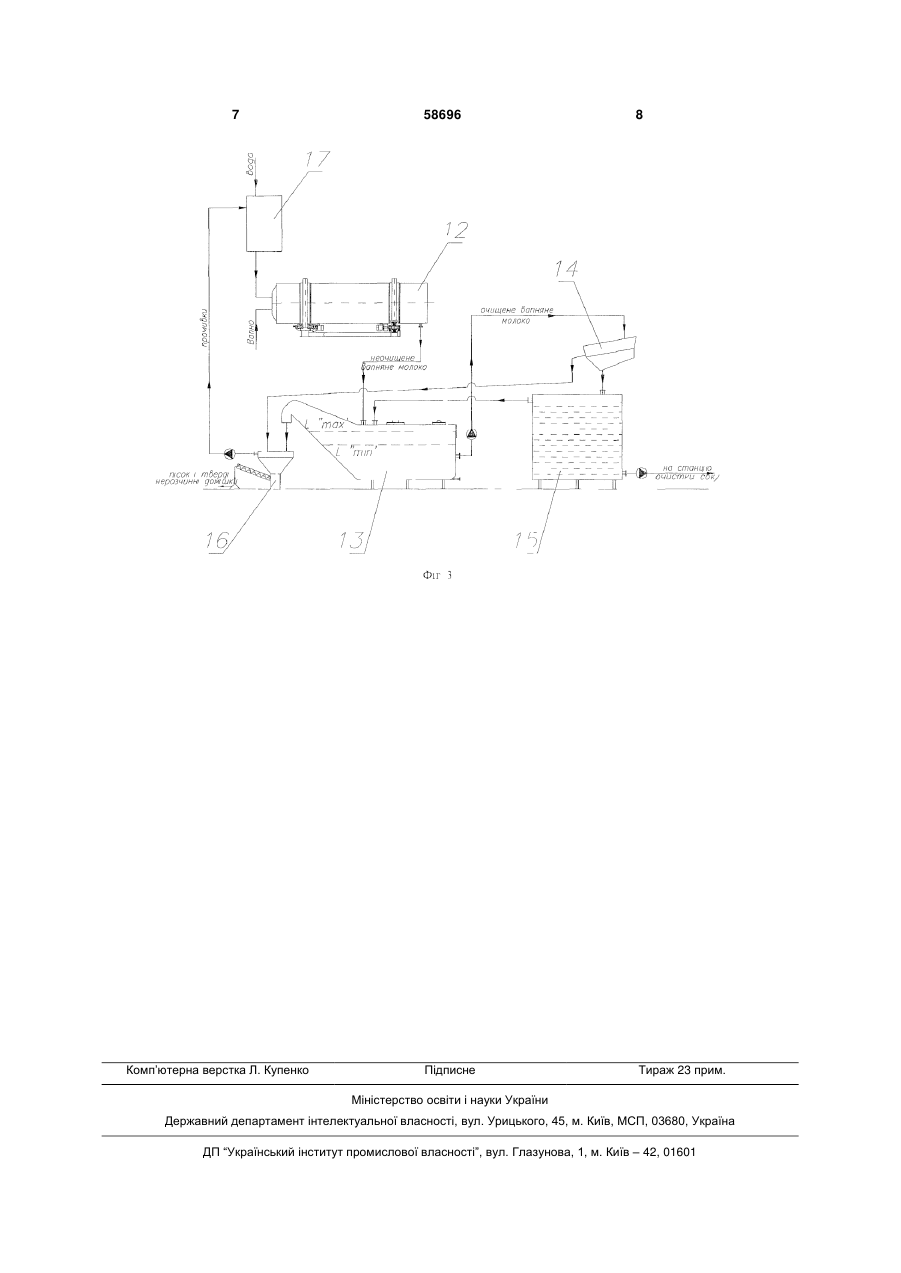

Пісковловлювач для очищення вапняного молока, що містить горизонтально розташований корпус, обладнаний механізмом видалення відстояних твердих домішок, похилий скребковий транспортер та патрубки для підведення неочищенного та видалення очищеного молока, який відрізняється тим, що місить корпус, який в поперечному розрізі має трапецієподібну форму з кутом нахилу бокових стінок, що перевершує кут натурального схилу піску у вологому стані, і обла 3 ного молока станцією очистки соку цукрового заводу. Поставлена задача вирішується запропонованим пісковловлювачем для очищення вапняного молока, що містить горизонтально розташований корпус, обладнаний механізмом видалення відстояних твердих домішок, похилий скребковий транспортер та патрубки для підведення неочищеного та відведення очищеного молока, згідно з корисною моделлю, корпус в поперечному розрізі має трапецієподібну форму з кутом нахилу бокових стінок, що перевершує кут натурального схилу піску у вологому стані і обладнаний жолобом для скребкового транспортера, розташованого в нижній частині корпусу горизонтально з переходом на нахил, що виходить вище максимально можливого рівня вапняного молока в корпусі, робоча частина скребкового транспортера розташована як у горизонтальній так і у нахиленій частині жолоба, при цьому на всій відстані скребковий транспортер приводиться у рух єдиним приводним механізмом, а патрубок для відведення очищеного молока знаходиться в середньому по висоті корпусу рівні, завдяки чому зміна рівня вапняного молока в діапазоні між цим патрубком і максимально можливим рівнем в корпусі є індикатором потрібної потужності вапняного відділення, а мінімальний робочий об'єм пісковловлювача є достатнім для виконання функції очищення молока. Технічний результат, який досягають корисною моделлю: 1. наявність горизонтального жолоба та похилого жолоба і виконання скребкового транспортеру таким, що містить робочу частину, яка знаходиться у горизонтальному жолобі та у похилому жолобі, дозволяє використовувати для пересування осаду в пристрої та видалення осаду з пристрою один механізм - скребковий транспортер, що спрощує конструкцію пристрою, знижує його собівартість та зменшує витрати енергії на пересування та видалення осаду. 2. виконання корпусу із повздовжніми похилими бічними стінками призводить до накопичування переважної кількості осаду саме в горизонтальному жолобі. 3. в технологічній схемі вапняного відділення крім функції очищення молока запропонований пристрій виконує важливу додаткову функцію індикатора споживання вапняного молока станцією очистки соку цукрового заводу. Один із можливих прикладів виконання корисної моделі показаний на кресленнях та схемі (Фіг.1, Фіг.2, Фіг.3). Фіг.1 - загальний вигляд пісковловлювача для очищення вапняного молока у вигляді збоку. Фіг.2 - поперечний розріз пісковловлювача для очищення вапняного молока у вигляді збоку. Фіг.3 - технологічна схема приготування і очистки вапняного молока. Пісковловлювач (Фіг.1) включає нерухомий корпус 1, що мас у поперечному розрізі (Фіг.2) трапецієдальну форму, встановлений на каркасі з опорними стійками 2. В нижній частині корпусу по довжині апарата розташований горизонтальний жолоб 3, який переходить в похилий жолоб 4, що 58696 4 виходить вище рівня вапняного молока, і транспортер 5 з скребками 6 для пересування осівших в результаті відстоювання піску і твердих нерозчинних домішок в напрямку протилежному руху вапняного молока. Транспортер приводиться в рух за допомогою привідного механізму 7. Для вивантаження осаду за межі апарату вище рівня вапняного молока є патрубок 8. Пісковловлювач має вхідний патрубок 9 для подачі вапняного молока в апарат та патрубок 10, який розташований на протилежному боці корпусу апарата, для відведення очищеного вапняного молока. Крім того, в нижній частині корпус обладнаний зливним патрубком 11 для остаточного спорожнення. На поперечному розрізі (Фіг.2) видно, як транспортер приводиться в рух за допомогою привідного механізму 7. Також на поперечному розрізі зображено каркас з опорними стійками 2 та горизонтальний жолоб 3, який розташований в нижній частині корпусу по довжині апарата. Запропонований пісковловлювач працює наступним чином. Неочищене вапняне молоко після вапногасильного апарату подається через патрубок 9 в корпус 1 до заповнення робочого об'єму апарата. Під час відстоювання молока пісок та тверді нерозчинні домішки осідають на дно корпусу, попадають в жолоб 3, горизонтально розташований по довжині апарата. Після відстоювання очищене молоко відбирається через патрубок 10, а осад за допомогою скребкового транспортера 5 пересувається в напрямку, протилежному від зливного патрубка для очищеного молока, піднімається по похилому жолобу 4 вище рівня вапняного молока і вивантажується через патрубок 8 за межі апарату. Запропонований пісковловлювач, крім очистки вапняного молока, додатково виконує функцію індикатора споживання вапняного молока станції очистки соку цукрового заводу, що пояснюється технологічною схемою приготування і очистки вапняного молока (Фіг.3). Неочищене молоко із вапногасильного апарата 12 подається в пісковловлювач 13. Після первинного очищення від піску і твердих нерозчинних домішок молоко подається на другу ступінь очистки 14 (наприклад, вібросито) і далі в збірник - дозрівач 15, а відокремлені пісок разом з нерозчинними твердими домішками із пісковловлювача 13 попадають в промивач 16, відкіля промитий від вапна пісок та домішки видаляються у відвал, а промивки повертаються на гасіння вапна в збірник 17. Із збірника 15 необхідна кількість вапняного молока подається на станцію очищення соку. При цьому подача молока із пісковловлювача 13 на другу ступінь очистки перевищує потреби станції очистки соку. Таким чином, збірник 15 завжди є заповненим очищеним молоком, надлишок якого повертається («чересує») в пісковловлювач 13. При збільшенні або зменшенні кількості молока, що споживає станція очистки соку, відповідно знижується або підвищується рівень молока в пісковловлювачі, що є індикатором необхідної продуктивності вапнякового відділення. Це слугує сигналом до відповідного збільшення або зменшення подачі вапна та води у вапногасильний апарат. 5 58696 6 7 Комп’ютерна верстка Л. Купенко 58696 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
