Пристрій для дозування вапняного молока

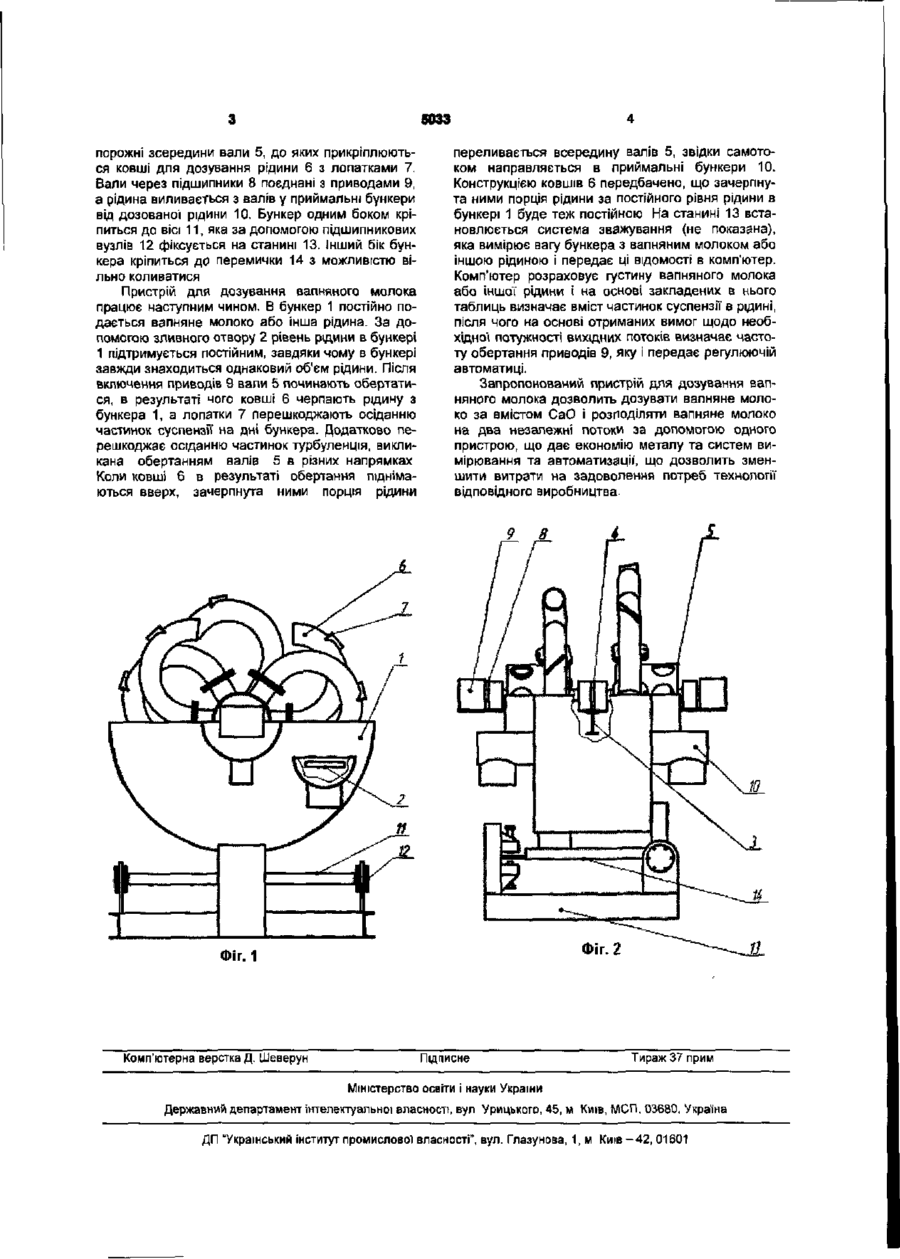

Пристрій для дозування вапняного молока, що містить бункер зі зливним отвором, який відрізня ється тим, що всередині бункера встановлюється балка, на якій закріплюються два незалежних порожнистих всередині вали, до яких приєднуються ковші для дозування вапняного молока, а ззовні бункера вали прикріплюються через підшипники до стінок бункера, з прилаштованими до них приймальними ємкостями віддозованого вапняного молока, і до приводів обертання, при цьому бункер однією стороною встановлюється на осі з можливістю вільно коливатися. Пристрій відноситься до обладнання для дозування рідин, які мають властивості суспензій, а власне до конструкції пристрою для дозування вапняного молока, що може знайти застосування в цукровій, а також хімічній промисловості. Найбільш близьким технічним рішенням до того, яке заявляється, є установка для об'ємного дозування рідини (Патент України №19449, опублікований 25.12 1997 в Бюлетені №6) Відомий пристрій представляє собою установку, яка містить бункер для дозованої рідини і ковш для дозування, приєднаний до порожньої горизонтальної вісі. До недоліків відомої установки відносяться: - неможливість дозування суспензій по вмісту розчинених у ній частинок, коли їх вміст може коливатися у значних межах; - неможливість застосування однієї установки для дозування двох потоків рідини потенційно різної потужності. В основу запропонованої корисної моделі поставлена задача вдосконалення конструкції установки, що дозволить дозувати суспензії, наприклад, вапняне молоко за масою СаО, а також досягти економи матеріалів у випадку необхідності одночасно дозувати два потоки рідини з незалежним контролем їх потужності. Поставлена задача вирішується тим, що пристрій для дозування вапняного молока містить бункер зі зливним отвором Згідно корисної моделі всередині бункера встановлюється балка, на якій закріплюються два незалежних порожніх всередині вали, до яких приєднуються ковші для дозування вапняного молока, а ззовні бункера вали прикріплюються через підшипники до стінок бункера з прилаштованими до них приймальними ємкостями віддозованого вапняного молока і до приводів обертання, при цьому бункер однією стороною встановлюється на вісі з можливістю вільно коливатися. Причинно-наслідковий зв'язок між суттєвими ознаками корисно] моделі та очікуваним технічним результатом. Встановлення двох незалежних валів з ковшами для дозування в єдиному корпусі дозволяє за допомогою одного пристрою проводити дозування двох незалежних потоків рідини за максимальної економії металу. Встановлення бункера з регульованим рівнем рідини над системою зважування дозволяє вимірювати вагу відомого об'єму вапняного молока і чітко визначати густину вапняного молока і вміст у ньому частинок СаО. Це дозволить дозувати вапняне молоко не за об'ємом, а за масою розчинених частинок, що необхідно на ряді виробництв цукрової та хімічної промисловості Пристрій для дозування вапняного молока, який заявляється, пояснюється ФІг.1, де наведено вид спереду, та Фіг.2, де наведено вид збоку. Пристрій для дозування вапняного молока складається з бункера 1 зі зливним отвором 2. Поперек бункера встановлена балка 3, на якій закріплені підшипники 4, до яких приєднані СО со о 5033 порожні зсередини вали 5, до яких прикріплюються ковші для дозування рідини 6 з лопатками 7. Вали через підшипники 8 поєднані з приводами 9, а рідина виливається з валів у приймальні бункери від дозованої рідини 10. Бункер одним боком кріпиться до вісі 11, яка за допомогою підшипникових вузлів 12 фіксується на станині 13. Інший бік бункера кріпиться до перемички 14 з можливістю вільно коливатися Пристрій для дозування вапняного молока працює наступним чином. В бункер 1 постійно подається вапняне молоко або інша рідина. За допомогою зливного отвору 2 рівень рідини в бункері 1 підтримується постійним, завдяки чому в бункері завжди знаходиться однаковий об'єм рідини. Після включення приводів 9 вали 5 починають обертатися, в результаті чого ковші 6 черпають рідину з бункера 1, а лопатки 7 перешкоджають осіданню частинок суспензії на дні бункера. Додатково перешкоджає осіданню частинок турбуленція, викликана обертанням валів 5 в різних напрямках Коли ковші 6 в результаті обертання піднімаються вверх, зачерпнута ними порція рідини переливається всередину валів 5, звідки самотоком направляється в приймальні бункери 10. Конструкцією ковшів 6 передбачено, що зачерпнута ними порція рідини за постійного рівня рідини в бункері 1 буде теж постійною На станині 13 встановлюється система зважування (не показана), яка вимірює вагу бункера з вапняним молоком або іншою рідиною і передає ці відомості в комп'ютер. Комп'ютер розраховує густину вапняного молока або іншої рідини і на основі закладених в нього таблиць визначає вміст частинок суспензії в рідині, після чого на основі отриманих вимог щодо необхідної потужності вихідних потоків визначає частоту обертання приводів 9, яку і передає регулюючій автоматиці, Запропонований пристрій для дозування вапняного молока дозволить дозувати вапняне молоко за вмістом СаО і розподіляти вапняне молоко на два незалежні потоки за допомогою одного пристрою, що дає економію металу та систем вимірювання та автоматизації', що дозволить зменшити витрати на задоволення потреб технології відповідного виробництва. 9 8 Фіг. 2 Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
