Спосіб роз’єднання парафінових і олефінових вуглеводнів с 4

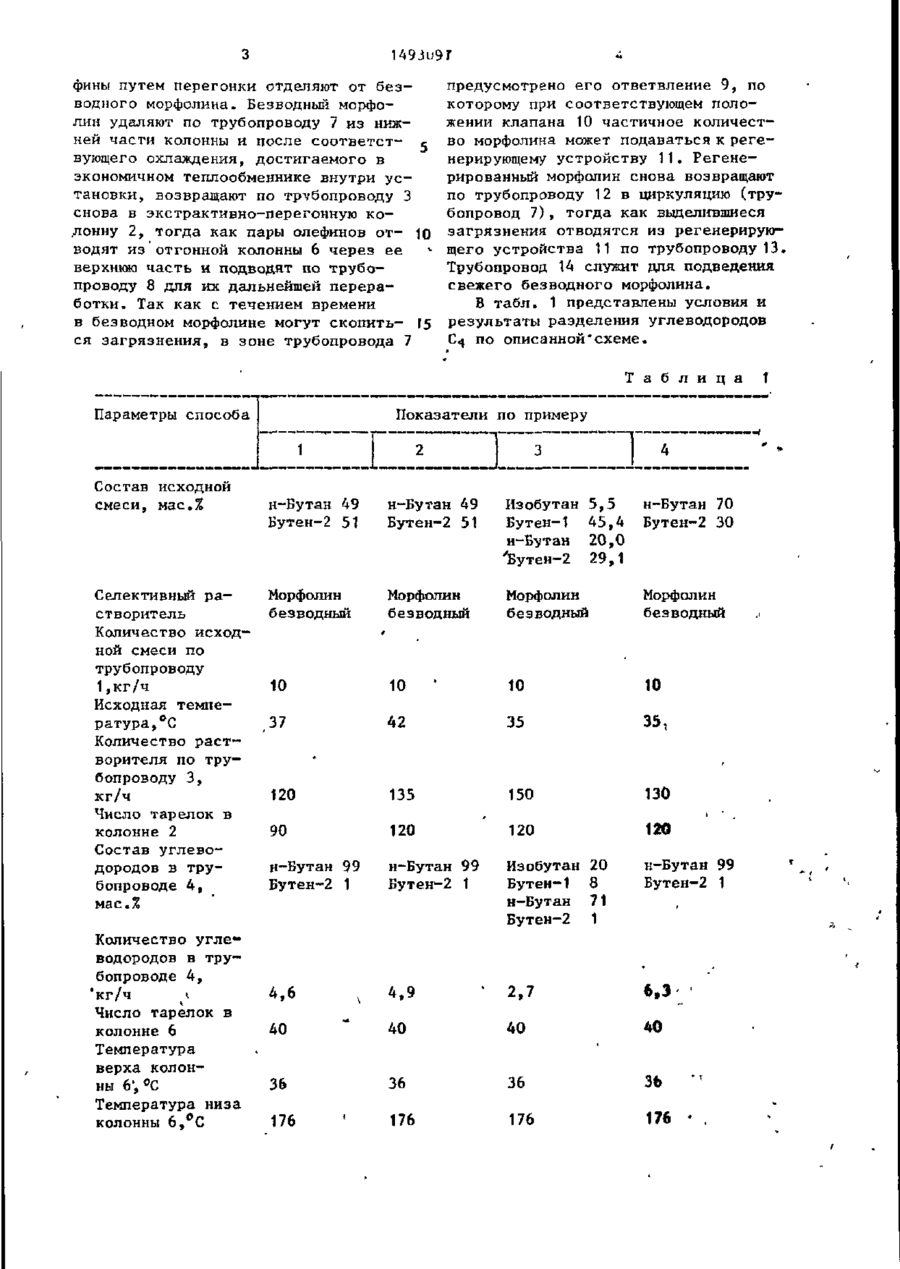

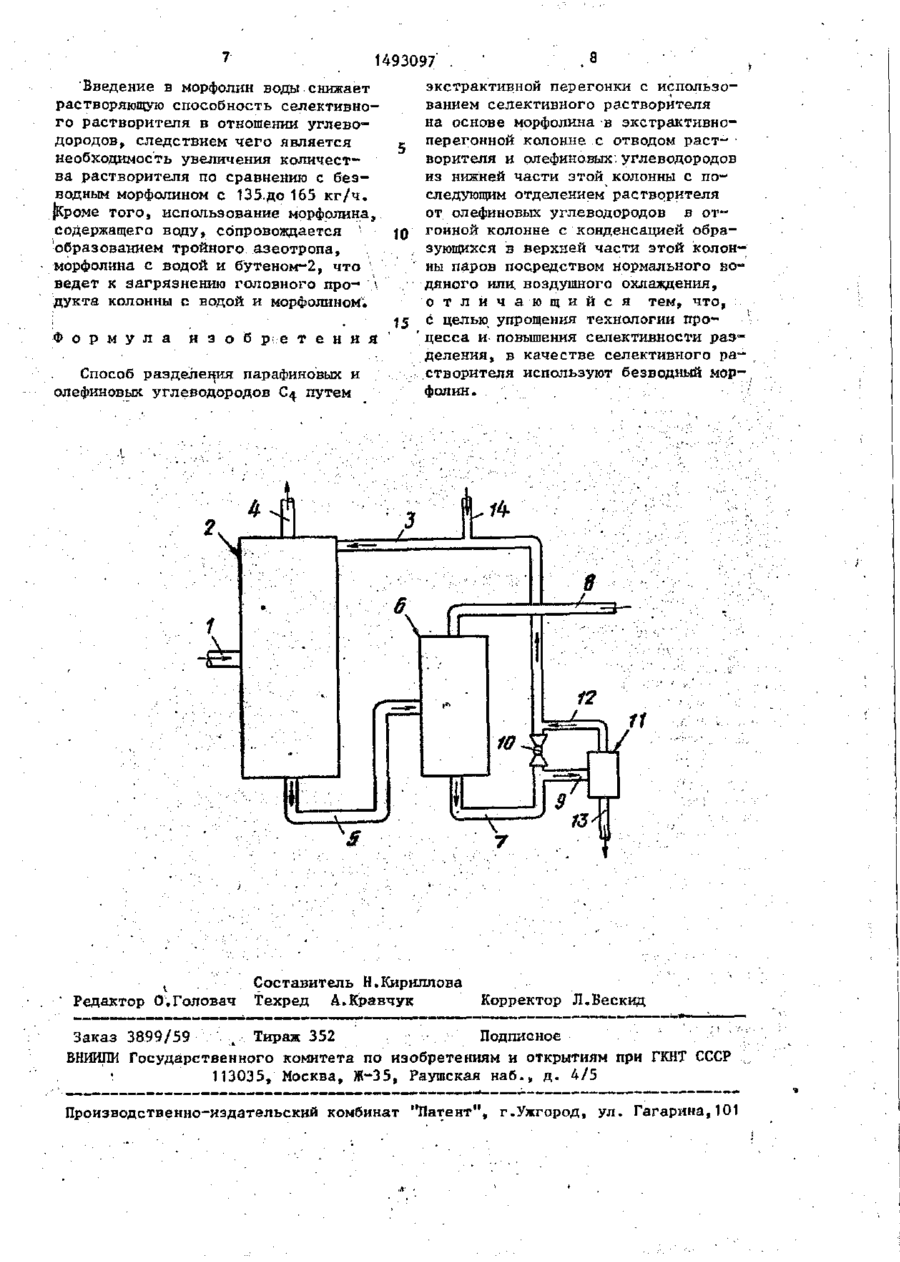

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН (5D 4 С07С7/08 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 1 (21) 4027769/23-04 (22) 07.07.86 (31) Р 3532289.6 (32) 11.09.85 (33) DE (46) 07.07.89. Бюл. № 25* (71) Крупп-Когшерс, ГмбХ (DE) (72) Герхард Пройсер, Мартин Шульце и Герт Эммрих (DE) (53) 547.313.4 (088.8) (56) Патент ФРГ № 1908126, кл. С 07 С 7/08, 1970. 1 Патент Великобритании № 548734, 1942. Патент ФРГ № 2359300, кл. С 07 С 9/14, 1974. Изобретение относится к нефтехимической промышленности к способу разделения парафиновых и олефиновых С4"Углеводородов путем экстрактивной перегонки с использованием морфолина в качестве селективного растворителя. Цель изобретения - упрощение технологии и повышение селективности процесса, что достигается за счет использования в качестве селективного растворителя безводного морфолина. На чертеже показана технологичес" кая схема осуществления способа. П р и м е р 1-4. Подлежащую разделению исходную смесь углеводородов С^ вводят в жидком состоянии через трубопровод 1 в среднюю часть экст ГРПФЛ ——*l (54) СПОСОБ РАЗДЕЛЕНИЯ ПАРАФИНОВЫХ К И ОЛЕФИНОВЫХ УГЛЕВОДОРОДОВ С 4 (57) Изобретение относится к нефтехимии, в частности к разделению парафиновых и олефиновых углеводородов С 4 . Цель - упрощение технологии процесса и повышение селективности разделения. Процесс ведут путем экстрактивной перегонки с использованием безводного морфолина в экстрактивной перегонной колонне с отводом растворителя и олефиновых углеводородов из нижней части этой колонны. Последующее отделение растворителей от углеводородов ведут в отгонной колон-4 не с конденсацией образующихся в верхней части этой колонны паров • посредством нормального водяного или воздушного охлаждения. 1 ил., 2 табл. рактивно-перегонной колонны 2, снабженной тарелками или другими встроенными деталями. Через трубопровод З в верхнюю часть экстрактивно-перегонной колонны 2 вводят безводный морфолин, стекающий по встроенным деталям этой колонны вниз, поглощая олефины. Парафины уходят по трубопроводу 4 в верхней части колонны и их можно конденсировать в конденсационных устройствах (не показаны). Жидкий продукт, уходящий из низа колонны и состоящий из безводного морфолина и растворенных в нем олефинов, отводят по трубопроводу 5 из экстрактивно-перегонной колонны 2 и подают в отгонную колонну 6, в которой оле фины путем перегонки отделяют от безводного морфолина. Безводный морфолин удаляют по трубопроводу 7 из нижней части колонны и после соответствующего охлаждения, достигаемого в экономичном теплообменнике внутри установки, возвращают по трубопроводу 3 снова в экстрактивно-перегонную колонну 2, тогда как пары олефинов от- 10 водят из отгонной колонны 6 через ее * верхнюю часть и подводят по трубопроводу 8 для rot дальнейшей переработки. Так как с течением времени в безводном морфолине могут скопить- 15 ся загрязнения, в зоне трубопровода 7 предусмотрено его ответвление 9, по которому при соответствующем положении клапана 10 частичное количество морфолина может подаваться к регенерирующему устройству 11. Регенерированный морфолин снова возвращают по трубопроводу 12 в циркуляцию (трубопровод 7 ) , тогда как выделившиеся загрязнения отводятся из регенерирующего устройства 11 по трубопроводу 13. Трубопровод 14 служит для подведения свежего безводного морфолина. В табл. 1 представлены условия и результаты разделения углеводородов C
