Вузол з’єднання ланок механізованого кріплення сполучення

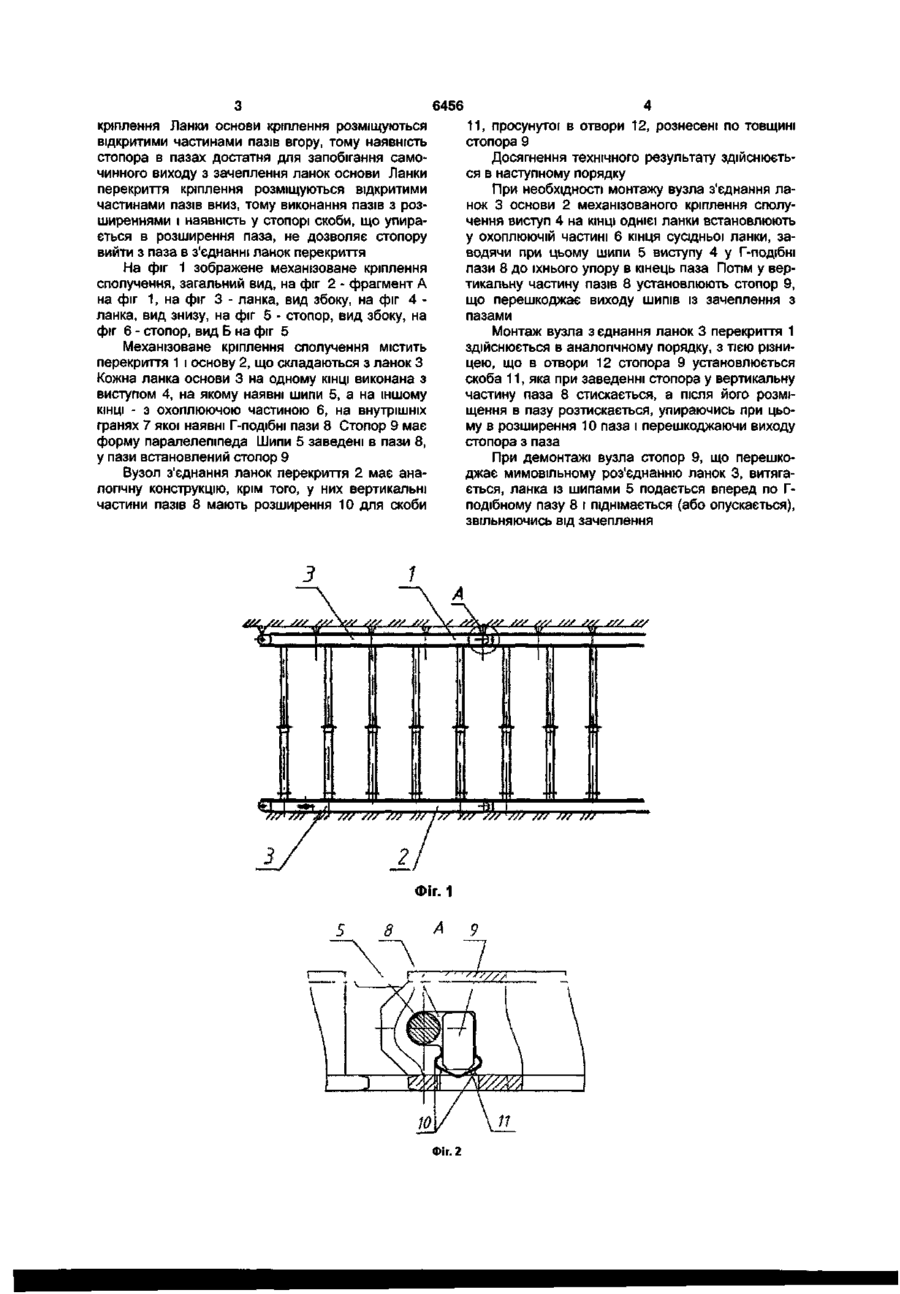

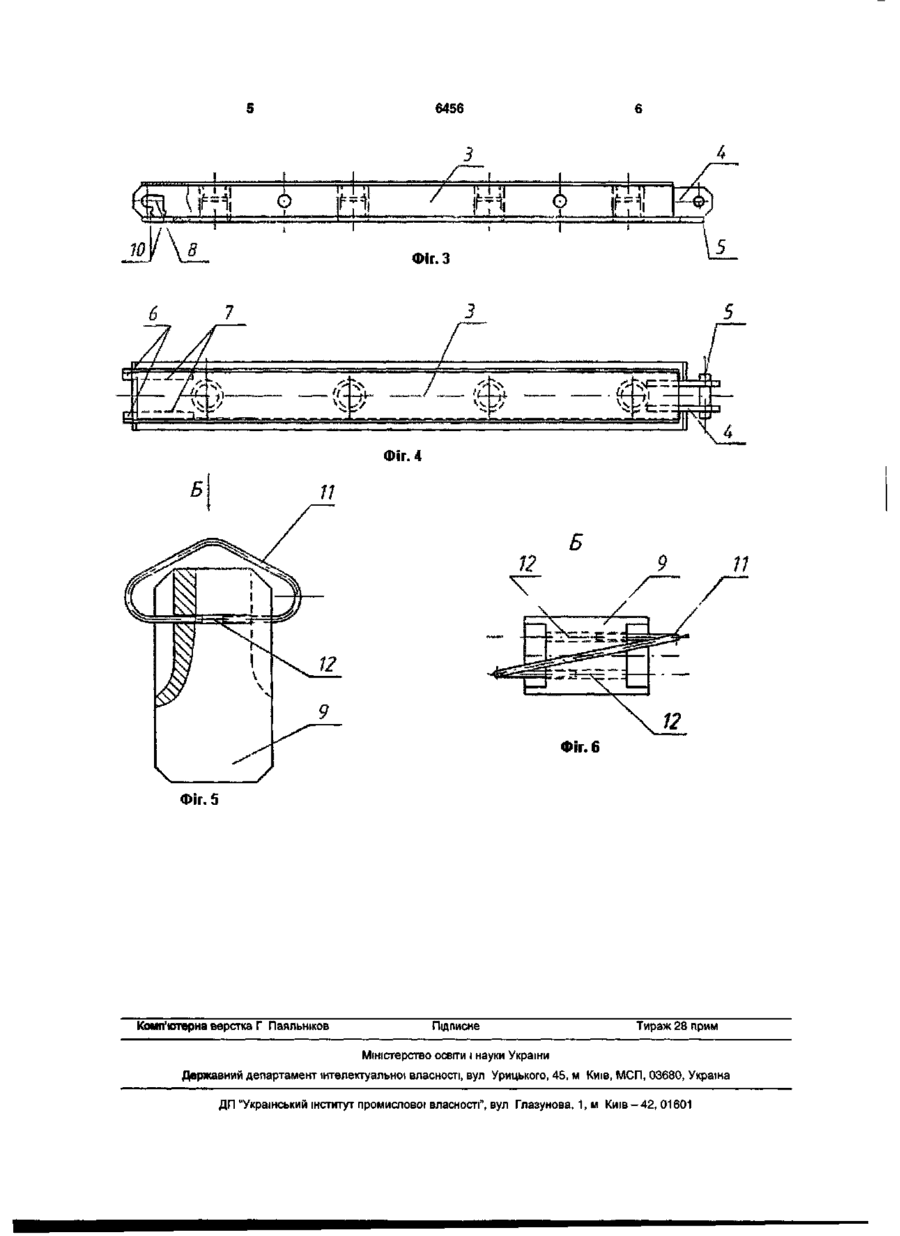

1. Вузол з'єднання ланок механізованого кріплення сполучення, що містить дві ланки, з'єднані Корисна модель належить до кріплень сполучення лав з підготовчими гірничими виробками, зокрема, до вузлів з'єднання ланок основи і перекриття кріплень сполучення. Відомий вузол з'єднання ланок механізованого кріплення сполучення [див. патент. України UA №19471 A, E21D11/36, завл. 16.05.94, опубл. 25.12.97, бюл. № 6]. Ланки основи і перекриття виконані з вушками і з'єднані осями. Однак з'єднання ланок перекриття і основи віссю ускладнює демонтаж кріплення. При демонтажі перекриття, що знаходиться на великій висоті, відбувається заклинювання осі й її витягування з вушок ланок утруднене, а вісь, що з'єднує ланки основи, ще й заштибована. Вищевказане значно збільшує частку ручної праці при експлуатації кріплення сполучення. Відомий вузол з'єднання ланок механізованого кріплення сполучення [див. патент СРСР № 1808091, E21D23/00, заявл. 08.05.91, опубл. 07.04.93, бюл. № 13], у якому ланки перекриттів з'єднані між собою за допомогою виступу на одному кінці ланки, що входить у охоплюючу частину кінця іншої ланки. В отвори виступу і охоплюючої частини просунуті осі. Для монтажу і витягування осі мають гідравлічний привід. Однак наявність гідравлічного приводу для керування віссю значно ускладнює конструкцію вуз між собою за допомогою виступу на кінці однієї ланки, встановленого в охоплюючій частині кінця другої ланки, який відрізняється тим, що виступ виконаний із шипами, а внутрішні грані охоплюючої частини - з Г-подібними пазами, шипи заведені в пази, у пази встановлений стопор, виконаний у вигляді паралелепіпеда. 2. Вузол за п. 1, який відрізняється тим, що пази виконані з розширеннями у вертикальній частині, а стопор - з отворами, рознесеними по його товщині, при цьому стопор замкнений скобою, встановленою в отвори стопора і сполученою з розширеннями пазів. ла з'єднання ланок і знижує надійність кріплення в роботі, а переміщення ланки перекриття з хвостової частини кріплення в головну вимагає збільшення трудомісткості робіт при монтажі-демонтажі гідророзведення. В основу корисної моделі поставлена задача: забезпечити легко- і швидкороз'ємність вузла з'єднання ланок механізованого кріплення сполучення, підвищити його надійність і знизити трудомісткість процесу його монтажу-демонтажу. Поставлена задача вирішується за рахунок того, що у вузлі з'єднання ланок механізованого кріплення сполучення, що містить дві ланки, з'єднані між собою за допомогою виступу на кінці однієї ланки, встановленого в охоплюючій частині кінця другої ланки, відповідно до корисної моделі, виступ виконаний із шипами, а внутрішні грані охоплюючої частини - з Г-подібними пазами, шипи заведені в пази, у пази встановлений стопор, виконаний у вигляді паралелепіпеда. Крім того, пази можуть бути виконані з розширеннями у вертикальній частині, а стопор - з отворами, рознесеними по його товщині, при цьому стопор замкнений скобою, встановленою в отвори стопора і сполученою з розширеннями пазів. Така конструкція вузла з'єднання ланок механізованого кріплення дозволяє надійно і швидко з'єднувати і розбирати ланки основи і перекриття (О ю CD о> 6456 кріплення Ланки основи кріплення розміщуються відкритими частинами пазів вгору, тому наявність стопора в пазах достатня для запобігання самочинного виходу з зачеплення ланок основи Ланки перекриття кріплення розміщуються відкритими частинами пазів вниз, тому виконання пазів з розширеннями і наявність у стопорі скоби, що упирається в розширення паза, не дозволяє стопору вийти з паза в з'єднанні ланок перекриття На фіг 1 зображене механізоване кріплення сполучення, загальний вид, на фіг 2 - фрагмент А на фіг 1, на фіг 3 - ланка, вид збоку, на фіг 4 ланка, вид знизу, на фіг 5 - стопор, вид збоку, на фіг 6 - стопор, вид Б на фіг 5 Механізоване кріплення сполучення містить перекриття 1 і основу 2, що складаються з ланок З Кожна ланка основи 3 на одному КІНЦІ виконана з виступом 4, на якому наявні шипи 5, а на іншому КІНЦІ - з охоплюючою частиною 6, на внутрішніх гранях 7 якої наявні Г-подібні пази 8 Стопор 9 має форму паралелепіпеда Шипи 5 заведені в пази 8, у пази встановлений стопор 9 Вузол з'єднання ланок перекриття 2 має аналогічну конструкцію, крім того, у них вертикальні частини пазів 8 мають розширення 10 для скоби 11, просунутої в отвори 12, рознесені по товщині стопора 9 Досягнення технічного результату здійснюється в наступному порядку При необхідності монтажу вузла з'єднання ланок 3 основи 2 механізованого кріплення сполучення виступ 4 на КІНЦІ ОДНІЄЇ ланки встановлюють у охоплюючій частині 6 кінця сусідньої ланки, заводячи при цьому шипи 5 виступу 4 у Г-подібні пази 8 до їхнього упору в кінець паза Потім у вертикальну частину пазів 8 установлюють стопор 9, що перешкоджає виходу шипів із зачеплення з пазами Монтаж вузла з єднання ланок 3 перекриття 1 здійснюється в аналогічному порядку, з тією різницею, що в отвори 12 стопора 9 установлюється скоба 11, яка при заведенні стопора у вертикальну частину паза 8 стискається, а після його розміщення в пазу розтискається, упираючись при цьому в розширення 10 паза і перешкоджаючи виходу стопора з паза При демонтажі вузла стопор 9, що перешкоджає мимовільному роз'єднанню ланок 3, витягається, ланка із шипами 5 подається вперед по Гподібному пазу 8 і піднімається (або опускається), звільняючись від зачеплення З Фіг. 2 6456 тп Ф w о Т*" "* f^il 5 Фіг.З э Фіг. 4 Фіг. 6 Фіг. 5 Комп'юпгерна верстка Г Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
