Спосіб здобування сульфокатіоніту

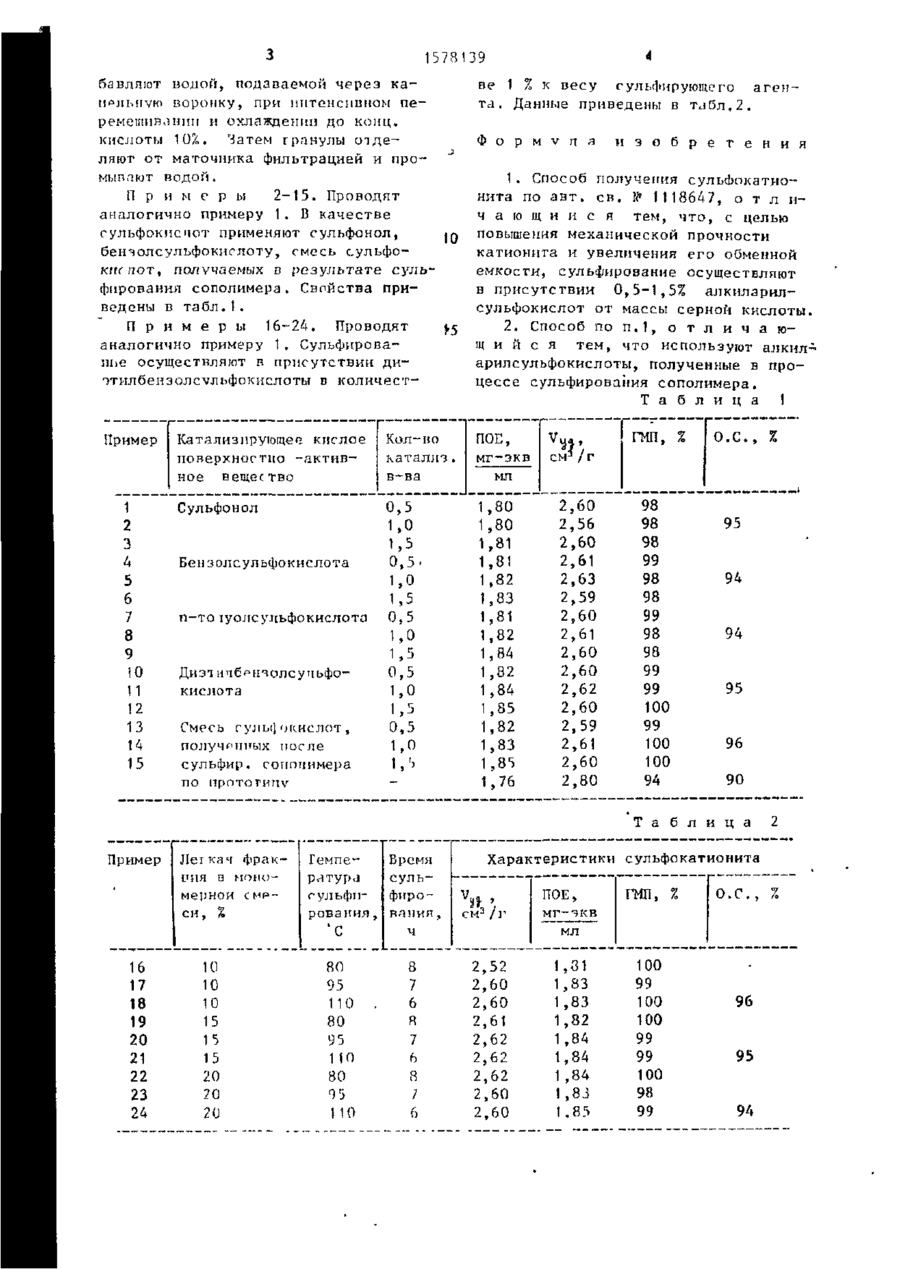

Изобретение относится к синтезу сульфокатионнтов, применяющихся для извлечения благородных редких и дру гих металлов из растворов и пульп. , Изобретение позволяет увеличить обменную емкость и механическую прочность сульфокатионита за счет осуществления сульфирования в присутствии алкиларилсульфокисяот, используемых в количестве 0,5-1,5% от массы сульфирующего агента. 1 з.п. ф-лы, 2 табл. с 6 Изобретение относится к способу получения сульфокатионита, который может быть использован в гидрометаллургии, водоподгоговке и для извлечения ценных компонентов из сточных вод. Цель изобретения - повышение механической прочности катионита и увеличение его обменной емкости. П р и м е р . К 320 мл воды, содержащей 3,2 г картофельного крахмала, прибавляют полимеризационную смесь, состоящую из 1,15 г перекиси бензоила, 95 г стирола, 16,39 г технического дивинилбен-эола (47,08% ДВЕ, 31,92% этилстирола), 5,55 г акрилонитрила и 11,1 г легкой фракции ("печного масла"). Состав легкой фракции, %: ДВБ 3,76 Стирол 11,09 Винилтолуол 10,69 м-Этилстирол 21,65 п-Этилстирол БЄЕІЗОЛ 10,87 0,91 Толуол 5,62 Этилбетол 10,82 Изопропилбензол 4,84 Пропилбензол 1,79 втор-Бутилбензол 8,82 Смесь загружают при 50°С при постоянном перемешивании, нагревают, постепенно поднимая температуру до 90 С в течение 2 ч, и вьщерживают 2 ч при 90°С, затем охлаждают и фильтруют. Сополимер промывают водой и сушат на воздухе. 50 г сополимера с размером гранул 0,315-1,25 мм помешают в колбу с мешалкой, заливают 200 мл 93%-ной серной кислотой и подают 0,18 г (0,5%) диэтилбензолсульфокнслоты. Смесь нагревают при перемешивании до 110°С и выдерживают при этой температуре 6 ч. По окончании процесса реакцией- 1 ную смесь охлаждают и постепенно раз СП 00 Ой 578139 бавляют водой, подаваемой через к а iipjibiivK' воронку, при интенсивном перемешивании и охлаждении до конд. кислоты 10%. Затем гранулы отделяют от маточника фильтрацией и промыплют водой. П р и м е р ы 2-15. Проводят аналогично примеру 1. В качестве сульфокиспот применяют сульфонол, бенчолсульфокислоту, смесь сульфок;гс/ют, получаемых в результате сульфирования сополимера. Свойства приведены в табл.1 . П р и м е р ы 16-24. Проводят аналогично примеру 1. Сульфирование осуществляют в присутствии дитгилбенэолсульфокислоты в количест Пример 1 2 З 4 5 6 7 8 9 10 11 12 13 14 15 ве 1 % к весу сульфирующего агент а . Данные приведены в т а б л . 2 . Ф о р м v п я 1. Способ получения сулыЬокатионита по авт. св. № 1118647, о т л и ч а ю щ и й с я тем, что, с целью повышения механической прочности катионига и увеличения его обменной емкости, сульфирование осуществляют в присутствии 0,5-1,5% алкнларилсульфокислот от массы серной кислоты. 2. Способ по п.1, о т л и ч а ю щ и й с я тем, что используют алкнл арилсульфокислоты, полученные в процессе сульфирования сополимера. Т а б л и ц а 1 Катализирующее кислое поверхностно -активное вещее тво Кол-во катализ в-ва Сульфонол 0,5 1,0 1,5 0,5 1,0 1,5 0,5 1,0 1,5 0,5 1,0 1,80 1,80 1,81 1,81 1,82 1,83 1,81 1,82 1,84 1,82 1,84 1,85 1,82 1,83 1,85 1,76 ГМП, % ПОП, мг-экв Бензолсульфокислота n-то іуолсульфокислота Диэт ипбрнчолсучьфокислота Смесь cyjtbij окислот, полученных после сульфир. сопппимера по прототипу 0І5 1,0 І»1' и з о б р е т е н и я о.с, % мл 2,60 2,56 2,60 2,61 2,63 2,59 2,60 2,61 2,60 2,60 2,62 2,60 2,59 2,61 2,60 2,80 98 98 98 99 98 98 99 98 98 99 99 100 99 100 100 94 95 94 94 95 96 90 Т а б л и ц а Пример Лег кач фракиня в мономерной с мр си, % 16 17 18 19 20 21 22 23 24 10 10 10 15 15 15 20 20 20 Температура сульфирования , 'С R0 95 110 . 80 95 110 80 05 110 Бремя сульфирования ч 8 7 6 8 7 6 8 ; 6 Характеристики сульфокатионита CMJ /Г 2,52 2,60 2,60 2,61 2,62 2,62 2,62 2,60 2,60 ПОЕ, мг-экв мл 1,31 1,83 1,83 1,82 1,84 1,84 1 ,84 1,83 1 ,85 ГМП, 100 99 100 100 99 99 100 98 99 О.С. , % 96 95 94 1578139 Редактор Т.Лаэоренко Составитель Г.Русских Техред П.Ходанич , Корректор Т.Палий Заказ 1889 Тираж 435 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С^СР 113035, Москва, Ж-35, Раушская наб., д. Д/5 Производственно-иядательскии комбинат "Патент", г. Ужгород, ул. Гагарина, 101
