Верстат для електроерозійної обробки дугою

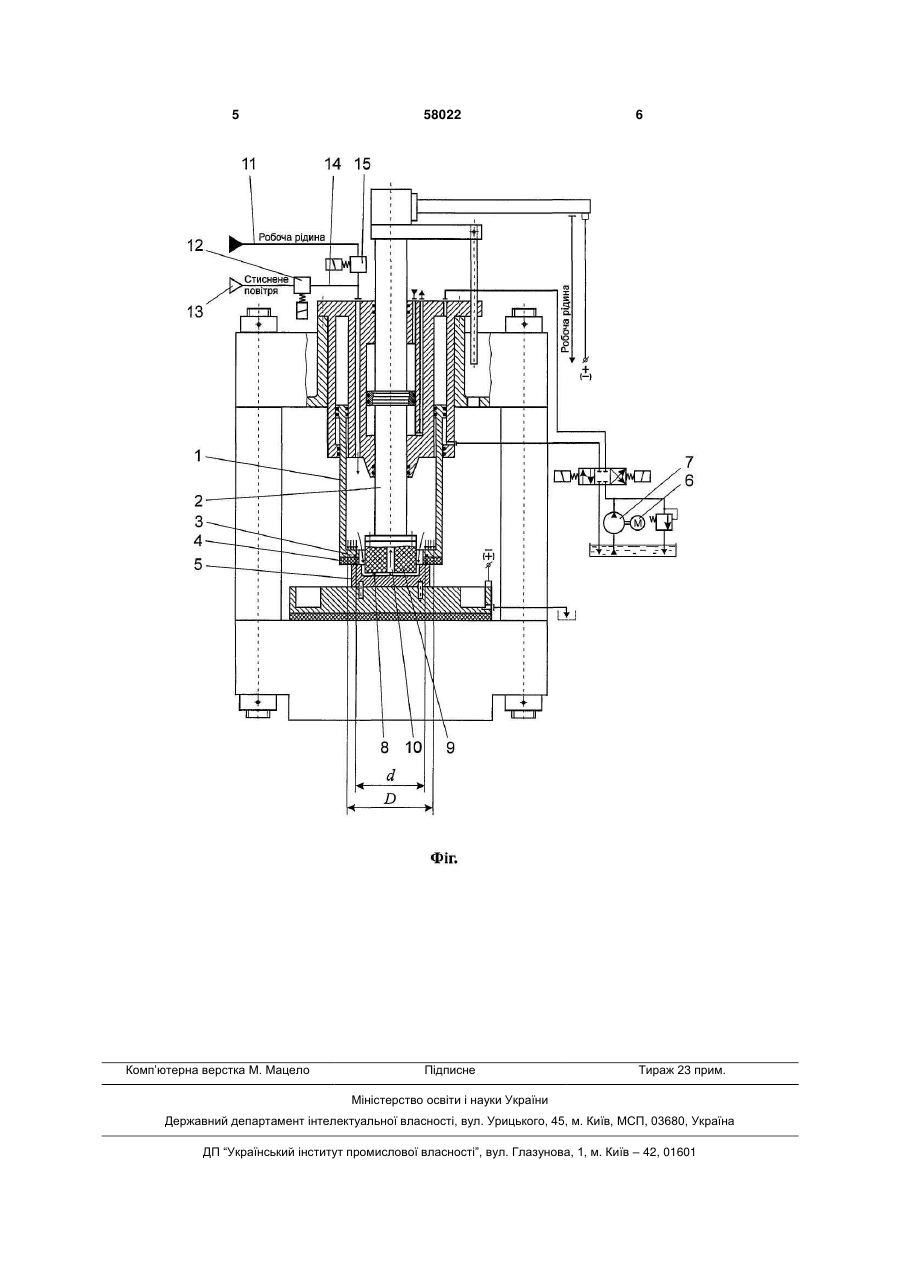

Верстат для електроерозійної обробки дугою, який має навколо зони обробки герметичну каме 3 де f - площа фланцю 3, мм2; D - зовнішній діаметр фланцю 3, мм2; d -внутрішній діаметр фланцю 3. Завдяки забезпеченню гарантованого ущільнення зони обробки, електродвигун 6 насосної установки 7 під час обробки не працює. Обробка заготовки 5 здійснюється стиснутою поперечним потоком електричною дугою 8, що збуджується між неї та електродом-інструментом 9. Продукти ерозії вилучаються із робочої зони разом робочою рідиною крізь технологічний отвір 10 в електродіінструменті та канал у шпинделю 2 верстата у бак станції робочої рідини (на схемі не показана). Там робоча рідина фільтрується та подається знову у камеру 1 трубопроводом 11. Після закінчення процесу обробки вимикають технологічний струм, вимикають електродвигун насосної установки подачі робочої рідини в камеру 1 та зупиняють електрод-інструмент 9 в положенні, що на декілька мм вище його крайнього нижнього. При цьому герметична камера 1 наповнена робочою рідиною. Для безпечного вивільнення камери 1 від робочої рідини станок постачається системою продування камери стисненим повітрям, що включає в себе: нормально закритий золотник 12, який «відсікає» трубопровід 13 стисненого повітря від трубопроводу 14 робочої рідини; нормальні відкритий золотник 15, який «відсікає» трубопровід 11 від можливого попадання в нього стиснутого повітря із 58022 4 трубопроводу 13 в момент продування камери 1. Таким чином, керування золотників зблоковано так, що якщо один із них -відкритий, то другій закритий. Для продування камери 1 закривають золотник 15 та відкривають золотник 12. При цьому стиснене повітря плавно витискує робочу рідину із камери та прилеглих трубопроводів у бак станції робочої рідини. Далі за допомогою гідравліки порожню камеру 1 відкривають та здійснюють необхідне налагодження верстата в «сухому» стані при зручних та безпечним умовах. Використання верстата для електроерозійної обробки дугою, що пропонується, порівняно з відомим, дозволяє суттєво покращати його експлуатаційні характеристики за рахунок скасування енерговитрат на герметизацію камери під час обробки та забезпечення зручних і безпечних умов праці при розгерметизуванні камери. Джерела інформації: 1. Размерная электрическая обработка металлов: Учеб. пособие для студентов вузов / Б. А. Артомонов, А. Л. Винницкий, Ю. С. Волков, А. В. Глазков; Под ред. А. В. Глазкова. - М.: Высш. школа, 1978. - 336 с, ил. - С. 184, рис. 109, поз. 3. 2. Пат. 19947 Україна, МПК В23Р 13/00. Спосіб розмірної обробки електричною дугою торцевих поверхонь складного рельєфу / В. М. Боков (Україна). - № и200604911; Заявл. 03.05.2006; Опубл. 15.01.2007, Бюл. № 1, фіг. 1, поз. 17. 5 Комп’ютерна верстка М. Мацело 58022 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
