Машина для хімічної чистки виробів

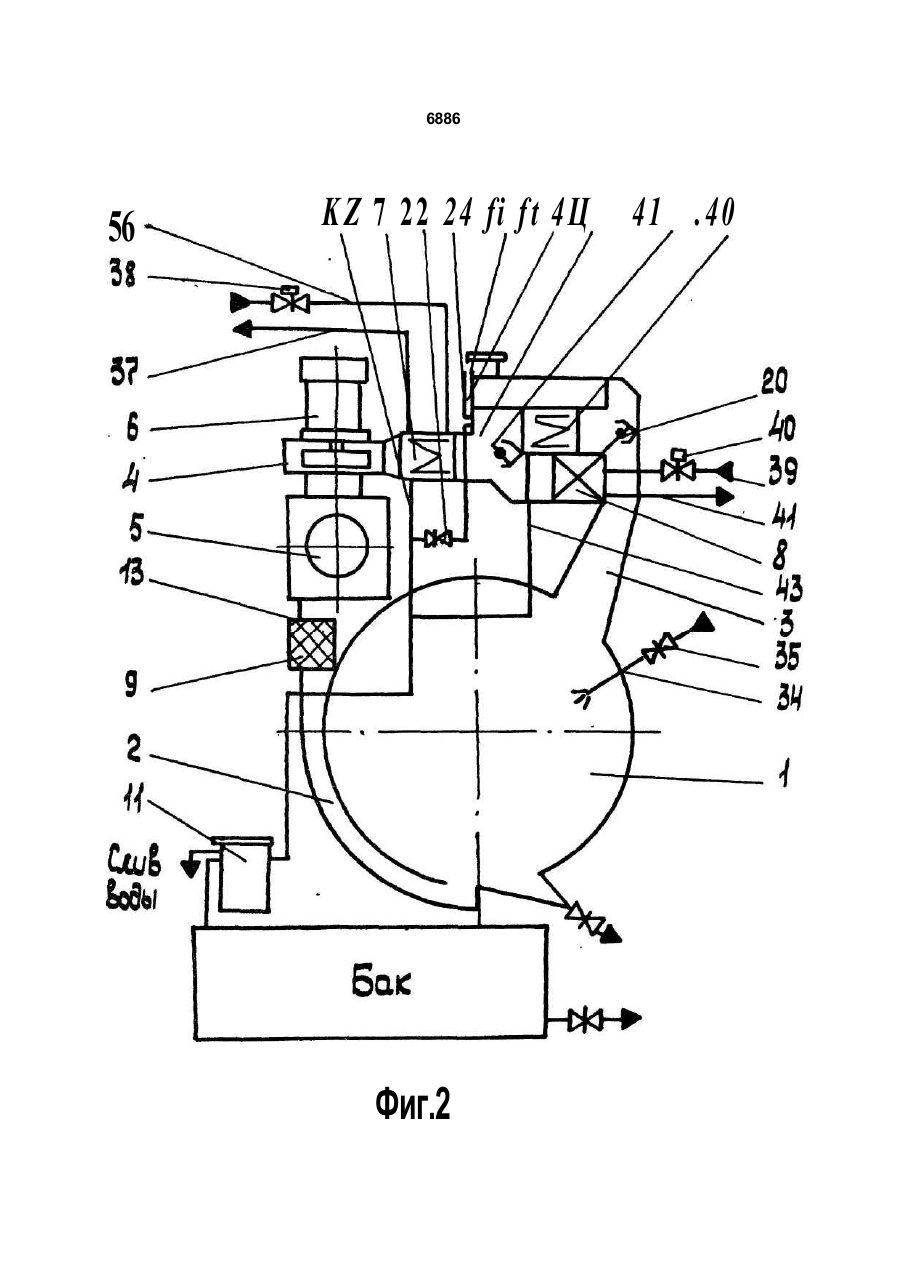

1 Машина для химической чистки изде лий, содержащая моечный барабан, соеди ненный воздуховодами с входом и первым выходом сушильно-рекуперационной систе мы, включающей фильтр, вентилятор, возду хоохладитель и калорифер и связанной с атмосферой через адсорбер, имеющий сис тему очистки, включающую охладитель с во доотделителем и соединенную через двухпозиционный шибер со вторым выхо дом сушильно-рекуперационной системы, о т л и ч а ю щ а я с я тем, что она имеет установленные в воздуховодах на входе и первом выходе сушильно-рекуперационной системы две камеры со съемными герметич ными крышками и направляющими, причем камера на первом выходе сушильно-рекуперационной системы имеет адсорбер в виде коробчатой кассеты, соединенной с крышкой, идентичной по габаритам крышке первой камеры и имеющей выполненные по ее длине профильные поверхности под направляющие, при этом дно и стенки второй камеры расположены с образованием кармана, связанного трубопроводом с водоотделителем, а вторая камера соединена с выходом системы очистки и дополнительно имеет двухпозиционный шибер для сообщения с выходом сушильно-рекуперационной системы. 2. Машина по п. 1,о т л и ч а ю щ а я с я тем, что кассета адсорбера имеет выполненный по верхнему контуру паз с уплотнением и дополнительно содержит закрепленные со стороны верхнего торца подпружиненные рычаги, кулачковый вал, установленный с возможностью контакта кулачков с плечами рычагов, и две планки, посредством которых связаны вторые плечи рычагов, причем планки расположены вдоль боковых сторон кассеты с возможностью взаимодействия с уплотнением. с > о 00 00 с* Г Изобретение относится к области химической чистки изделий и обеспечивает улавливание паров растворителя при сушке, проветривании изделий, улучшение микроклимата в зоне обслуживания оператора при открывании загрузочного люка в процессе загрузки-выгрузки изделий, а также сушку адсорбента адсорбера. Известна машина для химической чистки текстильных изделий (см. а.с. СССР № 1278370, кл. 4 D 06 F 43/02 [1JJ, рекуперация летучих растворителей, в которой осуществляется в конденсаторе (низкотемпературном охладителе) в процессе охлаждения паровоздушной смеси. При этом концентрация паров растворителей при открывании загрузочного люка в процессе загрузки 68ttf> ьы(рузки изделий в известной конструкции остается достаточно высокой. Известна конструкция машин для хими ческой чистки изделий, в которых помимо конденсирования паров дополнительно 5 производится улавливание летучих раство рителей при проветривании изделий с по мощью адсорбера (См. например, Рекламный материал БЄВЕ КОНСОРБА , представленный на выставке "Интербыт- 10 маш-89и [2], а.с. СССР М> 1573062, кл. 5 D 06 F 43/02 [3J. Технико-экономические показа тели известных конструкций различны и не всегда достаточны. В машине для химиче ской чистки изделий [2] имеется специаль- 15 ное устройство в виде отдельного блока со своей системой коммуникаций , которое включает адсорбер Это конструктивно сложно, требует дополнительных площадей и не всегда удобно в эксплуатации. В маши- 20 не, реализующей способ, описаны в [3], обеспечивается снижение расхода пара и воды. Указанное устройство выбрано в каче стве прототипа заявляемой машины для хи мической чистки изделий. 25 Известная машина содержит моечный барабан, соединенный воздуховодами с входом и первым выходом сушильно-рекупера-тивной системы включающей фильтр , вентилятор, воздухоохладитель и калорифер 30 и связанный с атмосферой через адсорбер , имеющий систему очистки, включающую охладитель с водоотделителем и соединенную через двухпозиционный шибер со вторым выходом сушильно-рекуперационной систе- 35 мы. В машине одновременно с сушкой изделий при помощи пара производится десорбция растворителя. Для вытеснения остатков пара и конденсата в известном устройстве 40 предусмотрено использование воздуха, поддаваемого в адсорбер, например,специальным вентилятором или компрессором . Это увеличивает массо-габаритное и снижает технико-экономические показатели маши- 45 ны. что сужает область применения и неудобно в эксплуатации. В основу изобретения поставлена задача усовершенствовать машину для химической чистки изделий, таким образом, чтобы 50 введение новых элементов в компоновку известной машины обеспечивало бы выполнение новых технологических операций, сушки кассеты с адсорбентом, что сокращает количество оборудования и упрощает об- 55 служивание оборудования оператором. Поставленная задача решается тем, что в машине для химической чистки, содержащей моечный барабан соединенный воздуховодом с входом и первым входом сушильно-рекуперационной системы, включающей фильтр, вентилятор, воздухоохладитель и калорифер и связанной с атмосферой через адсорбер, имеющий систему очистки, включающую охладитель с водоотделителем и соединенную через двухпозиционный шибер со вторым выходом сушильно-рекуперационной системы, согласно изобретению, машина имеет установленные в воздуховодах на входе и на первом выходе сушильнорекуперационной системы две камеры со съемными герметичными крышками и направляющими, причем, камера на первом выходе сушильно-рекуперационной системы имеет адсорбер в виде коробчатой кассеты, соединенной с крышкой идентичной по габаритам крышке первой камеры и имею щей выполненные по ее длине профильные поверхности под направляющие, при этом дно и стенки второй камеры расположены с образованием кармана, связанного с трубопроводом с водоотделителем, а вторая камера соединена с выходом системы очистки и дополнительно имеет двухпозиционный шибер для сообщения с выходом сушильнорекуперационной системы. Кассета адсорбера имеет выполненный по верхнему контуру паз с уплотнением и дополнительно содержит закрепленные со стороны верхнего торца подпружиненные рычаги, кулачковый вал, установленный с возможностью контакта кулачков с плечами рычагов, и две планки, посредством которых связаны вторые плечи рычагов , причем планки расположены вдоль боковых стенок кассеты с возможностью взаимодействия с уплотнением. Благодаря наличию дополнительной камеры, располагаемой в воздуховоде между моечным барабаном и входом сушильно-рекуперационной системы, через которую циркулирует воздух, при помещении в нее кассеты с адсорбентом может быть произведена его сушка. При этом дополнительное оборудование для осуществления указанной операции не требуется. Процесс сушки адсорбента не связан непосредственно с техпроцессом химчистки изделий и может быть осуществлен с произвольной перио дичностью (например, раз в смену). Дополнительная площадь для размещения предлагаемой машине не требуется, сокращается количество оборудования, упрощается обслуживание ее оператором . Заявляемая конструкция иллюстрируется чертежами, где на фиг. 1 представлена схема устройства при сушке изделий; на фиг. 2 - схема машины при сушке кассеты адсорбера; на фиг. 3 - сечение А-А на фиг. 1 первой камеры, когда в ней отсутствует ад 6886 сорбер; на фиг. 4 - вид по стрелке Б на фиг. 1 на вторую камеру с адсорбером; на фиг. 5 - сечение В-В на фиг. 4. Предложенная машина для химической чистки содержит моечный барабан 1, соеди- 5 ненный воздуховодами 2, 3 соответственно с входом и первым выходом сушильно-рекулерационной системы. Сушильно-рекуперационная система включает установленные в корпусе 4 фильтр 5, вентилятор 6, воздухо- 10 охладитель 7 и калорифер 8 и связана через адсорбер 9 с атмосферой. В машине имеется система очистки адсорбера, включающая низкотемпературный охладитель 10, кото рый используется также при проветривании 15 изделий в процессе чистки, и водоотдели тель 11. Система очистки соединена через двухпозиционный шибер 12 со вторым выхо дом сушильно-рекуперационной системы. В воздуховодах 2 и 3 на входе и на первом 20 выходе сушильно-рекуперационной систе мы образованы камеры 13 и 14. Первая ка мера 13 при чистке изделий свободна, обеспечивает свободное прохождение воз духа, снабжена съемной уплотняемой крыш- 25 кой 15 и на пра вл яющ ими 16, закрепленными на ее боковых стенках. Во второй камере 14 в процессе чистки изделий на направляющих 17 установлен адсорбер 9, выполненный в виде коробчатой кассеты, 30 скрепленной с крышкой 18, идентичной по габаритам крышке 15 первой камеры 13. При сушке адсорбера 9 имеются располагаемые по длине профильные поверхности 19 под направляющие 16 и 17. Система очистки ад- 35 сорбера подключена через двухпозицион ный шибер 20, установленный в воздуховоде 3, к первому выходу сушильно-рекупераци онной системы между воздухоохладителем 10 и моечным барабаном 1. В камере 14 дно 40 и стенки образуют карман, связанный тру бопроводом 21 через клапан 22 с водоотде лителем 11 на случай необходимости слива конденсата улавливаемых паров раствори теля в водоотделитель. Для уплотнения 45 крышки 18 с кассетой адсорбера 9 при уста новке их в камеры 13 или 14 по профилю кассеты адсорбера 9 образован паз при помощи профильной поверхности 19 и угол ка 23. 50 В пазу располагается уплотнение 24. Уплотнение 24 включает боковые части и торцовые. Через крышку 18 и кассету адсорбера 9 по длине проходит вал 25, который установлен с возможностью поворота. Вал 25 в 55 крышке 18 кассеты адсорбера 9 уплотнен. На валу 25 закреплены кулачки 26, которые могут взаимодействовать с плечами 27 двуплечих рычагов. Рычага располагаются со стороны верхнего торца кассеты по обе сто роны вала 25 и подпружинены пружинами 28. Закреплены рычаги на осях 29 в каркасе 30 кассеты адсорбера 9. Другие плечи 31 рычагов, например, через один объединены двумя планками 32 и 33, располагаемыми вдоль боковых сторон кассеты адсорбера 9 с возможностью взаимодействия с боковыми частями уплотнения 24. При этом боковые части уплотнения 24 перекрывают торцевые их части при поджатии их планками 32 и 33. В машину по трубопроводу 34 с клапаном 35 в моечный барабан 1 подводится растворитель. По трубопроводам 36 и 37 с клапаном 38 в воздухоохладитель 7 пода- \ ется и отводится вода. По трубопроводу 39 с клапаном 40 в калорифер 8 подается пар, а по трубопроводу 41 отводится конденсат. Для отвода сконденсированного в воздухоохладителе 7 и низкотемпературном охладителе 10 растворителя в машине имеются трубопроводы 42 и 43, соединенные с водоотделителем 11. В случае наличия непредвиденного перенасыщения адсорбента для защиты оператора от воздействия вредных ларов при установке адсорбера 9 в камеру 13 для его сушки используется защитный кожух (мешок) 44, который может быть выполнен из мягкого материала с складываемыми стенками. С одной стороны кожуха, которая обращена при установке к оператору, имеется глухое дно. Другой его торец заканчивается, например, самоуплотняемой поверхностью в виде фланца или фланцем с уплотнением и фиксацией к корпусу. Для фиксации крышек 15 и 18 в камерах 13 и 14 на них установлены фиксаторы 45. Поворот вала 25 производится с помощью ручки-флажка 46. Машина связана с атмосферой через патрубок 47. Для съема кассеты адсорбера из камеры и установки в камеру 13 на крышке 18 имеется ручка 48. В процессе химической чистки изделия подвергают сушке и проветриванию. При сушке изделий шибер 12 находится в верхнем положении, а шибер 20 - в нижнем положении, адсорбер находится в камере 14, моечный барабан 1 вращается. При этом воздух циркулирует через барабан 1, камеру 13, фильтр 5, вентилятор 6, воздухоохладитель 7 и калорифер 8. Рециркуляция растворителя на этом этапе осуществляется в процессе охлаждения воздуха, содержащего пары растворителя, в воздухоохладителе 7. При этом калорифер 8 для его нагрева и проходящей через него воздушной смеси подается пар. В воздухоохладитель 7 подается пода, для обеспечения конденсации паровоздушной смеси. При проветривании обрабатываемых изделий шибер 12 будет находиться в нижнем положении, а шибер 6886 20 - в верхнем. Піровоздушная смесь циркулирует через вращающийся барабан 1, камеру 13, фильтр 5, вентилятор 6, воздухоохладитель 7 и низкотемпературный охладитель 10. Сконденсированный растворитель стекает самотеком в водоотделитель 11 и воздухоохладителя 7 и низкотемпературного охладителя 10 по трубопроводам 42 и 43. Пар в калорифер 8 не подается. Вода в воздухоохладитель 7 поступает. При открывании загрузочного люка автоматически включается вентилятор 3, а шибера 12 и 20 устанавливаются в нижнее положение. Воздух втягиваемый вентилятором 6 из помещения входит в барабан 1, отсасывая накопившиеся пары растворителя от оператора через открытый люк, проходит камеру 13, фильтр 5, вентилятор 6, воздухоохладитель 7, низкотемпературный охладитель 10, проходит через адсорбер-кассету 9, полностью очищается и через патрубок 47 выходит в атмосферу, обеспечивая безопасную работу оператора. Оператор периодически открывает клапан 22 для слива растворителя по трубопроводу 21 в водоотделитель 11, в случае возможного перенасыщения адсорбента. Сушку адсорбента, находящегося в кассете адсорбера 9, осуществляют при незагруженном, прсзетренном барабане, который не вращается. Шибер 12 находится в верхнем положении, а шибер 20 - в нижнем. 8 Открывают фиксаторы 45 крышки 15 и камеры 13 и снимают ее. Далее открывают фиксаторы 45 крышки 18 в камере 14, а ручку-флажок 46 вала поворачивают таким 5 образом, чтобы кулачки 26 не контактировали с плечами 27 двуплечих рычагов. При этом снимается поджатие уплотнений 24 вдоль боковых сторон верхнего торца кассеты адсорбера 9 с помощью планок 32 и 33. 10 На крышку 18 камеры 14 устанавливается кожух 44. Оператор за ручку 48 вынимает крышку 18 вместе с кассетой адсорбера 9 из камеры 14. При этом стенки кожуха 44, растягиваясь, защищают оператора от воздей15 ствия случайных паров растворителя, которые могут накопиться в адсорбере 9. Кассету адсорбера 9, закрепленную с крышкой 18, устанавливают в камеру 13. Снимают кожух 44 и фиксируют крышку 18 в камере 20 13 фиксаторами 45, а с помощью ручкифлажка 46 уплотняют кассету по верхнему торцу, что исключает рассеивание воздушного потока в процессе сушки адсорбента кассеты, крышку 15 устанавливают в камеру 25 14 и фиксируют. Сушка адсорбера и его проветривание производится аналогично сушке и проветриванию изделий, только барабан 1 не вращается. После проветривания адсорбер 9 совместно с крышкой 18 и крышка 15 30 меняются местами. Машина подготовлена к дальнейшей работе. f б 9889 6886 56 KZ 7 22 24 fi ft 4Ц Фиг.2 41 .40 '9K EdS 9889 6886 8-BO ЗО Упорядник В.Поддубний Замовлення 4504 Техред М.Моргентал Коректор О.Козоріз Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
