Опорний вузол базування та повертання ємності пересувного чавуновоза міксерного типу

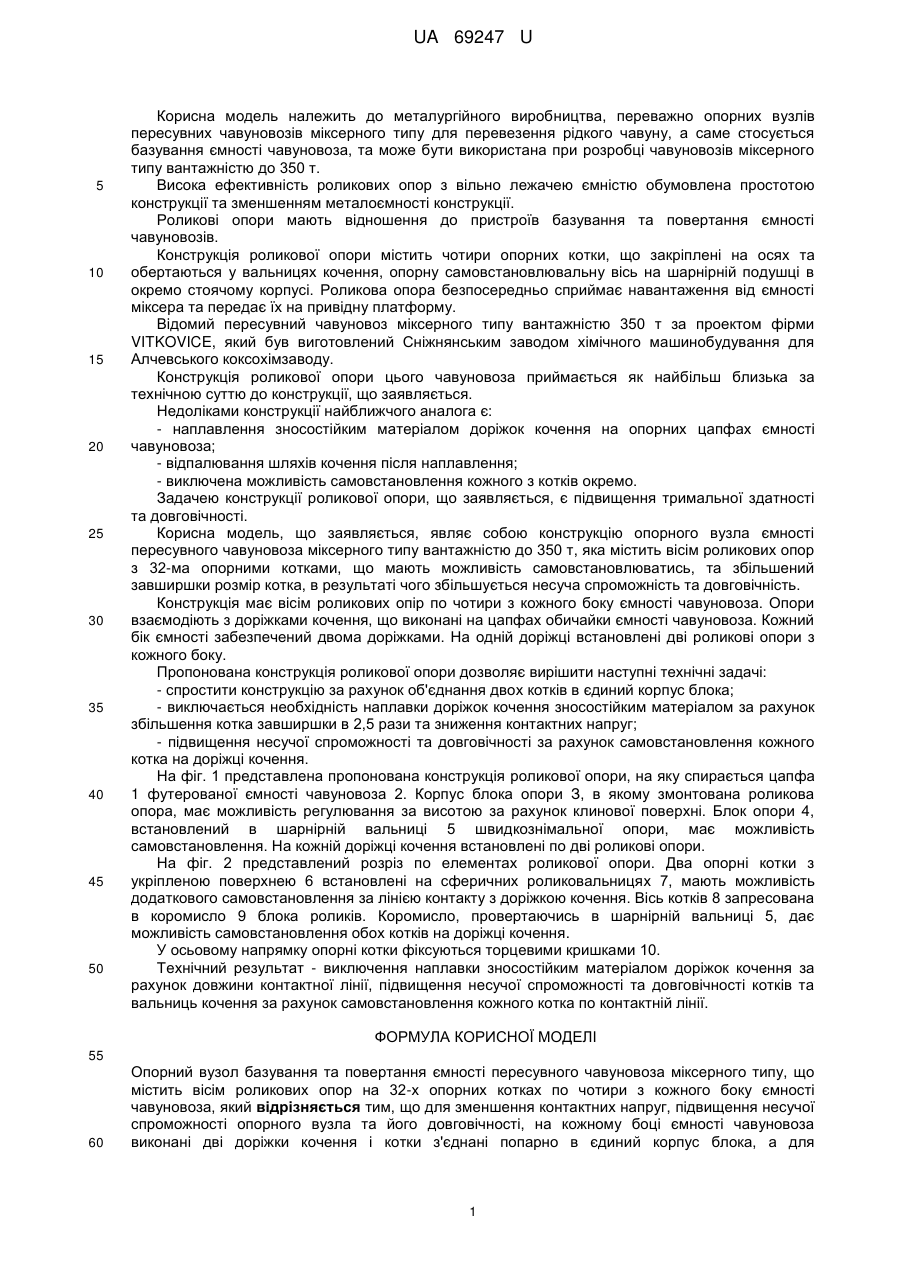

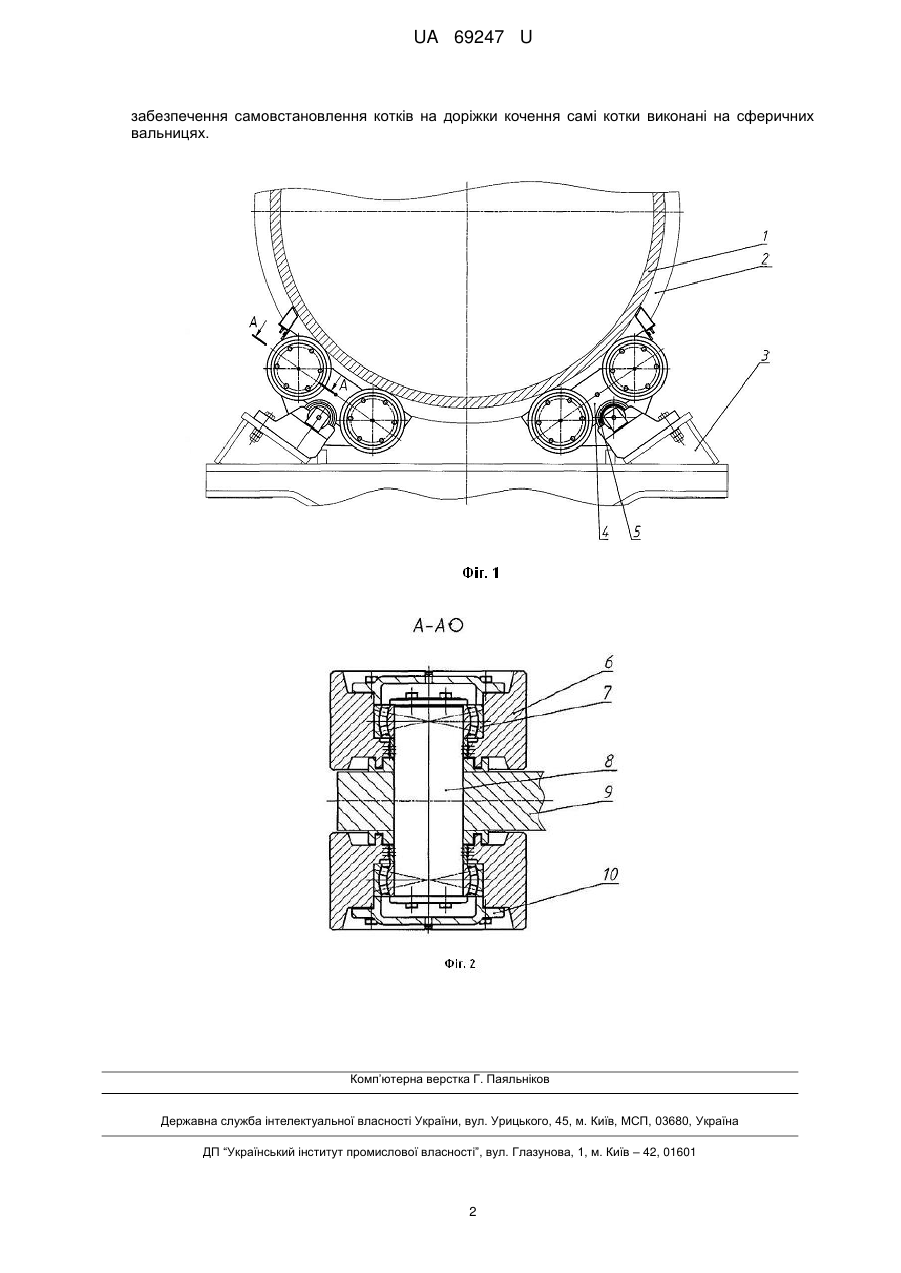

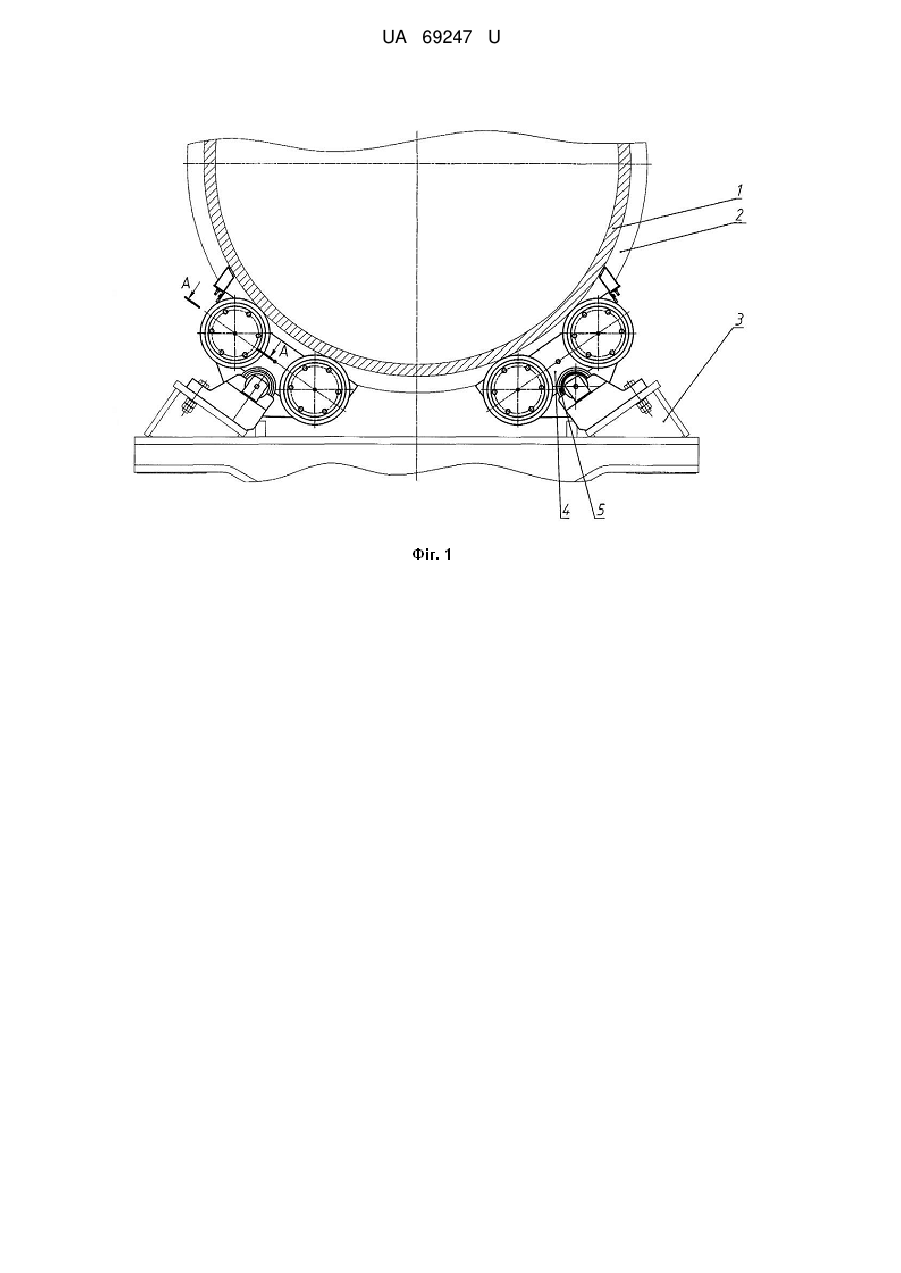

Реферат: Опорний вузол базування та повертання ємності пересувного чавуновоза міксерного типу містить вісім роликових опор на 32-х опірних котках по чотири з кожного боку ємності чавуновоза. На кожному боці ємності чавуновоза виконані дві доріжки кочення і котки з'єднані попарно в єдиний корпус блока і виконані на сферичних вальницях. UA 69247 U (54) ОПОРНИЙ ВУЗОЛ БАЗУВАННЯ ТА ПОВЕРТАННЯ ЄМНОСТІ ПЕРЕСУВНОГО ЧАВУНОВОЗА МІКСЕРНОГО ТИПУ UA 69247 U UA 69247 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до металургійного виробництва, переважно опорних вузлів пересувних чавуновозів міксерного типу для перевезення рідкого чавуну, а саме стосується базування ємності чавуновоза, та може бути використана при розробці чавуновозів міксерного типу вантажністю до 350 т. Висока ефективність роликових опор з вільно лежачею ємністю обумовлена простотою конструкції та зменшенням металоємності конструкції. Роликові опори мають відношення до пристроїв базування та повертання ємності чавуновозів. Конструкція роликової опори містить чотири опорних котки, що закріплені на осях та обертаються у вальницях кочення, опорну самовстановлювальну вісь на шарнірній подушці в окремо стоячому корпусі. Роликова опора безпосередньо сприймає навантаження від ємності міксера та передає їх на привідну платформу. Відомий пересувний чавуновоз міксерного типу вантажністю 350 т за проектом фірми VITKOVICE, який був виготовлений Сніжнянським заводом хімічного машинобудування для Алчевського коксохімзаводу. Конструкція роликової опори цього чавуновоза приймається як найбільш близька за технічною суттю до конструкції, що заявляється. Недоліками конструкції найближчого аналога є: - наплавлення зносостійким матеріалом доріжок кочення на опорних цапфах ємності чавуновоза; - відпалювання шляхів кочення після наплавлення; - виключена можливість самовстановлення кожного з котків окремо. Задачею конструкції роликової опори, що заявляється, є підвищення тримальної здатності та довговічності. Корисна модель, що заявляється, являє собою конструкцію опорного вузла ємності пересувного чавуновоза міксерного типу вантажністю до 350 т, яка містить вісім роликових опор з 32-ма опорними котками, що мають можливість самовстановлюватись, та збільшений завширшки розмір котка, в результаті чого збільшується несуча спроможність та довговічність. Конструкція має вісім роликових опір по чотири з кожного боку ємності чавуновоза. Опори взаємодіють з доріжками кочення, що виконані на цапфах обичайки ємності чавуновоза. Кожний бік ємності забезпечений двома доріжками. На одній доріжці встановлені дві роликові опори з кожного боку. Пропонована конструкція роликової опори дозволяє вирішити наступні технічні задачі: - спростити конструкцію за рахунок об'єднання двох котків в єдиний корпус блока; - виключається необхідність наплавки доріжок кочення зносостійким матеріалом за рахунок збільшення котка завширшки в 2,5 рази та зниження контактних напруг; - підвищення несучої спроможності та довговічності за рахунок самовстановлення кожного котка на доріжці кочення. На фіг. 1 представлена пропонована конструкція роликової опори, на яку спирається цапфа 1 футерованої ємності чавуновоза 2. Корпус блока опори З, в якому змонтована роликова опора, має можливість регулювання за висотою за рахунок клинової поверхні. Блок опори 4, встановлений в шарнірній вальниці 5 швидкознімальної опори, має можливість самовстановлення. На кожній доріжці кочення встановлені по дві роликові опори. На фіг. 2 представлений розріз по елементах роликової опори. Два опорні котки з укріпленою поверхнею 6 встановлені на сферичних роликовальницях 7, мають можливість додаткового самовстановлення за лінією контакту з доріжкою кочення. Вісь котків 8 запресована в коромисло 9 блока роликів. Коромисло, провертаючись в шарнірній вальниці 5, дає можливість самовстановлення обох котків на доріжці кочення. У осьовому напрямку опорні котки фіксуються торцевими кришками 10. Технічний результат - виключення наплавки зносостійким матеріалом доріжок кочення за рахунок довжини контактної лінії, підвищення несучої спроможності та довговічності котків та вальниць кочення за рахунок самовстановлення кожного котка по контактній лінії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Опорний вузол базування та повертання ємності пересувного чавуновоза міксерного типу, що містить вісім роликових опор на 32-х опорних котках по чотири з кожного боку ємності чавуновоза, який відрізняється тим, що для зменшення контактних напруг, підвищення несучої спроможності опорного вузла та його довговічності, на кожному боці ємності чавуновоза виконані дві доріжки кочення і котки з'єднані попарно в єдиний корпус блока, а для 1 UA 69247 U забезпечення самовстановлення котків на доріжки кочення самі котки виконані на сферичних вальницях. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
