Стріловий кінотелеоператорський кран “traveling cascade”
Номер патенту: 69597
Опубліковано: 10.05.2012
Автори: Долженко Юрій Анатолійович, Кокуш Анатолій Якимович, Шапчук Олександр Миколайович
Формула / Реферат

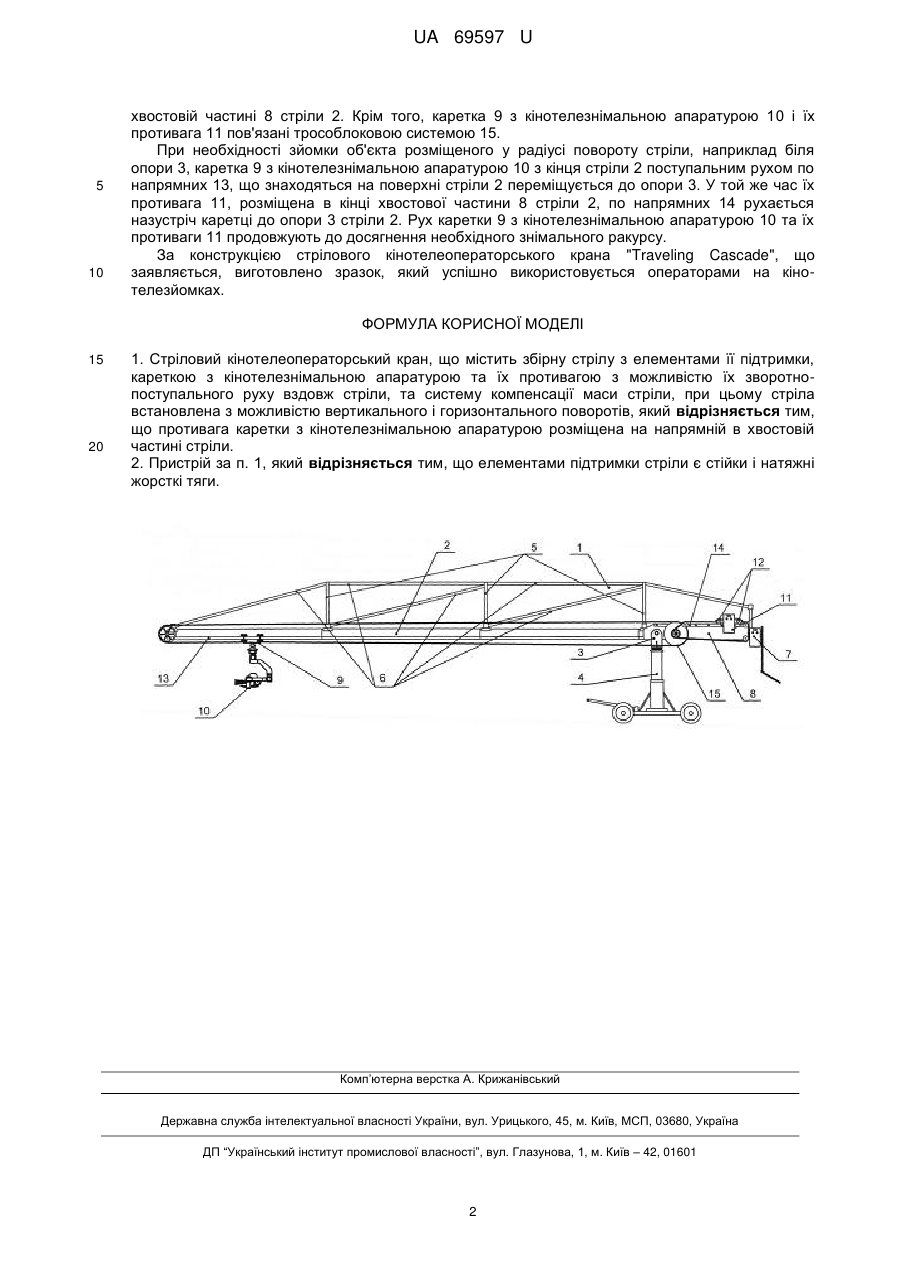

1. Стріловий кінотелеоператорський кран, що містить збірну стрілу з елементами її підтримки, кареткою з кінотелезнімальною апаратурою та їх противагою з можливістю їх зворотно-поступального руху вздовж: стріли, та систему компенсації маси стріли, при цьому стріла встановлена з можливістю вертикального і горизонтального поворотів, який відрізняється тим, що противага каретки з кінотелезнімальною апаратурою розміщена на напрямній в хвостовій частині стріли.
2. Пристрій за п. 1, який відрізняється тим, що елементами підтримки стріли є стійки і натяжні жорсткі тяги.
Текст

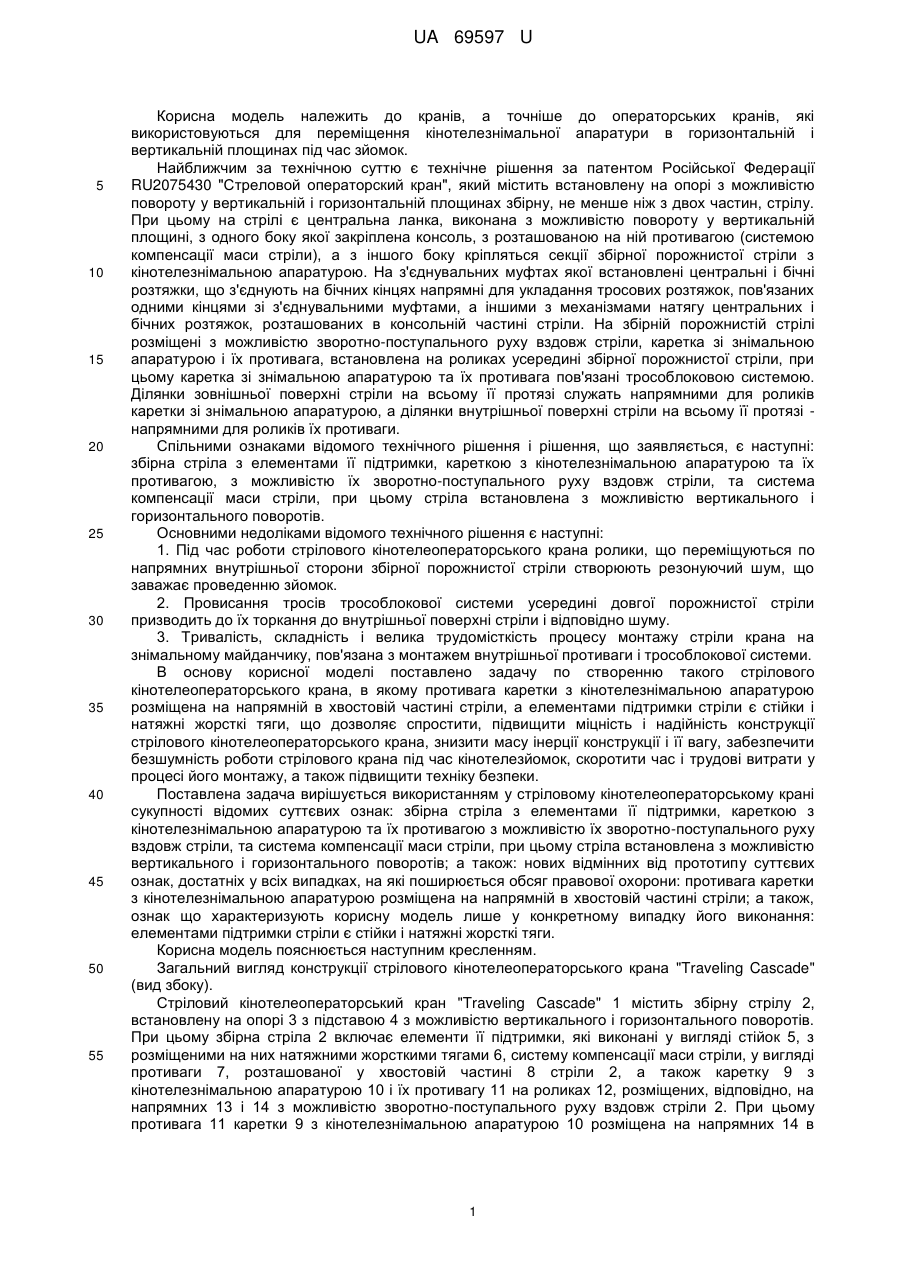

Реферат: Стріловий кінотелеоператорський кран, в якому противага каретки з кінотелезнімальною апаратурою розміщена на напрямній в хвостовій частині стріли. UA 69597 U (54) СТРІЛОВИЙ КІНОТЕЛЕОПЕРАТОРСЬКИЙ КРАН "TRAVELING CASCADE" UA 69597 U UA 69597 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кранів, а точніше до операторських кранів, які використовуються для переміщення кінотелезнімальної апаратури в горизонтальній і вертикальній площинах під час зйомок. Найближчим за технічною суттю є технічне рішення за патентом Російської Федерації RU2075430 "Стреловой операторский кран", який містить встановлену на опорі з можливістю повороту у вертикальній і горизонтальній площинах збірну, не менше ніж з двох частин, стрілу. При цьому на стрілі є центральна ланка, виконана з можливістю повороту у вертикальній площині, з одного боку якої закріплена консоль, з розташованою на ній противагою (системою компенсації маси стріли), а з іншого боку кріпляться секції збірної порожнистої стріли з кінотелезнімальною апаратурою. На з'єднувальних муфтах якої встановлені центральні і бічні розтяжки, що з'єднують на бічних кінцях напрямні для укладання тросових розтяжок, пов'язаних одними кінцями зі з'єднувальними муфтами, а іншими з механізмами натягу центральних і бічних розтяжок, розташованих в консольній частині стріли. На збірній порожнистій стрілі розміщені з можливістю зворотно-поступального руху вздовж стріли, каретка зі знімальною апаратурою і їх противага, встановлена на роликах усередині збірної порожнистої стріли, при цьому каретка зі знімальною апаратурою та їх противага пов'язані трособлоковою системою. Ділянки зовнішньої поверхні стріли на всьому її протязі служать напрямними для роликів каретки зі знімальною апаратурою, а ділянки внутрішньої поверхні стріли на всьому її протязі напрямними для роликів їх противаги. Спільними ознаками відомого технічного рішення і рішення, що заявляється, є наступні: збірна стріла з елементами її підтримки, кареткою з кінотелезнімальною апаратурою та їх противагою, з можливістю їх зворотно-поступального руху вздовж стріли, та система компенсації маси стріли, при цьому стріла встановлена з можливістю вертикального і горизонтального поворотів. Основними недоліками відомого технічного рішення є наступні: 1. Під час роботи стрілового кінотелеоператорського крана ролики, що переміщуються по напрямних внутрішньої сторони збірної порожнистої стріли створюють резонуючий шум, що заважає проведенню зйомок. 2. Провисання тросів трособлокової системи усередині довгої порожнистої стріли призводить до їх торкання до внутрішньої поверхні стріли і відповідно шуму. 3. Тривалість, складність і велика трудомісткість процесу монтажу стріли крана на знімальному майданчику, пов'язана з монтажем внутрішньої противаги і трособлокової системи. В основу корисної моделі поставлено задачу по створенню такого стрілового кінотелеоператорського крана, в якому противага каретки з кінотелезнімальною апаратурою розміщена на напрямній в хвостовій частині стріли, а елементами підтримки стріли є стійки і натяжні жорсткі тяги, що дозволяє спростити, підвищити міцність і надійність конструкції стрілового кінотелеоператорського крана, знизити масу інерції конструкції і її вагу, забезпечити безшумність роботи стрілового крана під час кінотелезйомок, скоротити час і трудові витрати у процесі його монтажу, а також підвищити техніку безпеки. Поставлена задача вирішується використанням у стріловому кінотелеоператорському крані сукупності відомих суттєвих ознак: збірна стріла з елементами її підтримки, кареткою з кінотелезнімальною апаратурою та їх противагою з можливістю їх зворотно-поступального руху вздовж стріли, та система компенсації маси стріли, при цьому стріла встановлена з можливістю вертикального і горизонтального поворотів; а також: нових відмінних від прототипу суттєвих ознак, достатніх у всіх випадках, на які поширюється обсяг правової охорони: противага каретки з кінотелезнімальною апаратурою розміщена на напрямній в хвостовій частині стріли; а також, ознак що характеризують корисну модель лише у конкретному випадку його виконання: елементами підтримки стріли є стійки і натяжні жорсткі тяги. Корисна модель пояснюється наступним кресленням. Загальний вигляд конструкції стрілового кінотелеоператорського крана "Traveling Cascade" (вид збоку). Стріловий кінотелеоператорський кран "Traveling Cascade" 1 містить збірну стрілу 2, встановлену на опорі 3 з підставою 4 з можливістю вертикального і горизонтального поворотів. При цьому збірна стріла 2 включає елементи її підтримки, які виконані у вигляді стійок 5, з розміщеними на них натяжними жорсткими тягами 6, систему компенсації маси стріли, у вигляді противаги 7, розташованої у хвостовій частині 8 стріли 2, а також каретку 9 з кінотелезнімальною апаратурою 10 і їх противагу 11 на роликах 12, розміщених, відповідно, на напрямних 13 і 14 з можливістю зворотно-поступального руху вздовж стріли 2. При цьому противага 11 каретки 9 з кінотелезнімальною апаратурою 10 розміщена на напрямних 14 в 1 UA 69597 U 5 10 хвостовій частині 8 стріли 2. Крім того, каретка 9 з кінотелезнімальною апаратурою 10 і їх противага 11 пов'язані трособлоковою системою 15. При необхідності зйомки об'єкта розміщеного у радіусі повороту стріли, наприклад біля опори 3, каретка 9 з кінотелезнімальною апаратурою 10 з кінця стріли 2 поступальним рухом по напрямних 13, що знаходяться на поверхні стріли 2 переміщується до опори 3. У той же час їх противага 11, розміщена в кінці хвостової частини 8 стріли 2, по напрямних 14 рухається назустріч каретці до опори 3 стріли 2. Рух каретки 9 з кінотелезнімальною апаратурою 10 та їх противаги 11 продовжують до досягнення необхідного знімального ракурсу. За конструкцією стрілового кінотелеоператорського крана "Traveling Cascade", що заявляється, виготовлено зразок, який успішно використовується операторами на кінотелезйомках. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Стріловий кінотелеоператорський кран, що містить збірну стрілу з елементами її підтримки, кареткою з кінотелезнімальною апаратурою та їх противагою з можливістю їх зворотнопоступального руху вздовж стріли, та систему компенсації маси стріли, при цьому стріла встановлена з можливістю вертикального і горизонтального поворотів, який відрізняється тим, що противага каретки з кінотелезнімальною апаратурою розміщена на напрямній в хвостовій частині стріли. 2. Пристрій за п. 1, який відрізняється тим, що елементами підтримки стріли є стійки і натяжні жорсткі тяги. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюJib camera crane "traveling cascade"
Автори англійськоюKokush Anatolii Yakymovych, Shapchuk Oleksandr Mykolaiovych, Dolzhenko Yurii Anatoliiovych
Назва патенту російськоюСтреловой кинотелеоператорский кран "traveling cascade"
Автори російськоюКокуш Анатолий Якимович, Шапчук Александр Николаевич, Долженко Юрий Анатольевич
МПК / Мітки
МПК: B66C 23/72
Мітки: кінотелеоператорський, кран, стріловий, traveling, cascade
