Сигналізатор наявності сипких матеріалів

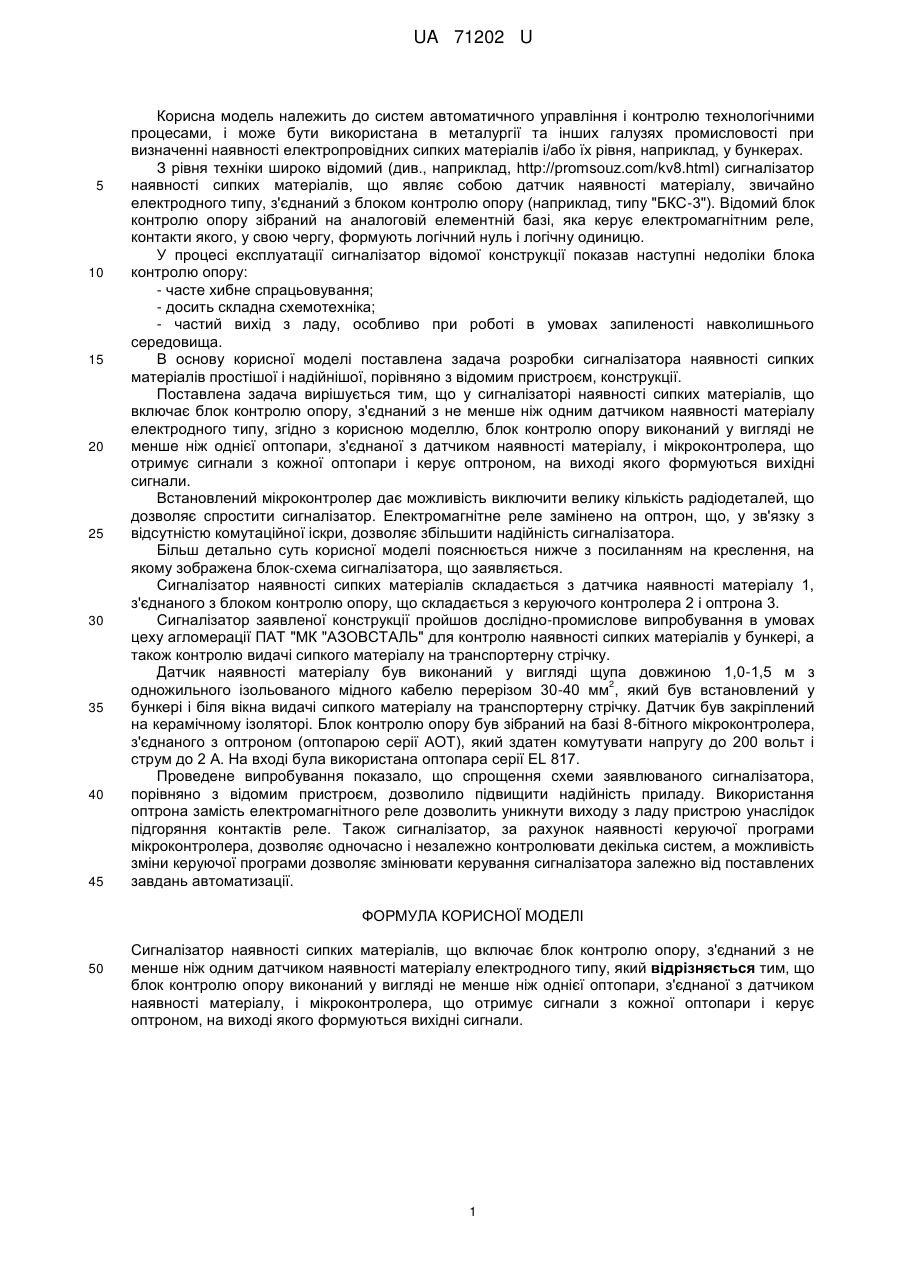

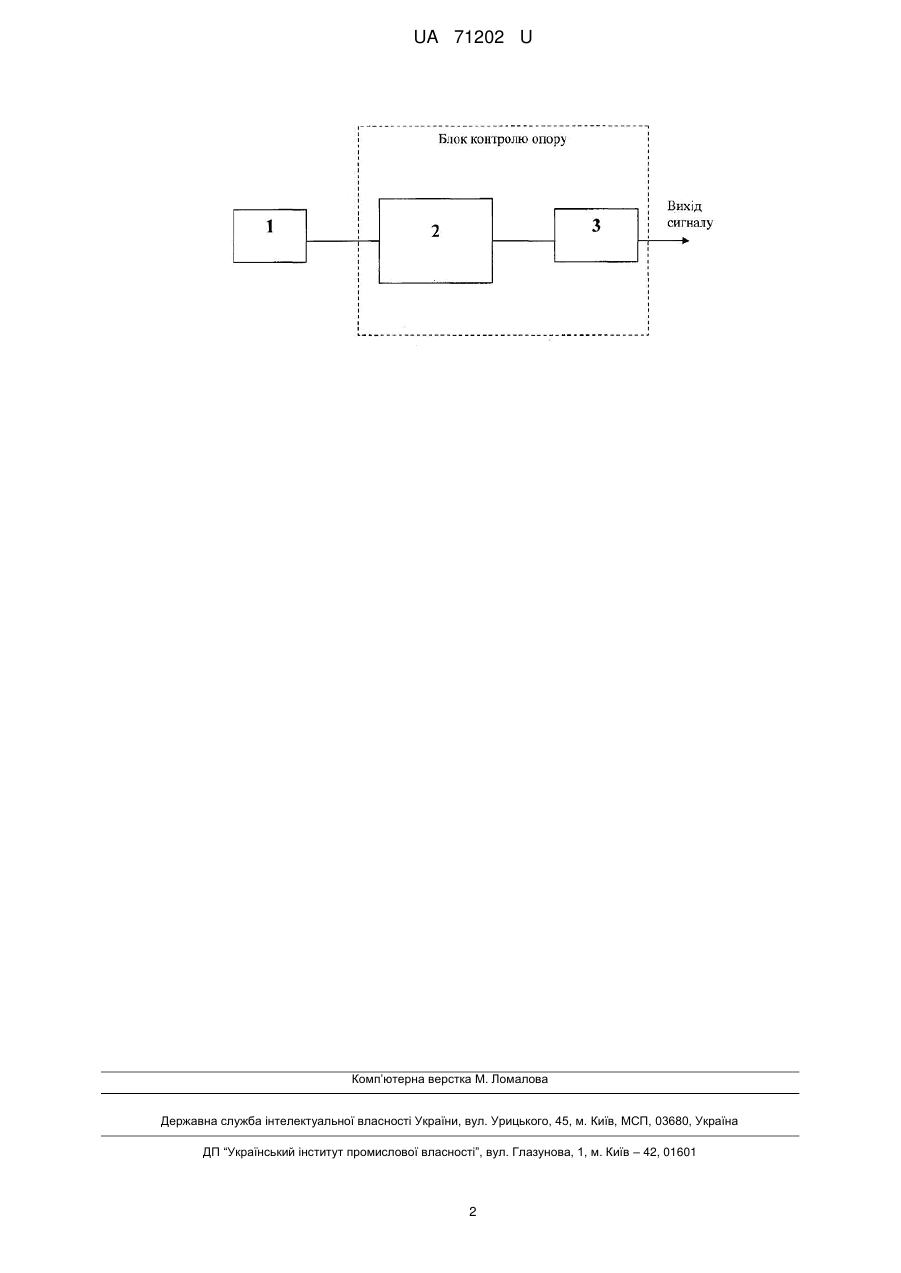

Реферат: Сигналізатор наявності сипких матеріалів включає блок контролю опору у вигляді оптопари, датчик наявності матеріалу електродного типу, мікроконтролер. UA 71202 U (12) UA 71202 U UA 71202 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до систем автоматичного управління і контролю технологічними процесами, і може бути використана в металургії та інших галузях промисловості при визначенні наявності електропровідних сипких матеріалів і/або їх рівня, наприклад, у бункерах. З рівня техніки широко відомий (див., наприклад, http://promsouz.com/kv8.html) сигналізатор наявності сипких матеріалів, що являє собою датчик наявності матеріалу, звичайно електродного типу, з'єднаний з блоком контролю опору (наприклад, типу "БКС-3"). Відомий блок контролю опору зібраний на аналоговій елементній базі, яка керує електромагнітним реле, контакти якого, у свою чергу, формують логічний нуль і логічну одиницю. У процесі експлуатації сигналізатор відомої конструкції показав наступні недоліки блока контролю опору: - часте хибне спрацьовування; - досить складна схемотехніка; - частий вихід з ладу, особливо при роботі в умовах запиленості навколишнього середовища. В основу корисної моделі поставлена задача розробки сигналізатора наявності сипких матеріалів простішої і надійнішої, порівняно з відомим пристроєм, конструкції. Поставлена задача вирішується тим, що у сигналізаторі наявності сипких матеріалів, що включає блок контролю опору, з'єднаний з не менше ніж одним датчиком наявності матеріалу електродного типу, згідно з корисною моделлю, блок контролю опору виконаний у вигляді не менше ніж однієї оптопари, з'єднаної з датчиком наявності матеріалу, і мікроконтролера, що отримує сигнали з кожної оптопари і керує оптроном, на виході якого формуються вихідні сигнали. Встановлений мікроконтролер дає можливість виключити велику кількість радіодеталей, що дозволяє спростити сигналізатор. Електромагнітне реле замінено на оптрон, що, у зв'язку з відсутністю комутаційної іскри, дозволяє збільшити надійність сигналізатора. Більш детально суть корисної моделі пояснюється нижче з посиланням на креслення, на якому зображена блок-схема сигналізатора, що заявляється. Сигналізатор наявності сипких матеріалів складається з датчика наявності матеріалу 1, з'єднаного з блоком контролю опору, що складається з керуючого контролера 2 і оптрона 3. Сигналізатор заявленої конструкції пройшов дослідно-промислове випробування в умовах цеху агломерації ПАТ "МК "АЗОВСТАЛЬ" для контролю наявності сипких матеріалів у бункері, а також контролю видачі сипкого матеріалу на транспортерну стрічку. Датчик наявності матеріалу був виконаний у вигляді щупа довжиною 1,0-1,5 м з 2 одножильного ізольованого мідного кабелю перерізом 30-40 мм , який був встановлений у бункері і біля вікна видачі сипкого матеріалу на транспортерну стрічку. Датчик був закріплений на керамічному ізоляторі. Блок контролю опору був зібраний на базі 8-бітного мікроконтролера, з'єднаного з оптроном (оптопарою серії АОТ), який здатен комутувати напругу до 200 вольт і струм до 2 А. На вході була використана оптопара серії EL 817. Проведене випробування показало, що спрощення схеми заявлюваного сигналізатора, порівняно з відомим пристроєм, дозволило підвищити надійність приладу. Використання оптрона замість електромагнітного реле дозволить уникнути виходу з ладу пристрою унаслідок підгоряння контактів реле. Також сигналізатор, за рахунок наявності керуючої програми мікроконтролера, дозволяє одночасно і незалежно контролювати декілька систем, а можливість зміни керуючої програми дозволяє змінювати керування сигналізатора залежно від поставлених завдань автоматизації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Сигналізатор наявності сипких матеріалів, що включає блок контролю опору, з'єднаний з не менше ніж одним датчиком наявності матеріалу електродного типу, який відрізняється тим, що блок контролю опору виконаний у вигляді не менше ніж однієї оптопари, з'єднаної з датчиком наявності матеріалу, і мікроконтролера, що отримує сигнали з кожної оптопари і керує оптроном, на виході якого формуються вихідні сигнали. 1 UA 71202 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
