Спосіб розташування дискових ножиць в потоці прокатного стана

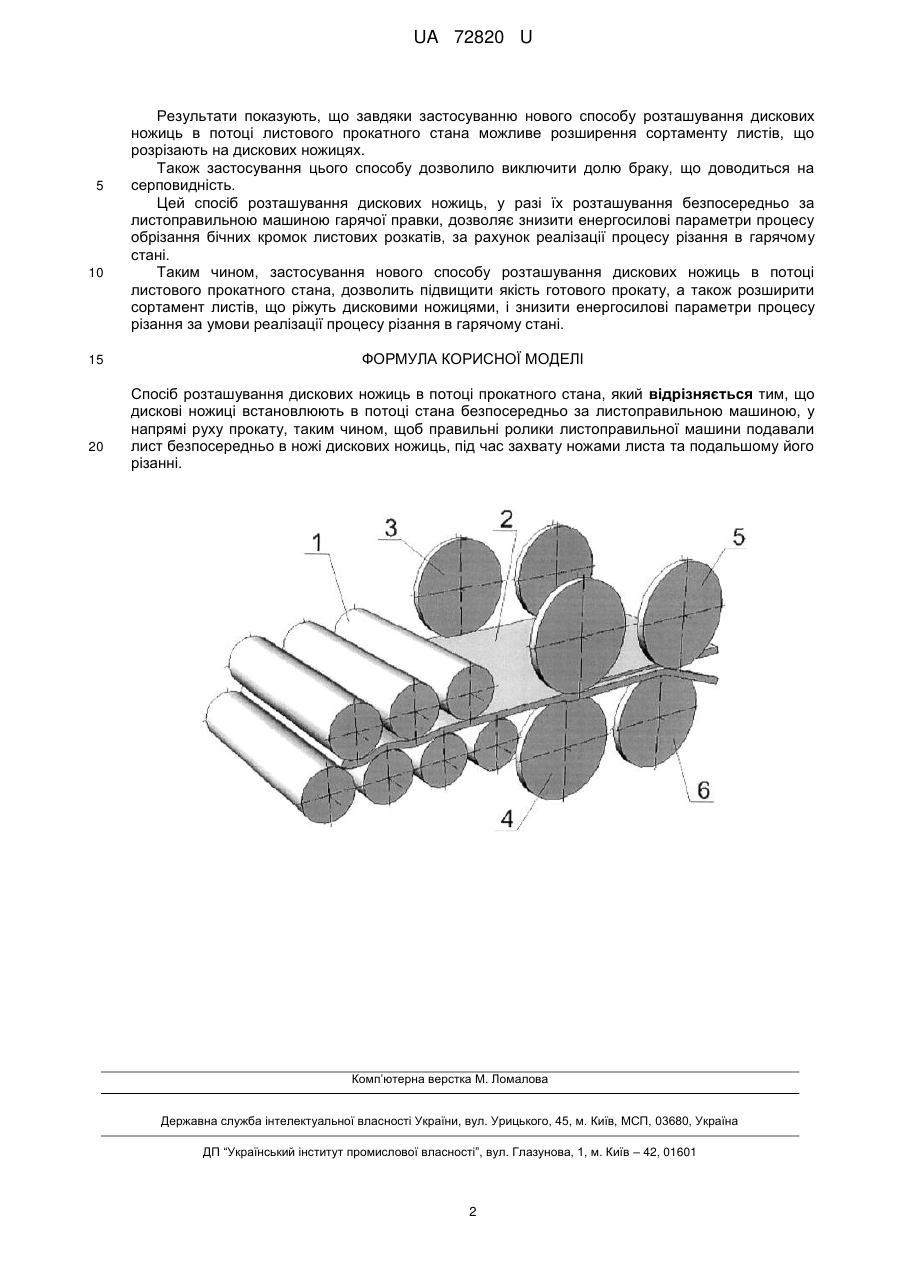

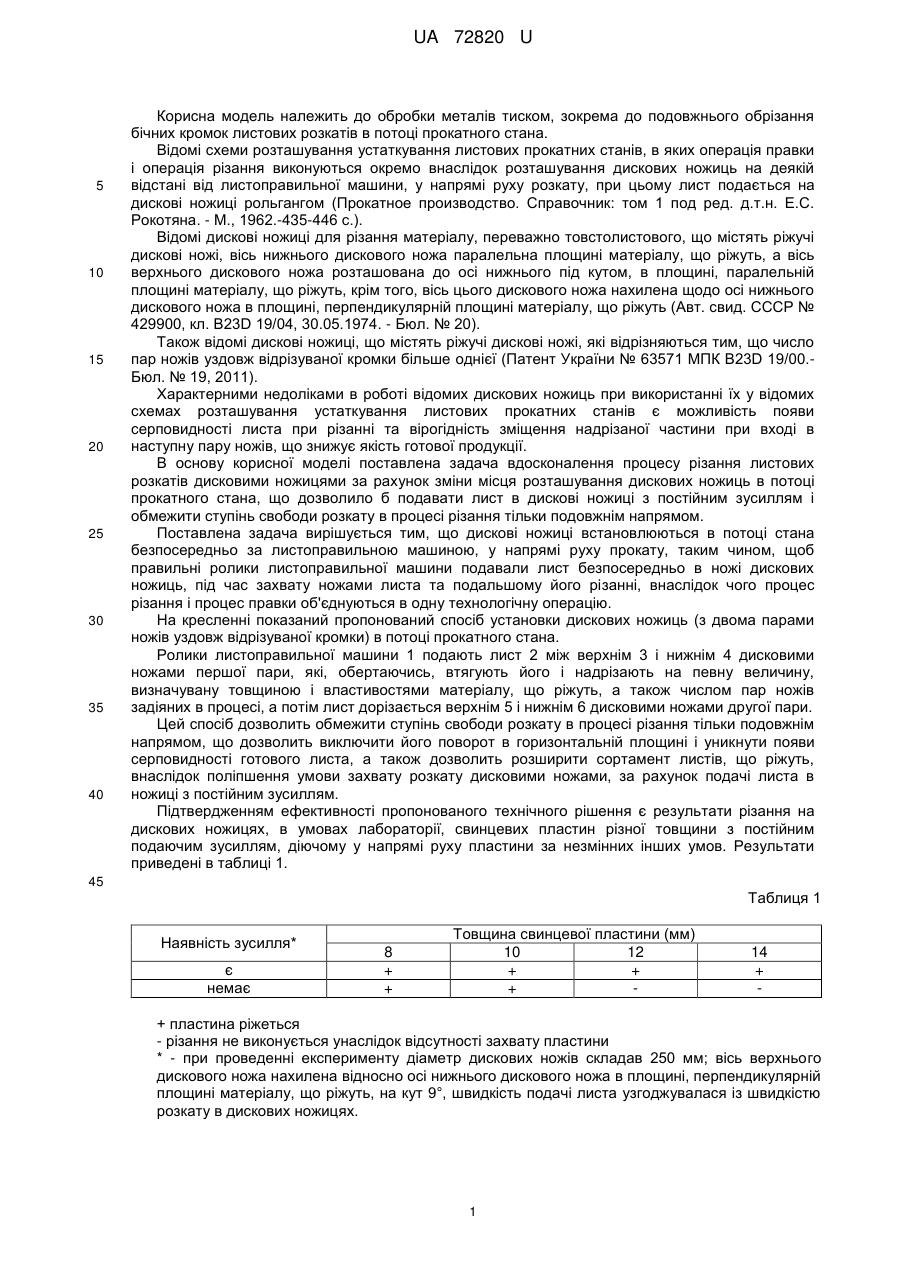

Реферат: UA 72820 U UA 72820 U 5 10 15 20 25 30 35 40 Корисна модель належить до обробки металів тиском, зокрема до подовжнього обрізання бічних кромок листових розкатів в потоці прокатного стана. Відомі схеми розташування устаткування листових прокатних станів, в яких операція правки і операція різання виконуються окремо внаслідок розташування дискових ножиць на деякій відстані від листоправильної машини, у напрямі руху розкату, при цьому лист подається на дискові ножиці рольгангом (Прокатное производство. Справочник: том 1 под ред. д.т.н. Е.С. Рокотяна. - М., 1962.-435-446 с.). Відомі дискові ножиці для різання матеріалу, переважно товстолистового, що містять ріжучі дискові ножі, вісь нижнього дискового ножа паралельна площині матеріалу, що ріжуть, а вісь верхнього дискового ножа розташована до осі нижнього під кутом, в площині, паралельній площині матеріалу, що ріжуть, крім того, вісь цього дискового ножа нахилена щодо осі нижнього дискового ножа в площині, перпендикулярній площині матеріалу, що ріжуть (Авт. свид. СССР № 429900, кл. B23D 19/04, 30.05.1974. - Бюл. № 20). Також відомі дискові ножиці, що містять ріжучі дискові ножі, які відрізняються тим, що число пар ножів уздовж відрізуваної кромки більше однієї (Патент України № 63571 МПК B23D 19/00.Бюл. № 19, 2011). Характерними недоліками в роботі відомих дискових ножиць при використанні їх у відомих схемах розташування устаткування листових прокатних станів є можливість появи серповидності листа при різанні та вірогідність зміщення надрізаної частини при вході в наступну пару ножів, що знижує якість готової продукції. В основу корисної моделі поставлена задача вдосконалення процесу різання листових розкатів дисковими ножицями за рахунок зміни місця розташування дискових ножиць в потоці прокатного стана, що дозволило б подавати лист в дискові ножиці з постійним зусиллям і обмежити ступінь свободи розкату в процесі різання тільки подовжнім напрямом. Поставлена задача вирішується тим, що дискові ножиці встановлюються в потоці стана безпосередньо за листоправильною машиною, у напрямі руху прокату, таким чином, щоб правильні ролики листоправильної машини подавали лист безпосередньо в ножі дискових ножиць, під час захвату ножами листа та подальшому його різанні, внаслідок чого процес різання і процес правки об'єднуються в одну технологічну операцію. На кресленні показаний пропонований спосіб установки дискових ножиць (з двома парами ножів уздовж відрізуваної кромки) в потоці прокатного стана. Ролики листоправильної машини 1 подають лист 2 між верхнім 3 і нижнім 4 дисковими ножами першої пари, які, обертаючись, втягують його і надрізають на певну величину, визначувану товщиною і властивостями матеріалу, що ріжуть, а також числом пар ножів задіяних в процесі, а потім лист дорізається верхнім 5 і нижнім 6 дисковими ножами другої пари. Цей спосіб дозволить обмежити ступінь свободи розкату в процесі різання тільки подовжнім напрямом, що дозволить виключити його поворот в горизонтальній площині і уникнути появи серповидності готового листа, а також дозволить розширити сортамент листів, що ріжуть, внаслідок поліпшення умови захвату розкату дисковими ножами, за рахунок подачі листа в ножиці з постійним зусиллям. Підтвердженням ефективності пропонованого технічного рішення є результати різання на дискових ножицях, в умовах лабораторії, свинцевих пластин різної товщини з постійним подаючим зусиллям, діючому у напрямі руху пластини за незмінних інших умов. Результати приведені в таблиці 1. 45 Таблиця 1 Наявність зусилля* є немає 8 + + Товщина свинцевої пластини (мм) 10 12 + + + 14 + + пластина ріжеться - різання не виконується унаслідок відсутності захвату пластини * - при проведенні експерименту діаметр дискових ножів складав 250 мм; вісь верхнього дискового ножа нахилена відносно осі нижнього дискового ножа в площині, перпендикулярній площині матеріалу, що ріжуть, на кут 9°, швидкість подачі листа узгоджувалася із швидкістю розкату в дискових ножицях. 1 UA 72820 U 5 10 15 20 Результати показують, що завдяки застосуванню нового способу розташування дискових ножиць в потоці листового прокатного стана можливе розширення сортаменту листів, що розрізають на дискових ножицях. Також застосування цього способу дозволило виключити долю браку, що доводиться на серповидність. Цей спосіб розташування дискових ножиць, у разі їх розташування безпосередньо за листоправильною машиною гарячої правки, дозволяє знизити енергосилові параметри процесу обрізання бічних кромок листових розкатів, за рахунок реалізації процесу різання в гарячому стані. Таким чином, застосування нового способу розташування дискових ножиць в потоці листового прокатного стана, дозволить підвищити якість готового прокату, а також розширити сортамент листів, що ріжуть дисковими ножицями, і знизити енергосилові параметри процесу різання за умови реалізації процесу різання в гарячому стані. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб розташування дискових ножиць в потоці прокатного стана, який відрізняється тим, що дискові ножиці встановлюють в потоці стана безпосередньо за листоправильною машиною, у напрямі руху прокату, таким чином, щоб правильні ролики листоправильної машини подавали лист безпосередньо в ножі дискових ножиць, під час захвату ножами листа та подальшому його різанні. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
