Спіральне свердло

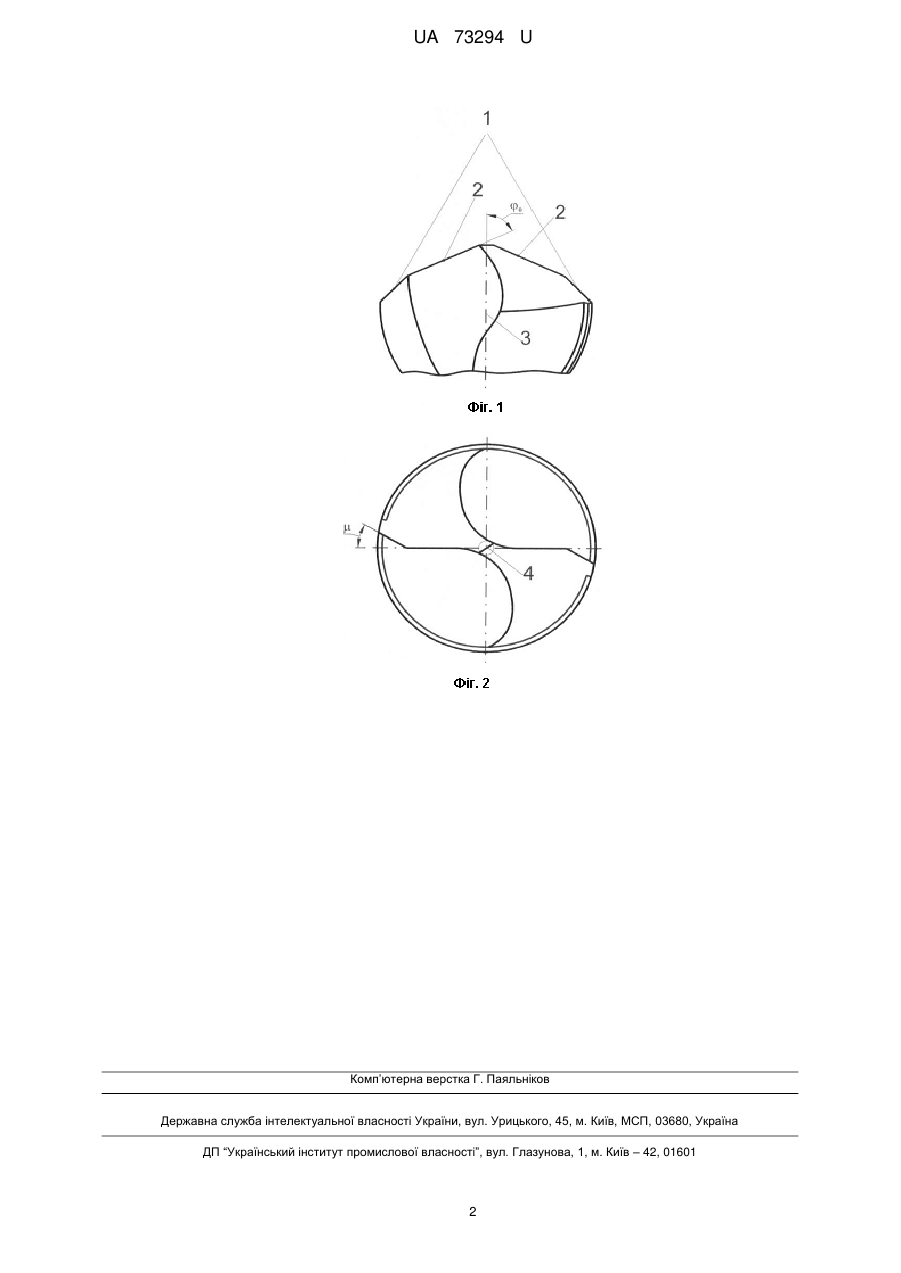

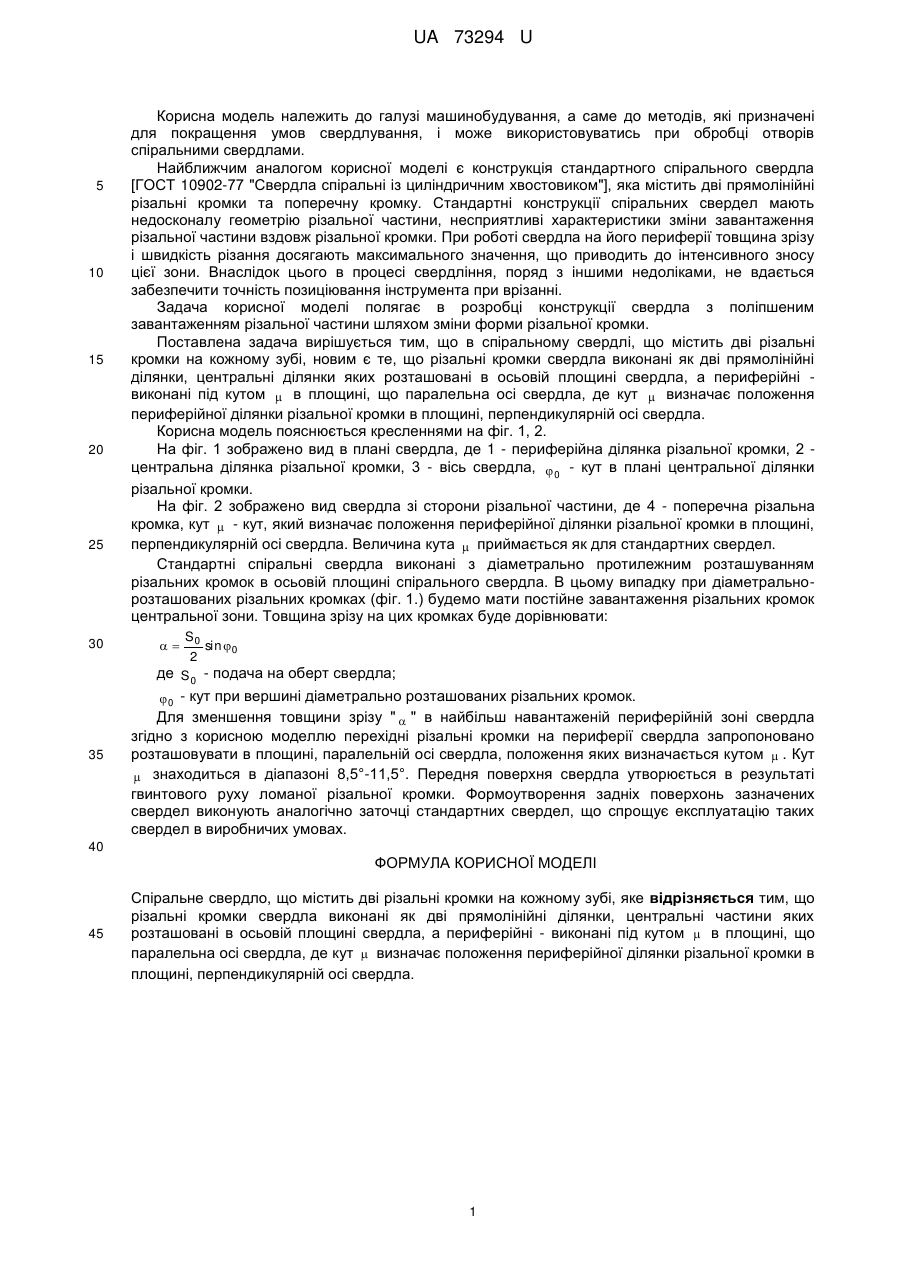

Реферат: Спіральне свердло містить дві різальні кромки на кожному зубі, які виконані як дві прямолінійні ділянки. UA 73294 U (54) СПІРАЛЬНЕ СВЕРДЛО UA 73294 U UA 73294 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування, а саме до методів, які призначені для покращення умов свердлування, і може використовуватись при обробці отворів спіральними свердлами. Найближчим аналогом корисної моделі є конструкція стандартного спірального свердла [ГОСТ 10902-77 "Свердла спіральні із циліндричним хвостовиком"], яка містить дві прямолінійні різальні кромки та поперечну кромку. Стандартні конструкції спіральних свердел мають недосконалу геометрію різальної частини, несприятливі характеристики зміни завантаження різальної частини вздовж різальної кромки. При роботі свердла на його периферії товщина зрізу і швидкість різання досягають максимального значення, що приводить до інтенсивного зносу цієї зони. Внаслідок цього в процесі свердління, поряд з іншими недоліками, не вдається забезпечити точність позиціювання інструмента при врізанні. Задача корисної моделі полягає в розробці конструкції свердла з поліпшеним завантаженням різальної частини шляхом зміни форми різальної кромки. Поставлена задача вирішується тим, що в спіральному свердлі, що містить дві різальні кромки на кожному зубі, новим є те, що різальні кромки свердла виконані як дві прямолінійні ділянки, центральні ділянки яких розташовані в осьовій площині свердла, а периферійні виконані під кутом  в площині, що паралельна осі свердла, де кут  визначає положення периферійної ділянки різальної кромки в площині, перпендикулярній осі свердла. Корисна модель пояснюється кресленнями на фіг. 1, 2. На фіг. 1 зображено вид в плані свердла, де 1 - периферійна ділянка різальної кромки, 2 центральна ділянка різальної кромки, 3 - вісь свердла,  0 - кут в плані центральної ділянки різальної кромки. На фіг. 2 зображено вид свердла зі сторони різальної частини, де 4 - поперечна різальна кромка, кут  - кут, який визначає положення периферійної ділянки різальної кромки в площині, перпендикулярній осі свердла. Величина кута  приймається як для стандартних свердел. Стандартні спіральні свердла виконані з діаметрально протилежним розташуванням різальних кромок в осьовій площині спірального свердла. В цьому випадку при діаметральнорозташованих різальних кромках (фіг. 1.) будемо мати постійне завантаження різальних кромок центральної зони. Товщина зрізу на цих кромках буде дорівнювати: S0 sin 0 2 де S 0 - подача на оберт свердла;   0 - кут при вершині діаметрально розташованих різальних кромок. 35 Для зменшення товщини зрізу "  " в найбільш навантаженій периферійній зоні свердла згідно з корисною моделлю перехідні різальні кромки на периферії свердла запропоновано розташовувати в площині, паралельній осі свердла, положення яких визначається кутом  . Кут  знаходиться в діапазоні 8,5°-11,5°. Передня поверхня свердла утворюється в результаті гвинтового руху ломаної різальної кромки. Формоутворення задніх поверхонь зазначених свердел виконують аналогічно заточці стандартних свердел, що спрощує експлуатацію таких свердел в виробничих умовах. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спіральне свердло, що містить дві різальні кромки на кожному зубі, яке відрізняється тим, що різальні кромки свердла виконані як дві прямолінійні ділянки, центральні частини яких розташовані в осьовій площині свердла, а периферійні - виконані під кутом  в площині, що паралельна осі свердла, де кут  визначає положення периферійної ділянки різальної кромки в площині, перпендикулярній осі свердла. 1 UA 73294 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
