Форма для виготовлення стоматологічних лікарських плівок методом поливу в екстемпоральних умовах

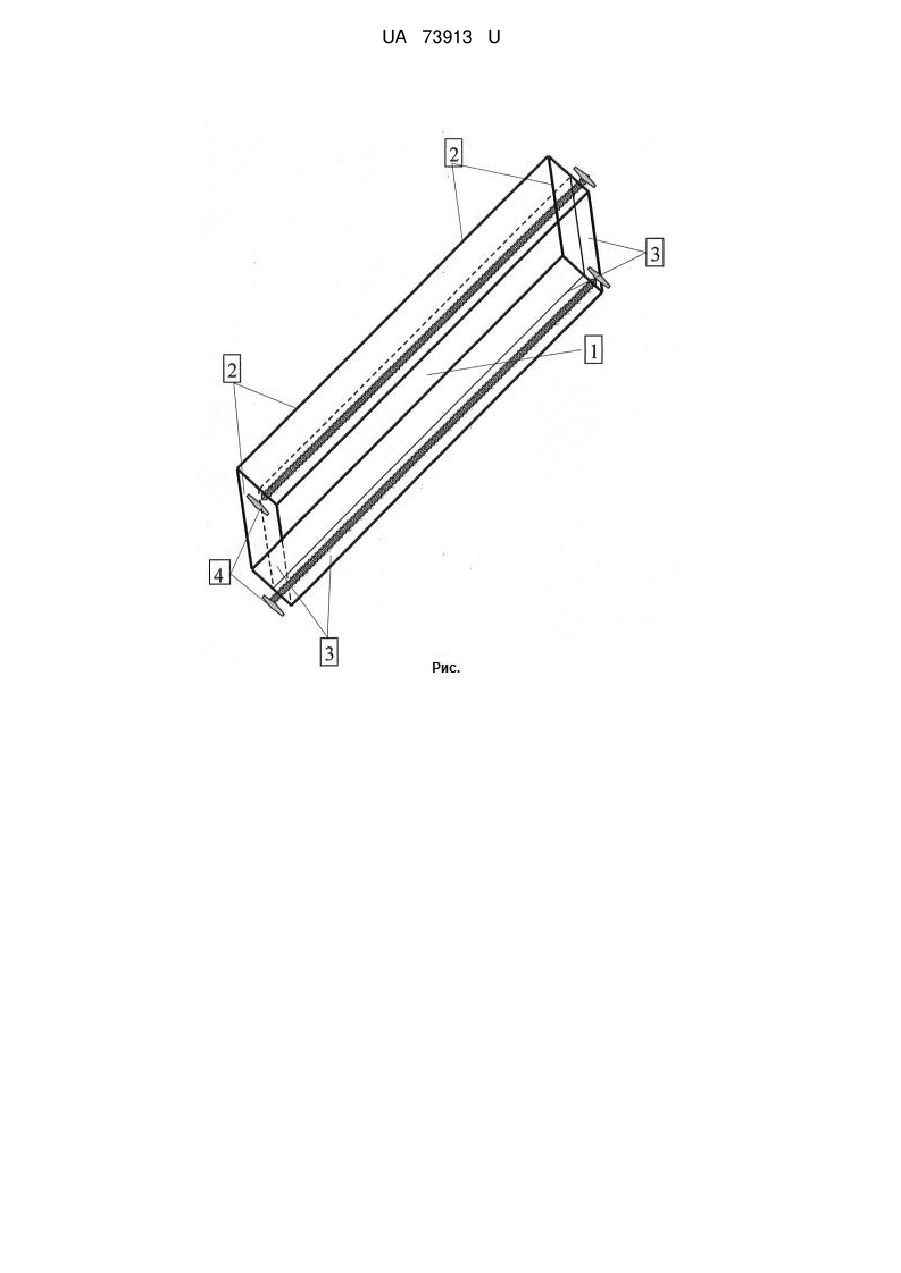

Реферат: Форма для виготовлення стоматологічних лікарських плівок методом поливу в екстемпоральних умовах містить поливочний столик, знімні борти, металеву рамку, гвинтові стягуючі пристрої, гумові прокладки. UA 73913 U (54) ФОРМА ДЛЯ ВИГОТОВЛЕННЯ СТОМАТОЛОГІЧНИХ ЛІКАРСЬКИХ ПЛІВОК МЕТОДОМ ПОЛИВУ В ЕКСТЕМПОРАЛЬНИХ УМОВАХ UA 73913 U UA 73913 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фармації, зокрема до технології лікарських форм, і може бути використана для виготовлення в екстемпоральних умовах стоматологічних лікарських плівок полімерного типу, що застосовуються у стоматології при лікуванні хвороб пародонта та слизової оболонки порожнини рота. Однією з проблем стандартизації стоматологічних лікарських плівок при виготовленні методом поливу з розмірами, переважно, 10,0 × 60,0 × 0,5 мм є використання відповідної форми з чітко заданими розмірами по відношенню до визначеного об'єму полімероутворювача 100 чи 1000 мл. Проте Джерела інформації: не висвітлюють питання створення форми для одержання плівок з такими параметрами в екстемпоральних умовах [1]. Для одержання стоматологічних лікарських плівок в екстемпоральних умовах сьогодні використовується чашка Петрі [2]. Однак дно такої форми та її краї не є взаємоперпендикулярними у всій площині, отож, при поливі у таку форму отримують плівку різної товщини та, відповідно, різної концентрації діючої речовини. Окрім того, об'єм чашки Петрі не може вмістити необхідну кількість полімероутворюючого розчину, наприклад 100 чи 1000 мл. Аналоги корисної моделі відсутні запропонованої форми для виготовлення стоматологічних лікарських плівок в екстемпоральних умовах, і тому формула корисної моделі не поділяється на обмежувальну та відрізняльну частини. В основу корисної моделі поставлена задача конструювання, розробки та випробовування форми для виготовлення стоматологічних лікарських плівок в екстемпоральних умовах, що дозволить удосконалити стандартизацію та виготовлення таких плівок методом поливу. Поставлена задача вирішується тим, що форма для виготовлення стоматологічних лікарських плівок методом поливу в екстемпоральних умовах виконана у вигляді прямокутного поливочного столика із нейтрального скла, шліфовані краї якого мають зріз у межах 90°, по периметру поливочного столика виставлені знімні борти із нейтрального скла, при цьому поливочний столик та його борти зафіксовані металевою, наприклад алюмінієвою рамкою, та оснащені двома гвинтовими стягуючими пристроями, у місцях стику яких із поперечними бортами розміщено гумові прокладки. Форма для виготовлення стоматологічних лікарських плівок методом поливу в екстемпоральних умовах збільшує точність дозування діючих речовин, спрощує процес їх виготовлення, полегшує зняття плівки з поливочної поверхні, спрощує процеси очищення та миття поливочної поверхні як перед початком, так і в кінці виробничого процесу. Корисна модель ілюструється кресленням, на якому зображено загальний вигляд запропонованої форми, де 1 - поливочний столик, 2 - борти, 3 - металева рамка, 4 - гвинтовий стягуючий пристрій. Поверхня для поливу запропонованої форми розроблена у вигляді столика із нейтрального скла товщиною, наприклад, 6 мм. Для виготовлення в екстемпоральних умовах стоматологічних лікарських плівок методом поливу, наприклад, зі 100 мл плівкоутворюючого розчину, розраховані розміри поливочного столика становлять 400 × 60 мм. Довкола поливочного столика 1 виставлено скляні знімні борти 2 для утримування поливочного розчину, а для його кращого утримання поливочний столик та його борти зафіксовані у металевій, наприклад алюмінієвій, рамці 3 та оснащені двома гвинтовими стягуючими пристроями, у місцях стику яких із поперечними бортами розміщено гумові прокладки (на рисунку не показані). Особливою умовою виготовлення такої форми є те, що краї поливочного столика повинні мати рівний шліфований перпендикулярний зріз з усіх боків у межах 90°. Дотримання цієї умови дозволяє досягнути ефекту герметичності. Форму для виготовлення стоматологічних лікарських плівок методом поливу використовують в екстемпоральних умовах таким чином. Перед початком роботи скляні елементи (поливочний столик 1 та борти 2) обробляють миючим розчином і промивають декілька разів водою, висушують. Потім скляні деталі форми поміщають у металеву алюмінієву рамку 3, після чого за допомогою гвинтових стягуючих пристроїв 4 та гумових прокладок (на рисунку не показані) проводять герметизацію. Форму у зібраному стані перед застосуванням дезінфікують розчином етанолу 96°. У форму виливають завчасно підготовлений полімероутворюючий розчин та проводять процес висушування до одержання плівки. Форму розбирають, розкручуючи гвинтові пристрої, та виймають робочий поливочний столик, з якого знімають одержаний лист полімерної стоматологічної лікарської плівки та нарізають його шляхом поперечного січення розміром 10 × 60 мм. Форму миють та готують до наступного використання. 1 UA 73913 U 5 10 15 Використання заявленої форми уможливлює проведення стандартизації стоматологічних лікарських плівок, а також полегшує процес їх екстемпорального виготовлення методом поливу. Джерела інформації: 1. Патент України на корисну модель №23785, МПК А61К 6/00, A61J 3/00; опубл. 11.06.2007.-Бюл. №8. 2. Давтян Л.Л. Науково-практичне обгрунтування технології м'яких лікарських форм для стоматології: автореф. дис. на здобуття наукового ступеня д-ра. фарм. наук: спец. 15.00.01 / Київ. мед. акад. післядипломної освіти ім. П.Л. Шупика. - Київ, 2006.-42 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Форма для виготовлення стоматологічних лікарських плівок методом поливу в екстемпоральних умовах, яка виконана у вигляді прямокутного поливочного столика із нейтрального скла, шліфовані краї якого мають зріз у межах 90°, по периметру поливочного столика виставлені знімні борти із нейтрального скла, при цьому поливочний столик та його борти зафіксовані металевою, наприклад алюмінієвою рамкою, та оснащені двома гвинтовими стягуючими пристроями, у місцях стику яких із поперечними бортами розміщено гумові прокладки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
