Поворотна сортопрокатна кліть

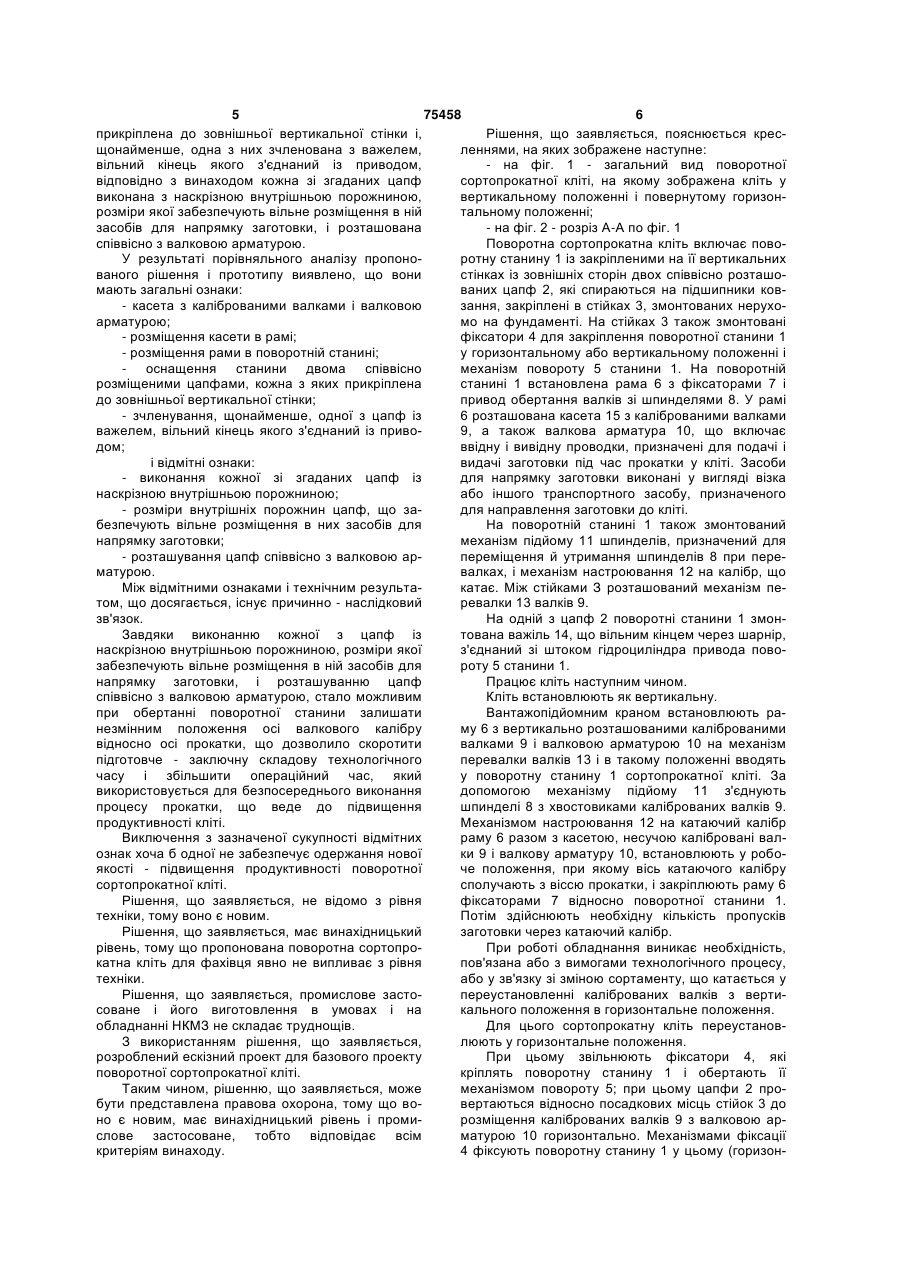

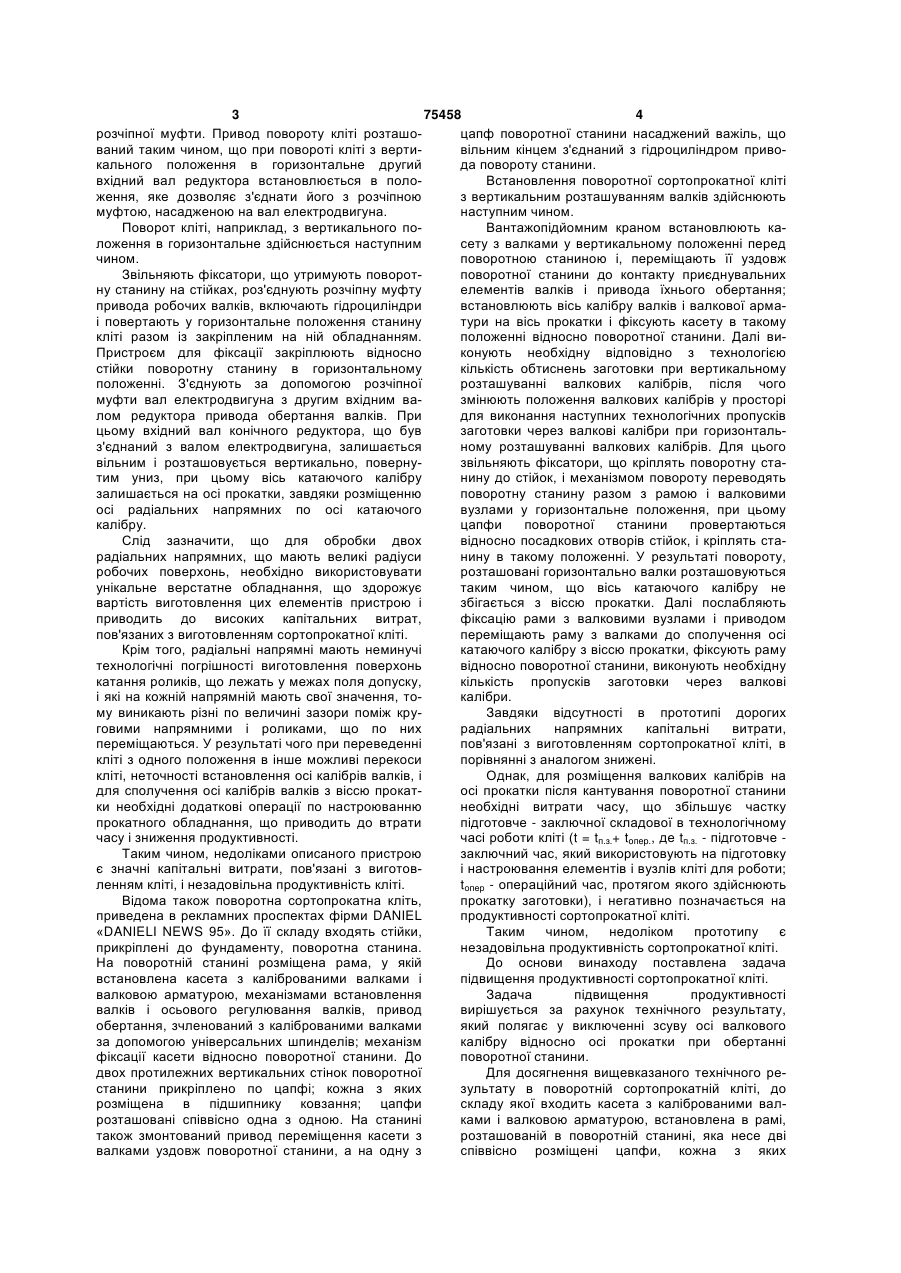

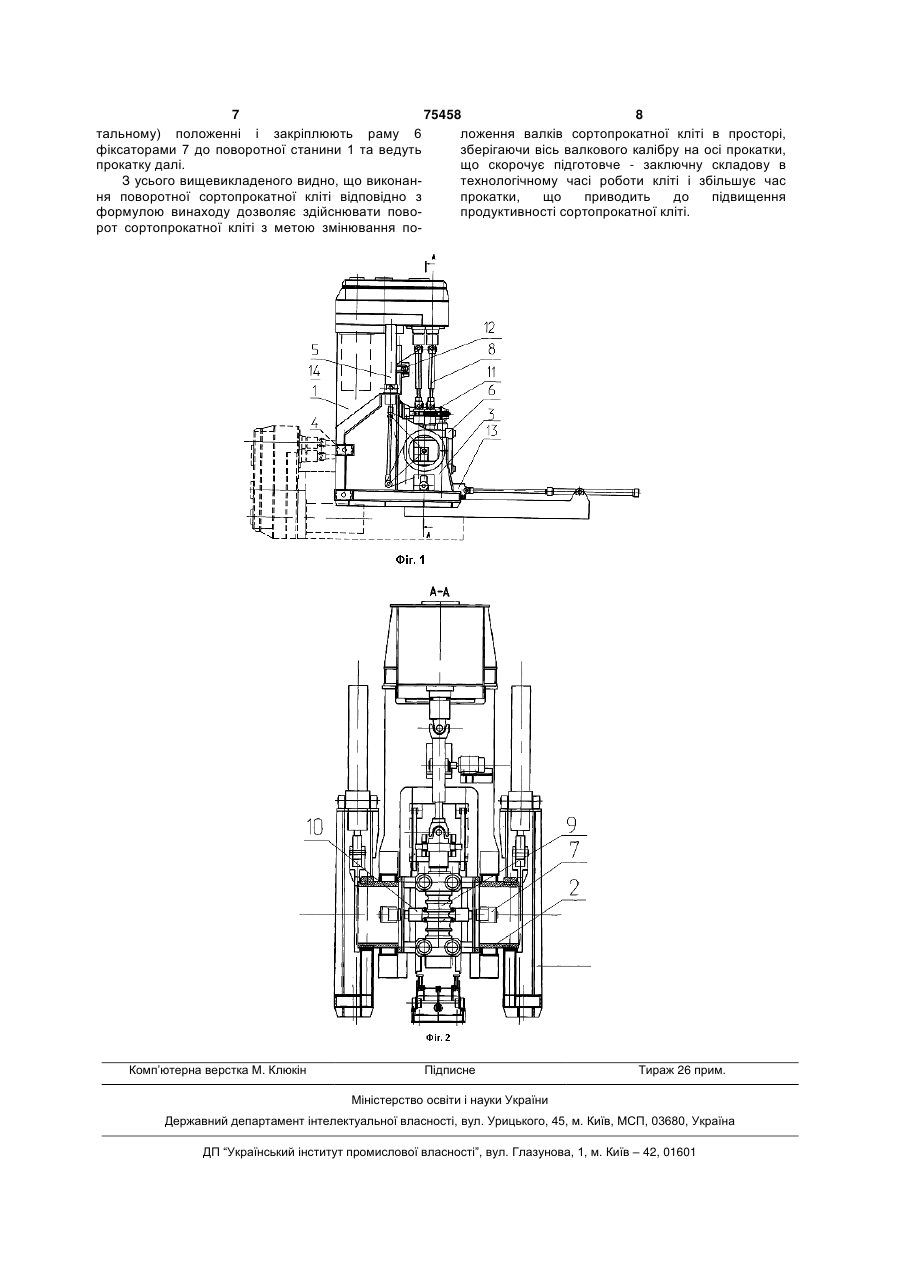

Поворотна сортопрокатна кліть, до складу якої входить касета з каліброваними валками і валковою арматурою, встановлена в рамі, розташованій в поворотній станині, яка несе дві співвісно розміщені цапфи, кожна з яких прикріплена до зовнішньої сторони відповідної вертикальної стінки станини і щонайменше одна з них зчленована з важелем, вільний кінець якого з'єднаний із приводом повороту станини, яка відрізняється тим, що кожна зі згаданих цапф виконана з наскрізною внутрішньою порожниною, розміри якої забезпечують вільне розміщення в ній засобів для напрямку заготовки, і розташована співвісно з валковою арматурою. Винахід відноситься до галузі прокатного виробництва, а саме - до обладнання для одержання сортового прокату. Існують конвертовані або поворотні прокату заготовок, наприклад, дроту різного перетину. Конвертовані або поворотні кліті в процесі прокатки дозволяють змінювати положення калібрів валків відносно заготовки, яку деформують, за рахунок повороту робочої кліті з валками відповідно до вимог технологічного процесу. Відома кліть, призначена для одержання сортового прокату, приведена в рекламних матеріалах фірми POMINI. Конвертована кліть складається з поворотної станини з закріпленими з двох сторін роликами. Ролики розташовані в радіальних (кругових) напрямних, закріплених на стійках, встановлених нерухомо на фундаменті. Вісь радіальних напрямних збігається з віссю катаючого калібру у касеті з каліброваними валками і валковою арматурою. Зверху на стійках змонтовані циліндри привода повороту кліті, що з'єднані з провушинами поворотної станини конвертованої кліті. На стійках також змонтовані фіксатори для закріплення поворотної кліті в горизонтальному або вертикальному положенні. На станині конвертованої кліті змонтовані нерухомо: касета, до складу якої входять калібровані валки, механізми встановлення валків і їхнього осьового регулювання, валкова арматура (ввідну і вивідну проводки); привод обертання валків; універсальні шпинделі; механізм переміщення касети з валками уздовж поворотної станини для встановлення кліті на вісь катаючого калібру; механізми фіксації касети з валками відносно поворотної рами. На фундаменті закріплений електродвигун привода обертання валків. На валові електродвигуна змонтована розчіпна муфта. Електродвигун зчленований з конічним редуктором, закріпленим на нижній частині станини кліті. Конічний редуктор містить вхідний вал, з'єднаний з електродвигуном і, розташований під кутом 90° вихідний вал, з'єднаний із вхідним валом редуктора привода обертання валків. Редуктор привода обертання валків розміщений у верхній частині поворотної станини. Другий вхідний вал редуктора привода обертання валків конструктивно виконаний співвісно з першим, але виходить з редуктора в протилежний бік. Розміри кінця другого вхідного вала редуктора привода обертання валків відповідають приєднувальним розмірам (19) UA (11) 75458 (13) C2 (21) 20040403137 (22) 27.04.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Христиченко Володимир Іванович, Христиченко Борис Іванович, Плотников Володимир Олександрович, Білобров Юрій Миколайвич (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" (56) SU 247895, 10.07.1969 US 4098107 A, 04.07.1978 GB 1485091, 08.09.1977 GB 1024931, 06.04.1966 US 5613392 A, 25.03.1997 SU 312412, 19.07.1968 3 75458 4 розчіпної муфти. Привод повороту кліті розташоцапф поворотної станини насаджений важіль, що ваний таким чином, що при повороті кліті з вертивільним кінцем з'єднаний з гідроциліндром привокального положення в горизонтальне другий да повороту станини. вхідний вал редуктора встановлюється в полоВстановлення поворотної сортопрокатної кліті ження, яке дозволяє з'єднати його з розчіпною з вертикальним розташуванням валків здійснюють муфтою, насадженою на вал електродвигуна. наступним чином. Поворот кліті, наприклад, з вертикального поВантажопідйомним краном встановлюють каложення в горизонтальне здійснюється наступним сету з валками у вертикальному положенні перед чином. поворотною станиною і, переміщають її уздовж Звільняють фіксатори, що утримують поворотповоротної станини до контакту приєднувальних ну станину на стійках, роз'єднують розчіпну муфту елементів валків і привода їхнього обертання; привода робочих валків, включають гідроциліндри встановлюють вісь калібру валків і валкової армаі повертають у горизонтальне положення станину тури на вісь прокатки і фіксують касету в такому кліті разом із закріпленим на ній обладнанням. положенні відносно поворотної станини. Далі виПристроєм для фіксації закріплюють відносно конують необхідну відповідно з технологією стійки поворотну станину в горизонтальному кількість обтиснень заготовки при вертикальному положенні. З'єднують за допомогою розчіпної розташуванні валкових калібрів, після чого муфти вал електродвигуна з другим вхідним вазмінюють положення валкових калібрів у просторі лом редуктора привода обертання валків. При для виконання наступних технологічних пропусків цьому вхідний вал конічного редуктора, що був заготовки через валкові калібри при горизонтальз'єднаний з валом електродвигуна, залишається ному розташуванні валкових калібрів. Для цього вільним і розташовується вертикально, повернузвільняють фіксатори, що кріплять поворотну статим униз, при цьому вісь катаючого калібру нину до стійок, і механізмом повороту переводять залишається на осі прокатки, завдяки розміщенню поворотну станину разом з рамою і валковими осі радіальних напрямних по осі катаючого вузлами у горизонтальне положення, при цьому калібру. цапфи поворотної станини провертаються Слід зазначити, що для обробки двох відносно посадкових отворів стійок, і кріплять старадіальних напрямних, що мають великі радіуси нину в такому положенні. У результаті повороту, робочих поверхонь, необхідно використовувати розташовані горизонтально валки розташовуються унікальне верстатне обладнання, що здорожує таким чином, що вісь катаючого калібру не вартість виготовлення цих елементів пристрою і збігається з віссю прокатки. Далі послабляють приводить до високих капітальних витрат, фіксацію рами з валковими вузлами і приводом пов'язаних з виготовленням сортопрокатної кліті. переміщають раму з валками до сполучення осі Крім того, радіальні напрямні мають неминучі катаючого калібру з віссю прокатки, фіксують раму технологічні погрішності виготовлення поверхонь відносно поворотної станини, виконують необхідну катання роликів, що лежать у межах поля допуску, кількість пропусків заготовки через валкові і які на кожній напрямній мають свої значення, токалібри. му виникають різні по величині зазори поміж круЗавдяки відсутності в прототипі дорогих говими напрямними і роликами, що по них радіальних напрямних капітальні витрати, переміщаються. У результаті чого при переведенні пов'язані з виготовленням сортопрокатної кліті, в кліті з одного положення в інше можливі перекоси порівнянні з аналогом знижені. кліті, неточності встановлення осі калібрів валків, і Однак, для розміщення валкових калібрів на для сполучення осі калібрів валків з віссю прокатосі прокатки після кантування поворотної станини ки необхідні додаткові операції по настроюванню необхідні витрати часу, що збільшує частку прокатного обладнання, що приводить до втрати підготовче - заключної складової в технологічному часу і зниження продуктивності. часі роботи кліті (t = tп.з.+ toпep., де tп.з. - підготовче Таким чином, недоліками описаного пристрою заключний час, який використовують на підготовку є значні капітальні витрати, пов'язані з виготові настроювання елементів і вузлів кліті для роботи; ленням кліті, і незадовільна продуктивність кліті. tопер - операційний час, протягом якого здійснюють Відома також поворотна сортопрокатна кліть, прокатку заготовки), і негативно позначається на приведена в рекламних проспектах фірми DANIEL продуктивності сортопрокатної кліті. «DANIELI NEWS 95». До її складу входять стійки, Таким чином, недоліком прототипу є прикріплені до фундаменту, поворотна станина. незадовільна продуктивність сортопрокатної кліті. На поворотній станині розміщена рама, у якій До основи винаходу поставлена задача встановлена касета з каліброваними валками і підвищення продуктивності сортопрокатної кліті. валковою арматурою, механізмами встановлення Задача підвищення продуктивності валків і осьового регулювання валків, привод вирішується за рахунок технічного результату, обертання, зчленований з каліброваними валками який полягає у виключенні зсуву осі валкового за допомогою універсальних шпинделів; механізм калібру відносно осі прокатки при обертанні фіксації касети відносно поворотної станини. До поворотної станини. двох протилежних вертикальних стінок поворотної Для досягнення вищевказаного технічного рестанини прикріплено по цапфі; кожна з яких зультату в поворотній сортопрокатній кліті, до розміщена в підшипнику ковзання; цапфи складу якої входить касета з каліброваними валрозташовані співвісно одна з одною. На станині ками і валковою арматурою, встановлена в рамі, також змонтований привод переміщення касети з розташованій в поворотній станині, яка несе дві валками уздовж поворотної станини, а на одну з співвісно розміщені цапфи, кожна з яких 5 75458 6 прикріплена до зовнішньої вертикальної стінки і, Рішення, що заявляється, пояснюється кресщонайменше, одна з них зчленована з важелем, леннями, на яких зображене наступне: вільний кінець якого з'єднаний із приводом, - на фіг. 1 - загальний вид поворотної відповідно з винаходом кожна зі згаданих цапф сортопрокатної кліті, на якому зображена кліть у виконана з наскрізною внутрішньою порожниною, вертикальному положенні і повернутому горизонрозміри якої забезпечують вільне розміщення в ній тальному положенні; засобів для напрямку заготовки, і розташована - на фіг. 2 - розріз А-А по фіг. 1 співвісно з валковою арматурою. Поворотна сортопрокатна кліть включає повоУ результаті порівняльного аналізу пропоноротну станину 1 із закріпленими на її вертикальних ваного рішення і прототипу виявлено, що вони стінках із зовнішніх сторін двох співвісно розташомають загальні ознаки: ваних цапф 2, які спираються на підшипники ков- касета з каліброваними валками і валковою зання, закріплені в стійках 3, змонтованих нерухоарматурою; мо на фундаменті. На стійках 3 також змонтовані - розміщення касети в рамі; фіксатори 4 для закріплення поворотної станини 1 - розміщення рами в поворотній станині; у горизонтальному або вертикальному положенні і - оснащення станини двома співвісно механізм повороту 5 станини 1. На поворотній розміщеними цапфами, кожна з яких прикріплена станині 1 встановлена рама 6 з фіксаторами 7 і до зовнішньої вертикальної стінки; привод обертання валків зі шпинделями 8. У рамі - зчленування, щонайменше, одної з цапф із 6 розташована касета 15 з каліброваними валками важелем, вільний кінець якого з'єднаний із приво9, а також валкова арматура 10, що включає дом; ввідну і вивідну проводки, призначені для подачі і і відмітні ознаки: видачі заготовки під час прокатки у кліті. Засоби - виконання кожної зі згаданих цапф із для напрямку заготовки виконані у вигляді візка наскрізною внутрішньою порожниною; або іншого транспортного засобу, призначеного - розміри внутрішніх порожнин цапф, що задля направлення заготовки до кліті. безпечують вільне розміщення в них засобів для На поворотній станині 1 також змонтований напрямку заготовки; механізм підйому 11 шпинделів, призначений для - розташування цапф співвісно з валковою арпереміщення й утримання шпинделів 8 при перематурою. валках, і механізм настроювання 12 на калібр, що Між відмітними ознаками і технічним результакатає. Між стійками З розташований механізм петом, що досягається, існує причинно - наслідковий ревалки 13 валків 9. зв'язок. На одній з цапф 2 поворотні станини 1 змонЗавдяки виконанню кожної з цапф із тована важіль 14, що вільним кінцем через шарнір, наскрізною внутрішньою порожниною, розміри якої з'єднаний зі штоком гідроциліндра привода повозабезпечують вільне розміщення в ній засобів для роту 5 станини 1. напрямку заготовки, і розташуванню цапф Працює кліть наступним чином. співвісно з валковою арматурою, стало можливим Кліть встановлюють як вертикальну. при обертанні поворотної станини залишати Вантажопідйомним краном встановлюють ранезмінним положення осі валкового калібру му 6 з вертикально розташованими каліброваними відносно осі прокатки, що дозволило скоротити валками 9 і валковою арматурою 10 на механізм підготовче - заключну складову технологічного перевалки валків 13 і в такому положенні вводять часу і збільшити операційний час, який у поворотну станину 1 сортопрокатної кліті. За використовується для безпосереднього виконання допомогою механізму підйому 11 з'єднують процесу прокатки, що веде до підвищення шпинделі 8 з хвостовиками каліброваних валків 9. продуктивності кліті. Механізмом настроювання 12 на катаючий калібр Виключення з зазначеної сукупності відмітних раму 6 разом з касетою, несучою калібровані валознак хоча б одної не забезпечує одержання нової ки 9 і валкову арматуру 10, встановлюють у робоякості - підвищення продуктивності поворотної че положення, при якому вісь катаючого калібру сортопрокатної кліті. сполучають з віссю прокатки, і закріплюють раму 6 Рішення, що заявляється, не відомо з рівня фіксаторами 7 відносно поворотної станини 1. техніки, тому воно є новим. Потім здійснюють необхідну кількість пропусків Рішення, що заявляється, має винахідницький заготовки через катаючий калібр. рівень, тому що пропонована поворотна сортопроПри роботі обладнання виникає необхідність, катна кліть для фахівця явно не випливає з рівня пов'язана або з вимогами технологічного процесу, техніки. або у зв'язку зі зміною сортаменту, що катається у Рішення, що заявляється, промислове застопереустановленні каліброваних валків з вертисоване і його виготовлення в умовах і на кального положення в горизонтальне положення. обладнанні НКМЗ не складає труднощів. Для цього сортопрокатну кліть переустановЗ використанням рішення, що заявляється, люють у горизонтальне положення. розроблений ескізний проект для базового проекту При цьому звільнюють фіксатори 4, які поворотної сортопрокатної кліті. кріплять поворотну станину 1 і обертають її Таким чином, рішенню, що заявляється, може механізмом повороту 5; при цьому цапфи 2 пробути представлена правова охорона, тому що вовертаються відносно посадкових місць стійок 3 до но є новим, має винахідницький рівень і промирозміщення каліброваних валків 9 з валковою арслове застосоване, тобто відповідає всім матурою 10 горизонтально. Механізмами фіксації критеріям винаходу. 4 фіксують поворотну станину 1 у цьому (горизон 7 75458 8 тальному) положенні і закріплюють раму 6 ложення валків сортопрокатної кліті в просторі, фіксаторами 7 до поворотної станини 1 та ведуть зберігаючи вісь валкового калібру на осі прокатки, прокатку далі. що скорочує підготовче - заключну складову в З усього вищевикладеного видно, що виконантехнологічному часі роботи кліті і збільшує час ня поворотної сортопрокатної кліті відповідно з прокатки, що приводить до підвищення формулою винаходу дозволяє здійснювати повопродуктивності сортопрокатної кліті. рот сортопрокатної кліті з метою змінювання по Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
