Пружна муфта

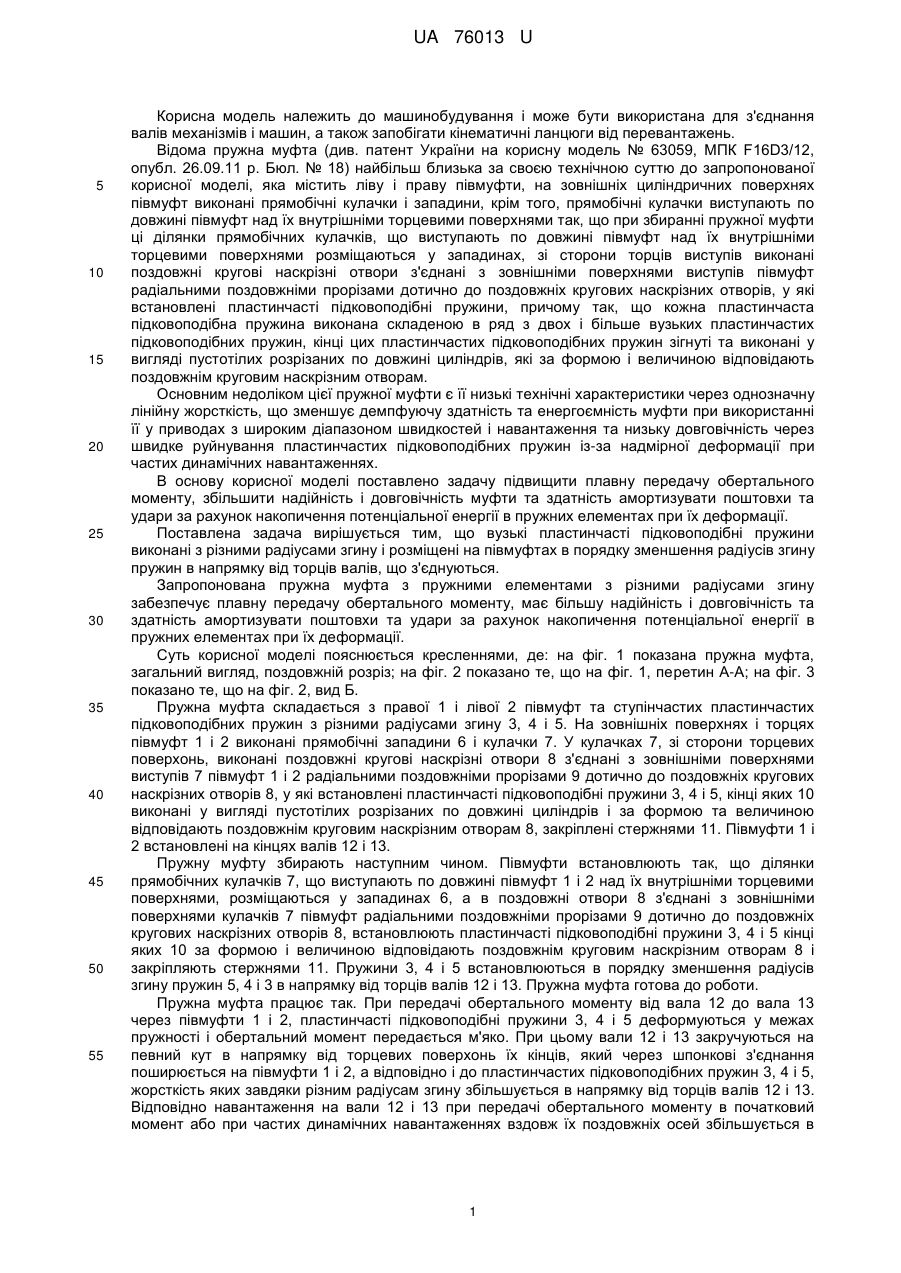

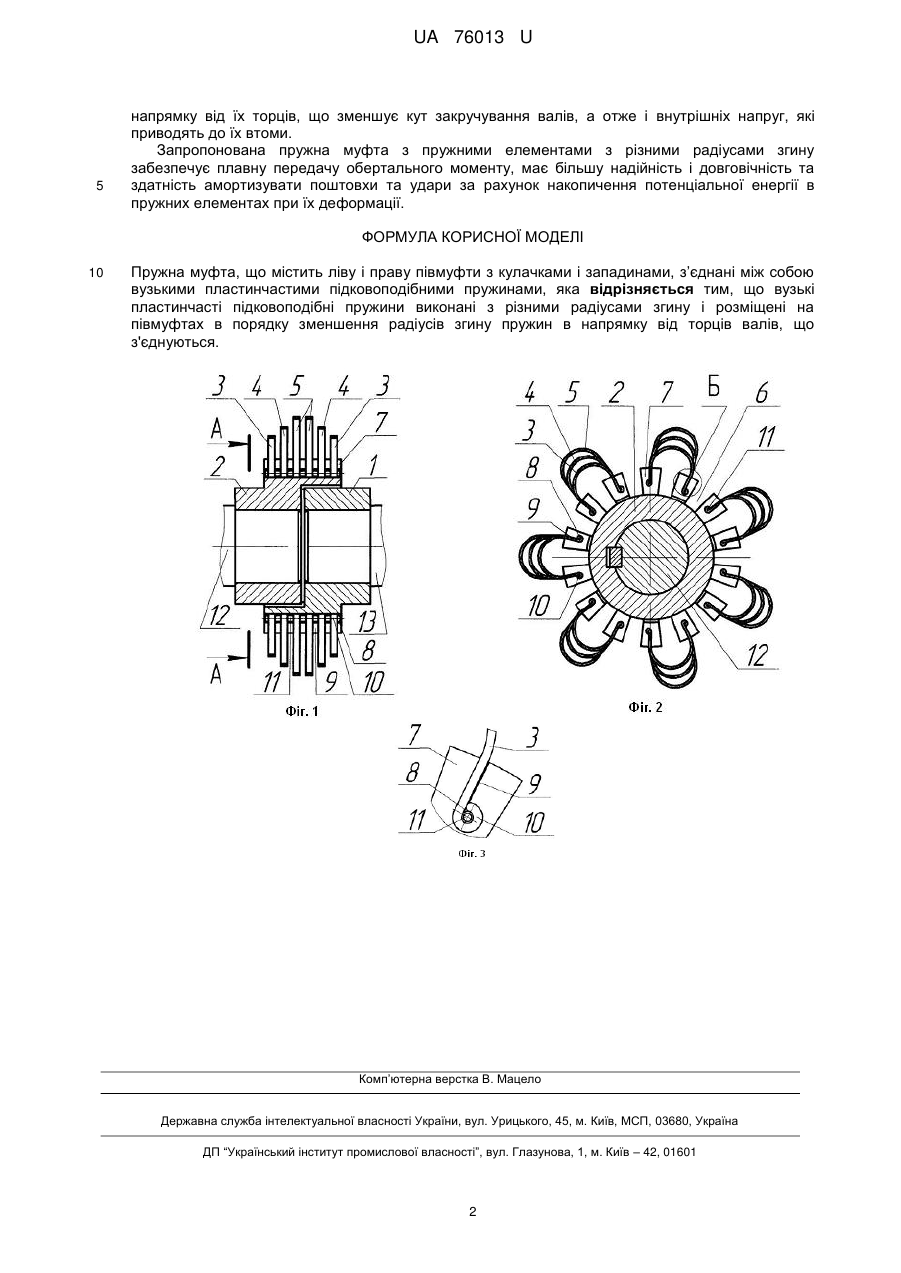

Реферат: Пружна муфта містить ліву і праву півмуфти з кулачками і западинами, з’єднані між собою вузькими пластинчастими підковоподібними пружинами. Вузькі пластинчасті підковоподібні пружини виконані з різними радіусами згину і розміщені на півмуфтах в порядку зменшення радіусів згину пружин в напрямку від торців валів, що з'єднуються. UA 76013 U (54) ПРУЖНА МУФТА UA 76013 U UA 76013 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана для з'єднання валів механізмів і машин, а також запобігати кінематичні ланцюги від перевантажень. Відома пружна муфта (див. патент України на корисну модель № 63059, МПК F16D3/12, опубл. 26.09.11 р. Бюл. № 18) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка містить ліву і праву півмуфти, на зовнішніх циліндричних поверхнях півмуфт виконані прямобічні кулачки і западини, крім того, прямобічні кулачки виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями так, що при збиранні пружної муфти ці ділянки прямобічних кулачків, що виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями розміщаються у западинах, зі сторони торців виступів виконані поздовжні кругові наскрізні отвори з'єднані з зовнішніми поверхнями виступів півмуфт радіальними поздовжніми прорізами дотично до поздовжніх кругових наскрізних отворів, у які встановлені пластинчасті підковоподібні пружини, причому так, що кожна пластинчаста підковоподібна пружина виконана складеною в ряд з двох і більше вузьких пластинчастих підковоподібних пружин, кінці цих пластинчастих підковоподібних пружин зігнуті та виконані у вигляді пустотілих розрізаних по довжині циліндрів, які за формою і величиною відповідають поздовжнім круговим наскрізним отворам. Основним недоліком цієї пружної муфти є її низькі технічні характеристики через однозначну лінійну жорсткість, що зменшує демпфуючу здатність та енергоємність муфти при використанні її у приводах з широким діапазоном швидкостей і навантаження та низьку довговічність через швидке руйнування пластинчастих підковоподібних пружин із-за надмірної деформації при частих динамічних навантаженнях. В основу корисної моделі поставлено задачу підвищити плавну передачу обертального моменту, збільшити надійність і довговічність муфти та здатність амортизувати поштовхи та удари за рахунок накопичення потенціальної енергії в пружних елементах при їх деформації. Поставлена задача вирішується тим, що вузькі пластинчасті підковоподібні пружини виконані з різними радіусами згину і розміщені на півмуфтах в порядку зменшення радіусів згину пружин в напрямку від торців валів, що з'єднуються. Запропонована пружна муфта з пружними елементами з різними радіусами згину забезпечує плавну передачу обертального моменту, має більшу надійність і довговічність та здатність амортизувати поштовхи та удари за рахунок накопичення потенціальної енергії в пружних елементах при їх деформації. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана пружна муфта, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, перетин А-А; на фіг. 3 показано те, що на фіг. 2, вид Б. Пружна муфта складається з правої 1 і лівої 2 півмуфт та ступінчастих пластинчастих підковоподібних пружин з різними радіусами згину 3, 4 і 5. На зовнішніх поверхнях і торцях півмуфт 1 і 2 виконані прямобічні западини 6 і кулачки 7. У кулачках 7, зі сторони торцевих поверхонь, виконані поздовжні кругові наскрізні отвори 8 з'єднані з зовнішніми поверхнями виступів 7 півмуфт 1 і 2 радіальними поздовжніми прорізами 9 дотично до поздовжніх кругових наскрізних отворів 8, у які встановлені пластинчасті підковоподібні пружини 3, 4 і 5, кінці яких 10 виконані у вигляді пустотілих розрізаних по довжині циліндрів і за формою та величиною відповідають поздовжнім круговим наскрізним отворам 8, закріплені стержнями 11. Півмуфти 1 і 2 встановлені на кінцях валів 12 і 13. Пружну муфту збирають наступним чином. Півмуфти встановлюють так, що ділянки прямобічних кулачків 7, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 6, а в поздовжні отвори 8 з'єднані з зовнішніми поверхнями кулачків 7 півмуфт радіальними поздовжніми прорізами 9 дотично до поздовжніх кругових наскрізних отворів 8, встановлюють пластинчасті підковоподібні пружини 3, 4 і 5 кінці яких 10 за формою і величиною відповідають поздовжнім круговим наскрізним отворам 8 і закріпляють стержнями 11. Пружини 3, 4 і 5 встановлюються в порядку зменшення радіусів згину пружин 5, 4 і 3 в напрямку від торців валів 12 і 13. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі обертального моменту від вала 12 до вала 13 через півмуфти 1 і 2, пластинчасті підковоподібні пружини 3, 4 і 5 деформуються у межах пружності і обертальний момент передається м'яко. При цьому вали 12 і 13 закручуються на певний кут в напрямку від торцевих поверхонь їх кінців, який через шпонкові з'єднання поширюється на півмуфти 1 і 2, а відповідно і до пластинчастих підковоподібних пружин 3, 4 і 5, жорсткість яких завдяки різним радіусам згину збільшується в напрямку від торців валів 12 і 13. Відповідно навантаження на вали 12 і 13 при передачі обертального моменту в початковий момент або при частих динамічних навантаженнях вздовж їх поздовжніх осей збільшується в 1 UA 76013 U 5 напрямку від їх торців, що зменшує кут закручування валів, а отже і внутрішніх напруг, які приводять до їх втоми. Запропонована пружна муфта з пружними елементами з різними радіусами згину забезпечує плавну передачу обертального моменту, має більшу надійність і довговічність та здатність амортизувати поштовхи та удари за рахунок накопичення потенціальної енергії в пружних елементах при їх деформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пружна муфта, що містить ліву і праву півмуфти з кулачками і западинами, з’єднані між собою вузькими пластинчастими підковоподібними пружинами, яка відрізняється тим, що вузькі пластинчасті підковоподібні пружини виконані з різними радіусами згину і розміщені на півмуфтах в порядку зменшення радіусів згину пружин в напрямку від торців валів, що з'єднуються. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
