Крапельниця

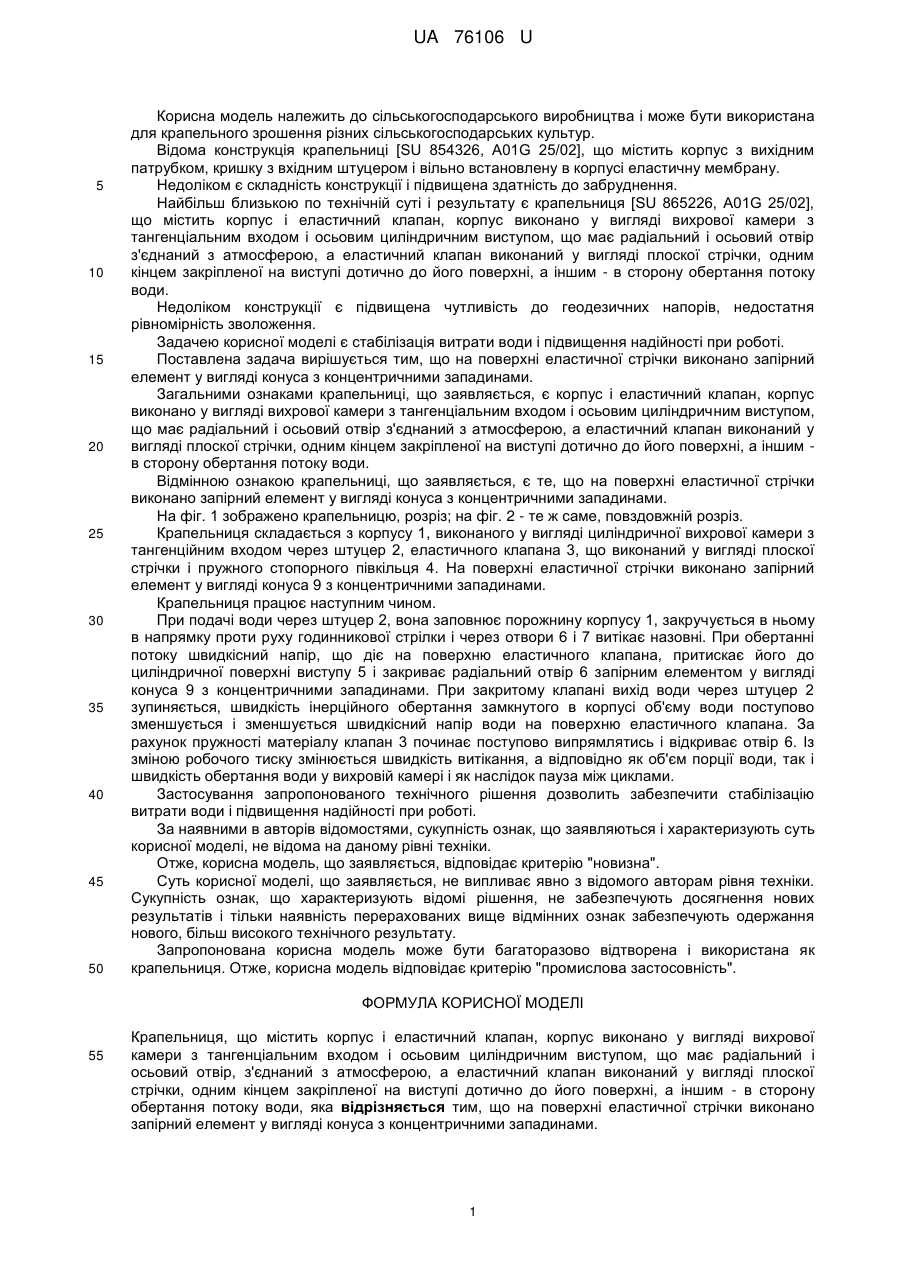

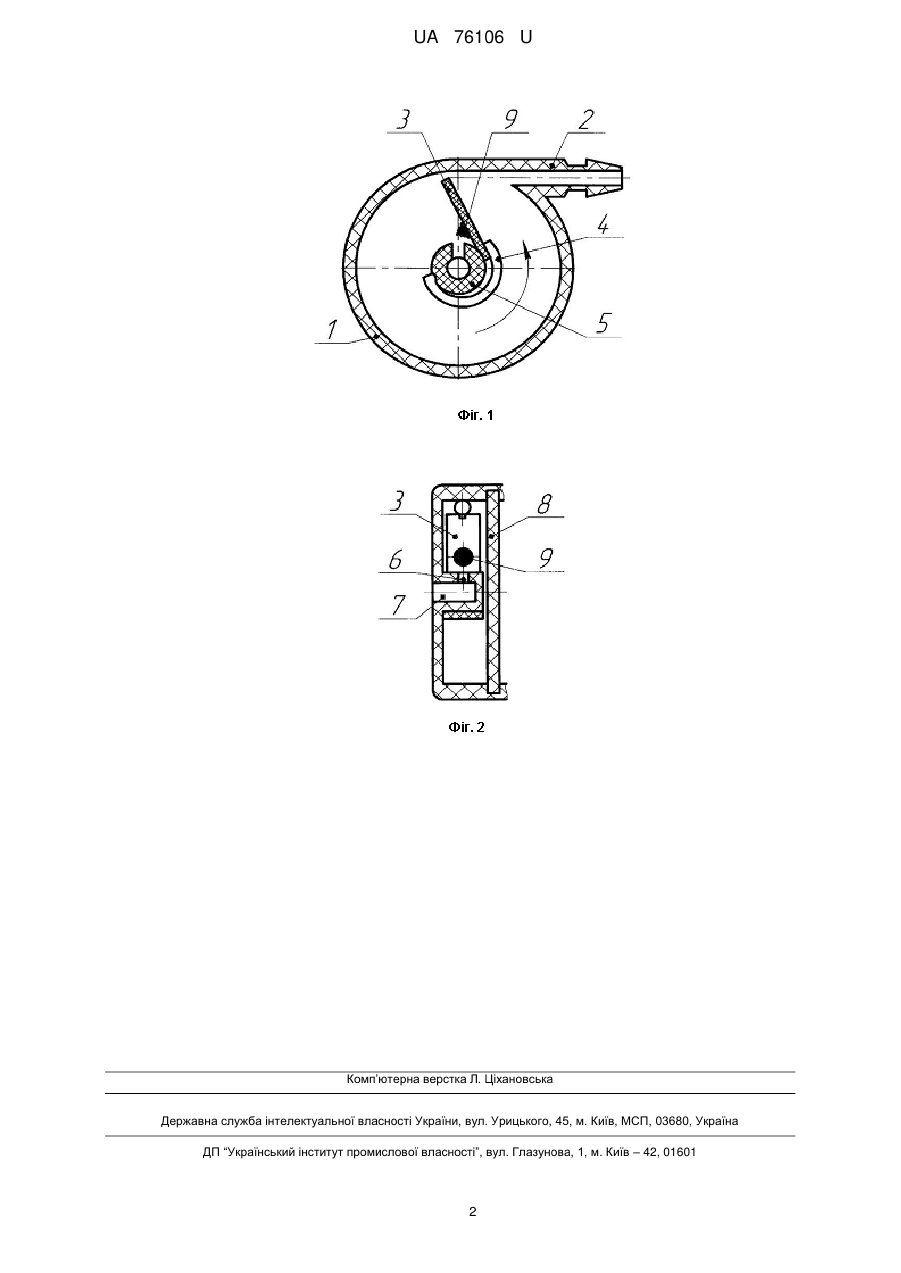

Реферат: UA 76106 U UA 76106 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці [SU 854326, A01G 25/02], що містить корпус з вихідним патрубком, кришку з вхідним штуцером і вільно встановлену в корпусі еластичну мембрану. Недоліком є складність конструкції і підвищена здатність до забруднення. Найбільш близькою по технічній суті і результату є крапельниця [SU 865226, A01G 25/02], що містить корпус і еластичний клапан, корпус виконано у вигляді вихрової камери з тангенціальним входом і осьовим циліндричним виступом, що має радіальний і осьовий отвір з'єднаний з атмосферою, а еластичний клапан виконаний у вигляді плоскої стрічки, одним кінцем закріпленої на виступі дотично до його поверхні, а іншим - в сторону обертання потоку води. Недоліком конструкції є підвищена чутливість до геодезичних напорів, недостатня рівномірність зволоження. Задачею корисної моделі є стабілізація витрати води і підвищення надійності при роботі. Поставлена задача вирішується тим, що на поверхні еластичної стрічки виконано запірний елемент у вигляді конуса з концентричними западинами. Загальними ознаками крапельниці, що заявляється, є корпус і еластичний клапан, корпус виконано у вигляді вихрової камери з тангенціальним входом і осьовим циліндричним виступом, що має радіальний і осьовий отвір з'єднаний з атмосферою, а еластичний клапан виконаний у вигляді плоскої стрічки, одним кінцем закріпленої на виступі дотично до його поверхні, а іншим в сторону обертання потоку води. Відмінною ознакою крапельниці, що заявляється, є те, що на поверхні еластичної стрічки виконано запірний елемент у вигляді конуса з концентричними западинами. На фіг. 1 зображено крапельницю, розріз; на фіг. 2 - те ж саме, повздовжній розріз. Крапельниця складається з корпусу 1, виконаного у вигляді циліндричної вихрової камери з тангенційним входом через штуцер 2, еластичного клапана 3, що виконаний у вигляді плоскої стрічки і пружного стопорного півкільця 4. На поверхні еластичної стрічки виконано запірний елемент у вигляді конуса 9 з концентричними западинами. Крапельниця працює наступним чином. При подачі води через штуцер 2, вона заповнює порожнину корпусу 1, закручується в ньому в напрямку проти руху годинникової стрілки і через отвори 6 і 7 витікає назовні. При обертанні потоку швидкісний напір, що діє на поверхню еластичного клапана, притискає його до циліндричної поверхні виступу 5 і закриває радіальний отвір 6 запірним елементом у вигляді конуса 9 з концентричними западинами. При закритому клапані вихід води через штуцер 2 зупиняється, швидкість інерційного обертання замкнутого в корпусі об'єму води поступово зменшується і зменшується швидкісний напір води на поверхню еластичного клапана. За рахунок пружності матеріалу клапан 3 починає поступово випрямлятись і відкриває отвір 6. Із зміною робочого тиску змінюється швидкість витікання, а відповідно як об'єм порції води, так і швидкість обертання води у вихровій камері і як наслідок пауза між циклами. Застосування запропонованого технічного рішення дозволить забезпечити стабілізацію витрати води і підвищення надійності при роботі. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Крапельниця, що містить корпус і еластичний клапан, корпус виконано у вигляді вихрової камери з тангенціальним входом і осьовим циліндричним виступом, що має радіальний і осьовий отвір, з'єднаний з атмосферою, а еластичний клапан виконаний у вигляді плоскої стрічки, одним кінцем закріпленої на виступі дотично до його поверхні, а іншим - в сторону обертання потоку води, яка відрізняється тим, що на поверхні еластичної стрічки виконано запірний елемент у вигляді конуса з концентричними западинами. 1 UA 76106 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
