Кульовий електромагнітний клапан

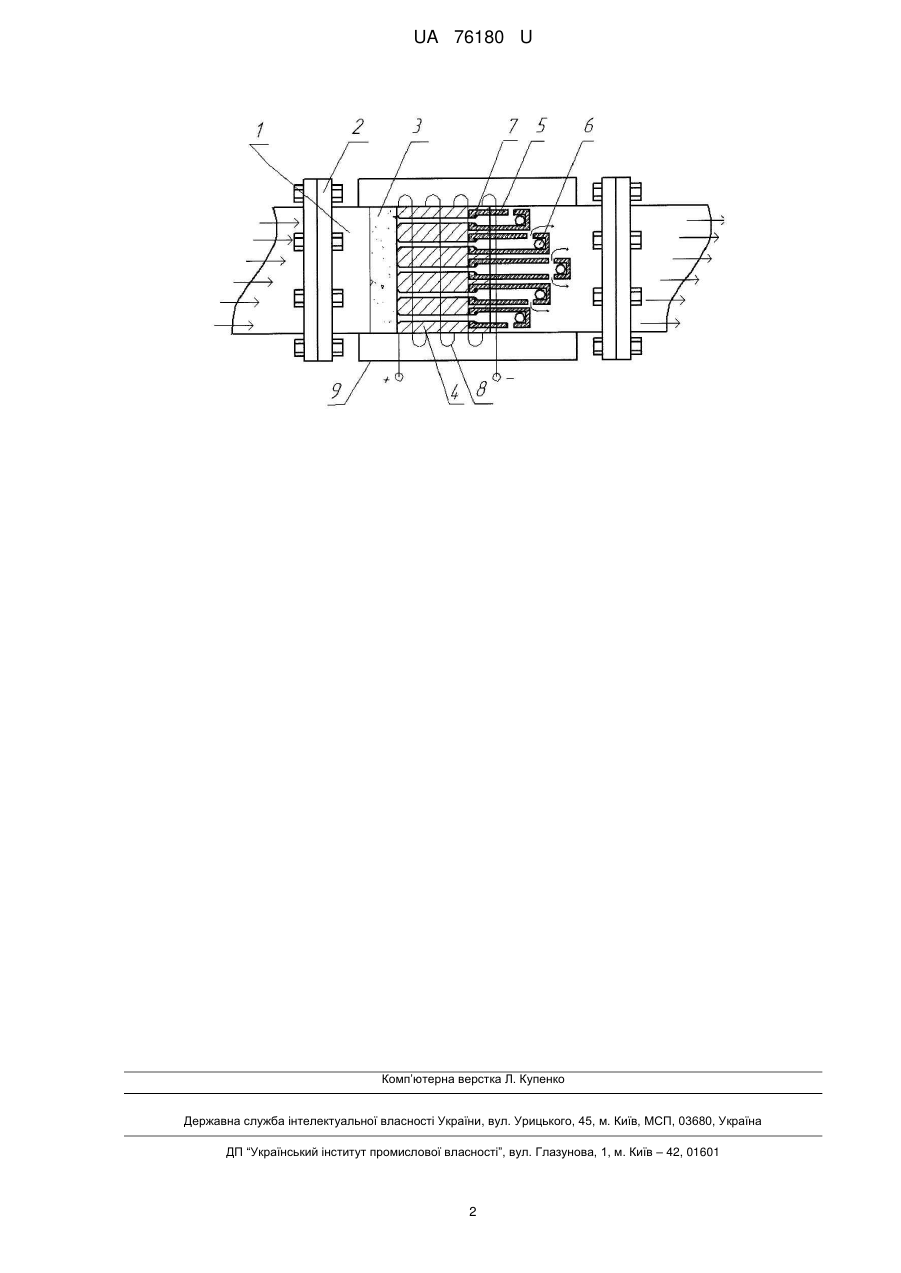

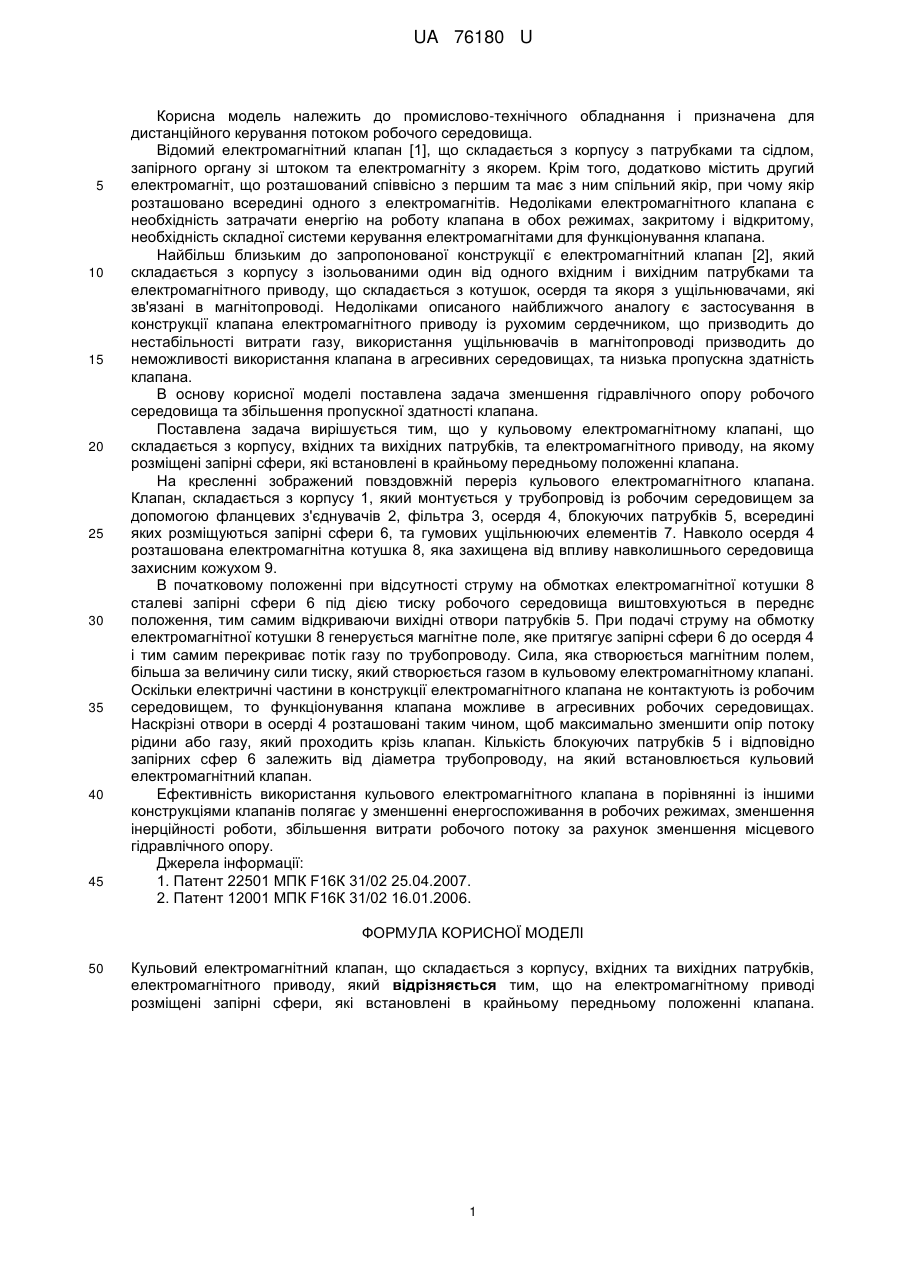

Реферат: UA 76180 U UA 76180 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до промислово-технічного обладнання і призначена для дистанційного керування потоком робочого середовища. Відомий електромагнітний клапан [1], що складається з корпусу з патрубками та сідлом, запірного органу зі штоком та електромагніту з якорем. Крім того, додатково містить другий електромагніт, що розташований співвісно з першим та має з ним спільний якір, при чому якір розташовано всередині одного з електромагнітів. Недоліками електромагнітного клапана є необхідність затрачати енергію на роботу клапана в обох режимах, закритому і відкритому, необхідність складної системи керування електромагнітами для функціонування клапана. Найбільш близьким до запропонованої конструкції є електромагнітний клапан [2], який складається з корпусу з ізольованими один від одного вхідним і вихідним патрубками та електромагнітного приводу, що складається з котушок, осердя та якоря з ущільнювачами, які зв'язані в магнітопроводі. Недоліками описаного найближчого аналогу є застосування в конструкції клапана електромагнітного приводу із рухомим сердечником, що призводить до нестабільності витрати газу, використання ущільнювачів в магнітопроводі призводить до неможливості використання клапана в агресивних середовищах, та низька пропускна здатність клапана. В основу корисної моделі поставлена задача зменшення гідравлічного опору робочого середовища та збільшення пропускної здатності клапана. Поставлена задача вирішується тим, що у кульовому електромагнітному клапані, що складається з корпусу, вхідних та вихідних патрубків, та електромагнітного приводу, на якому розміщені запірні сфери, які встановлені в крайньому передньому положенні клапана. На кресленні зображений повздовжній переріз кульового електромагнітного клапана. Клапан, складається з корпусу 1, який монтується у трубопровід із робочим середовищем за допомогою фланцевих з'єднувачів 2, фільтра 3, осердя 4, блокуючих патрубків 5, всередині яких розміщуються запірні сфери 6, та гумових ущільнюючих елементів 7. Навколо осердя 4 розташована електромагнітна котушка 8, яка захищена від впливу навколишнього середовища захисним кожухом 9. В початковому положенні при відсутності струму на обмотках електромагнітної котушки 8 сталеві запірні сфери 6 під дією тиску робочого середовища виштовхуються в переднє положення, тим самим відкриваючи вихідні отвори патрубків 5. При подачі струму на обмотку електромагнітної котушки 8 генерується магнітне поле, яке притягує запірні сфери 6 до осердя 4 і тим самим перекриває потік газу по трубопроводу. Сила, яка створюється магнітним полем, більша за величину сили тиску, який створюється газом в кульовому електромагнітному клапані. Оскільки електричні частини в конструкції електромагнітного клапана не контактують із робочим середовищем, то функціонування клапана можливе в агресивних робочих середовищах. Наскрізні отвори в осерді 4 розташовані таким чином, щоб максимально зменшити опір потоку рідини або газу, який проходить крізь клапан. Кількість блокуючих патрубків 5 і відповідно запірних сфер 6 залежить від діаметра трубопроводу, на який встановлюється кульовий електромагнітний клапан. Ефективність використання кульового електромагнітного клапана в порівнянні із іншими конструкціями клапанів полягає у зменшенні енергоспоживання в робочих режимах, зменшення інерційності роботи, збільшення витрати робочого потоку за рахунок зменшення місцевого гідравлічного опору. Джерела інформації: 1. Патент 22501 МПК F16К 31/02 25.04.2007. 2. Патент 12001 МПК F16К 31/02 16.01.2006. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кульовий електромагнітний клапан, що складається з корпусу, вхідних та вихідних патрубків, електромагнітного приводу, який відрізняється тим, що на електромагнітному приводі розміщені запірні сфери, які встановлені в крайньому передньому положенні клапана. 1 UA 76180 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
