Задній центр обертовий

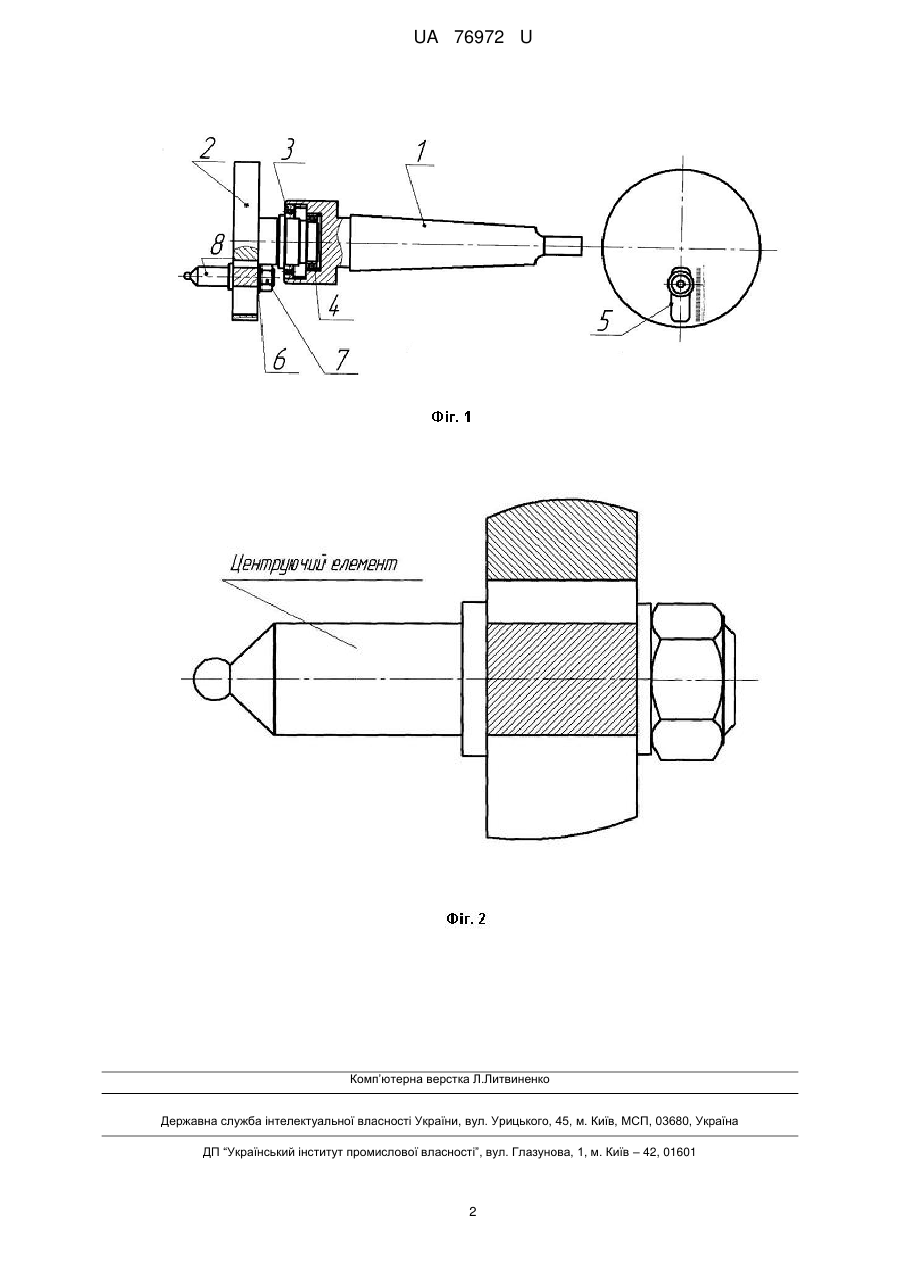

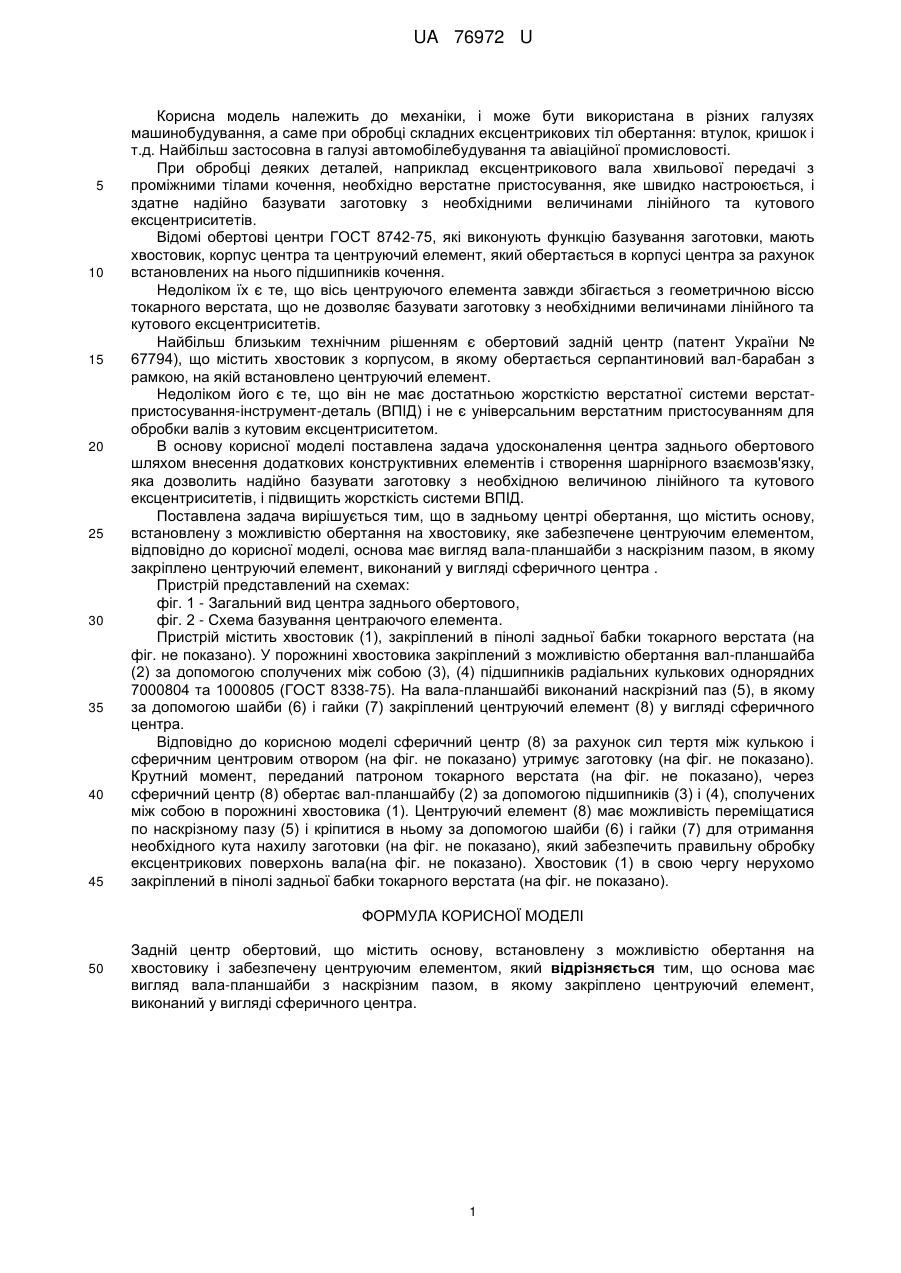

Реферат: UA 76972 U UA 76972 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до механіки, і може бути використана в різних галузях машинобудування, а саме при обробці складних ексцентрикових тіл обертання: втулок, кришок і т.д. Найбільш застосовна в галузі автомобілебудування та авіаційної промисловості. При обробці деяких деталей, наприклад ексцентрикового вала хвильової передачі з проміжними тілами кочення, необхідно верстатне пристосування, яке швидко настроюється, і здатне надійно базувати заготовку з необхідними величинами лінійного та кутового ексцентриситетів. Відомі обертові центри ГОСТ 8742-75, які виконують функцію базування заготовки, мають хвостовик, корпус центра та центруючий елемент, який обертається в корпусі центра за рахунок встановлених на нього підшипників кочення. Недоліком їх є те, що вісь центруючого елемента завжди збігається з геометричною віссю токарного верстата, що не дозволяє базувати заготовку з необхідними величинами лінійного та кутового ексцентриситетів. Найбільш близьким технічним рішенням є обертовий задній центр (патент України № 67794), що містить хвостовик з корпусом, в якому обертається серпантиновий вал-барабан з рамкою, на якій встановлено центруючий елемент. Недоліком його є те, що він не має достатньою жорсткістю верстатної системи верстатпристосування-інструмент-деталь (ВПІД) і не є універсальним верстатним пристосуванням для обробки валів з кутовим ексцентриситетом. В основу корисної моделі поставлена задача удосконалення центра заднього обертового шляхом внесення додаткових конструктивних елементів і створення шарнірного взаємозв'язку, яка дозволить надійно базувати заготовку з необхідною величиною лінійного та кутового ексцентриситетів, і підвищить жорсткість системи ВПІД. Поставлена задача вирішується тим, що в задньому центрі обертання, що містить основу, встановлену з можливістю обертання на хвостовику, яке забезпечене центруючим елементом, відповідно до корисної моделі, основа має вигляд вала-планшайби з наскрізним пазом, в якому закріплено центруючий елемент, виконаний у вигляді сферичного центра . Пристрій представлений на схемах: фіг. 1 - Загальний вид центра заднього обертового, фіг. 2 - Схема базування центраючого елемента. Пристрій містить хвостовик (1), закріплений в пінолі задньої бабки токарного верстата (на фіг. не показано). У порожнині хвостовика закріплений з можливістю обертання вал-планшайба (2) за допомогою сполучених між собою (3), (4) підшипників радіальних кулькових однорядних 7000804 та 1000805 (ГОСТ 8338-75). На вала-планшайбі виконаний наскрізний паз (5), в якому за допомогою шайби (6) і гайки (7) закріплений центруючий елемент (8) у вигляді сферичного центра. Відповідно до корисною моделі сферичний центр (8) за рахунок сил тертя між кулькою і сферичним центровим отвором (на фіг. не показано) утримує заготовку (на фіг. не показано). Крутний момент, переданий патроном токарного верстата (на фіг. не показано), через сферичний центр (8) обертає вал-планшайбу (2) за допомогою підшипників (3) і (4), сполучених між собою в порожнині хвостовика (1). Центруючий елемент (8) має можливість переміщатися по наскрізному пазу (5) і кріпитися в ньому за допомогою шайби (6) і гайки (7) для отримання необхідного кута нахилу заготовки (на фіг. не показано), який забезпечить правильну обробку ексцентрикових поверхонь вала(на фіг. не показано). Хвостовик (1) в свою чергу нерухомо закріплений в пінолі задньої бабки токарного верстата (на фіг. не показано). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Задній центр обертовий, що містить основу, встановлену з можливістю обертання на хвостовику і забезпечену центруючим елементом, який відрізняється тим, що основа має вигляд вала-планшайби з наскрізним пазом, в якому закріплено центруючий елемент, виконаний у вигляді сферичного центра. 1 UA 76972 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
