Розширювач свердловин для буронабивних залізобетонних мікропаль, що містить верхню привідну і нижню нерухому штанги, верхні і нижні важелі розширювальної системи, шарнірно з'єднані зі штангами і між собою, і ґрунтову ємність, який відрізняється тим, що має багатосекційну верхню привідну штангу, а верхні й нижні важелі розширювальної системи обладнані змінними ножами.

Текст

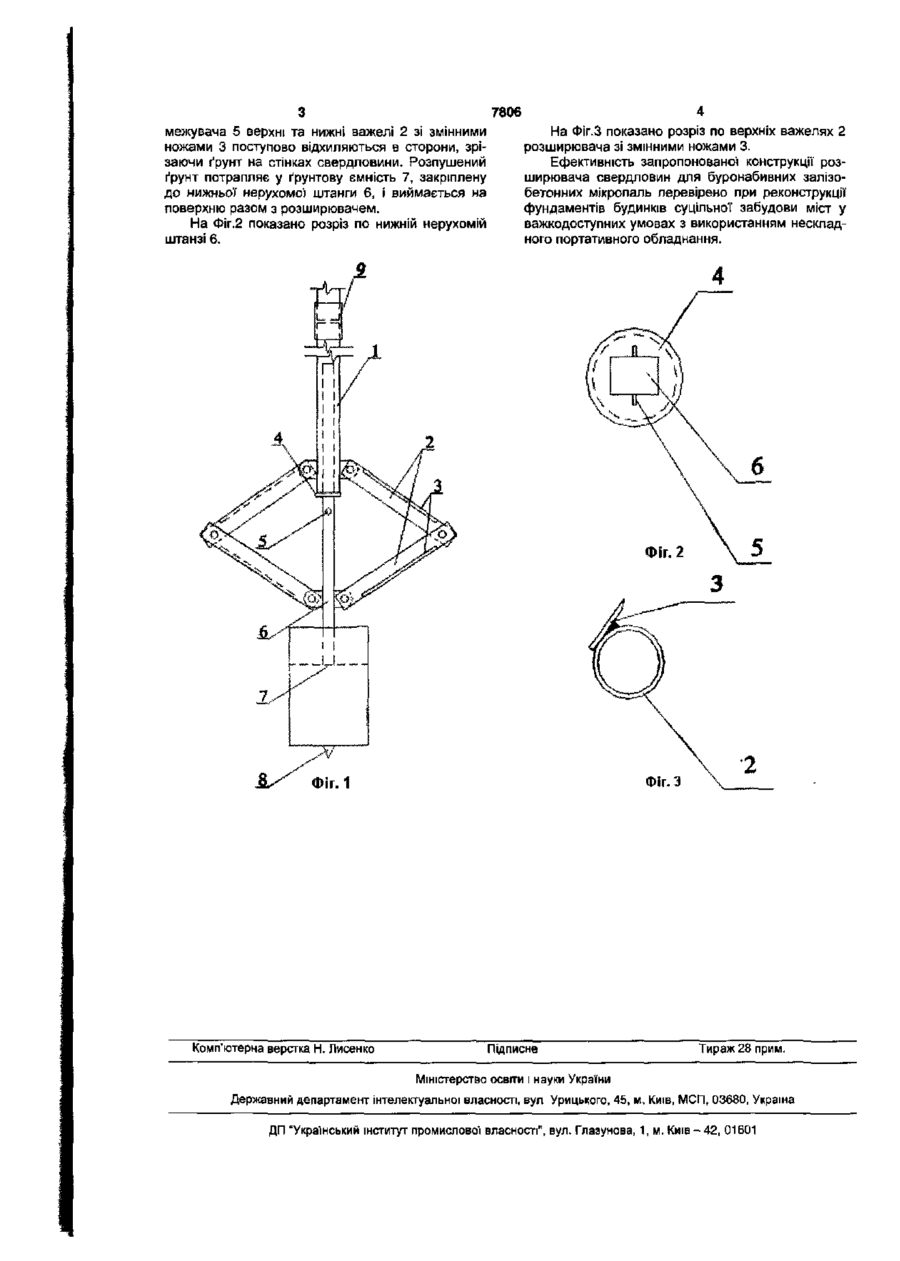

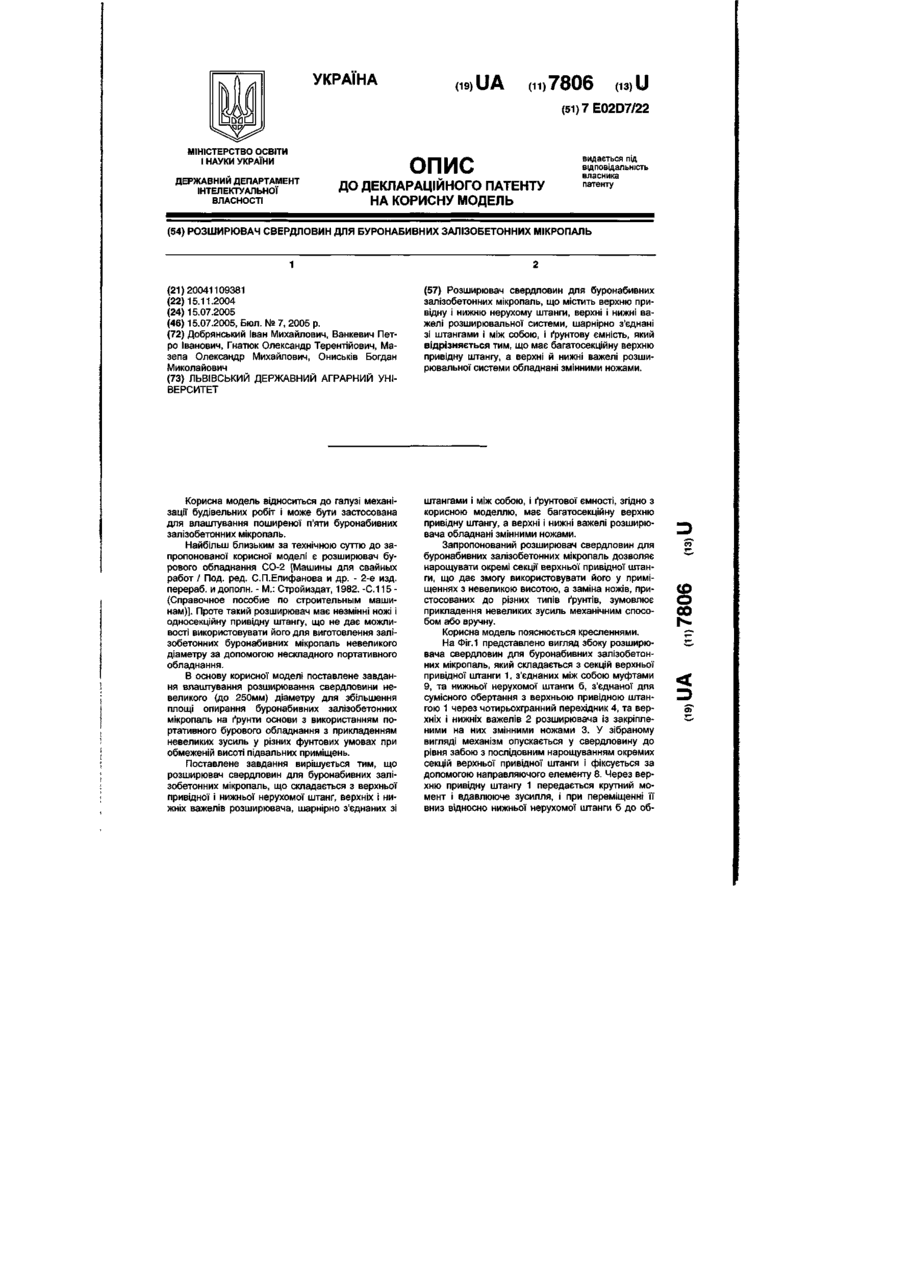

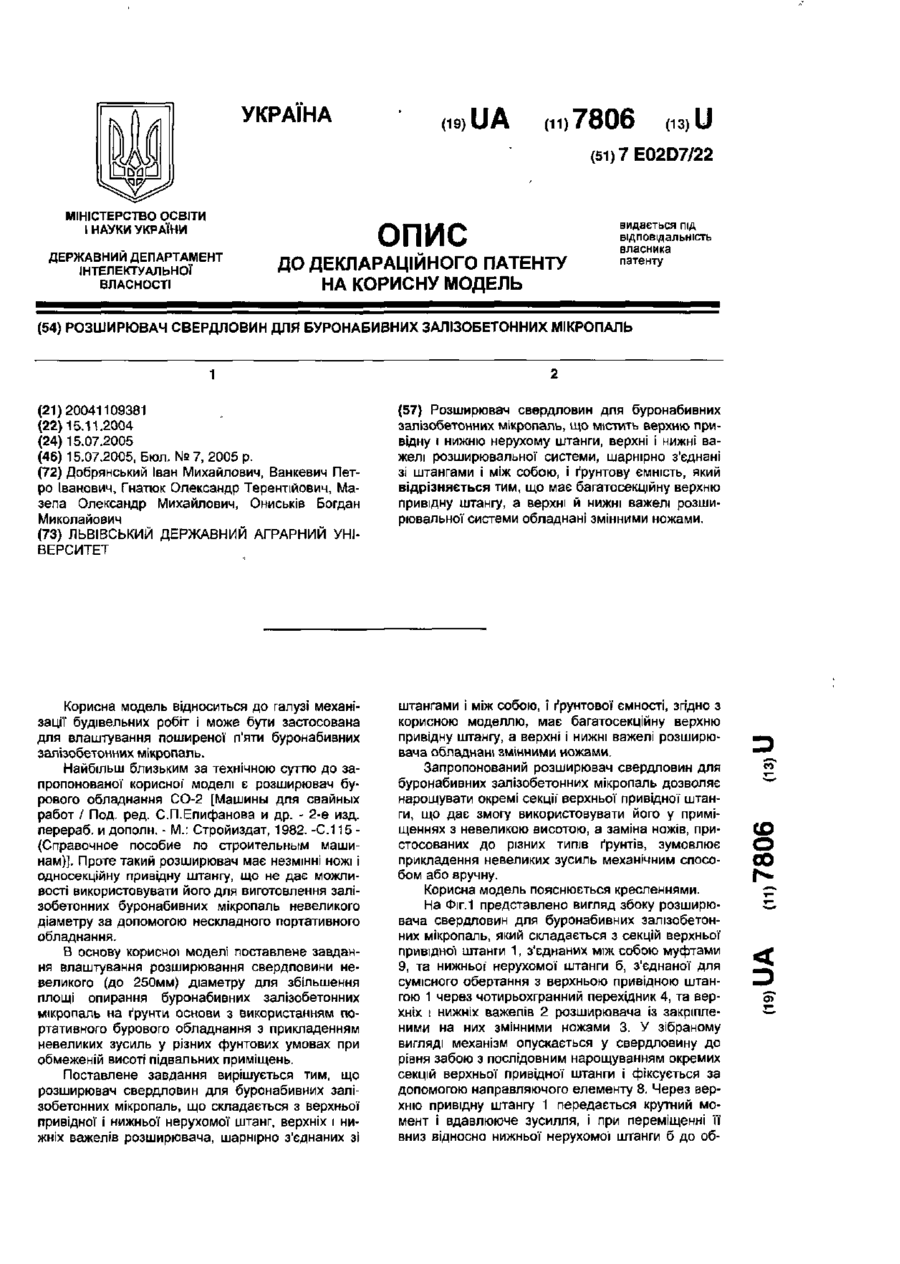

Розширювач свердловин для буронабивних залізобетонних мікропаль, що містить верхню привідну і нижню нерухому штанги, верхні і нижні важелі розширювальної системи, шарнірно з'єднані зі штангами і між собою, і ґрунтову ємність, який відрізняється тим, що має багатосекційну верхню привідну штангу, а верхні й нижні важелі розширювальної системи обладнані змінними ножами. Корисна модель відноситься до галузі механізації будівельних робіт і може бути застосована для влаштування поширеної п'яти буронабивних залізобетонних мікропаль. Найбільш близьким за технічною суттю до запропонованої корисної моделі є розширювач бурового обладнання СО-2 [Машины для свайных работ / Под. ред. С.П.Епифанова и др. - 2-е изд. перераб. и дополн. - М.: Стройиздат, 1982. -С.115 (Справочное пособие по строительным машинам)]. Проте такий розширювач має незмінні ножі і односекційну привідну штангу, що не дає можливості використовувати його для виготовлення залізобетонних буронабивних мікропаль невеликого діаметру за допомогою нескладного портативного обладнання. В основу корисної моделі поставлене завдання влаштування розширювання свердловини невеликого {до 250мм) діаметру для збільшення площі опирання буронабивних залізобетонних мікропаль на ґрунти основи з використанням портативного бурового обладнання з прикладенням невеликих зусиль у різних фунтових умовах при обмеженій висоті підвальних приміщень. Поставлене завдання вирішується тим, що розширювач свердловин для буронабивних залізобетонних мікропаль, що складається з верхньої Привідної І нижньої нерухомої штанг, верхніх і нижніх важелів розширювача, шарнірно з'єднаних зі штангами і між собою, І ґрунтової ємності, згідно з корисною моделлю, має багатосекційну верхню привідну штангу, а верхні і нижні важелі розширювача обладнані змінними ножами. Запропонований розширювач свердловин для буронабивних залізобетонних мікропаль дозволяє нарощувати окремі секції верхньої привідної штанги, що дає змогу використовувати його у приміщеннях з невеликою висотою, а заміна ножів, пристасованих до різних типів ґрунтів, зумовлює прикладення невеликих зусиль механічним способом або вручну. Корисна модель пояснюється кресленнями. На Фіг.1 представлено вигляд збоку розширювача свердловин для буронабивних залізобетонних мікропаль, який складається з секцій верхньої привідної штанги 1, з'єднаних МІЖ собою муфтами 9, та нижньої' нерухомої штанги б, з'єднаної для сумісного обертання з верхньою привідною штангою 1 через чотирьохгранний перехідник 4, та верхніх і нижніх важелів 2 розширювача із закріпненими на них змінними ножами 3. У зібраному вигляді механізм опускається у свердловину до рівня забою з послідовним нарощуванням окремих секцій верхньої привідної штанги і фіксується за допомогою направляючого елементу 8. Через верхню привідну штангу 1 передається крутний момент і вдавлююче зусилля, і при переміщенні її вниз відносно нижньої нерухомої штанги б до об CD CO 5Г 7806 межувача 5 верхні та нижні важелі 2 зі змінними ножами 3 поступово відхиляються в сторони, зрізаючи ґрунт на стінках свердловини. Розпушений ґрунт потрапляє у ґрунтову ємність 7, закріплену до нижньої нерухомої штанги 6, і виймається на поверхню разом з розширювачем. На Фіг.2 показано розріз по нижній нерухомій штанзі 6. На Фіг.З показано розріз по верхніх важелях 2 розширювача зі змінними ножами 3. Ефективність запропонованої конструкції розширювача свердловин для буронабивних залізобетонних мікропаль перевірено при реконструкції фундаментів будинків суцільної забудови міст у важкодоступних умовах з використанням нескладного портативного обладнання. Фіг.З Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м, Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hole reamer for drill-cast reinforced concrete micro-piles

Автори англійською

Vankevych Petro Ivanovych, Onyskiv Bohdan Mykolaiovych

Назва патенту російською

Расширитель скважин для буронабивных железобетонных микросвай

Автори російською

Ванкевич Петр Иванович, Ониськив Богдан Николаевич

МПК / Мітки

МПК: E02D 7/22

Мітки: буронабивних, свердловин, розширювач, мікропаль, залізобетонних
