Електродинамічний сепаратор

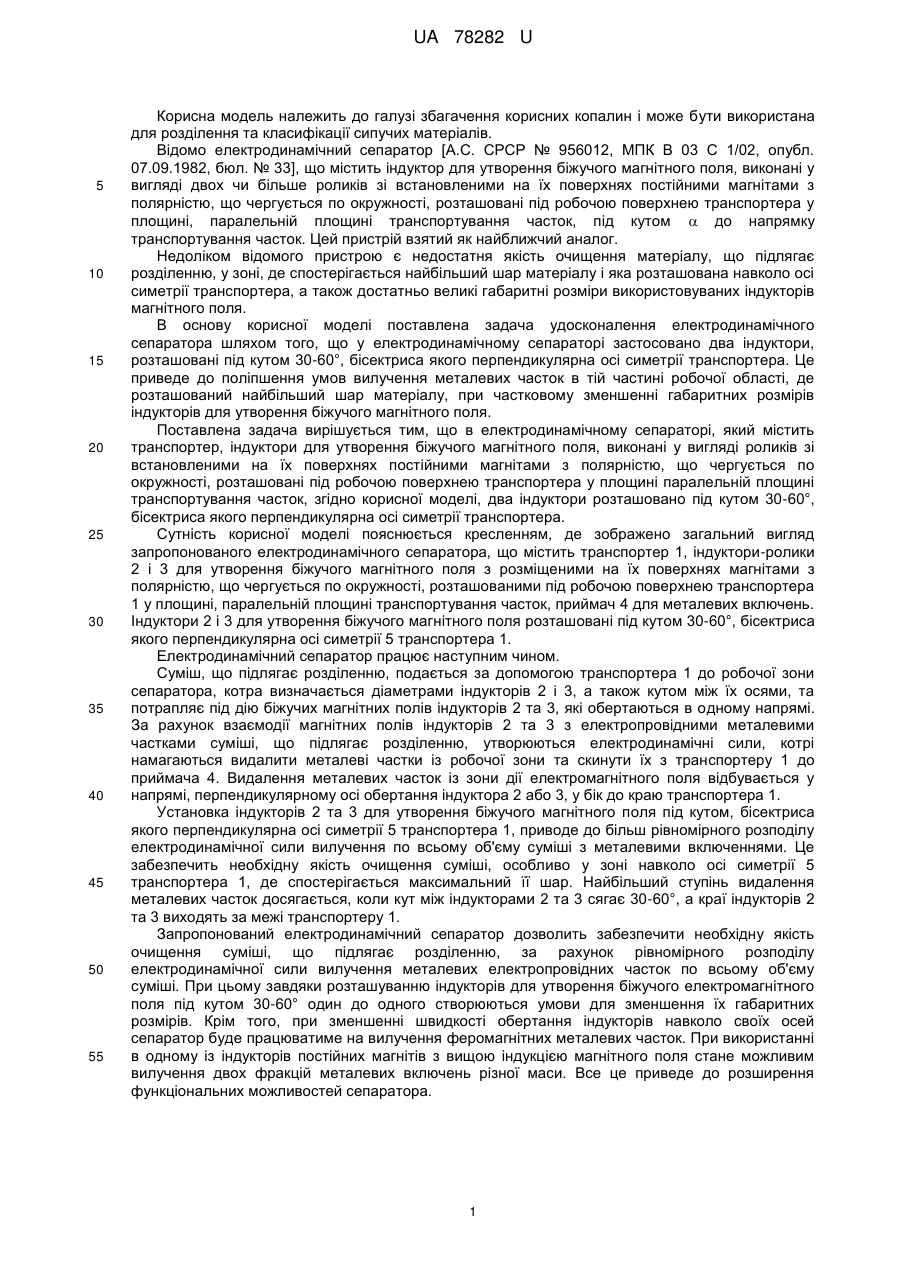

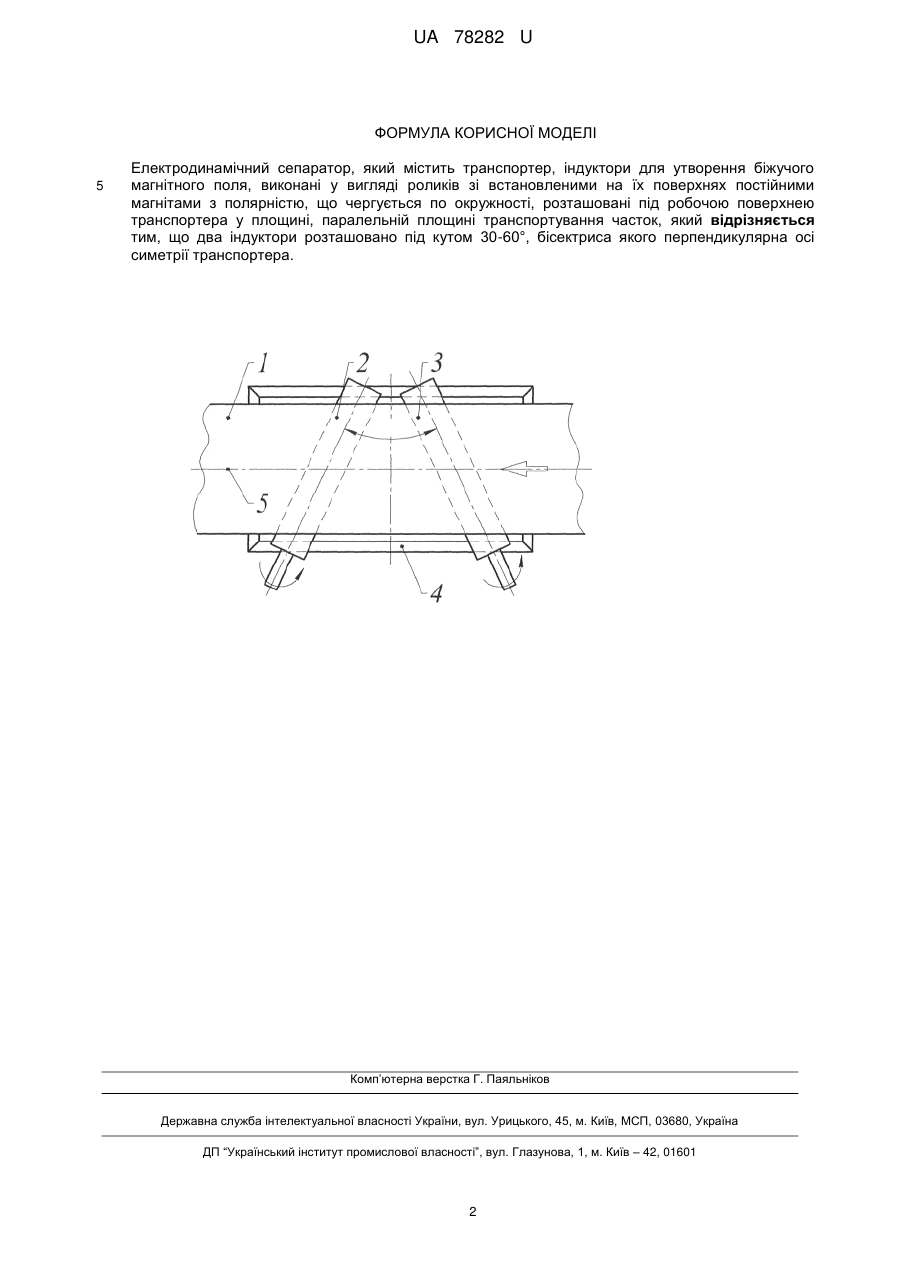

Реферат: UA 78282 U UA 78282 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі збагачення корисних копалин і може бути використана для розділення та класифікації сипучих матеріалів. Відомо електродинамічний сепаратор [А.С. СРСР № 956012, МПК В 03 С 1/02, опубл. 07.09.1982, бюл. № 33], що містить індуктор для утворення біжучого магнітного поля, виконані у вигляді двох чи більше роликів зі встановленими на їх поверхнях постійними магнітами з полярністю, що чергується по окружності, розташовані під робочою поверхнею транспортера у площині, паралельній площині транспортування часток, під кутом  до напрямку транспортування часток. Цей пристрій взятий як найближчий аналог. Недоліком відомого пристрою є недостатня якість очищення матеріалу, що підлягає розділенню, у зоні, де спостерігається найбільший шар матеріалу і яка розташована навколо осі симетрії транспортера, а також достатньо великі габаритні розміри використовуваних індукторів магнітного поля. В основу корисної моделі поставлена задача удосконалення електродинамічного сепаратора шляхом того, що у електродинамічному сепараторі застосовано два індуктори, розташовані під кутом 30-60°, бісектриса якого перпендикулярна осі симетрії транспортера. Це приведе до поліпшення умов вилучення металевих часток в тій частині робочої області, де розташований найбільший шар матеріалу, при частковому зменшенні габаритних розмірів індукторів для утворення біжучого магнітного поля. Поставлена задача вирішується тим, що в електродинамічному сепараторі, який містить транспортер, індуктори для утворення біжучого магнітного поля, виконані у вигляді роликів зі встановленими на їх поверхнях постійними магнітами з полярністю, що чергується по окружності, розташовані під робочою поверхнею транспортера у площині паралельній площині транспортування часток, згідно корисної моделі, два індуктори розташовано під кутом 30-60°, бісектриса якого перпендикулярна осі симетрії транспортера. Сутність корисної моделі пояснюється кресленням, де зображено загальний вигляд запропонованого електродинамічного сепаратора, що містить транспортер 1, індуктори-ролики 2 і 3 для утворення біжучого магнітного поля з розміщеними на їх поверхнях магнітами з полярністю, що чергується по окружності, розташованими під робочою поверхнею транспортера 1 у площині, паралельній площині транспортування часток, приймач 4 для металевих включень. Індуктори 2 і 3 для утворення біжучого магнітного поля розташовані під кутом 30-60°, бісектриса якого перпендикулярна осі симетрії 5 транспортера 1. Електродинамічний сепаратор працює наступним чином. Суміш, що підлягає розділенню, подається за допомогою транспортера 1 до робочої зони сепаратора, котра визначається діаметрами індукторів 2 і 3, а також кутом між їх осями, та потрапляє під дію біжучих магнітних полів індукторів 2 та 3, які обертаються в одному напрямі. За рахунок взаємодії магнітних полів індукторів 2 та 3 з електропровідними металевими частками суміші, що підлягає розділенню, утворюються електродинамічні сили, котрі намагаються видалити металеві частки із робочої зони та скинути їх з транспортеру 1 до приймача 4. Видалення металевих часток із зони дії електромагнітного поля відбувається у напрямі, перпендикулярному осі обертання індуктора 2 або 3, у бік до краю транспортера 1. Установка індукторів 2 та 3 для утворення біжучого магнітного поля під кутом, бісектриса якого перпендикулярна осі симетрії 5 транспортера 1, приводе до більш рівномірного розподілу електродинамічної сили вилучення по всьому об'єму суміші з металевими включеннями. Це забезпечить необхідну якість очищення суміші, особливо у зоні навколо осі симетрії 5 транспортера 1, де спостерігається максимальний її шар. Найбільший ступінь видалення металевих часток досягається, коли кут між індукторами 2 та 3 сягає 30-60°, а краї індукторів 2 та 3 виходять за межі транспортеру 1. Запропонований електродинамічний сепаратор дозволить забезпечити необхідну якість очищення суміші, що підлягає розділенню, за рахунок рівномірного розподілу електродинамічної сили вилучення металевих електропровідних часток по всьому об'єму суміші. При цьому завдяки розташуванню індукторів для утворення біжучого електромагнітного поля під кутом 30-60° один до одного створюються умови для зменшення їх габаритних розмірів. Крім того, при зменшенні швидкості обертання індукторів навколо своїх осей сепаратор буде працюватиме на вилучення феромагнітних металевих часток. При використанні в одному із індукторів постійних магнітів з вищою індукцією магнітного поля стане можливим вилучення двох фракцій металевих включень різної маси. Все це приведе до розширення функціональних можливостей сепаратора. 1 UA 78282 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Електродинамічний сепаратор, який містить транспортер, індуктори для утворення біжучого магнітного поля, виконані у вигляді роликів зі встановленими на їх поверхнях постійними магнітами з полярністю, що чергується по окружності, розташовані під робочою поверхнею транспортера у площині, паралельній площині транспортування часток, який відрізняється тим, що два індуктори розташовано під кутом 30-60°, бісектриса якого перпендикулярна осі симетрії транспортера. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
