Струминний насос зі змінним об’ємом камери змішування

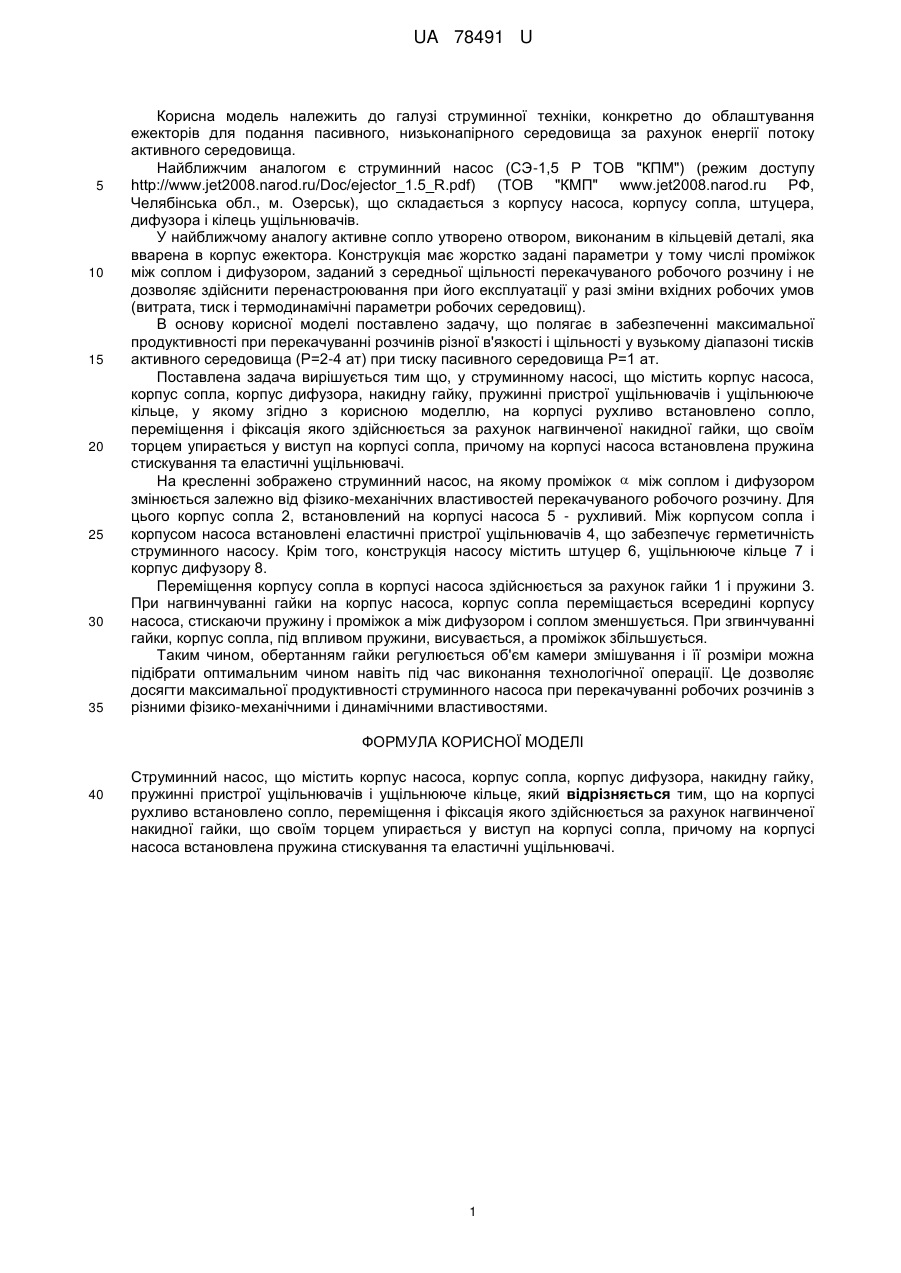

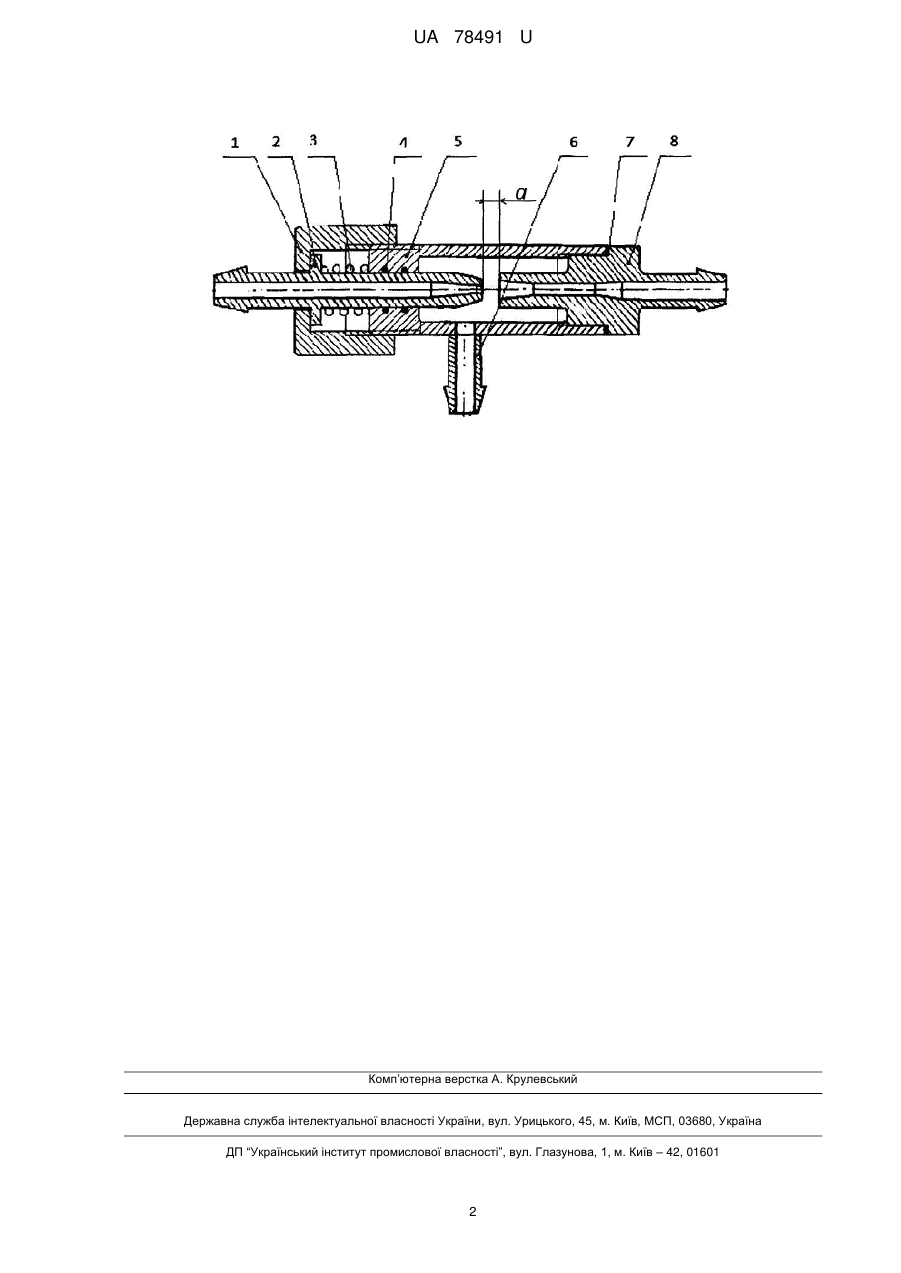

Реферат: Струминний насос містить корпус насоса, корпус сопла, корпус дифузора, накидну гайку, пружинні пристрої ущільнювачів і ущільнююче кільце. На корпусі рухливо встановлено сопло, переміщення і фіксація якого здійснюється за рахунок нагвинченої накидної гайки. UA 78491 U (54) СТРУМИННИЙ НАСОС ЗІ ЗМІННИМ ОБ'ЄМОМ КАМЕРИ ЗМІШУВАННЯ UA 78491 U UA 78491 U 5 10 15 20 25 30 35 Корисна модель належить до галузі струминної техніки, конкретно до облаштування ежекторів для подання пасивного, низьконапірного середовища за рахунок енергії потоку активного середовища. Найближчим аналогом є струминний насос (СЭ-1,5 Р ТОВ "КПМ") (режим доступу http://www.jet2008.narod.ru/Doc/ejector_1.5_R.pdf) (ТОВ "КМП" www.jet2008.narod.ru РФ, Челябінська обл., м. Озерськ), що складається з корпусу насоса, корпусу сопла, штуцера, дифузора і кілець ущільнювачів. У найближчому аналогу активне сопло утворено отвором, виконаним в кільцевій деталі, яка вварена в корпус ежектора. Конструкція має жорстко задані параметри у тому числі проміжок між соплом і дифузором, заданий з середньої щільності перекачуваного робочого розчину і не дозволяє здійснити перенастроювання при його експлуатації у разі зміни вхідних робочих умов (витрата, тиск і термодинамічні параметри робочих середовищ). В основу корисної моделі поставлено задачу, що полягає в забезпеченні максимальної продуктивності при перекачуванні розчинів різної в'язкості і щільності у вузькому діапазоні тисків активного середовища (Р=2-4 ат) при тиску пасивного середовища Р=1 ат. Поставлена задача вирішується тим що, у струминному насосі, що містить корпус насоса, корпус сопла, корпус дифузора, накидну гайку, пружинні пристрої ущільнювачів і ущільнююче кільце, у якому згідно з корисною моделлю, на корпусі рухливо встановлено сопло, переміщення і фіксація якого здійснюється за рахунок нагвинченої накидної гайки, що своїм торцем упирається у виступ на корпусі сопла, причому на корпусі насоса встановлена пружина стискування та еластичні ущільнювачі. На кресленні зображено струминний насос, на якому проміжок  між соплом і дифузором змінюється залежно від фізико-механічних властивостей перекачуваного робочого розчину. Для цього корпус сопла 2, встановлений на корпусі насоса 5 - рухливий. Між корпусом сопла і корпусом насоса встановлені еластичні пристрої ущільнювачів 4, що забезпечує герметичність струминного насосу. Крім того, конструкція насосу містить штуцер 6, ущільнююче кільце 7 і корпус дифузору 8. Переміщення корпусу сопла в корпусі насоса здійснюється за рахунок гайки 1 і пружини 3. При нагвинчуванні гайки на корпус насоса, корпус сопла переміщається всередині корпусу насоса, стискаючи пружину і проміжок а між дифузором і соплом зменшується. При згвинчуванні гайки, корпус сопла, під впливом пружини, висувається, а проміжок збільшується. Таким чином, обертанням гайки регулюється об'єм камери змішування і її розміри можна підібрати оптимальним чином навіть під час виконання технологічної операції. Це дозволяє досягти максимальної продуктивності струминного насоса при перекачуванні робочих розчинів з різними фізико-механічними і динамічними властивостями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Струминний насос, що містить корпус насоса, корпус сопла, корпус дифузора, накидну гайку, пружинні пристрої ущільнювачів і ущільнююче кільце, який відрізняється тим, що на корпусі рухливо встановлено сопло, переміщення і фіксація якого здійснюється за рахунок нагвинченої накидної гайки, що своїм торцем упирається у виступ на корпусі сопла, причому на корпусі насоса встановлена пружина стискування та еластичні ущільнювачі. 1 UA 78491 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
